自动化旋转式物料充填灌装设备设计

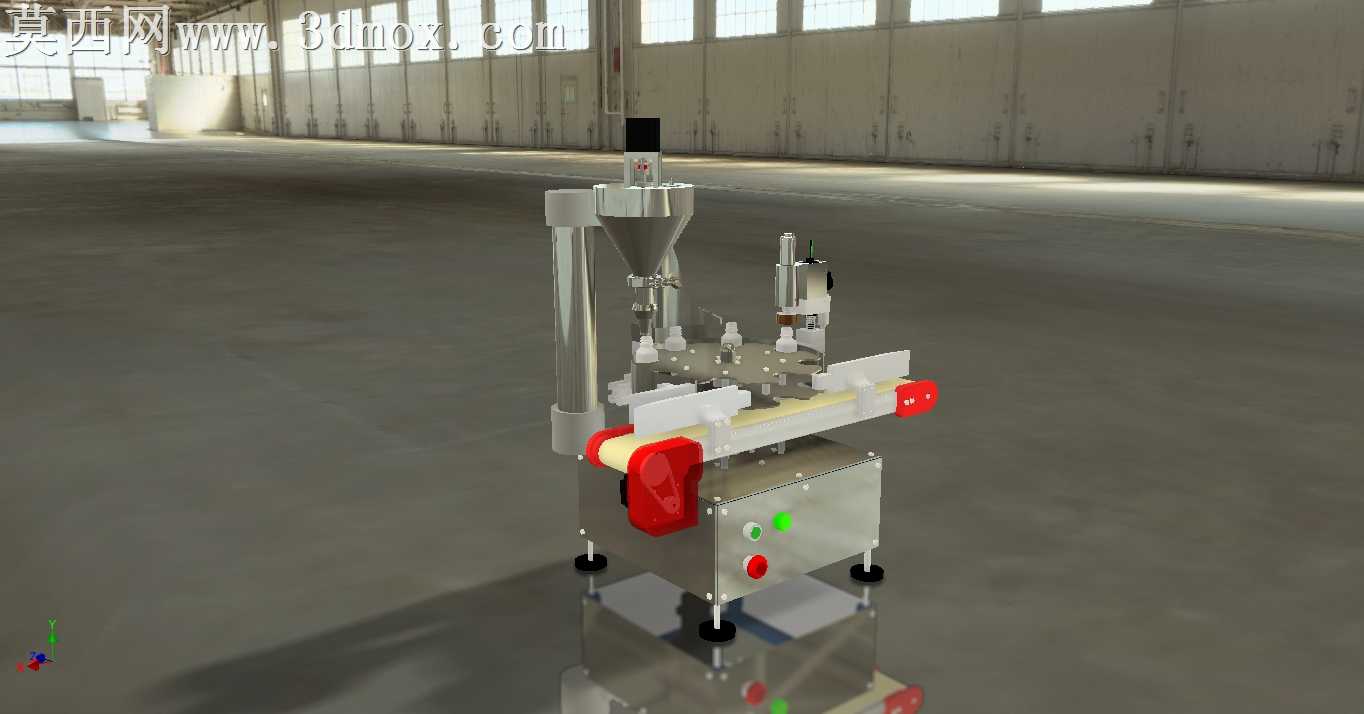

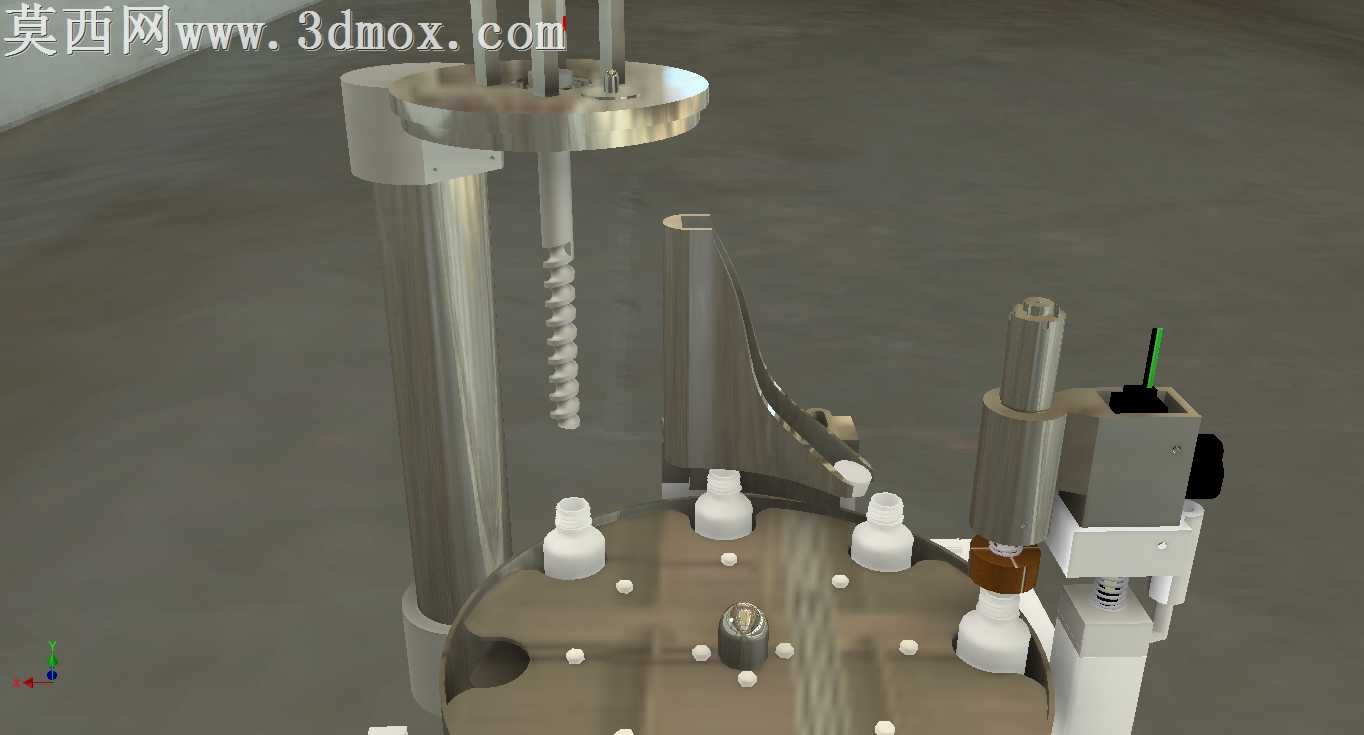

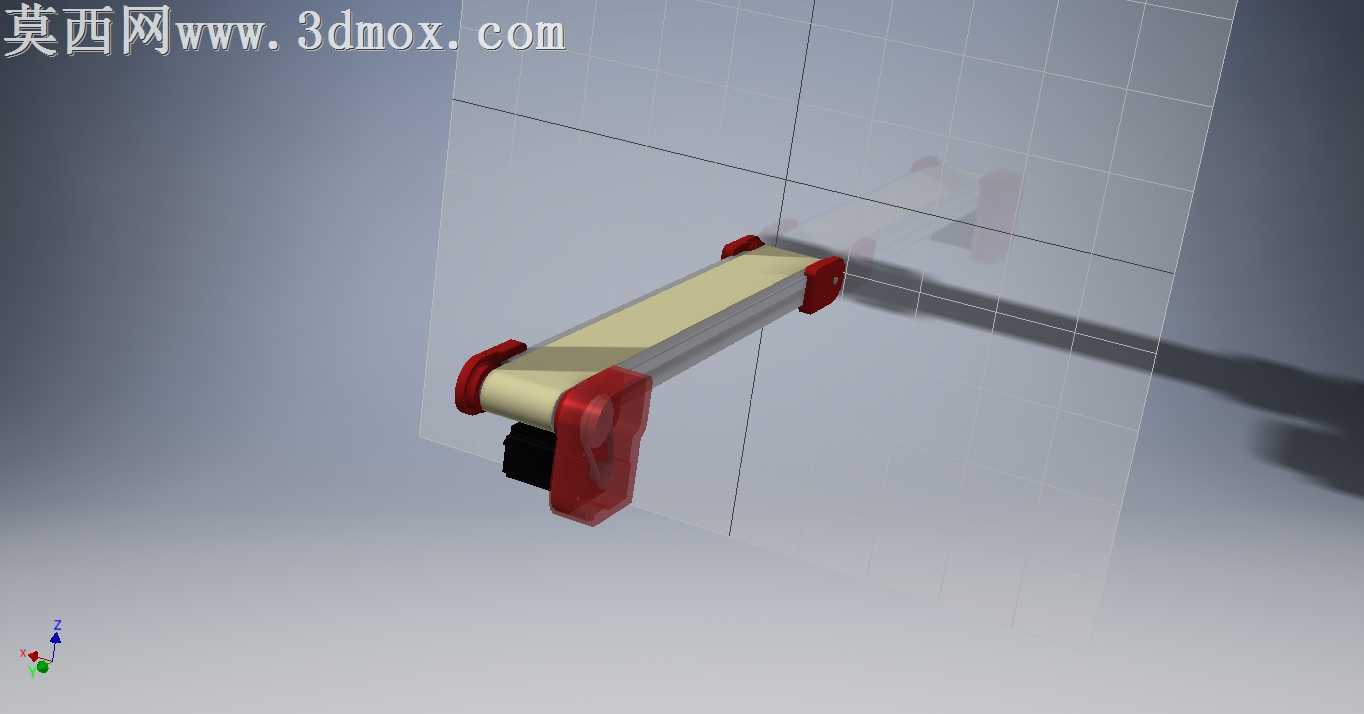

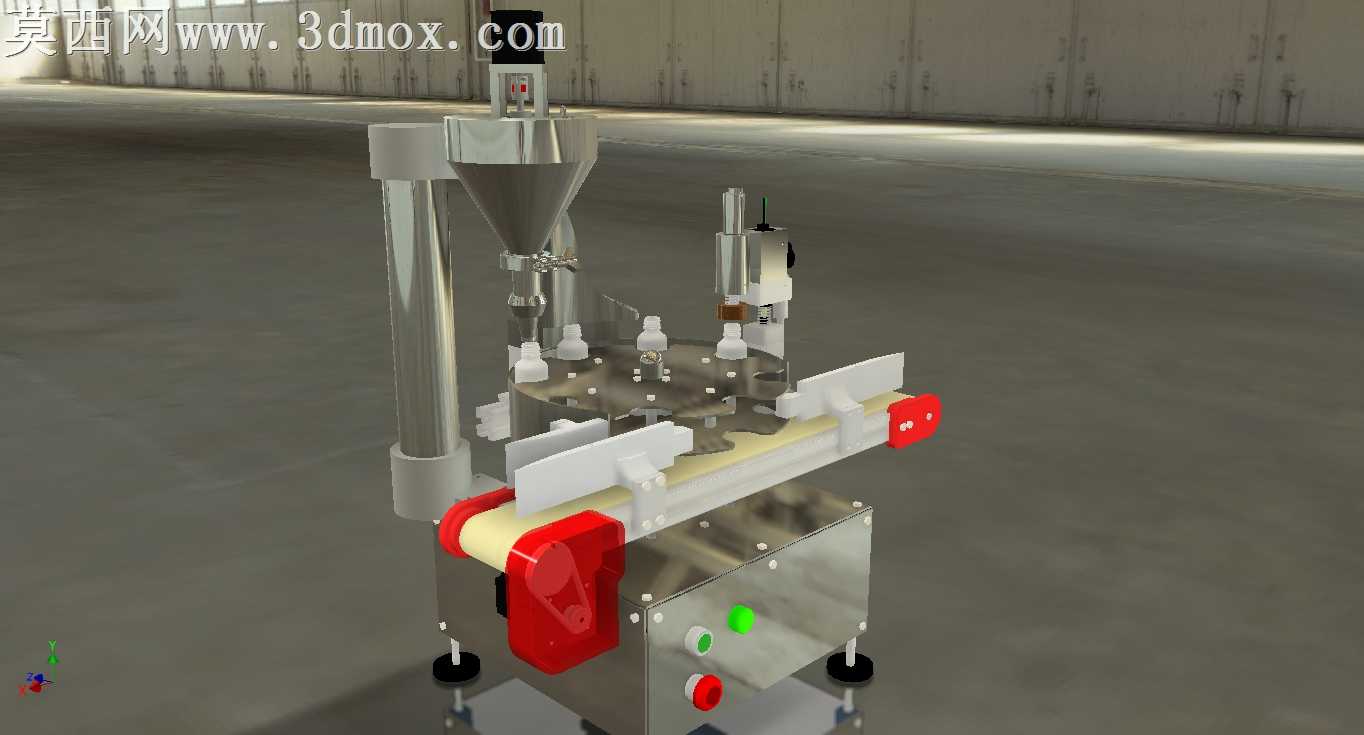

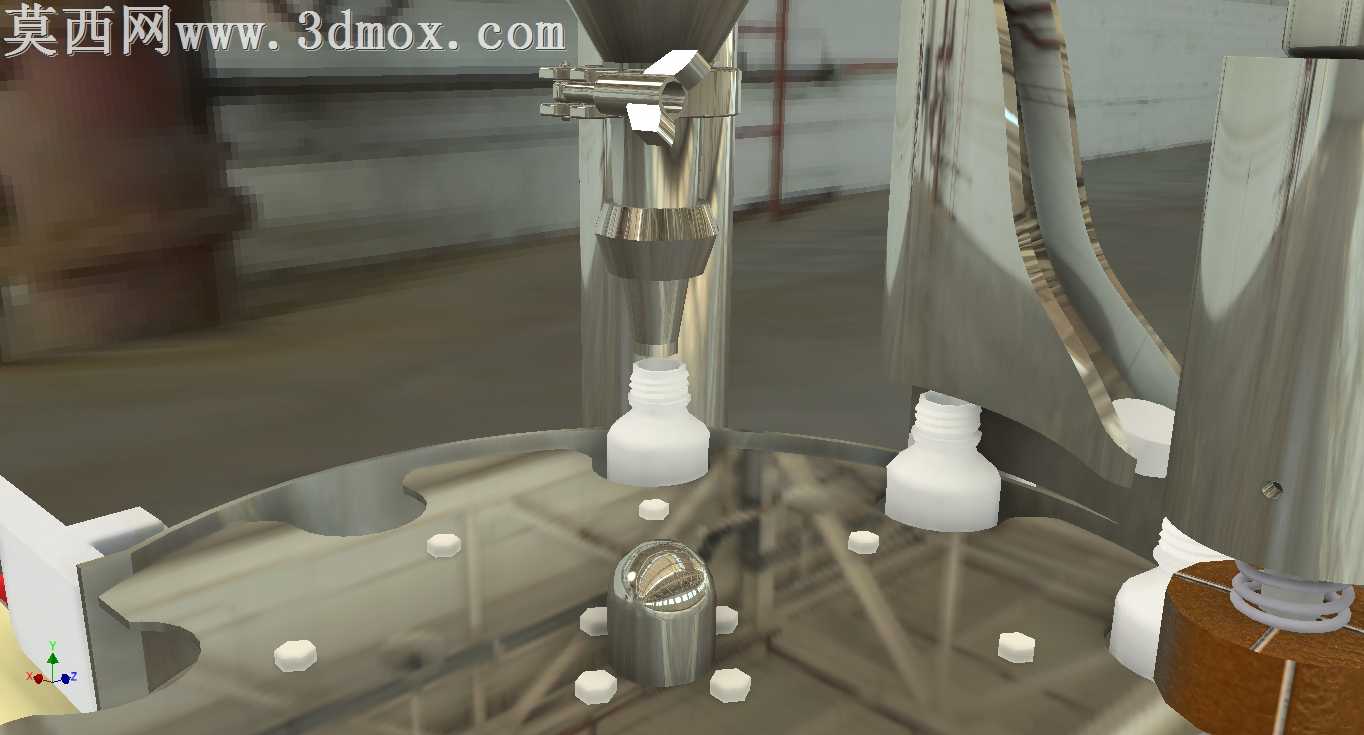

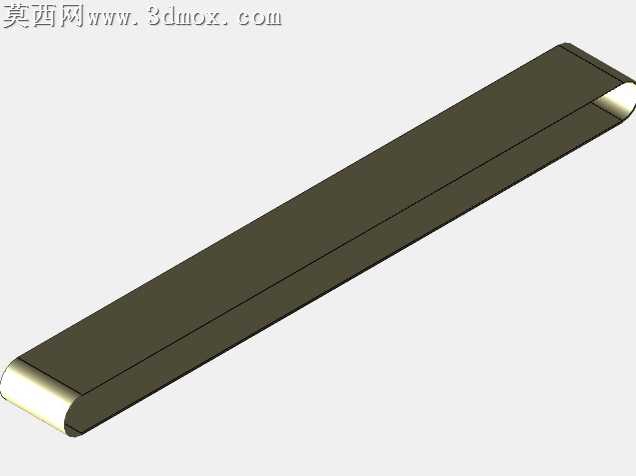

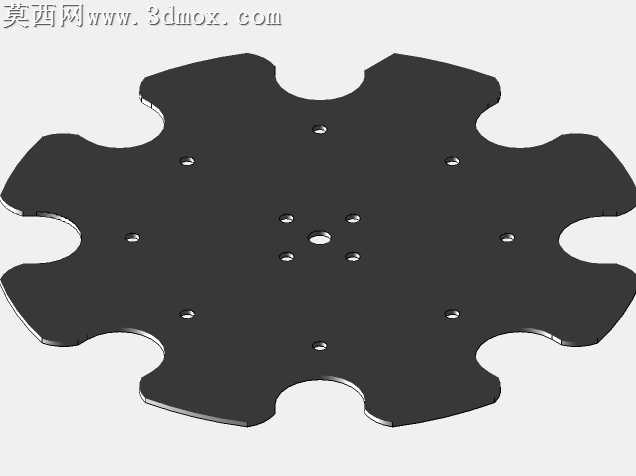

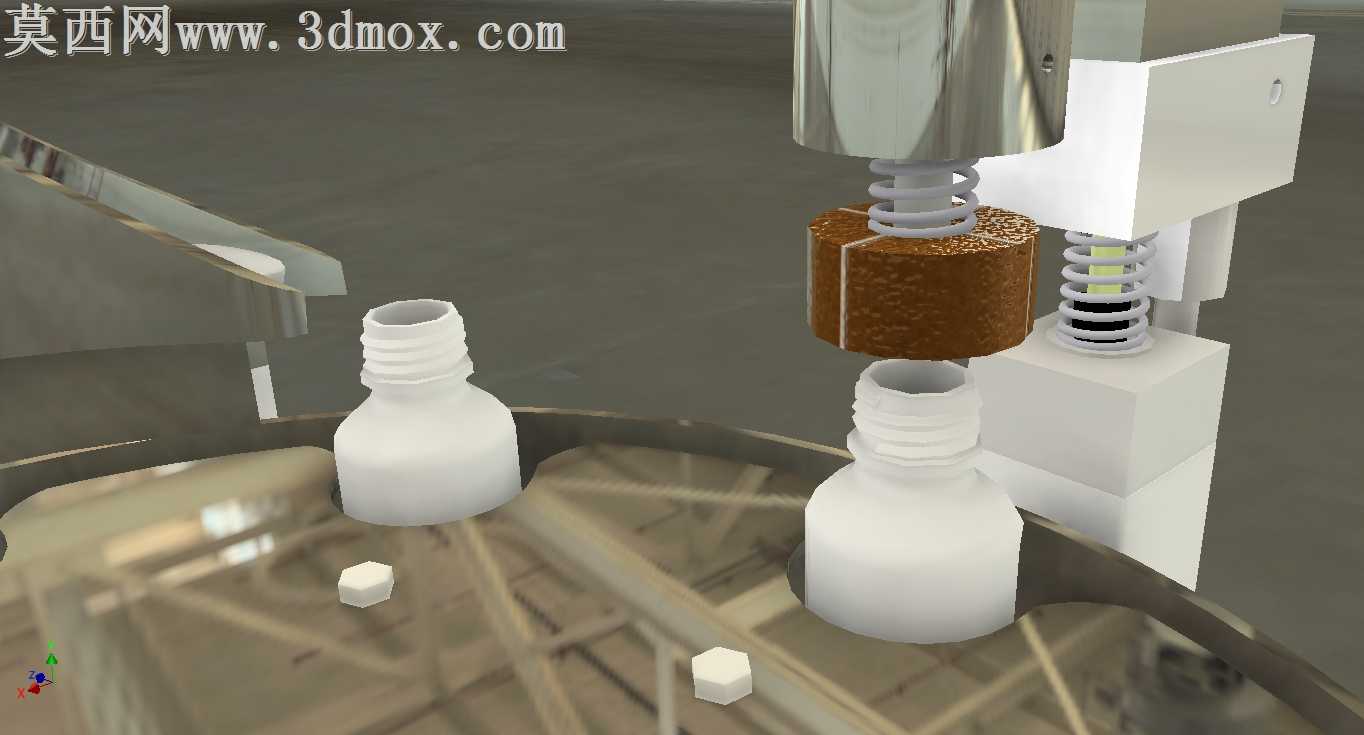

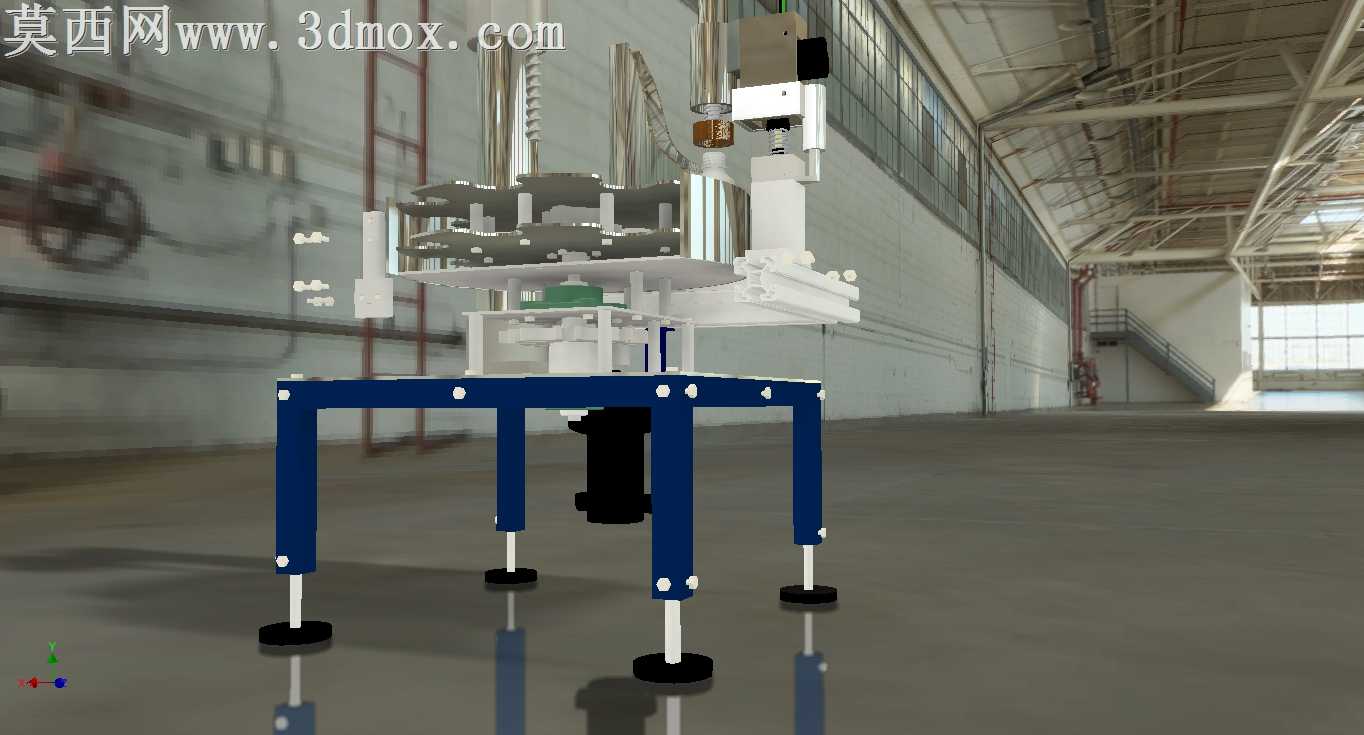

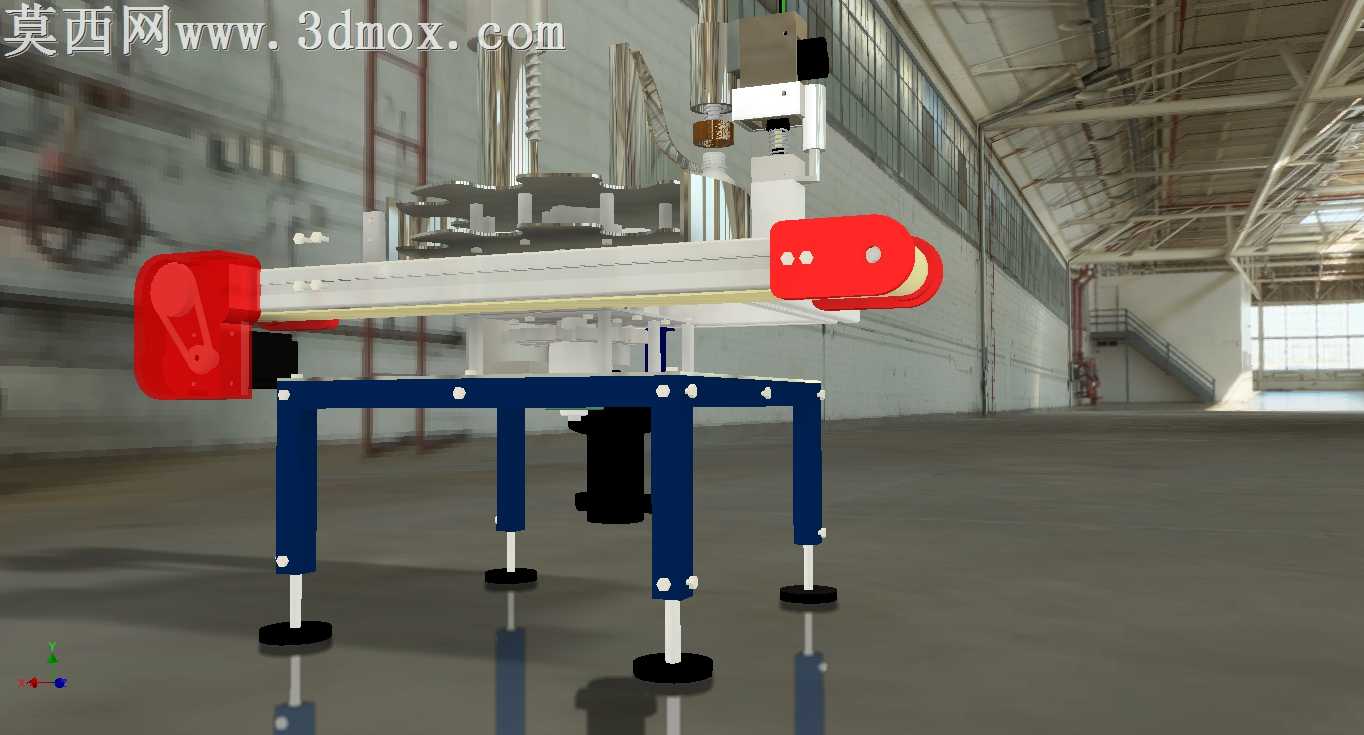

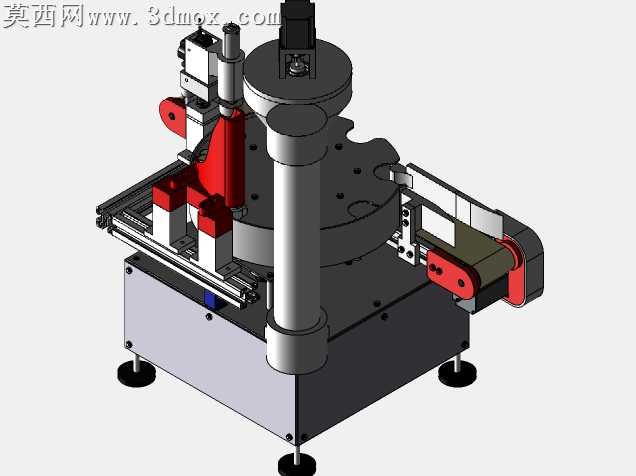

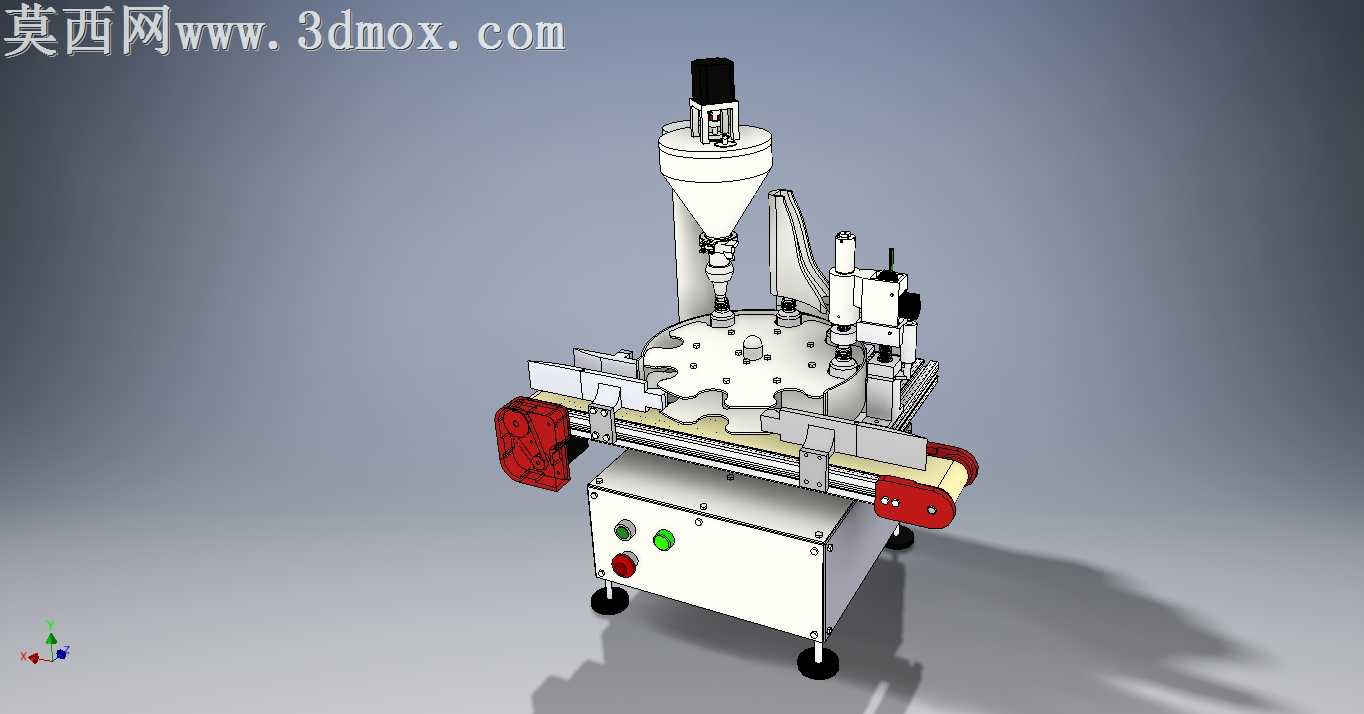

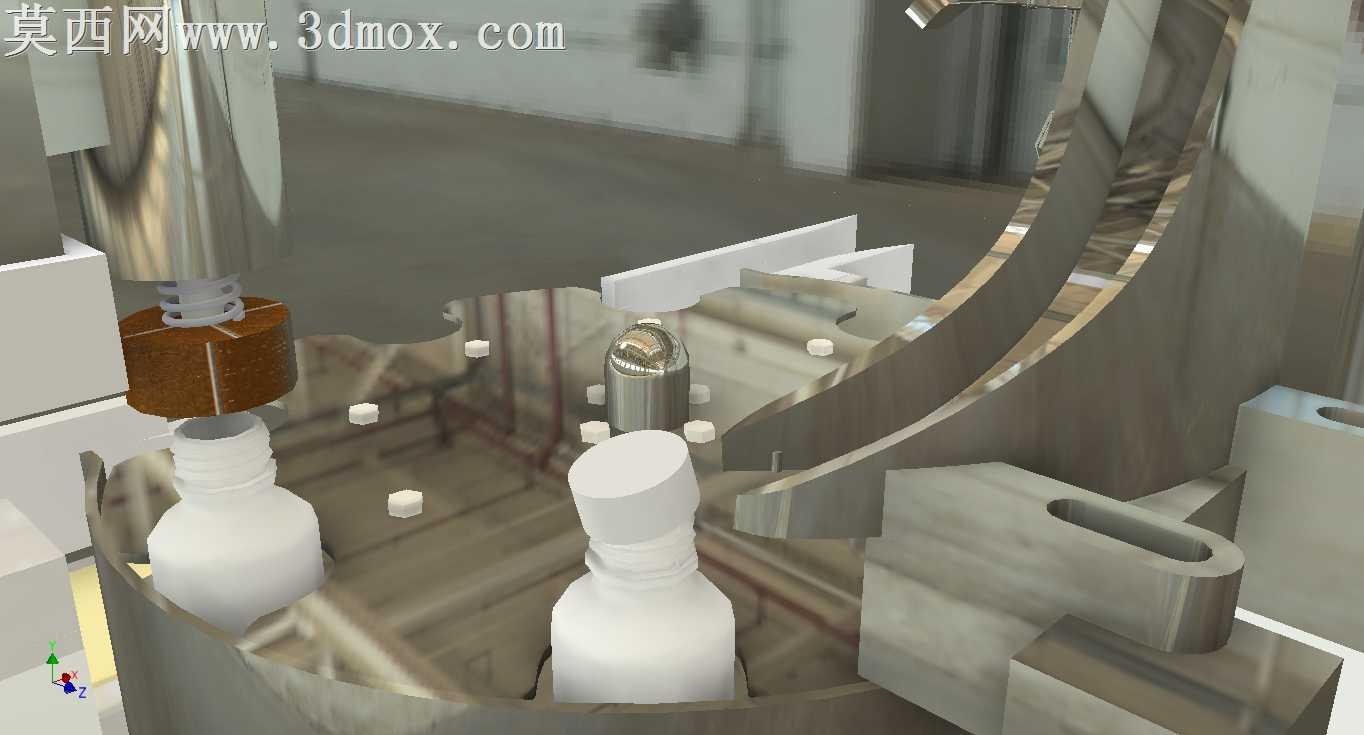

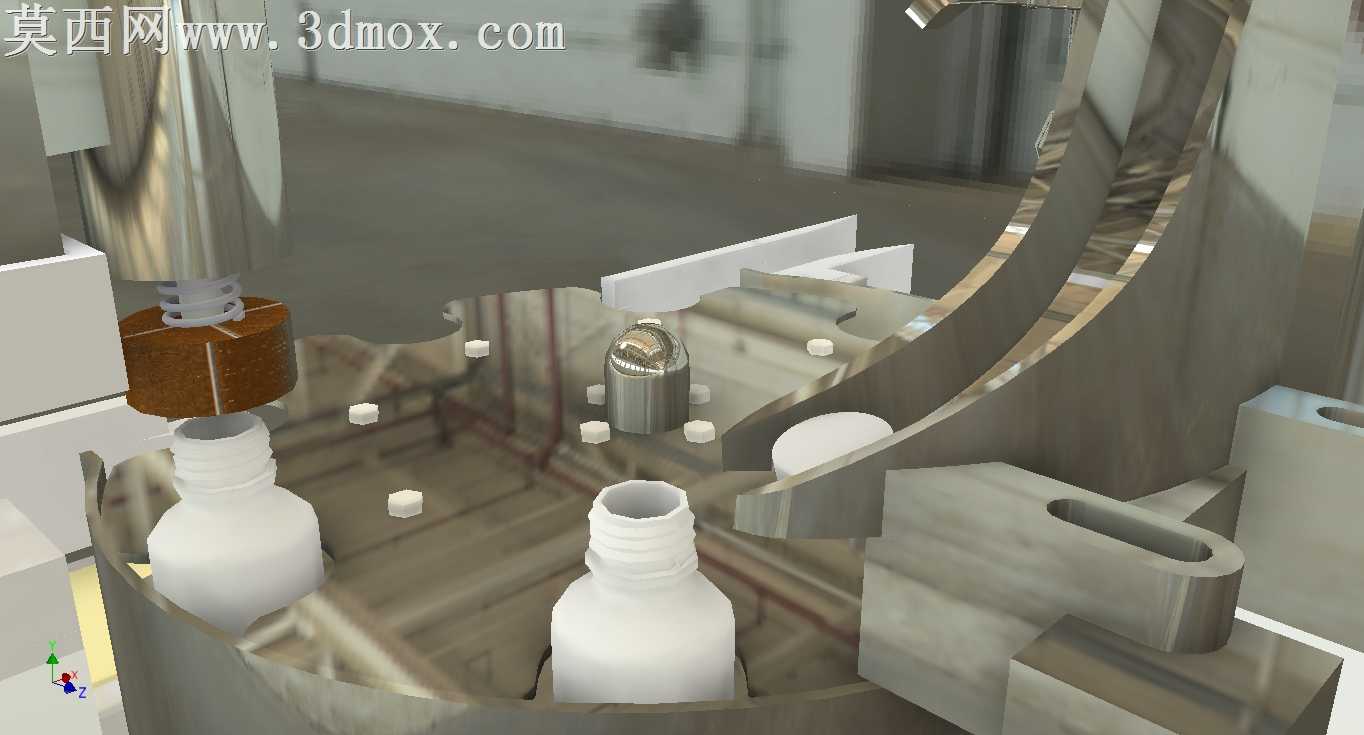

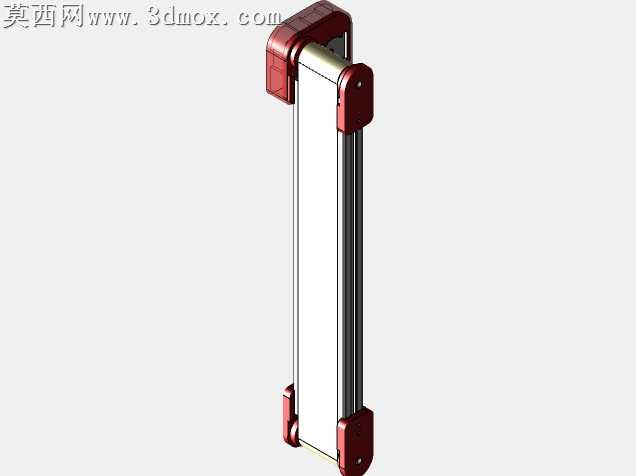

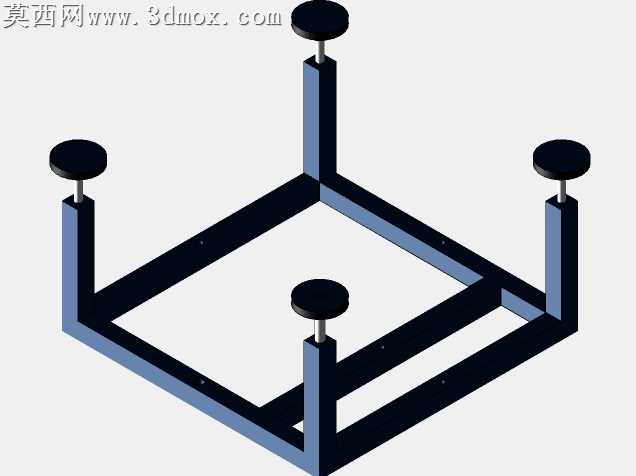

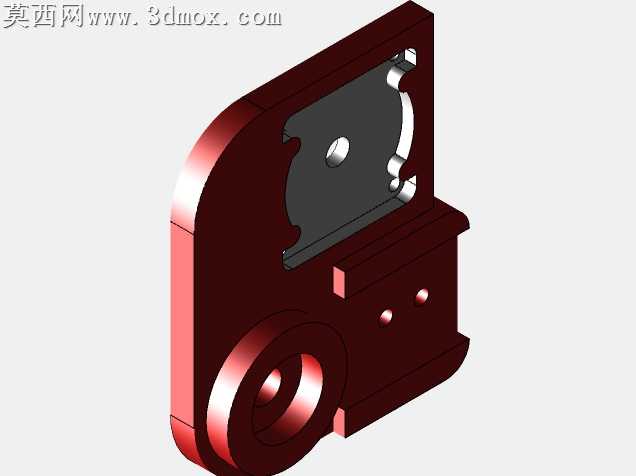

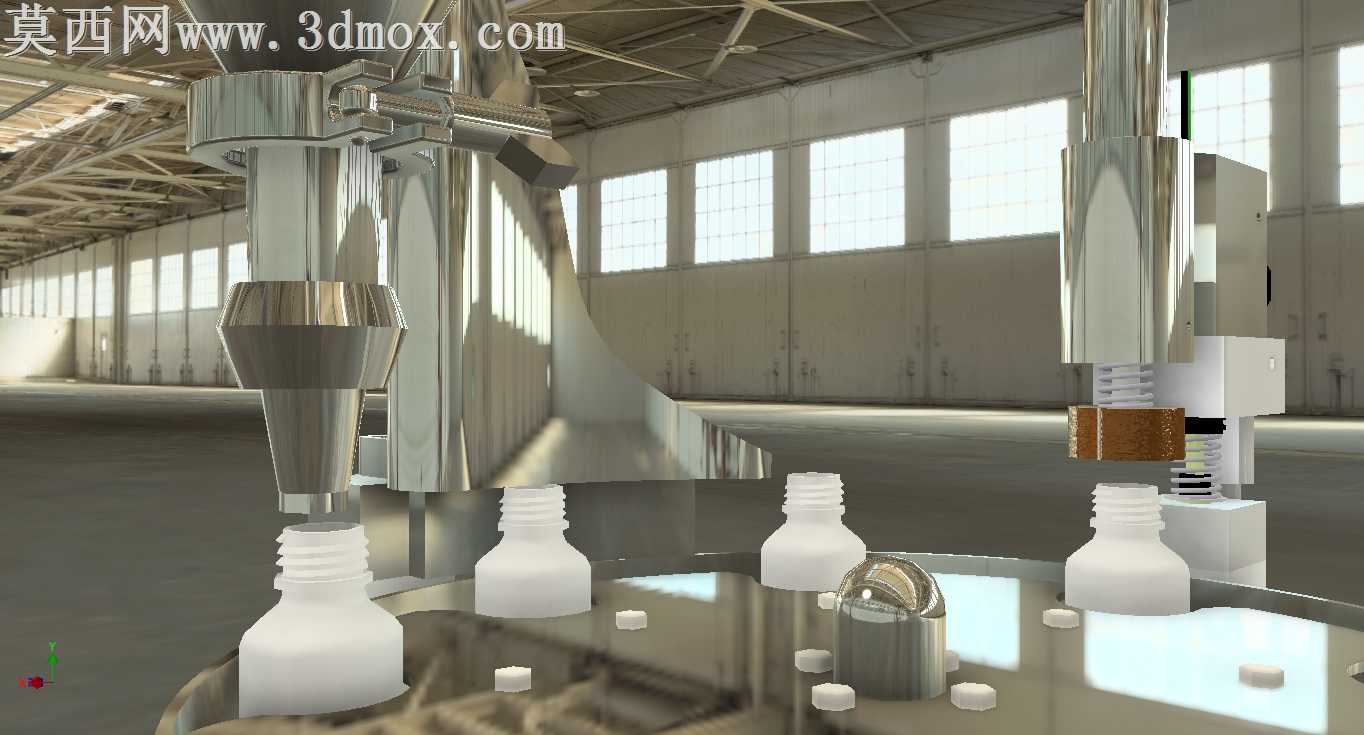

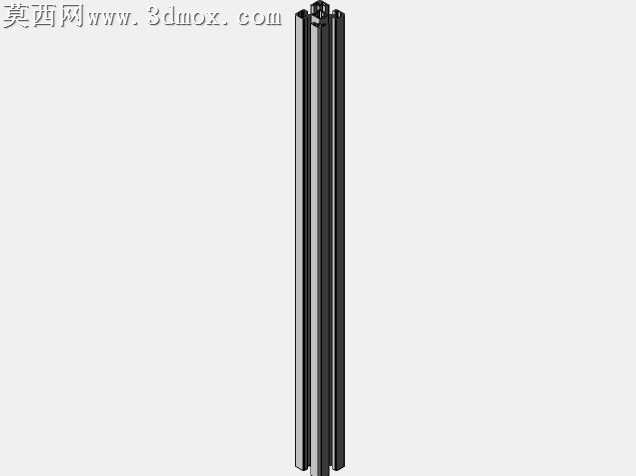

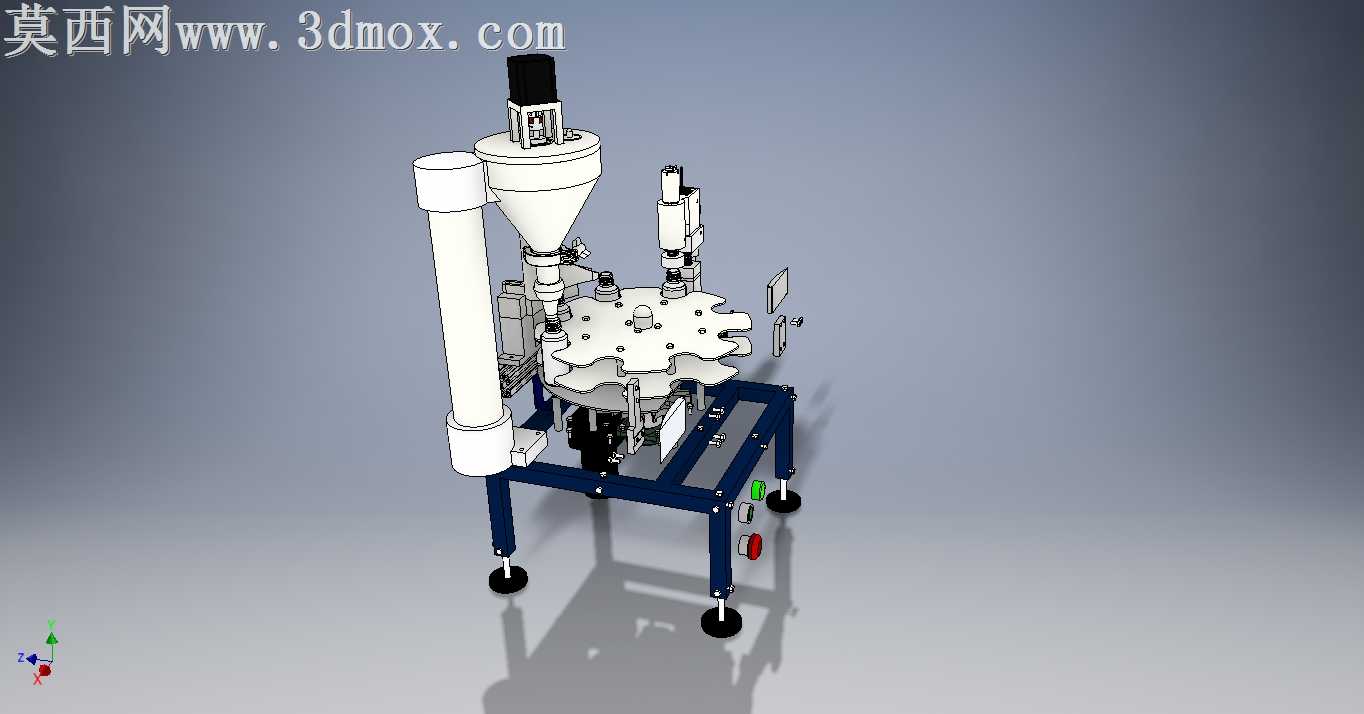

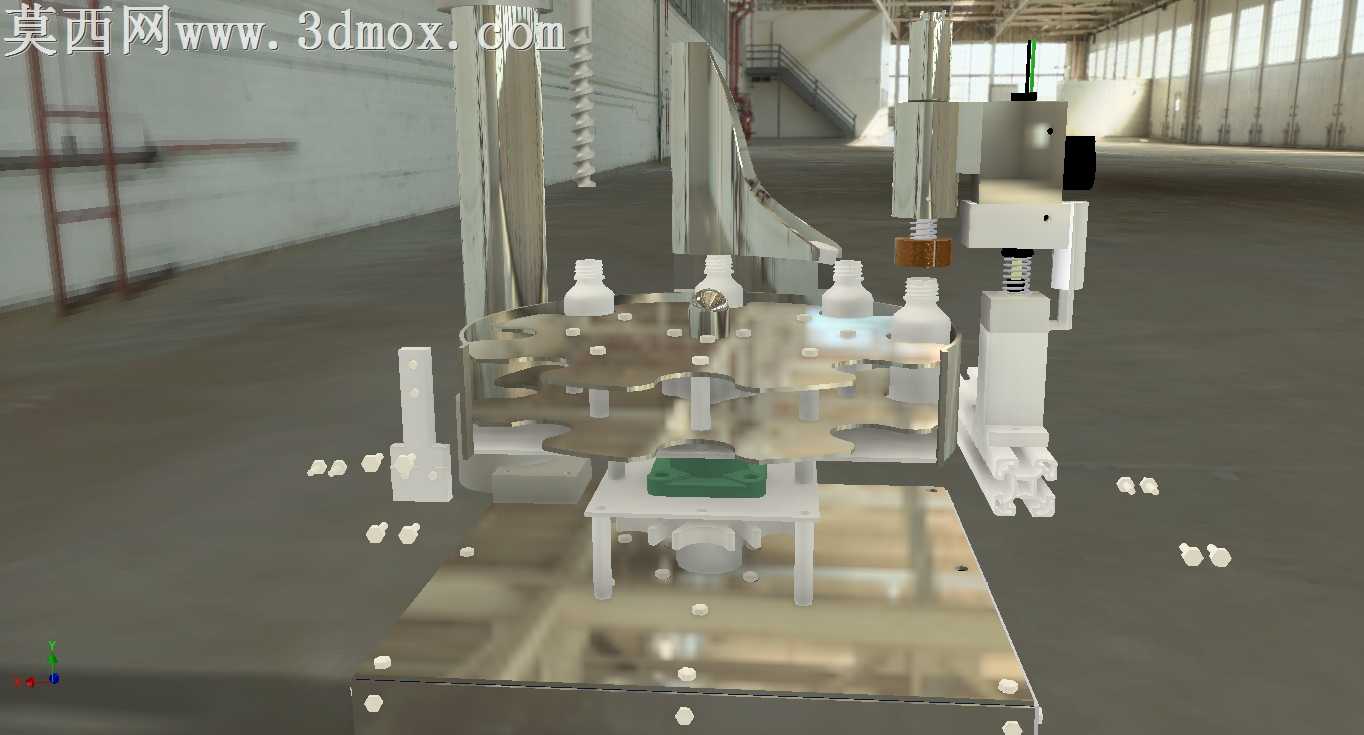

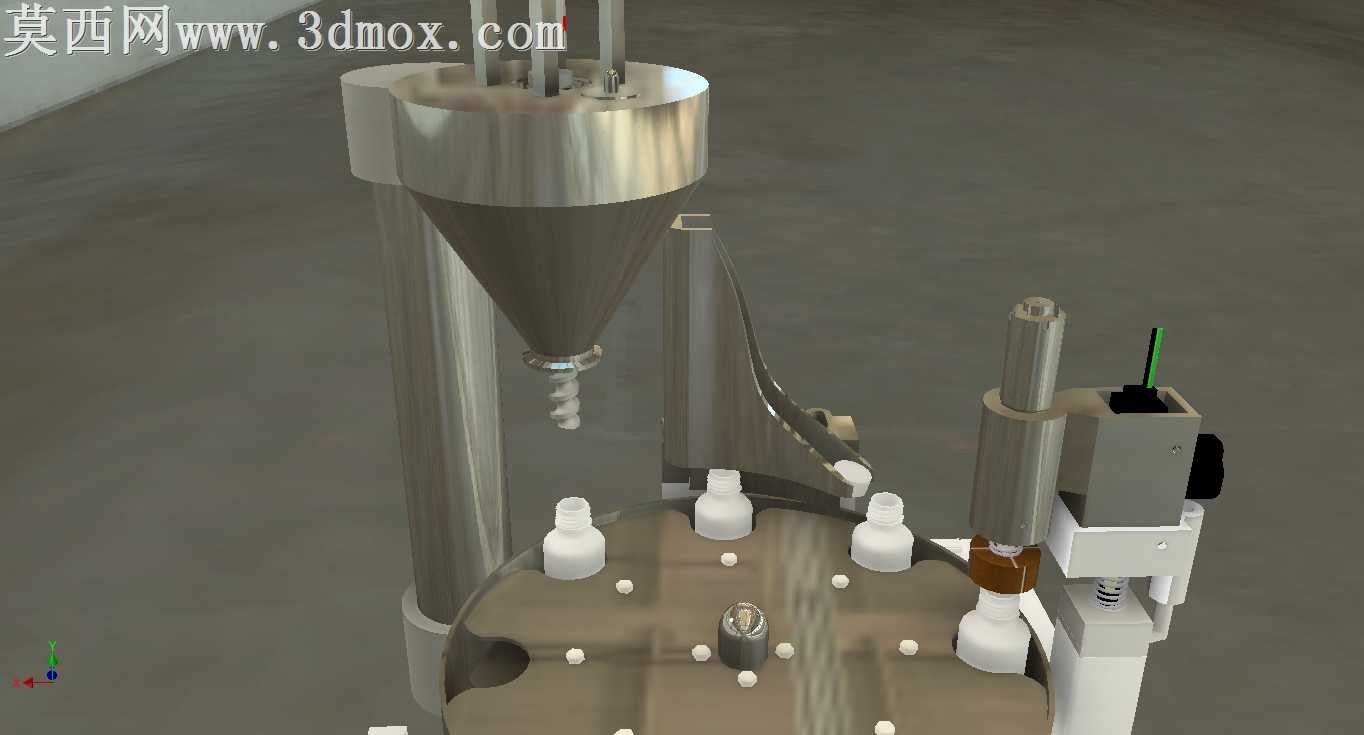

本模型为自动化旋转式物料充填设备，整体采用立式紧凑化布局设计，建模过程中对设备各功能模块进行了精细化的结构还原，通过三维软件完成全零件的参数化建模与整机装配，经干涉校验确保各运动部件无行程冲突，最终通过渲染呈现出贴近工业实景的展示效果。设备主体机架采用不锈钢材质搭建，建模时还原了不锈钢板材激光切割后的折边工艺结构，底部配置可调节支撑脚杯，能够适配不同平整度的车间地面安装需求，机架表面做哑光金属材质处理，还原真实工业设备的金属质感。设备上部设置锥斗式储料料仓，料仓内壁做光滑曲面建模，避免物料挂壁残留，料仓下方衔接定量出料机构，搭配多工位旋转分度转盘，转盘上均匀设置多组容器定位工装，能够实现容器的自动上料定位、定量充填、工位转序的连续作业流程。设备侧边集成皮带输送机构，输送线两侧设置导向护栏与挡停定位结构，建模时还原了输送辊筒、防滑皮带、驱动端红色防护外壳的细节结构，驱动端的启停按钮、急停按钮、状态指示灯均按照真实工业元件的尺寸比例建模，按钮采用不同配色区分功能，指示灯做半透明发光材质处理，还原设备运行时的状态指示效果。设备的立柱支撑结构、充填执行头、压合组件均做了精细化的结构还原，充填头可根据容器高度做升降调节，适配不同规格的容器充填作业，旋转转盘采用间歇式分度传动，确保每个工位停留位置精准，充填量误差控制在合理区间。渲染环节采用工业厂房室内环境光，搭配柔和的阴影效果，地面添加反射效果凸显设备的金属质感，各部件材质区分明确：不锈钢结构件呈现哑光金属反光，皮带采用哑光橡胶材质，按钮采用亮面塑料材质，防护外壳采用亮面红色烤漆材质，料仓采用镜面不锈钢材质，通过材质差异清晰区分不同功能部件。整体设计围绕小剂量粉体、颗粒物料的自动化充填需求展开，整合了输送、定位、定量充填、转序输出的全流程功能，结构紧凑占地面积小，可直接对接前后段包装工序，适配食品、医药、日化等行业的小规格容器充填生产场景，建模过程中充分考虑了设备的实际加工装配可行性，所有连接结构、安装位均符合常规机械加工工艺要求，无无法落地的理想化结构设计。
