果蔬全自动分拣包装生产线三维设计

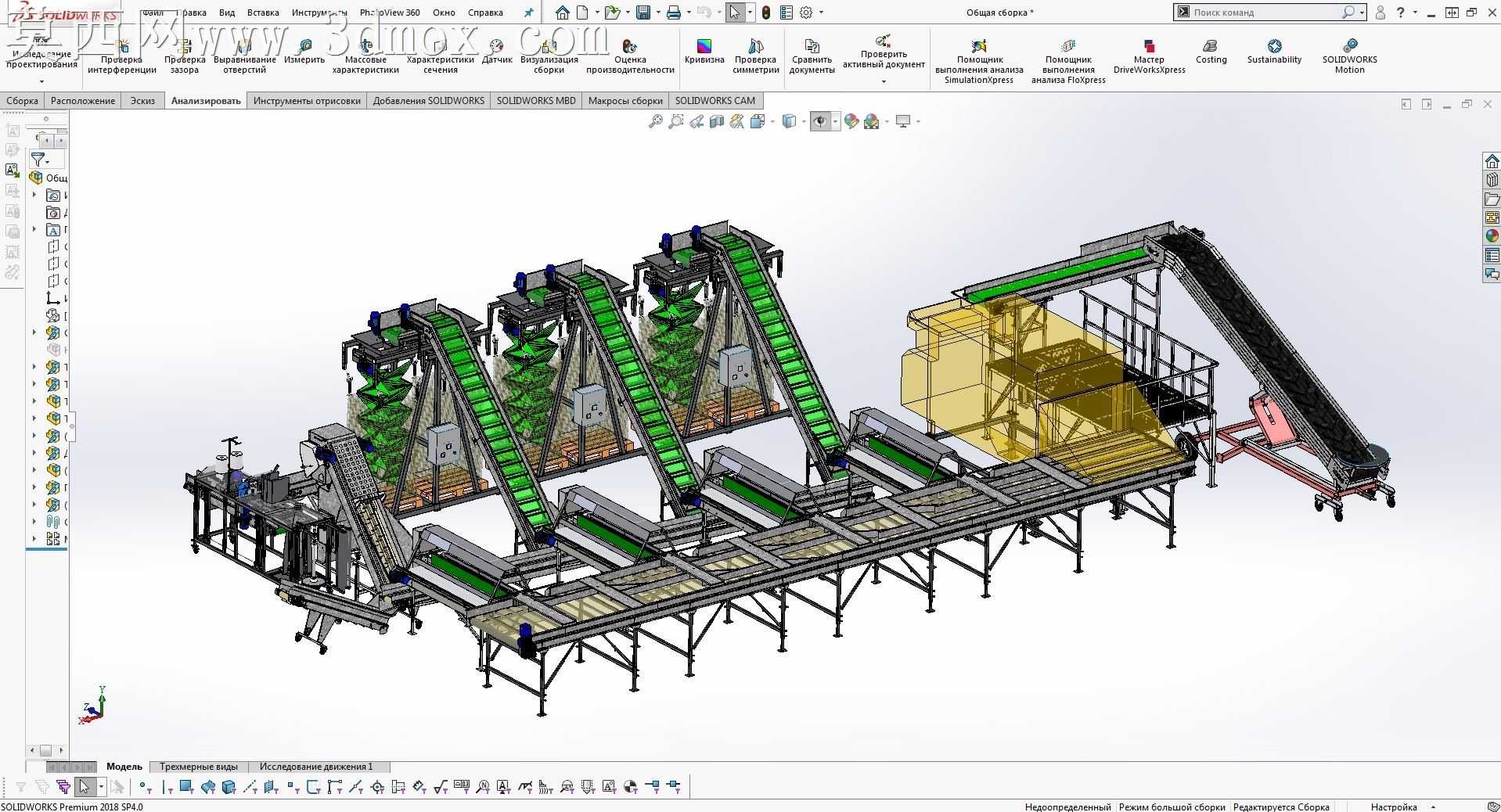

本作品为果蔬分拣包装全自动生产线的三维设计成果，采用SolidWorks完成全参数化建模，同步完成渲染效果呈现，完整还原产线的整体布局与各功能模块细节。建模过程中遵循模块化设计思路，将整条产线拆分为进料输送单元、多通道分拣单元、称重计量单元、包装输出单元四大功能区块，各单元间通过标准输送机构完成物料流转衔接，所有机架、支腿、护栏、传动部件均按照实际工业生产的尺寸比例进行1:1建模，确保各部件装配关系准确无干涉。材质设置上，针对不同功能部件匹配对应工业材质属性：输送皮带采用哑光绿色橡胶材质，设备护罩与机架采用磨砂金属材质，分拣料斗采用半透明工程塑料材质，电控箱体采用喷塑金属材质，渲染阶段通过调整环境光、反射参数与阴影效果，清晰呈现各部件的结构层次与材质质感，直观还原产线的真实外观效果。结构设计上，多组倾斜上料输送机对应不同品类果蔬的分拣通道，主输送线采用长距离平皮带输送结构，搭配侧边导向护栏确保物料输送过程平稳不偏移，分拣工位设置分级拨料机构，可根据果蔬品类、规格完成自动分选，分选后的物料经导流槽进入称重工位，完成定量称重后自动送入包装单元完成封装，整条产线无需人工介入即可完成从进料到包装成品输出的全流程作业。设计过程中充分考虑产线的维护便利性，各功能模块采用独立机架设计，可单独拆装维护，输送线支腿设置可调脚杯，可适配不同安装地面的平整度需求，倾斜输送机侧边设置检修步道与防护栏，满足设备日常运维的安全操作要求，所有传动部件均预留标准安装位，可直接适配市面常规型号的电机、传动辊与皮带配件，确保设计方案具备实际落地生产的可行性。
