惠普21.5英寸桌面显示器结构设计

在日常办公场景的工位布局、工业控制操作台的人机界面搭建、小型工作室的桌面设备集成工作中，显示器作为核心的视觉输出终端，其安装尺寸、外形结构的匹配度直接影响整套工位布局的合理性，很多做非标操作台设计、桌面集成支架开发的工程师，经常会遇到公开渠道找不到对应显示器精准结构尺寸的问题，这款21.5英寸桌面显示器的三维结构，就是基于实物逆向测绘完成的，能直接给相关结构设计工作提供精准的尺寸参考。

从实际使用场景来看，21.5英寸是目前桌面办公、工控操作场景里普及率非常高的尺寸段，既不会因为屏幕过小导致多窗口显示时内容拥挤，也不会因为屏幕尺寸过大占用过多桌面纵深空间，适配绝大多数常规深度600mm的标准办公桌，也能嵌入宽度在550mm以内的标准嵌入式操作台安装位。测绘过程中首先确认了屏幕显示区域的有效尺寸，21.5英寸为屏幕对角线长度，对应16:9的常规宽屏比例，有效显示区域的宽高尺寸经过多次校核，和实物的可视边界完全匹配，避免后续做屏幕保护罩、嵌入式安装边框时出现尺寸干涉。

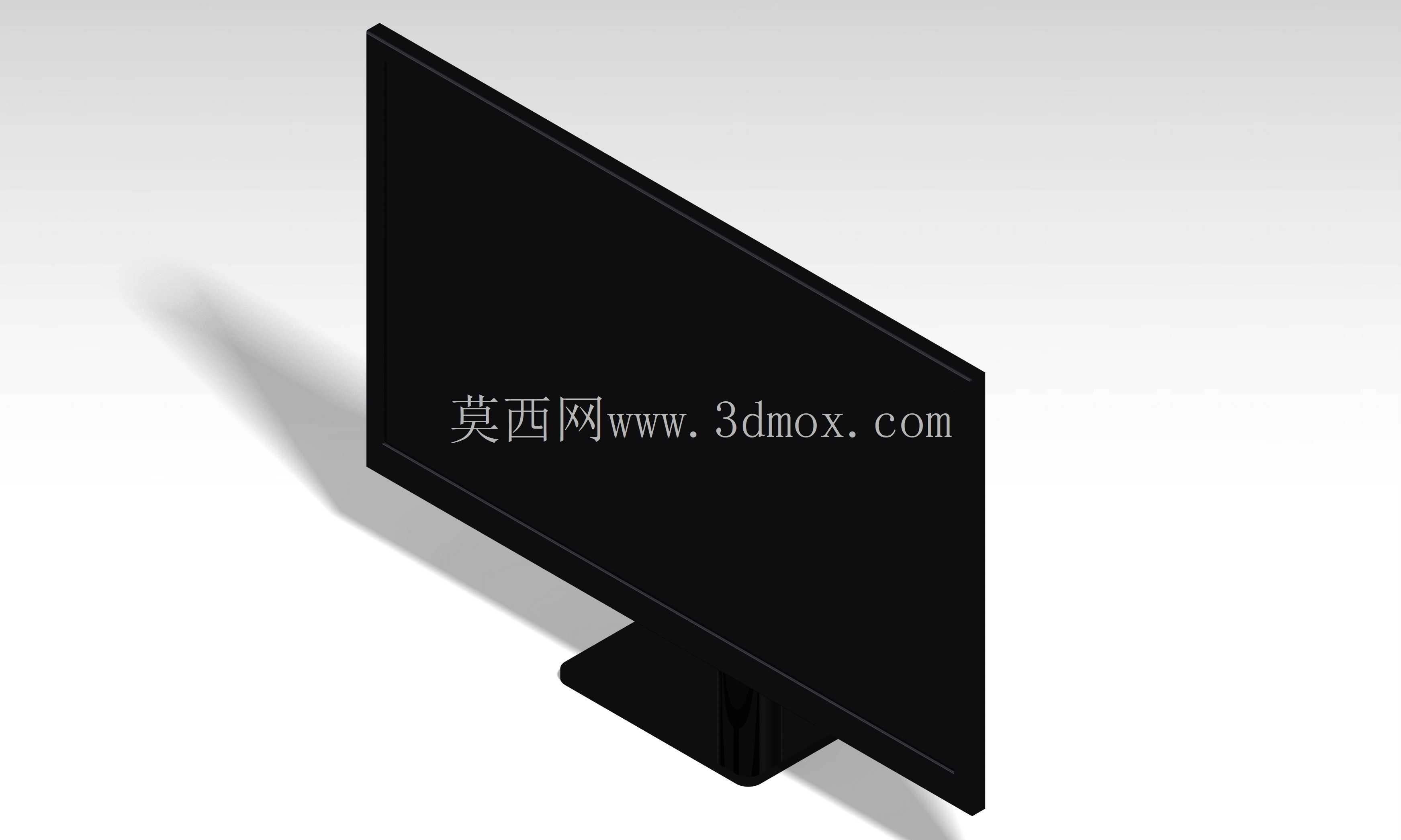

整体结构分为显示面板主体、底部支撑底座两个核心部分，显示面板主体采用窄边框设计，背部为带轻微弧度的注塑壳体，壳体上预留了标准的VESA壁挂孔位，孔位间距为100mm*100mm，是桌面显示器的通用壁挂标准，不管是搭配第三方悬臂支架、还是做嵌入式操作台的壁挂安装，都能直接匹配通用安装件，不需要额外做转接结构。底部支撑底座为方形矮座设计，底座和面板之间通过可调节俯仰角度的转轴连接，转轴的阻尼力矩经过实际测试，能支撑面板在-5度到20度的俯仰角度范围内任意悬停，满足不同坐姿、不同安装高度下的视角调节需求，测绘时也还原了转轴的连接结构和转动行程范围，做结构运动仿真时可以直接验证角度调节过程中不会出现结构磕碰。

测绘过程中重点校核了整机的安装边界尺寸：整机放置在桌面时，总高度包含底座在内为385mm左右，面板主体的厚度最薄处为15mm，背部凸起的电源驱动板区域最大厚度为45mm，底座的前后纵深为180mm，左右宽度为160mm，这些尺寸是做桌面布局规划、操作台开孔设计时的核心参考，比如在设计带显示器收纳槽的办公桌时，槽位的预留深度需要大于底座纵深，槽位后方的走线空间需要预留出至少50mm的间隙，避免挤压显示器的供电线和信号线。背部的接口区域位于壳体下方靠右侧的位置，接口朝向正下方，测绘时还原了接口区域的凹陷空间，做壁挂安装时，支架的连接座不会遮挡接口区域，插拔视频线、电源线时不需要拆卸显示器，这个细节在做壁挂支架设计时非常关键，很多新手设计的支架经常会出现安装后挡住接口的问题，参考这个测绘模型就能提前规避这类干涉问题。

从设计思路来看，这类桌面显示器的结构设计优先考虑桌面放置的稳定性，底座的重量占整机重量的35%左右，重心落在底座中心区域，即使面板调节到最大俯仰角度，整机的重心投影也完全落在底座支撑范围内，不会出现倾倒风险，测绘时也还原了整机的重心分布位置，做整机抗震测试、运输包装设计时可以直接参考重心位置设置缓冲垫的排布。面板的边框宽度经过实测，左右上三边的边框宽度为8mm，下边框宽度为20mm，下边框区域预留了功能按键的安装位，按键为隐藏式触控设计，没有突出壳体表面，做屏幕前的防尘罩设计时，不需要给按键预留额外的凸起空间，防尘罩可以紧贴边框表面安装。

在设备集成场景中，这类显示器经常被用于工业设备的操作终端，比如小型数控设备的操作面板、检测仪器的显示终端，这时候往往需要将显示器嵌入设备的外壳面板中，测绘模型还原了面板壳体的侧边拔模角度，嵌入式安装时的止口尺寸可以直接从模型中提取，不需要再单独对实物做二次测量，能大幅缩短结构设计的周期。另外模型也还原了显示器背部的散热格栅结构，格栅的开孔位置、开孔尺寸都和实物一致，做密闭式设备集成时，可以根据散热格栅的位置设计对应的散热风道，避免设备运行时显示器因为散热不良出现故障。

很多工程师在做桌面设备布局时，往往只关注屏幕的显示尺寸，忽略了底座的占用空间、走线的预留空间、角度调节的活动空间，最后做出来的工位要么显示器放不稳，要么走线被挤压，要么调节角度时会碰到旁边的其他设备，这个三维结构把所有活动部件的行程范围、所有外轮廓的边界尺寸都做了精准还原，在设计阶段就能完成全行程的干涉检查，提前规避这些实际安装使用中会遇到的问题。不管是做办公家具的结构设计、工业操作台的集成设计、还是第三方显示器支架的开发，这个模型都能提供足够精准的尺寸参考，减少实物测绘的工作量，提升设计效率。
