适配树莓派的七英寸带双扬HDMI显示屏

在嵌入式开发、小型工控终端搭建以及便携显示设备的选型过程中，七英寸规格的显示屏始终是兼顾显示面积与安装空间的主流选择，这款适配树莓派全系列的七英寸LCD显示屏，就是针对这类场景做的结构还原建模，能给后续做设备集成、外壳设计的工程师提供精准的尺寸参考。

从实际应用场景来看，这类显示屏常被用在树莓派迷你主机的配套显示终端、小型工业设备的人机交互界面、桌面副屏、便携调试终端甚至是车载小型显示单元上，800*480的分辨率刚好覆盖基础的系统界面显示、参数调试、简单多媒体播放的需求，不需要额外搭配驱动板的特性也能减少集成时的电路设计工作量。建模过程中是通过实物测绘完成的，所有外形尺寸、接口位置都和实物保持一致，能直接用于配套结构的干涉检查，不用再反复核对实物尺寸调整安装位。

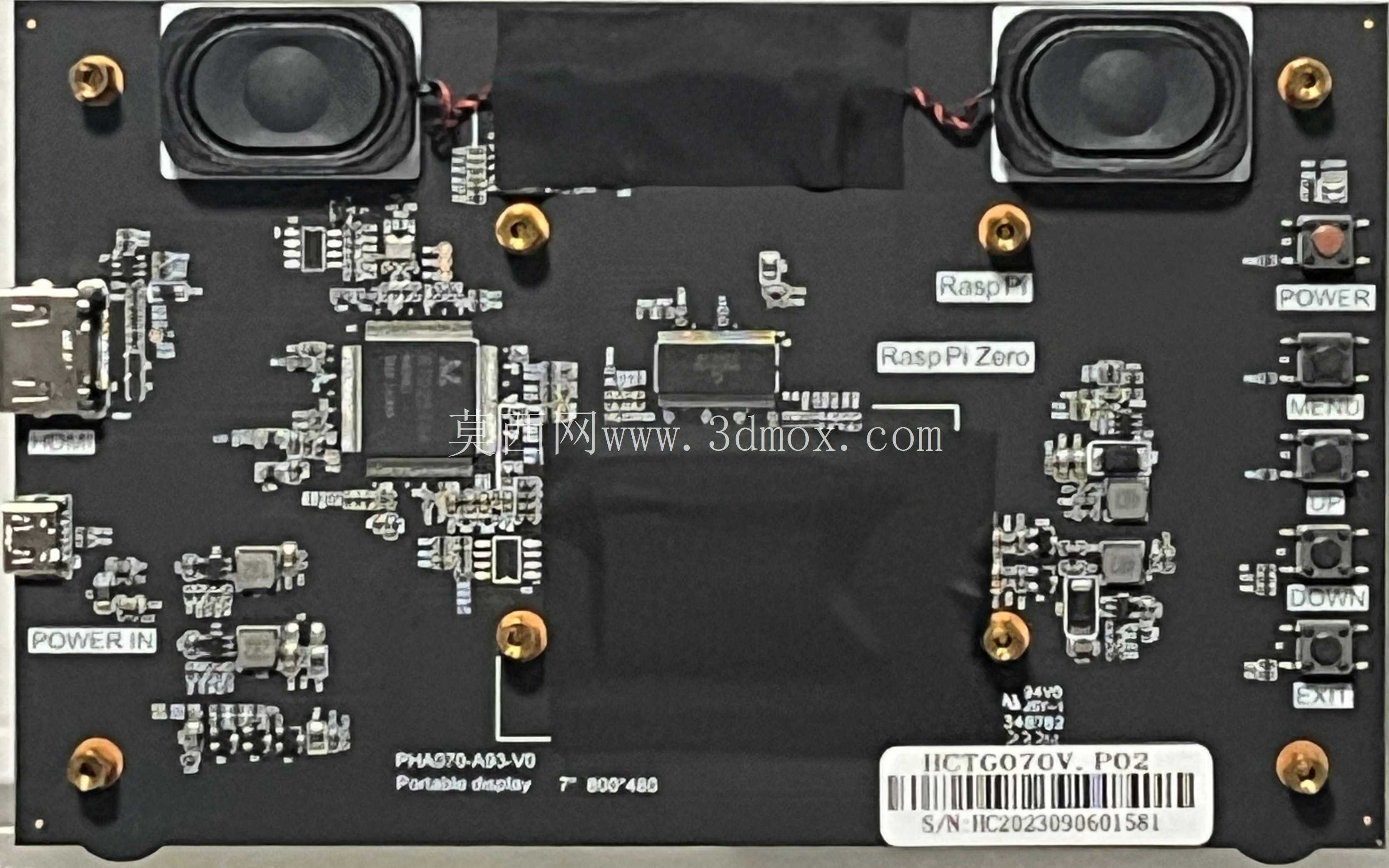

功能特性上，这款屏幕自带双扬声器，不需要额外外接音频输出设备就能完成声音播放，适配Win11、Win10、Win8、Win7以及树莓派4、3、2、Zero、B/B+等多个版本的系统，非触摸的版本定位更偏向固定场景的显示输出，成本控制更优，适合不需要触摸交互的批量设备集成场景。接口部分做了精准的还原，HDMI接口用于视频信号传输，USB-C接口兼顾供电与信号传输，两个接口的位置、凸台高度、接口内的引脚避让空间都按照实物测绘尺寸还原，在做配套外壳或者安装支架的时候，可以直接参考模型上的接口位置预留开孔，不会出现安装后接口被遮挡、插头插不到位的问题。

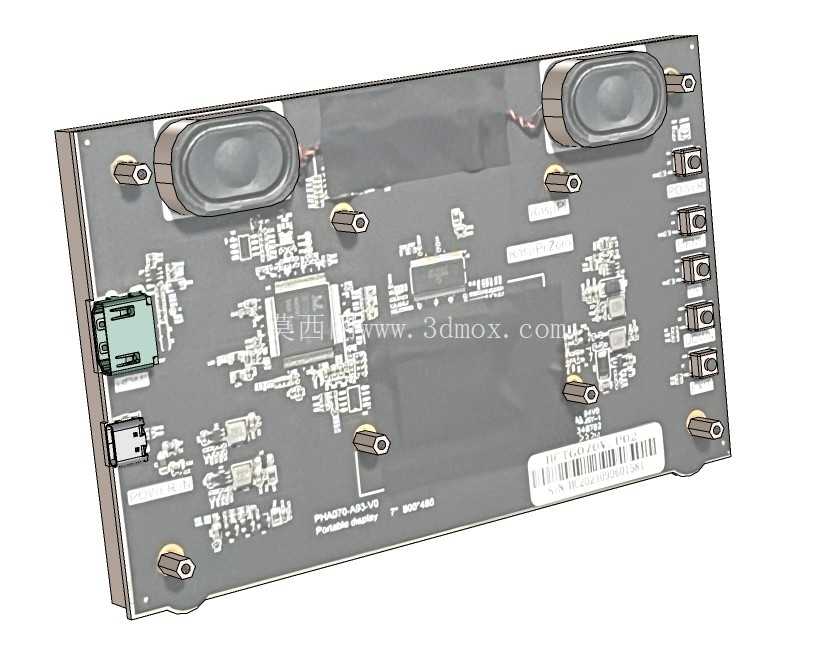

设计思路上，这类通用型配套显示屏的结构设计优先考虑通用性与安装兼容性，屏幕的边框宽度控制在合理范围，既保证了屏幕面板的固定强度，也不会过度占用横向安装空间，背部的固定螺孔位置、屏幕排线的避让空间、侧边的安装卡扣结构都在模型里做了完整还原，工程师在做配套结构设计的时候，可以直接提取这些安装特征，不用再单独测绘螺孔间距、卡扣的配合尺寸。屏幕本体的厚度、背部元件的凸起高度都做了精准还原，尤其是背部驱动板元件的最高凸起位置，在设计嵌入式安装槽的时候，可以直接参考这个尺寸预留背部空间，避免安装时出现元件被挤压、驱动板受压损坏的问题。

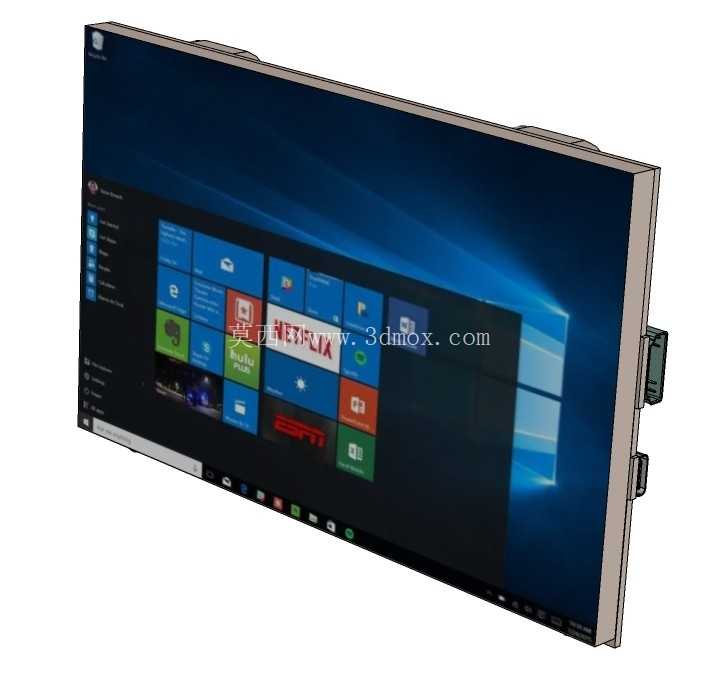

外形尺寸与安装边界方面，七英寸的屏幕有效显示区域对角线长度为7英寸，整体外框的长宽尺寸按照实物1:1还原，安装时需要注意屏幕正面的边框台阶尺寸，嵌入式安装时这个台阶可以作为定位面，配合密封泡棉就能实现前面板的防尘固定。背部的安装螺孔为标准的M2.5规格，螺孔深度、孔位间距都和实物一致，不管是用铜柱固定在设备内部，还是搭配壁挂支架做外置安装，都能直接匹配标准紧固件。侧边的固定卡扣是用于屏幕前框与后盖的配合，在做外置保护壳设计的时候，不需要额外避让这些卡扣结构，只要预留出屏幕整体的外轮廓尺寸即可。屏幕的出线方向、接口的朝向都在模型里有明确体现，做内部走线规划的时候，可以提前根据接口位置设计走线槽，避免线材挤压屏幕背部的驱动元件，也能减少线材弯折导致的接触不良问题。

对于做嵌入式设备开发、小型工控终端设计的工程师来说，这类精准测绘的显示屏模型能大幅减少前期的测绘工作量，在方案设计阶段就能完成安装干涉检查、接口位置匹配、外壳开孔定位等工作，不用等实物到手再调整结构设计，能有效缩短项目的开发周期，也能避免因为尺寸估算错误导致的结构件返工问题。模型里还原的双扬声器位置、出声孔的朝向，也能给配套外壳的出声孔设计提供参考，保证安装后扬声器的声音不会被外壳遮挡，满足基础的音频播放需求。
