车辆悬架用等节距圆柱螺旋压缩弹簧结构

在乘用车辆、轻型商用车的底盘悬架系统开发中，圆柱螺旋压缩弹簧是决定行驶质感与承载能力的核心弹性元件，本次建模还原的等节距螺旋弹簧，是目前麦弗逊式独立悬架、双叉臂式独立悬架中应用最广泛的弹性结构形式。从实际装车场景来看，这类弹簧需要匹配减震器的阻尼特性，共同完成路面冲击的过滤与车身载荷的支撑，不同于钢板弹簧的片层摩擦结构，螺旋弹簧依靠自身簧丝的扭转变形实现伸缩蓄能，没有额外的摩擦阻尼输出，因此需要搭配筒式减震器协同工作，避免冲击后出现多余的往复弹跳。

从功能特性维度拆解，该弹簧的核心作用分为三个层面：首先是隔震缓冲，当车辆驶过铺装路面的接缝、非铺装路面的凹凸障碍时，车轮的垂向跳动会首先传递到弹簧端，弹簧通过可控的压缩变形吸收冲击能量，避免刚性冲击直接传递到车身结构，降低乘员舱的振动幅值；其次是承载支撑，弹簧需要承担对应轴荷下的车身静态重量，同时覆盖动态行驶中的制动点头、加速抬头、过弯侧倾带来的额外载荷，保证车身始终保持合理的离地间隙与姿态；第三是维持轮胎接地性，在悬架跳动行程中，弹簧的刚度曲线需要保证轮胎始终与路面保持足够的接触压力，避免车轮离地导致的抓地力丧失，提升行驶过程中的操控稳定性。

在设计思路层面，这类等节距圆柱螺旋弹簧的参数匹配需要结合整车的轴荷分配、悬架行程边界、偏频要求综合计算：簧丝直径的选择直接决定弹簧的刚度上限，直径越大则抗屈服强度越高，适合承载要求更高的车型，但相应的簧下质量也会增加，不利于操控响应；弹簧中径需要匹配减震器筒身的安装直径，预留足够的径向间隙，避免压缩过程中出现簧圈与减震器筒身的剐蹭磨损；有效圈数的设定需要平衡刚度与安装高度，圈数越少则弹簧刚度越大，硬度过高会导致滤震性能下降，圈数过多则会导致弹簧压缩后并圈高度过大，占用过多的悬架布置空间，甚至出现极限压缩行程下的刚性撞击。

从安装边界与外形尺寸来看，该弹簧的上下两端均做了并圈磨平处理，磨平长度不小于3/4圈，保证安装时弹簧端面与弹簧座的接触面积足够，避免出现偏载导致的弹簧弯曲变形；弹簧的自由高度需要匹配车辆空载状态下的悬架长度，保证安装后有足够的预紧力，避免车辆过坑洼路面时弹簧伸长量过大导致弹簧从座中脱出；弹簧的并圈高度需要小于悬架的最大压缩行程限位块的触发高度，保证极限压缩时首先接触缓冲块，而非弹簧刚性并圈，避免簧丝出现过载断裂。

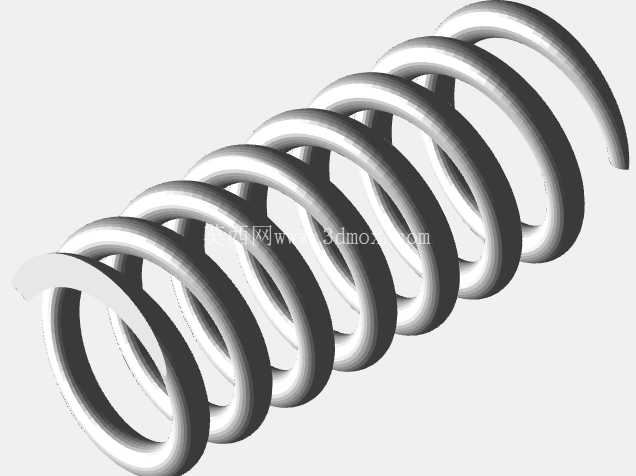

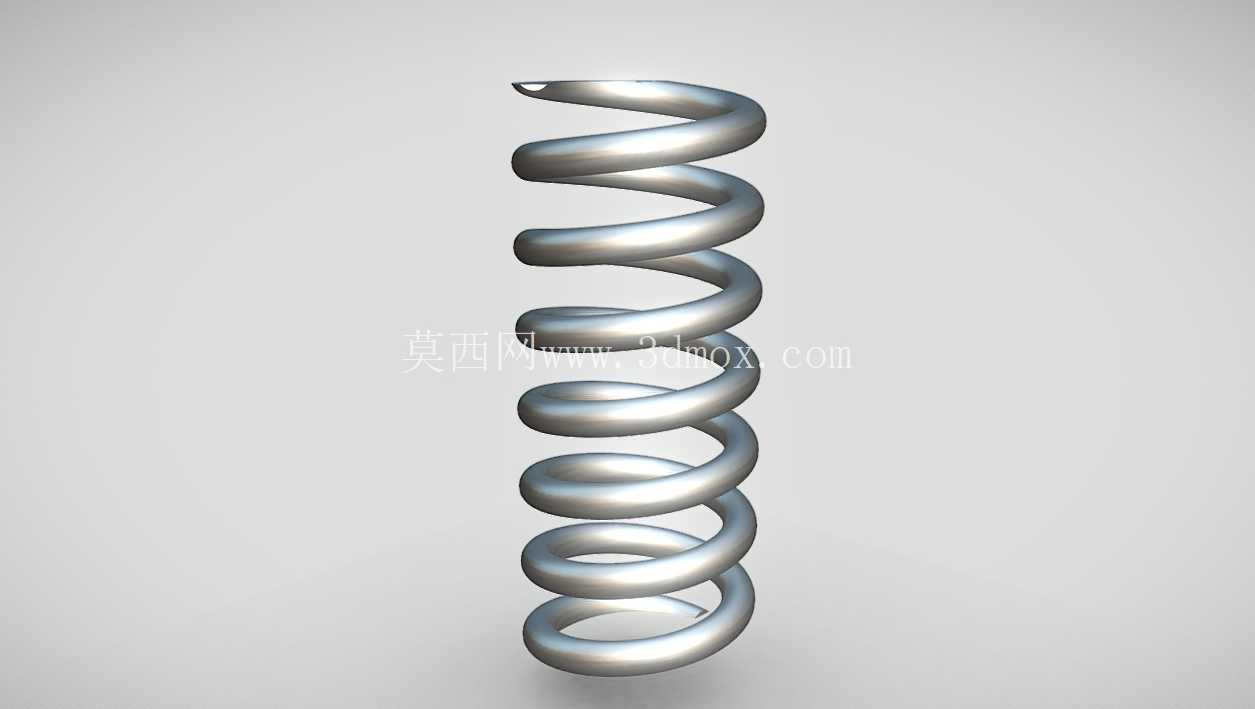

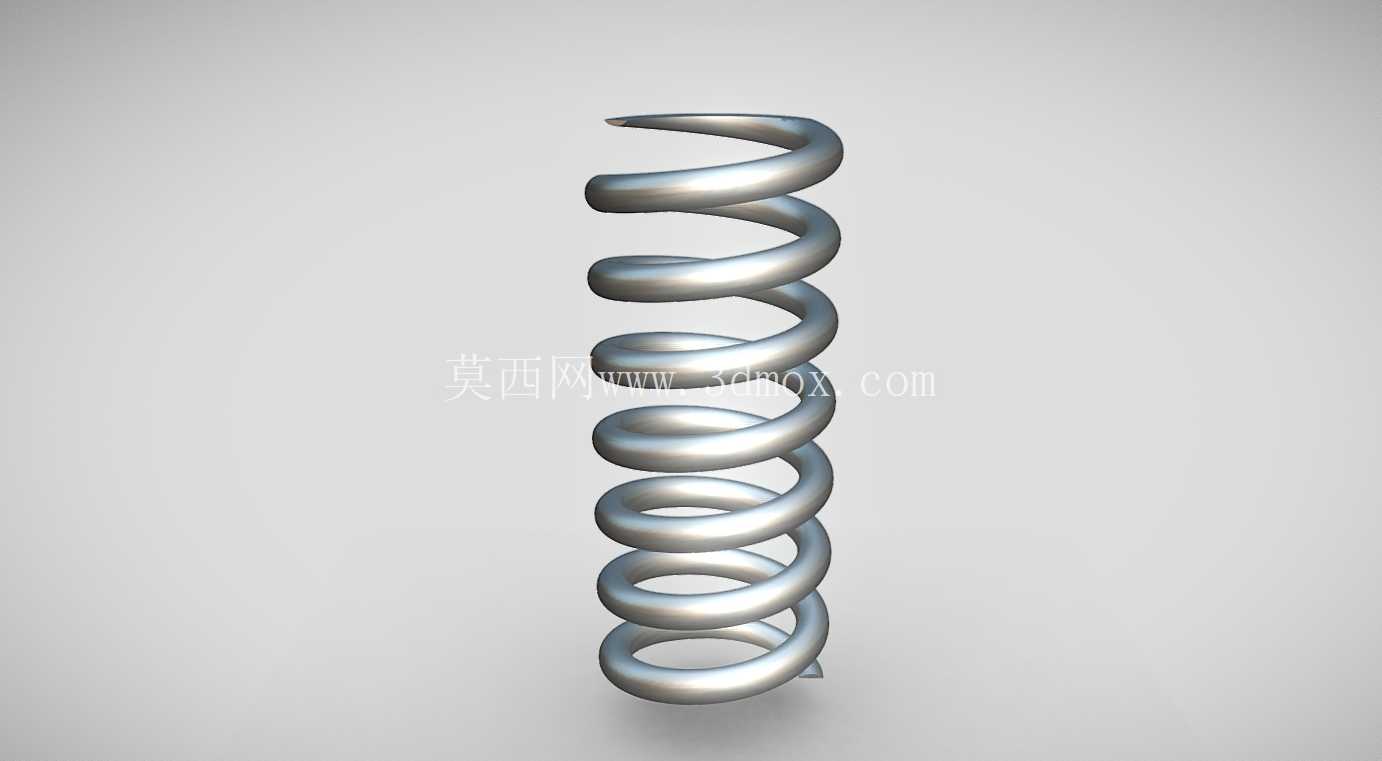

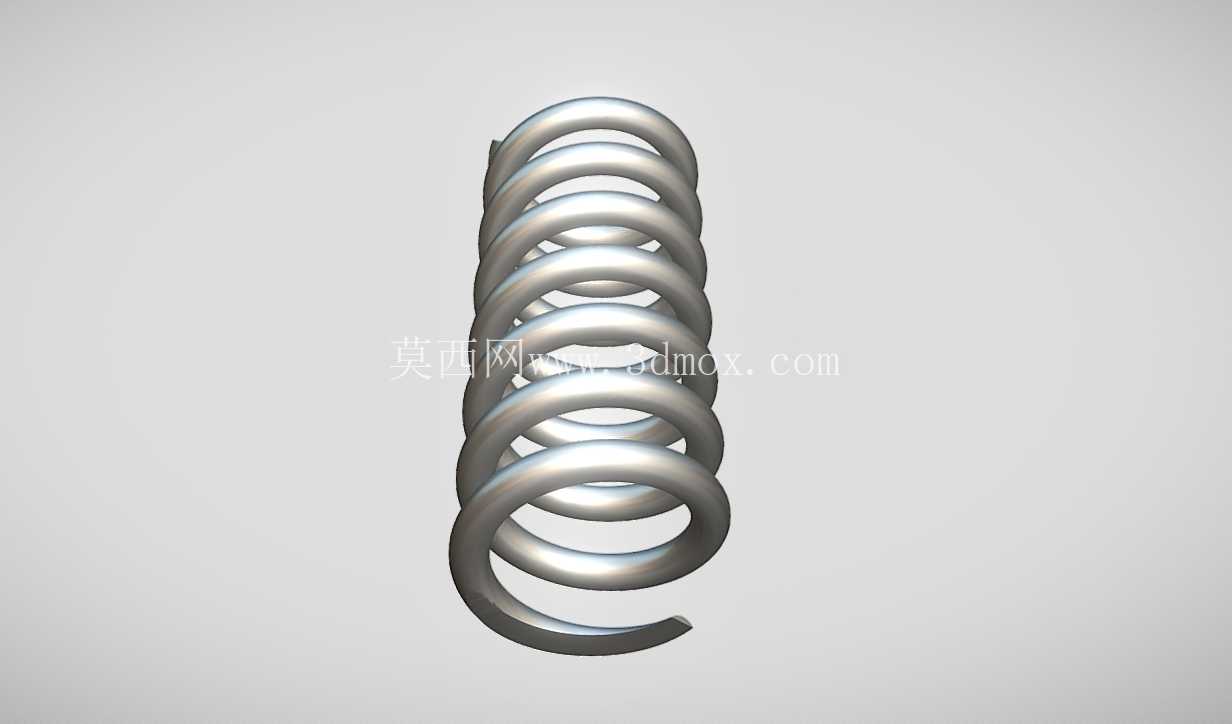

实际工程应用中，这类弹簧的簧丝普遍采用高强度弹簧钢经淬火回火处理，表面做喷丸强化提升抗疲劳性能，避免长期交变载荷下出现裂纹失效；建模过程中严格还原了簧丝的螺旋升角、节距参数，以及两端磨平段的结构特征，可直接用于悬架系统的运动干涉校核、刚度仿真分析，也可作为底盘结构教学的演示模型，帮助设计人员理解弹性元件在悬架系统中的匹配逻辑。不同于变节距、变刚度的特殊弹簧结构，等节距螺旋弹簧的刚度线性度更好，制造工艺成熟，成本可控，在绝大多数家用乘用车的前悬架、部分车型的后多连杆悬架中都有广泛应用，建模时还原的表面金属质感也对应了实际成品的表面镀锌或电泳防锈处理后的外观特征，结构尺寸完全符合常规量产车型的悬架布置边界。
