AC250V16A四脚两档翘板式船型开关

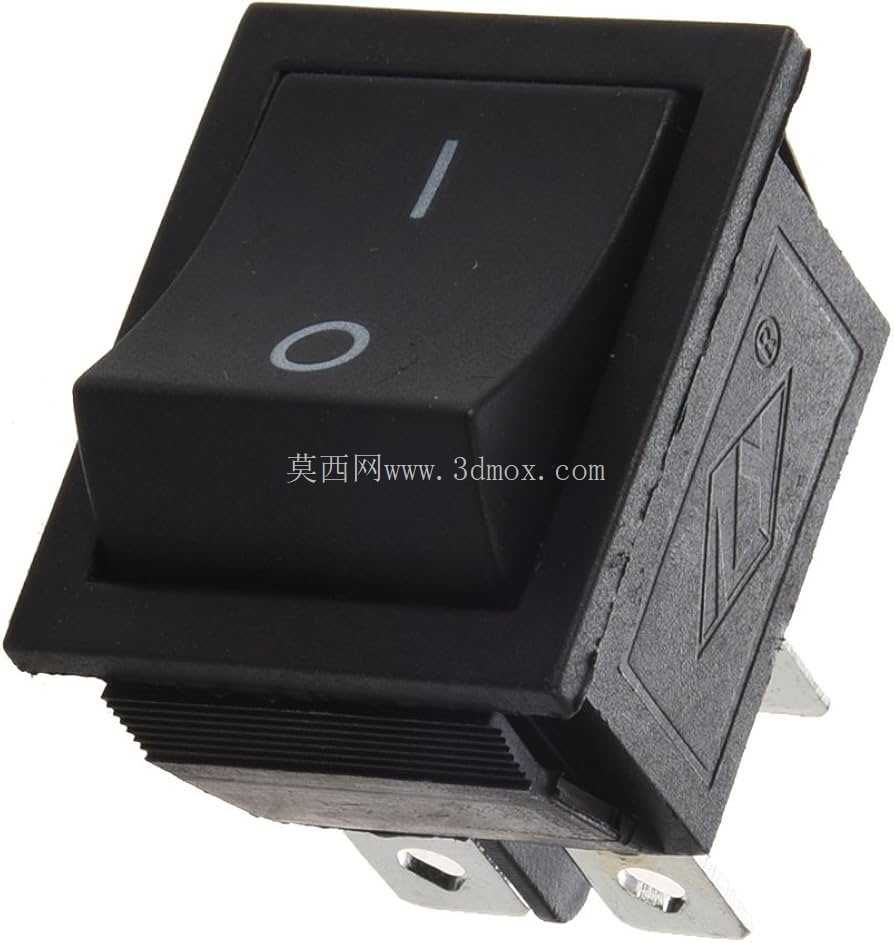

　　这款翘板式船型开关是低压电气控制回路里极为常见的通断执行元件，日常在各类民用电器、小型工业控制终端、测试仪器设备的面板上都能见到它的身影，主要负责单回路交流负载的电源通断切换，额定承载能力覆盖AC250V电压下16A的阻性负载，适配绝大多数常规市电供电的中小功率设备使用场景。从结构设计来看，它采用四引脚接线布局，其中两个引脚对应输入端的火线进线与零线进线，另外两个引脚对应输出端的负载侧接线，相比两引脚的单极开关，四脚结构可以同时切断火线与零线回路，在设备断电状态下能彻底断开负载与市电的连接，避免单极开关仅断开火线时可能出现的零线带电隐患，尤其适合二类电器、金属外壳手持设备这类对绝缘防护有较高要求的应用场景。开关的操作档位设置为两档自锁结构，拨杆按压到标识“|”的一侧时为接通状态，内部动触点与静触点完全压合，接触电阻控制在毫欧级，大电流通过时不会出现异常发热；按压到标识“O”的一侧时为断开状态，动静触点之间保持足够的电气间隙，满足AC250V等级的耐压绝缘要求，不会出现拉弧、误导通的问题。外形设计上采用标准嵌入式面板安装结构，主体外壳为阻燃黑色工程塑料材质，表面做了细微的磨砂处理，既可以避免日常使用时留下指纹划痕，也能提升操作时的触感辨识度。

　　安装部位带有一圈密集的防滑齿筋，在卡入设备面板的预留安装孔后，齿筋会与面板开孔的内壁紧密贴合，不需要额外打胶或者加装固定螺丝，就能实现可靠的防松固定，即使设备在运输过程中出现振动，或者日常操作时反复按压拨杆，开关也不会从面板开孔处松脱移位。安装边界尺寸完全遵循行业通用的船型开关开孔规范，面板开孔只需要按照对应长宽尺寸加工出矩形缺口，不需要额外加工定位卡槽或者螺丝孔位，不管是新设备的面板设计，还是旧设备损坏开关的替换选型，都可以直接适配，不需要修改原有面板结构。

　　拨杆的按压行程设计符合人体工程学要求，按压力度控制在适中区间，既不会因为力度太轻出现误触碰触发，也不会因为按压力度过大导致操作手感生涩，每次切换档位时都能听到清晰的卡扣到位声，操作人员不需要查看开关状态，仅凭触感和声响就能判断档位是否切换到位。开关的引脚采用镀锡铜质插片结构，接线时既可以搭配标准的6.3mm规格冷压插簧快速压接，也可以直接搪锡后焊接在PCB板上，适配不同的生产装配工艺。插片与外壳的结合部位做了密封台阶处理，可以阻挡日常使用时的灰尘、少量溅水顺着引脚缝隙进入开关内部，避免触点氧化或者短路问题。

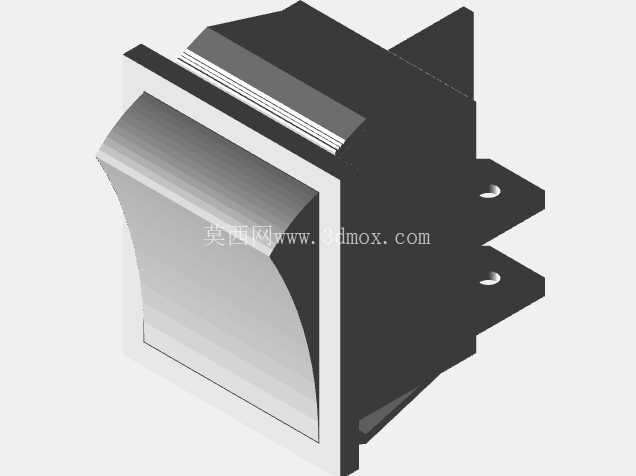

　　在实际选型应用中，这类开关常被用在台式电源、小型电焊机、工控机箱、电动工具、家用排插、厨房小家电这类设备上，作为主电源的通断控制元件。设计三维模型时，需要重点关注安装孔位的公差配合，外壳防滑齿筋的外径尺寸要比面板开孔尺寸大0.2-0.3mm，保证安装后的过盈配合力度足够，同时又不会因为过盈量太大导致安装时外壳被挤压开裂；拨杆的摆动角度要控制在合理范围，既要保证内部触点的行程足够，又要避免拨杆摆动时与面板开孔边缘出现剐蹭；引脚的位置度公差需要控制在0.1mm以内，保证焊接或者插装时能够顺利对位，不会出现引脚偏斜导致的装配困难。另外，模型中还原的外壳表面标识、侧面的认证标识细节，也能帮助结构设计人员在做面板丝印设计时，准确对应开关的状态标识位置，避免出现丝印位置与开关实际档位不匹配的问题。
