ArduinoUNO开发板适配防护外壳结构

在嵌入式开发、创客原型验证、小型智能设备量产前的测试环节，开发板的物理防护一直是容易被忽略却直接影响调试效率与硬件寿命的细节。这款适配Arduino UNO的外壳结构，完全围绕开发板本身的接口布局、元件排布、安装需求做针对性设计，没有多余的冗余结构，所有开孔与避让都精准对应板载元件的位置，能在不影响任何原有功能使用的前提下，为裸板提供可靠的物理防护。

从实际使用场景来看，很多开发者在做桌面原型调试、小型设备集成、教学实验演示时，Arduino UNO裸板直接放置在桌面或者设备内部，很容易因为金属碎屑掉落、导线误触引脚造成短路，也容易在挪动过程中刮伤板载的贴片元件，或者因为外力磕碰导致USB接口、电源接口脱焊。这款外壳的设计首先解决的就是这类防护问题，壳体采用上下贴合的包覆式结构，将开发板的PCB边缘完全包裹在内，仅预留出所有需要外接操作的接口位置，既不会遮挡任何功能区域，又能阻挡大部分外界的异物接触到PCB上的焊点与引脚。

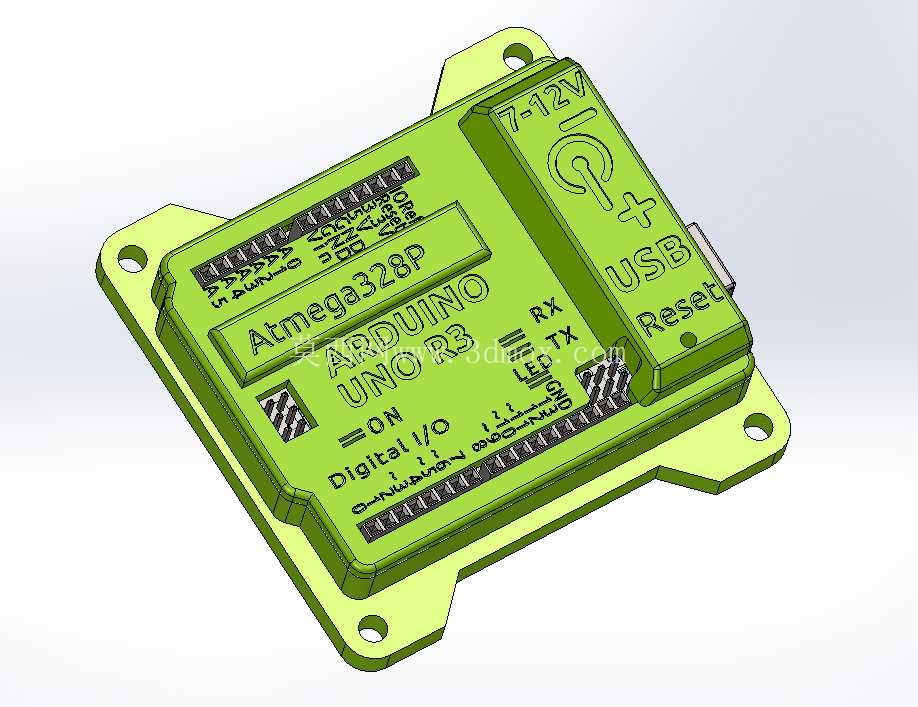

设计思路上，这款外壳没有采用复杂的卡扣或者螺丝固定结构，而是结合3D打印或者注塑成型的工艺特性，做了适配开发板安装孔位的固定柱，四个角的安装耳直接对应Arduino UNO板上的标准固定孔位，既可以用螺丝将开发板牢牢固定在壳体内，也可以通过外壳上延伸出的带孔安装耳，将整个带壳的开发板固定在设备机架、实验台面板或者其他安装基体上，安装边界完全兼容Arduino UNO的标准安装尺寸，不需要额外做转接件。壳体表面的标识区域做了下沉式的刻字设计，对应板上的Atmega328P主控位置、数字IO口区域、电源接口、USB接口、复位按键、RX/TX指示灯位置都做了清晰的标识凸起，即使装上外壳之后，开发者也能快速找到对应的接口与功能区域，不会因为外壳遮挡影响接线与操作。

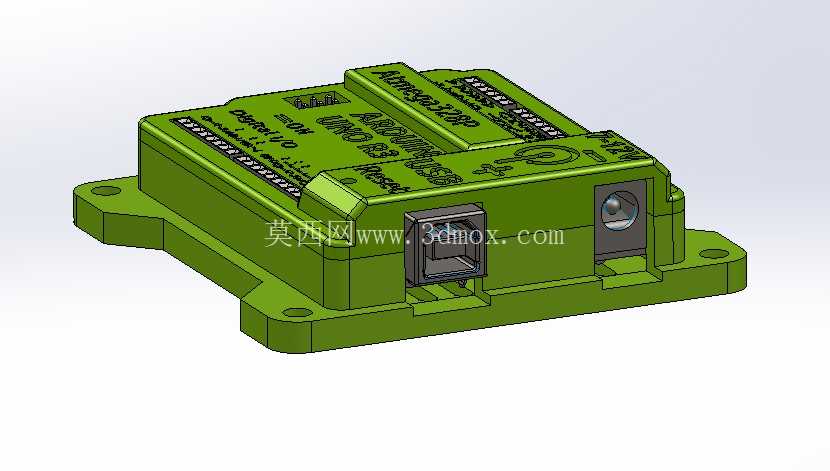

接口避让的设计上，外壳在USB接口位置做了刚好适配通用USB公头插入的开口，不会出现开口过小导致插头插不到位，或者开口过大导致防护性下降的问题；7-12V电源输入接口的位置同样做了精准的避让，同时预留出电源正负极标识的观察窗口；复位按键的位置做了下沉式的按键触发位，不需要拆开外壳就可以直接按压复位键；两侧的排针区域做了刚好露出排针引脚的开口，既不影响杜邦线的插拔，又能对排针的根部起到一定的固定支撑作用，减少反复插拔杜邦线导致排针脱焊的风险。RX、TX以及电源指示灯的位置做了薄型的透光区域，不需要开孔就能清晰观察到指示灯的闪烁状态，同时避免灰尘从指示灯位置进入壳体内部。

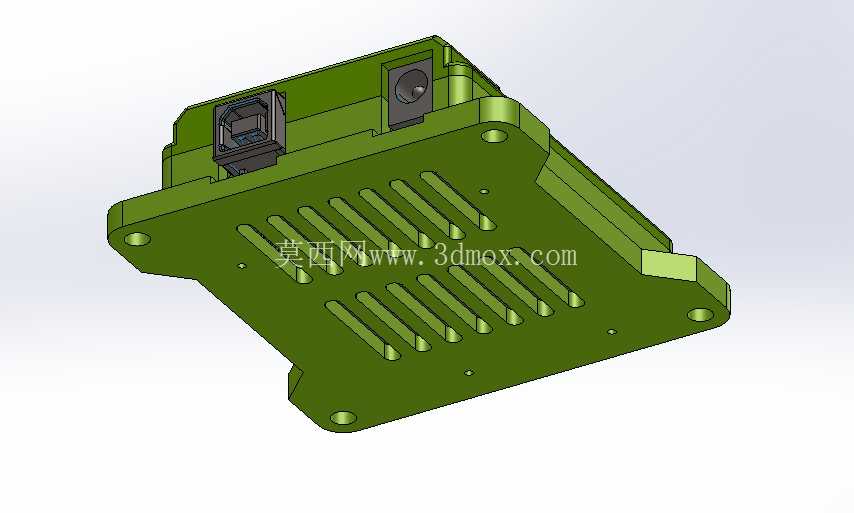

从安装尺寸来看，外壳整体的外轮廓比Arduino UNO裸板单边宽出5mm左右，不会过多占用安装空间，四个安装耳的开孔中心距完全匹配Arduino UNO的标准安装孔距，不管是用在桌面级的原型项目里，还是集成到小型智能设备的内部作为控制核心的承载结构，都不需要重新调整安装位的设计。壳体的壁厚做了均匀的1.5mm设计，不管是采用PLA、ABS等材料做3D打印验证，还是开模做批量注塑生产，都能保证足够的结构强度，同时不会因为壁厚不均导致成型缺陷。壳体上下盖的配合面做了0.2mm的间隙设计，既可以轻松扣合，又不会出现明显的松动缝隙，日常使用中不需要额外打胶或者加螺丝固定上下盖，需要拆开更换开发板或者调整接线的时候可以直接打开，维护非常方便。

在教学场景中，这类外壳还能减少学生实验过程中因为裸板摆放不当造成的硬件损坏，降低实验耗材的损耗率；在小型智能硬件的原型验证阶段，带外壳的开发板直接作为控制模块集成到设备里，不需要额外设计控制板的防护结构，能大幅缩短原型开发的周期；在工业现场的小型数据采集节点应用中，这款外壳可以阻挡现场的灰尘、少量的飞溅液体接触到开发板，提升控制模块在复杂现场环境下的运行稳定性。整体设计完全围绕Arduino UNO的实际使用需求出发，没有多余的装饰性结构，每一处结构设计都对应实际使用中的痛点，兼顾了防护性、易用性与安装兼容性。
