人体工学手持三维扫描手柄结构设计

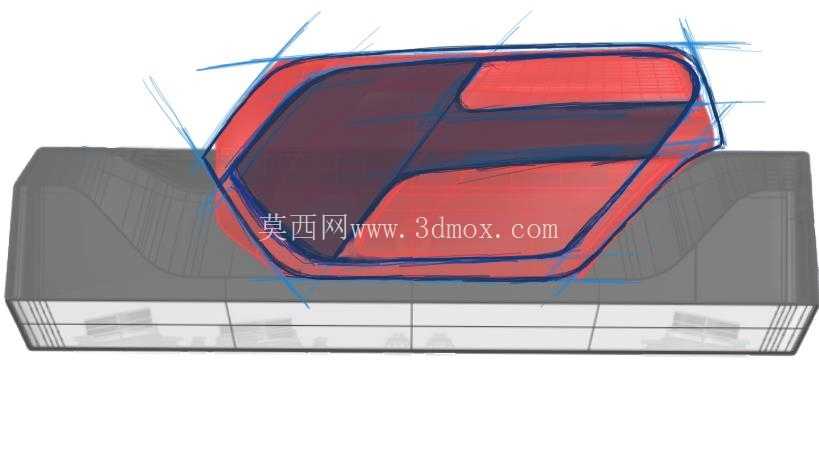

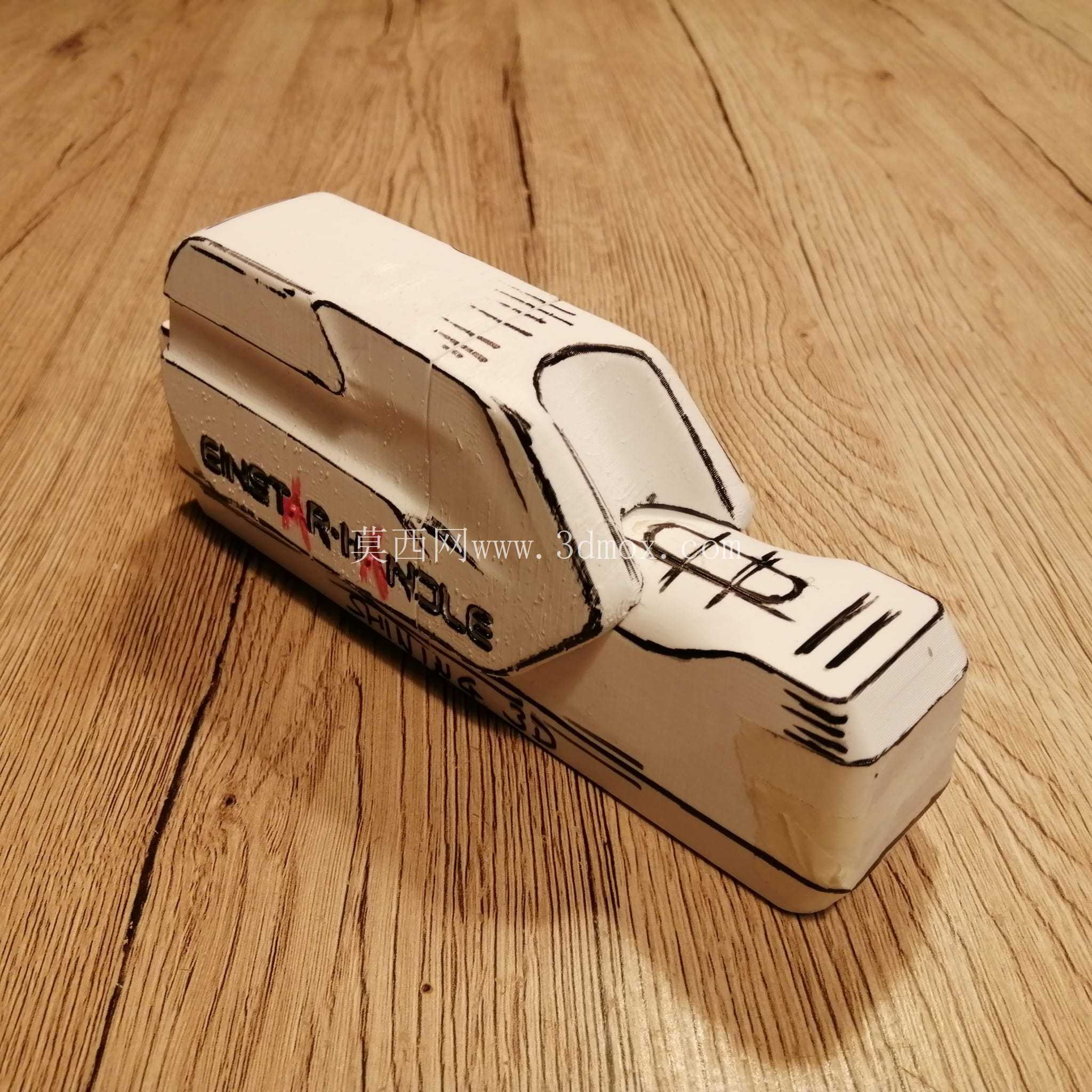

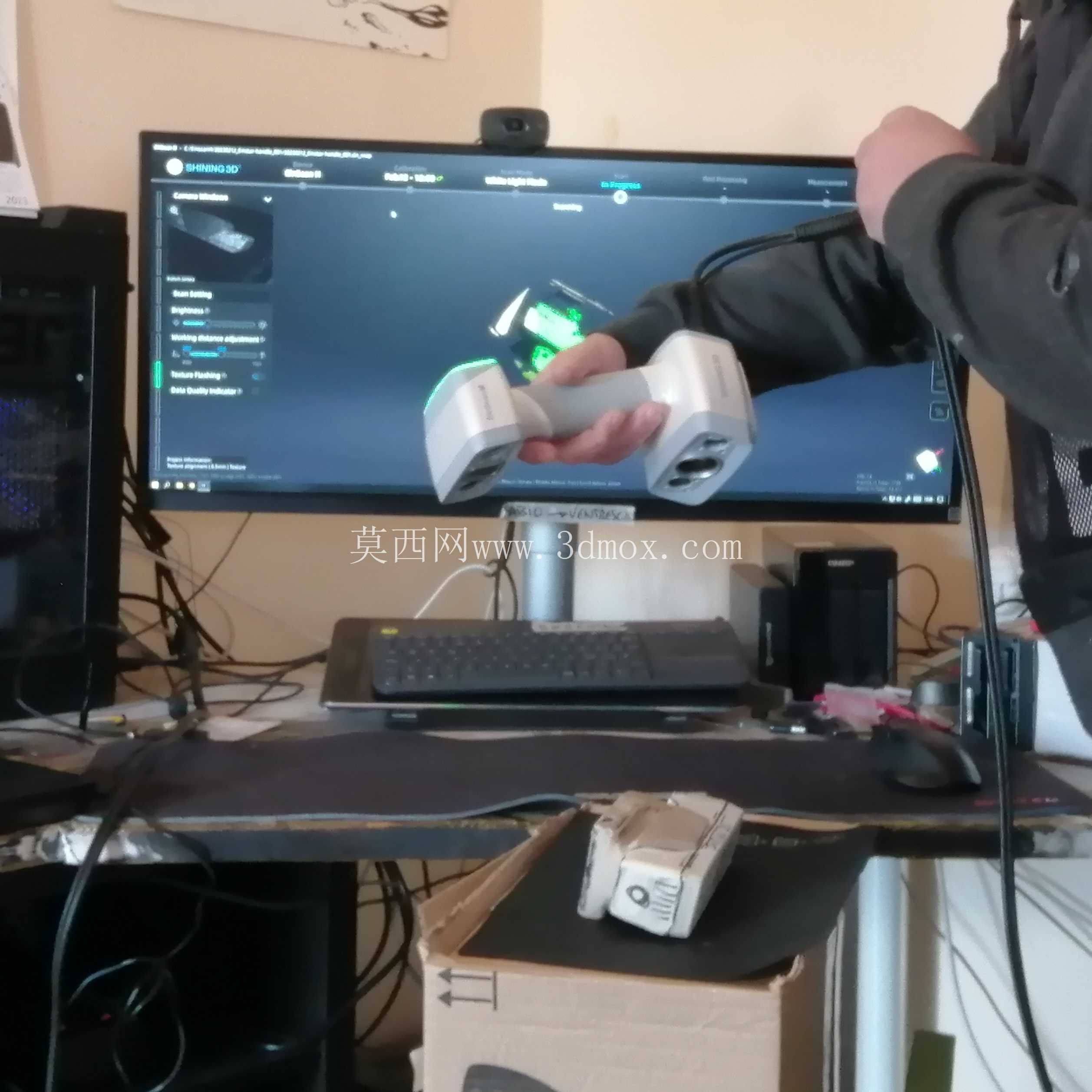

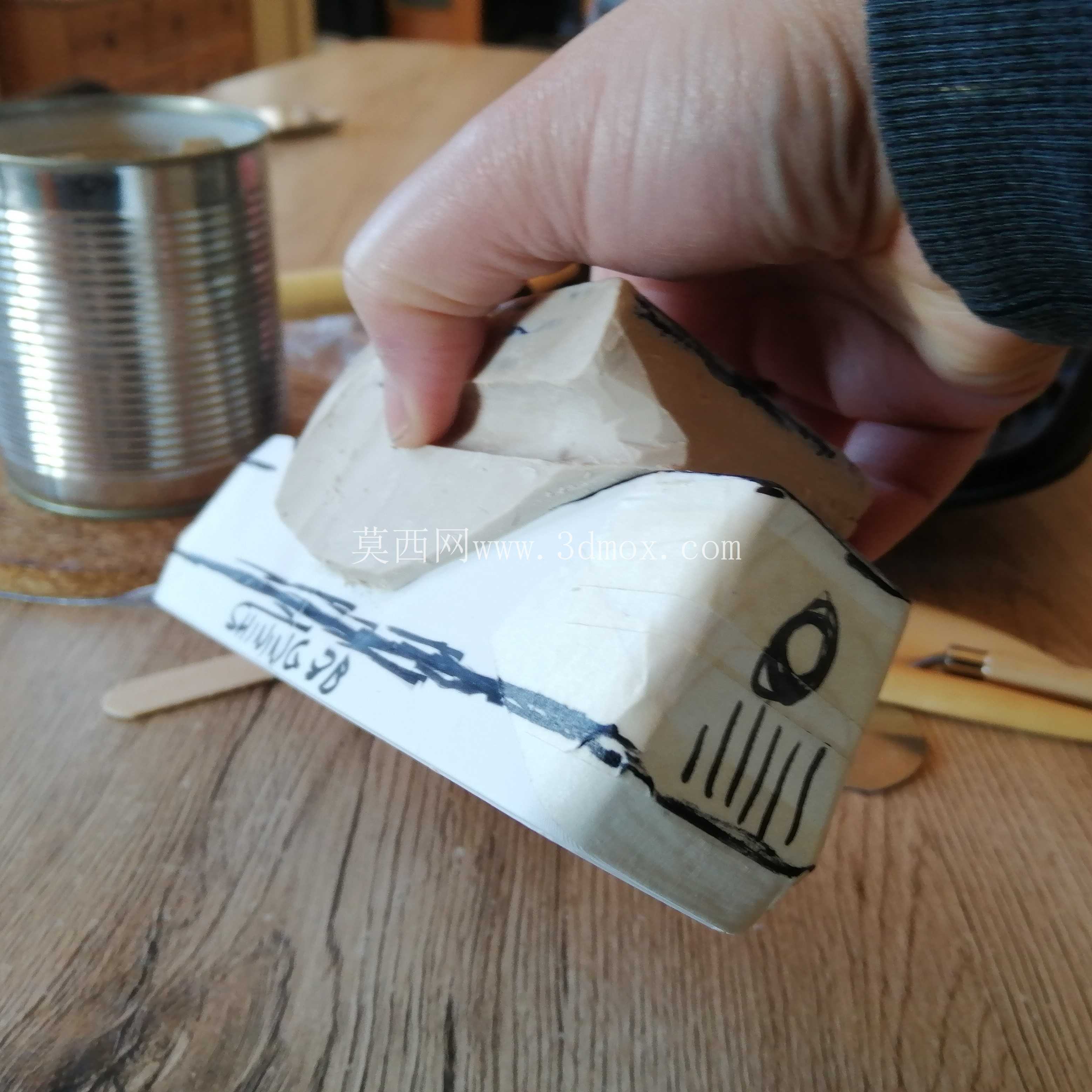

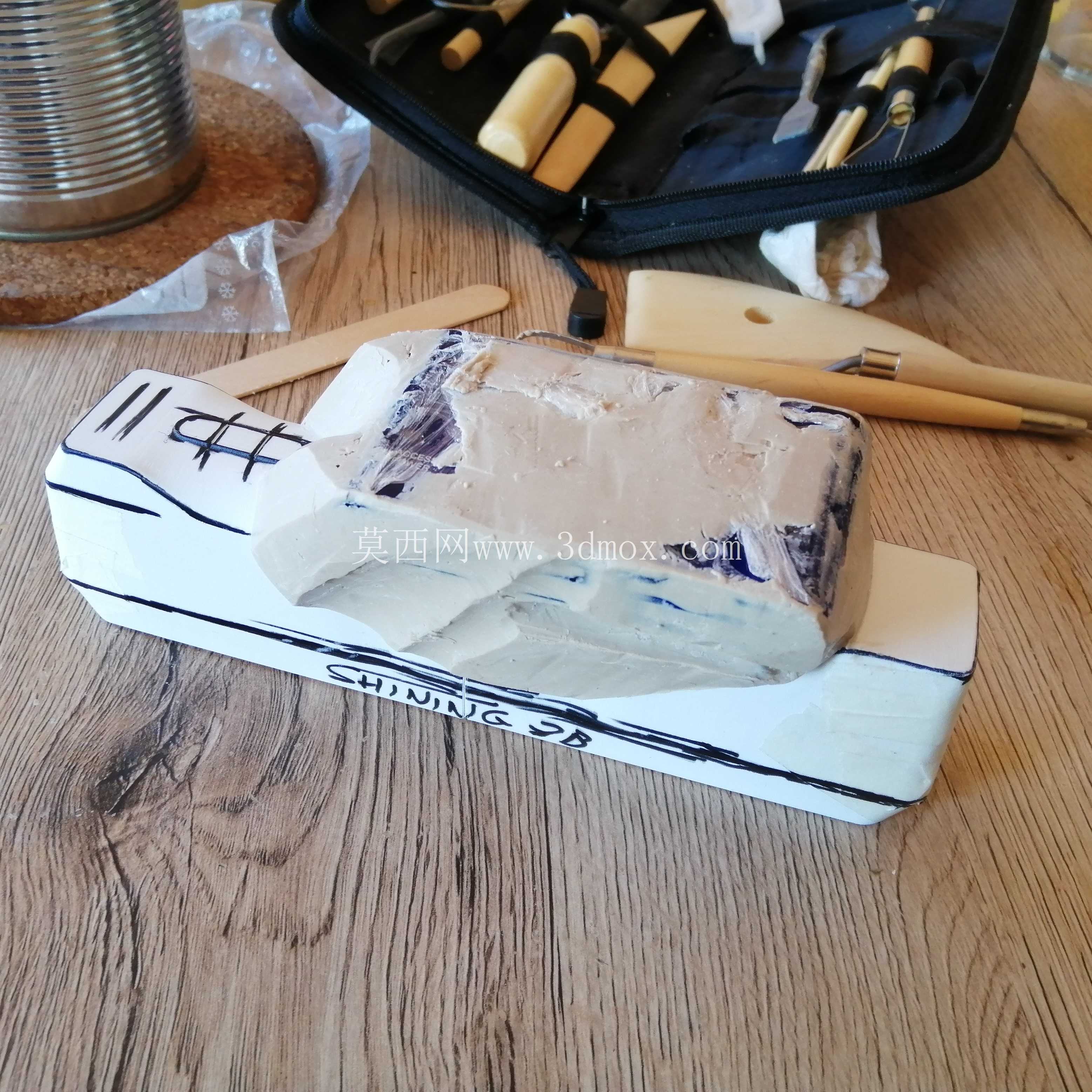

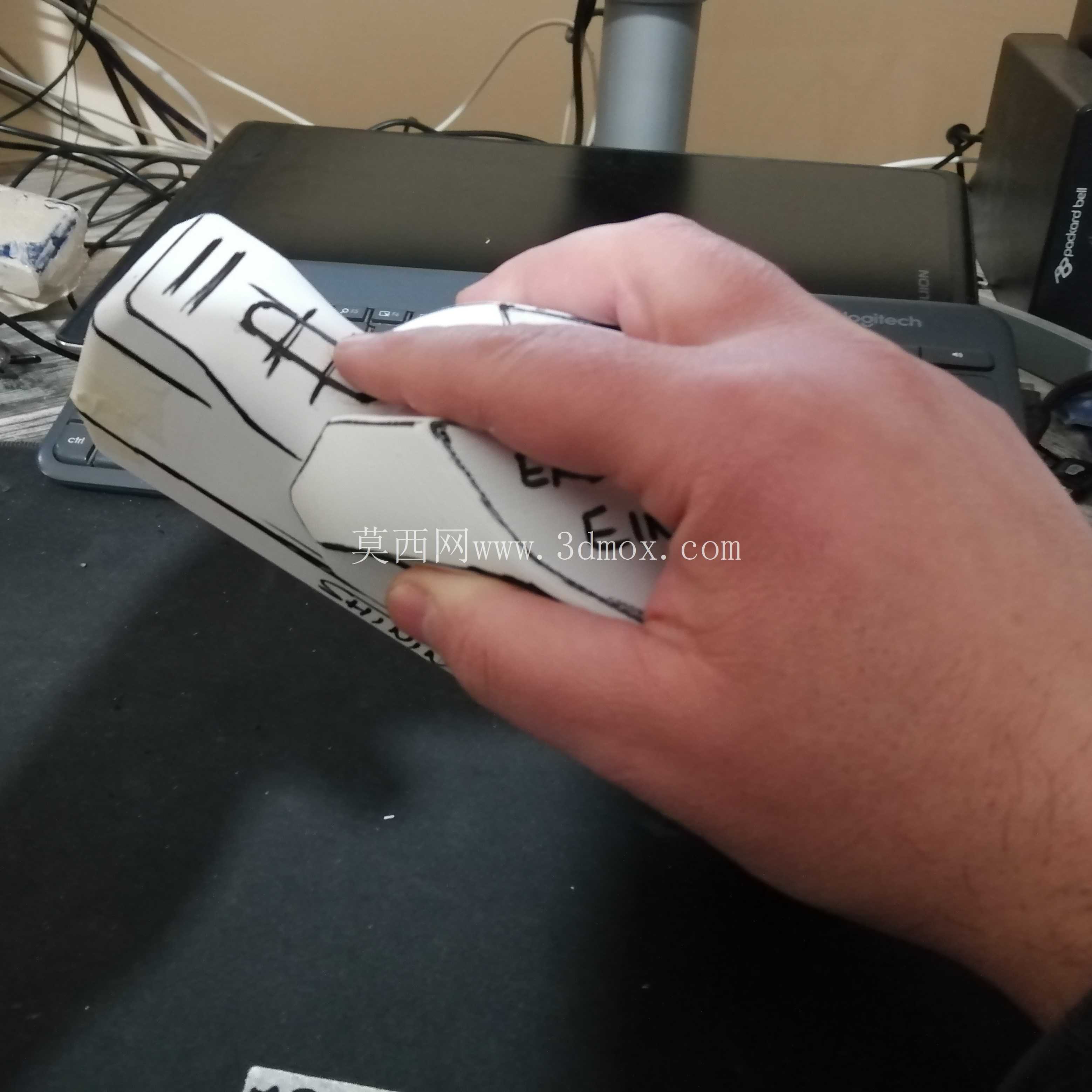

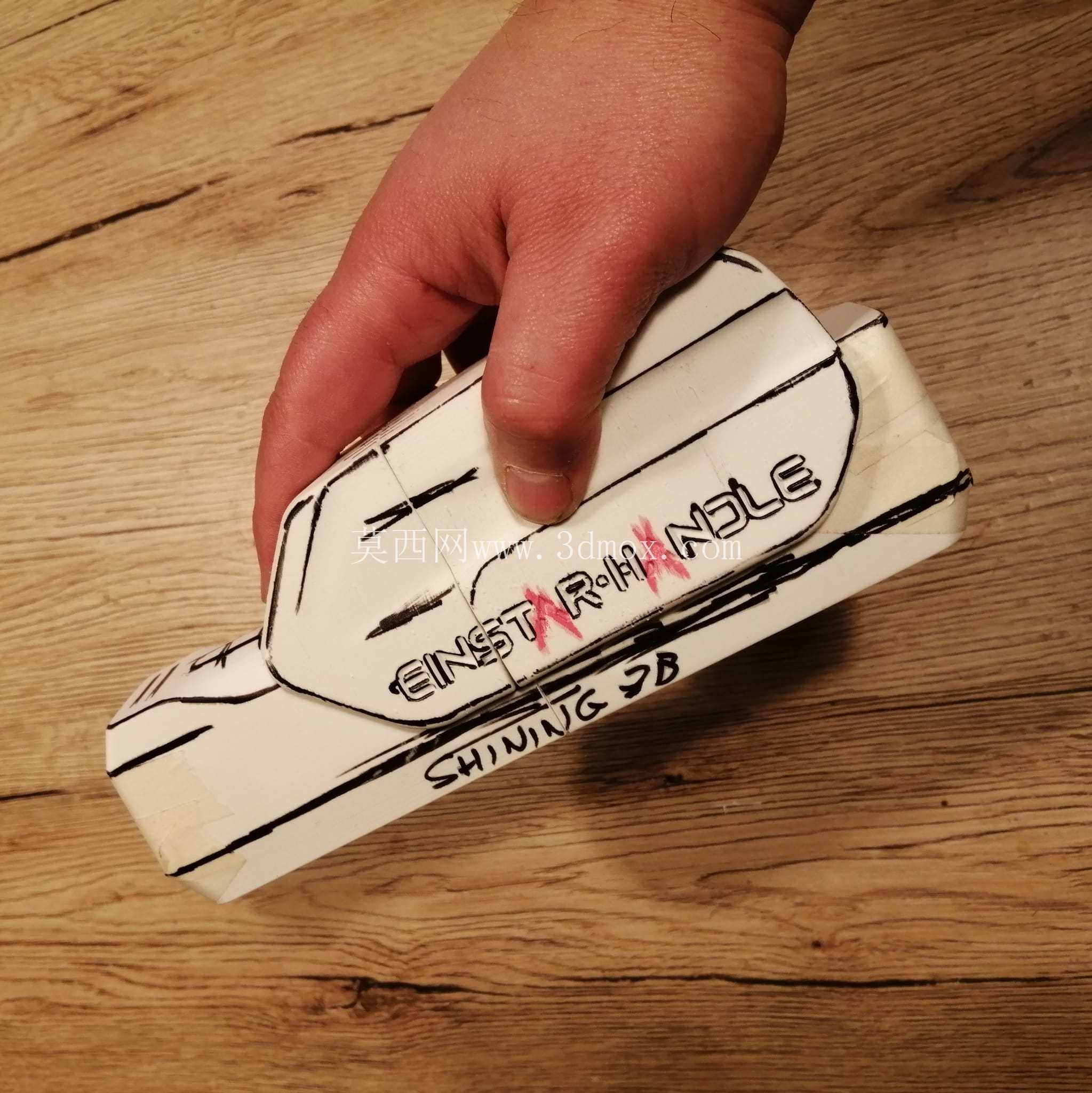

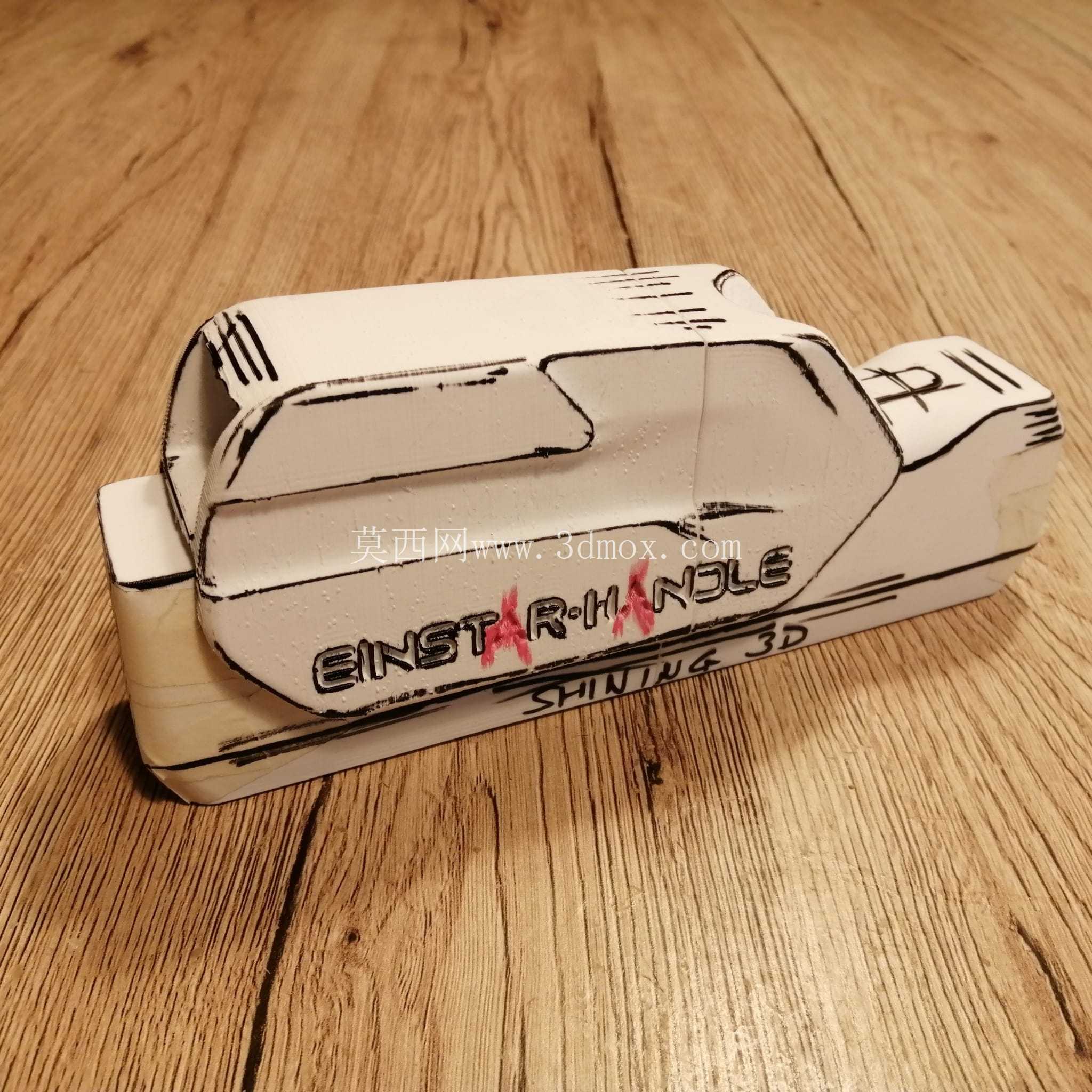

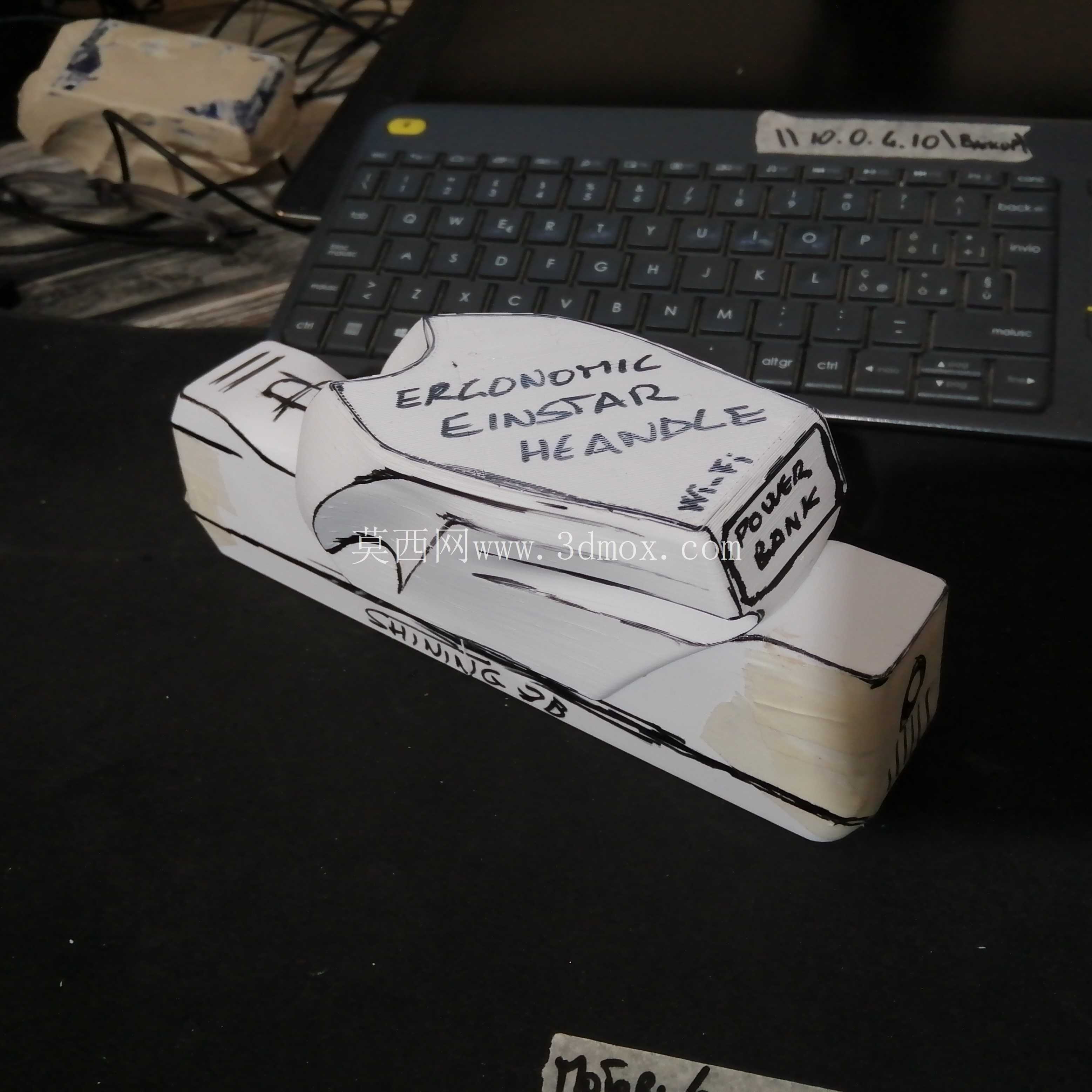

　　这款手持扫描手柄的设计，核心围绕三维扫描作业的实际使用场景展开，面向工业逆向建模、文物数字化采集、中小尺寸工件尺寸检测等需要手持操作扫描设备的作业场景，解决常规扫描设备长时间握持易疲劳、操作按键布局不顺手、外接拓展模块无固定安装位的实际痛点。从实际作业需求出发，设计阶段先完成基础轮廓的草绘迭代，先通过黏土模型完成多轮握持测试，覆盖不同手型的握持姿态，包括正手握持扫描、侧握调整扫描角度、单手持设备长时间作业等常见操作姿态，标记出掌心承压区、手指自然放置位、拇指操作覆盖范围等关键人机交互点位，避免后续结构设计出现握持硌手、按键够不到的问题。

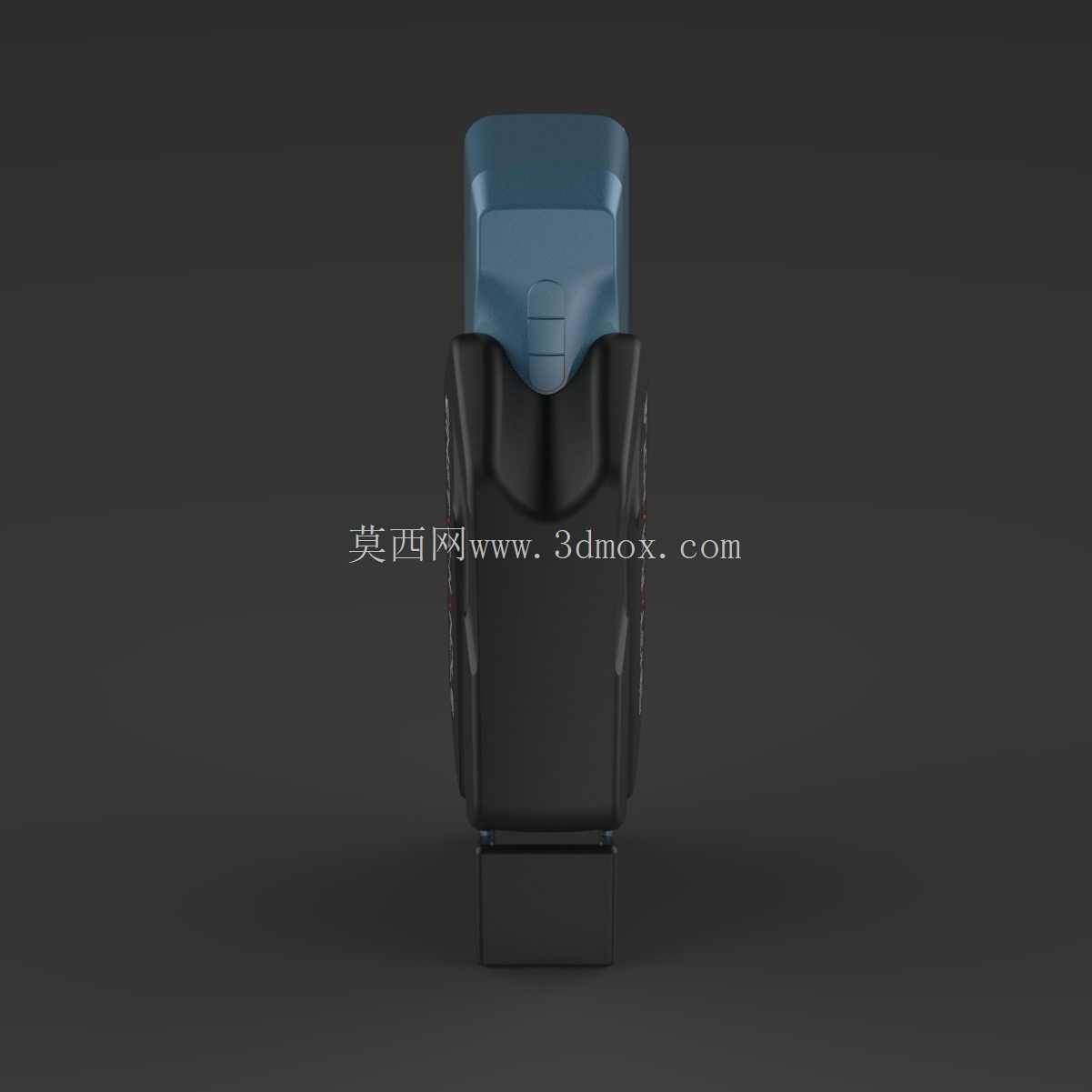

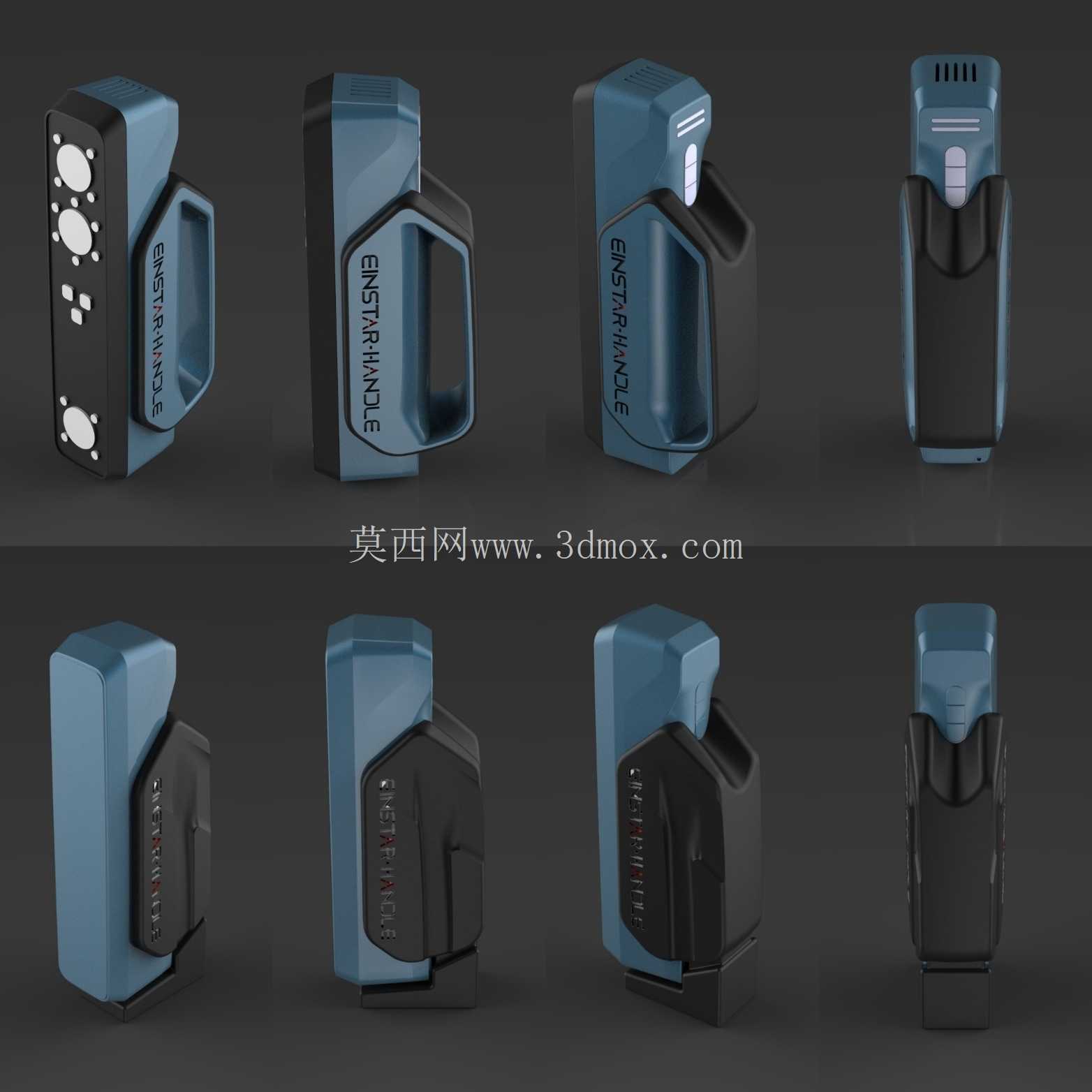

　　结构设计上，手柄主体采用半包式握把轮廓，握把区域做内凹弧度处理，匹配掌心自然贴合的曲线，握把边缘做圆弧过渡，没有尖锐棱角，长时间握持不会产生局部压痕。设备主体与握把的衔接处做了加厚处理，兼顾结构强度与握持时的虎口贴合度，扫描作业时手腕可以保持自然顺直状态，减少长时间抬腕操作带来的劳损。功能布局层面，操作按键全部设置在拇指自然覆盖的正面区域，按键做凸起区分，盲操作时可以通过触感快速识别功能键，不需要低头查看按键位置，保证扫描过程中视线可以始终聚焦在被扫描物体上，提升扫描作业的连贯性。

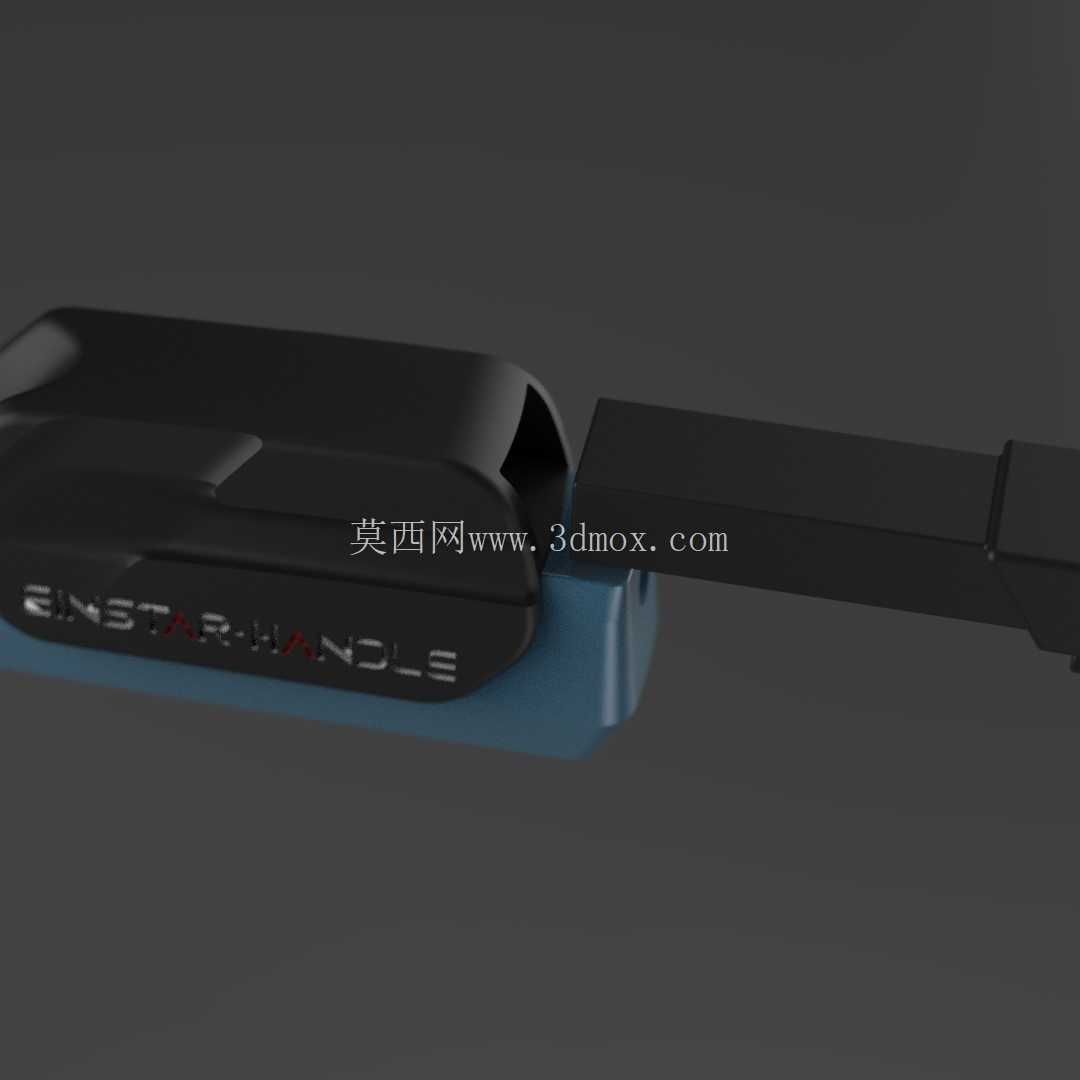

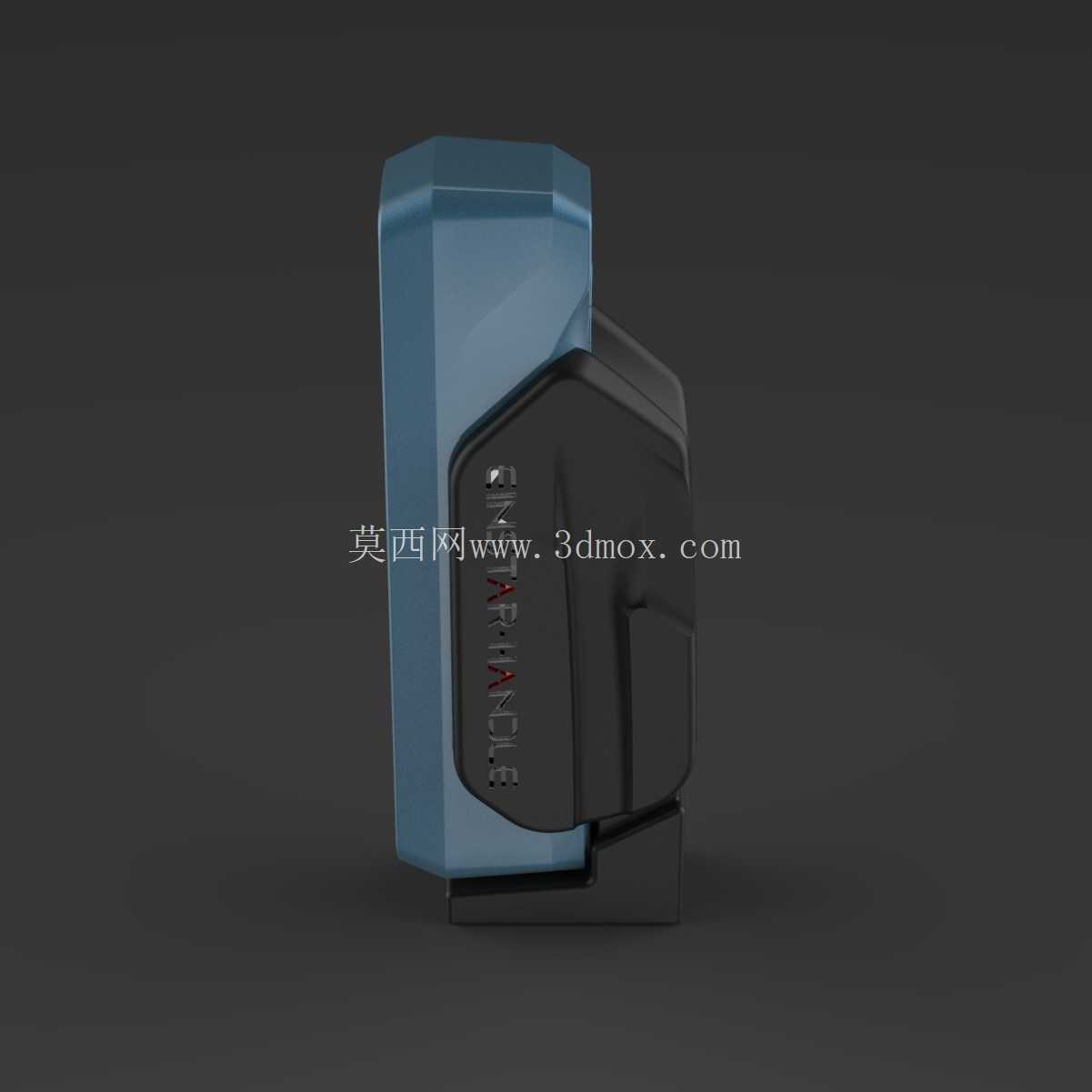

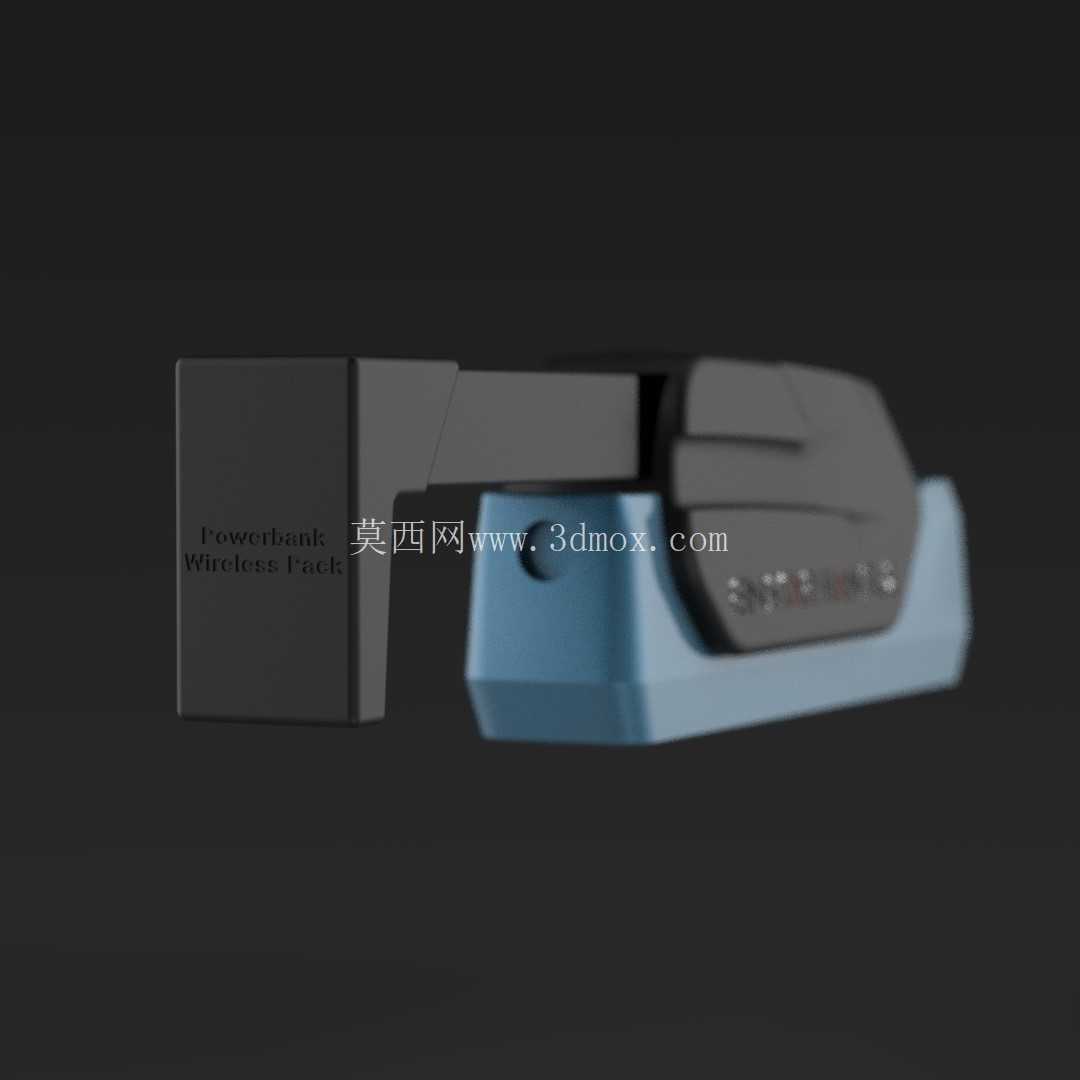

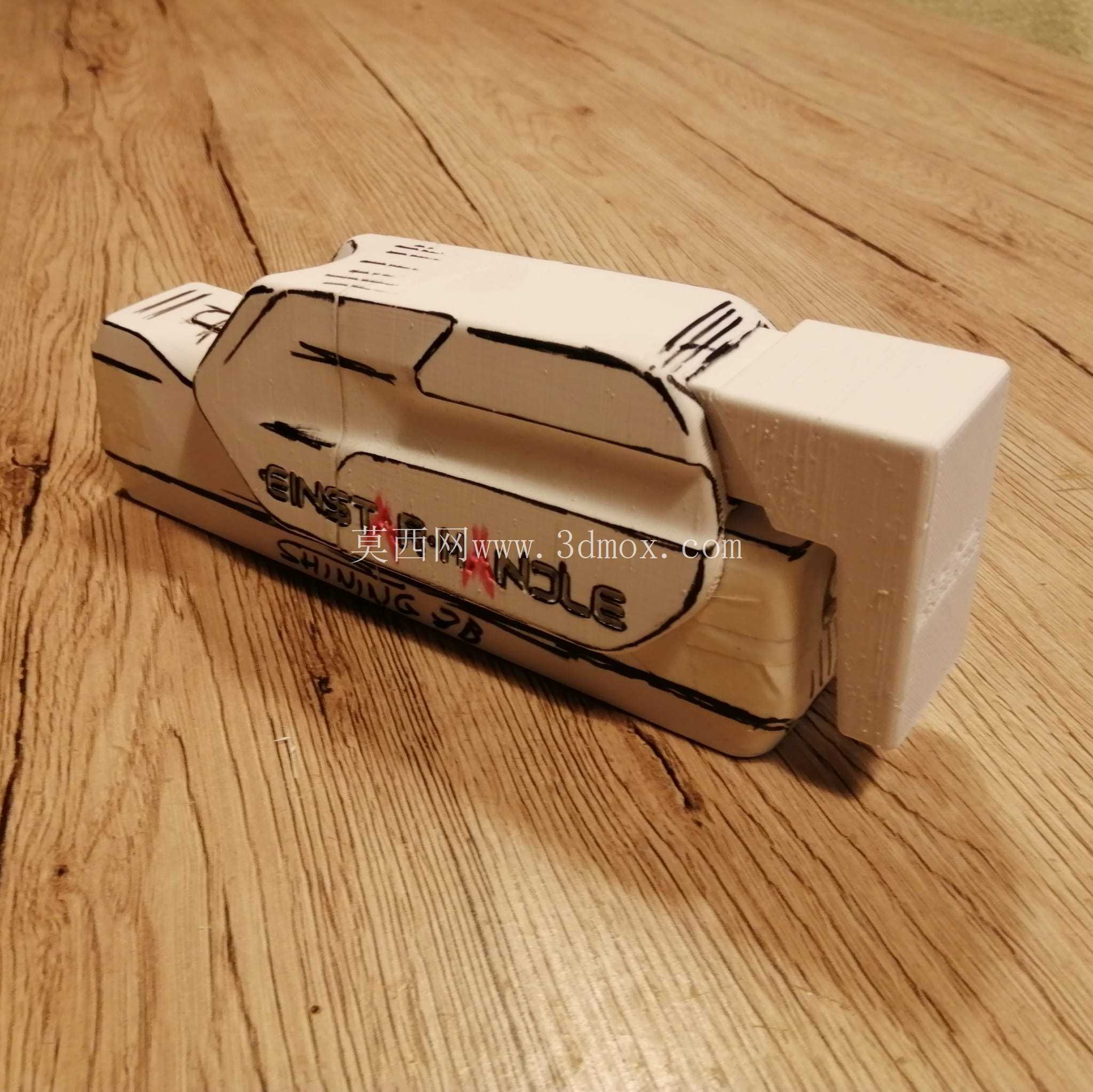

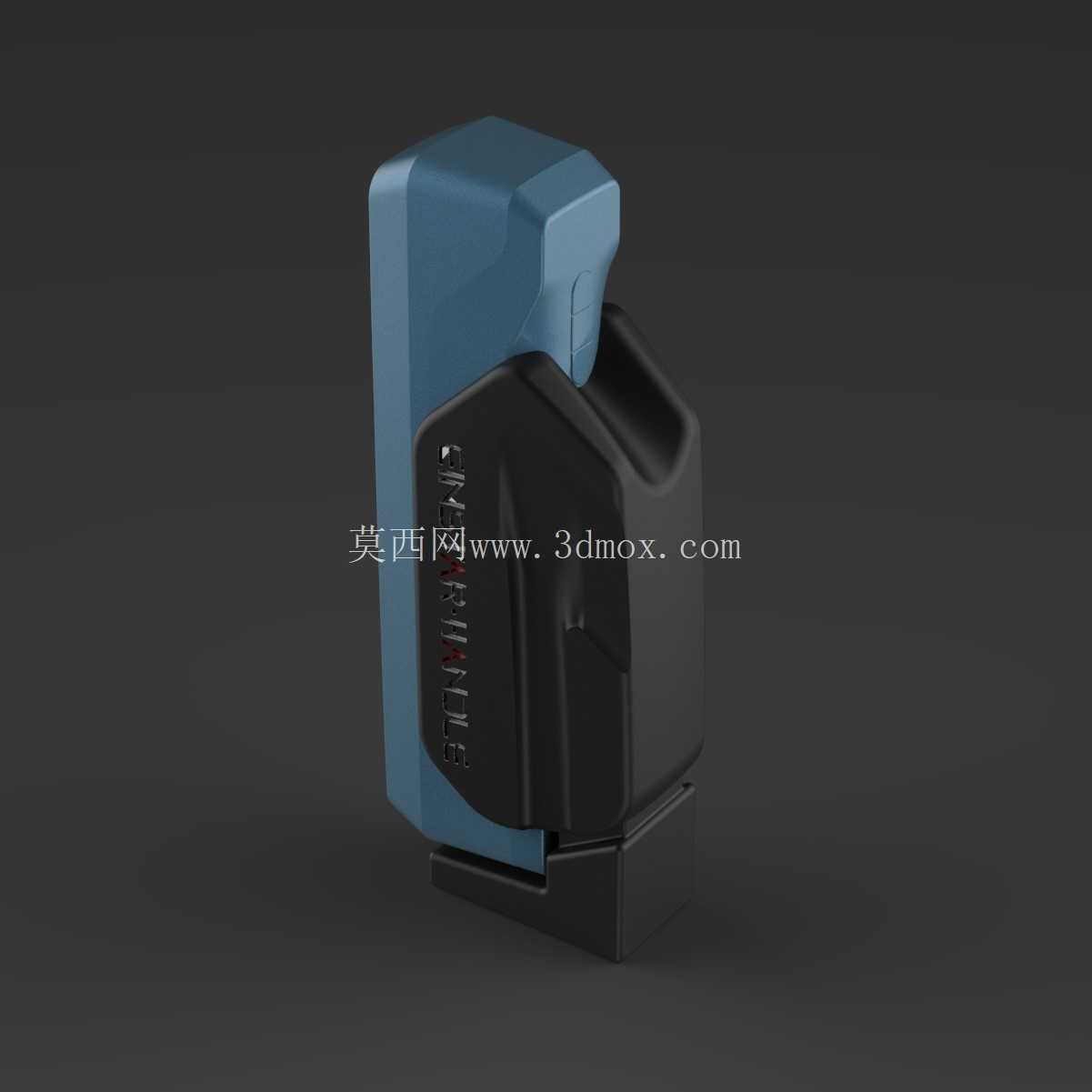

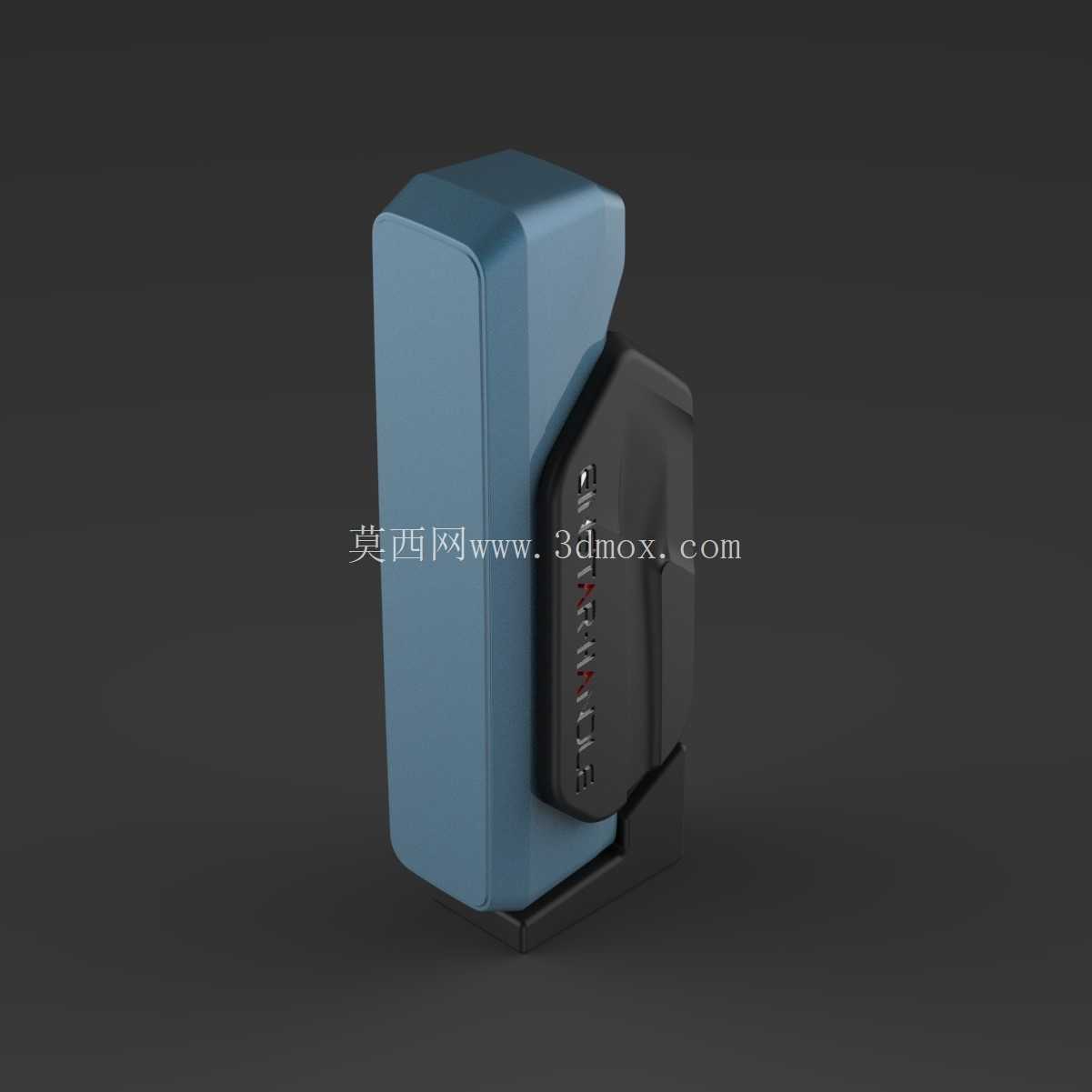

　　手柄侧面预留了拓展模块的安装接口，可以适配移动电源、无线传输模块等外接配件，接口位置做了内嵌式处理，外接模块安装后不会突出握持轮廓，不会干扰正常的握持操作，拓展模块的固定结构采用卡扣式设计，拆装不需要额外工具，作业现场可以快速完成配件更换。外形尺寸上，整体轮廓控制在单手握持的舒适范围内，握把的周长适配绝大多数成年使用者的手型大小，设备底部设计有配套的放置基座结构，基座内腔与手柄底部轮廓完全匹配，作业间隙可以直接将手柄竖直放置在基座上，不需要额外寻找放置平面，也避免扫描镜头直接接触桌面造成刮擦。

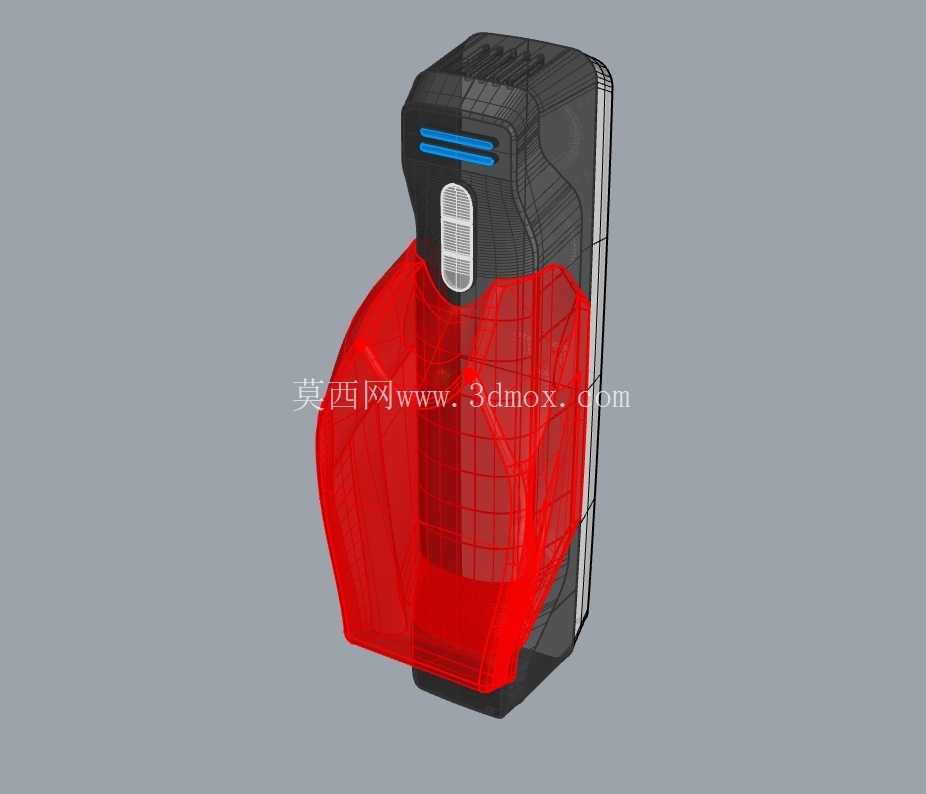

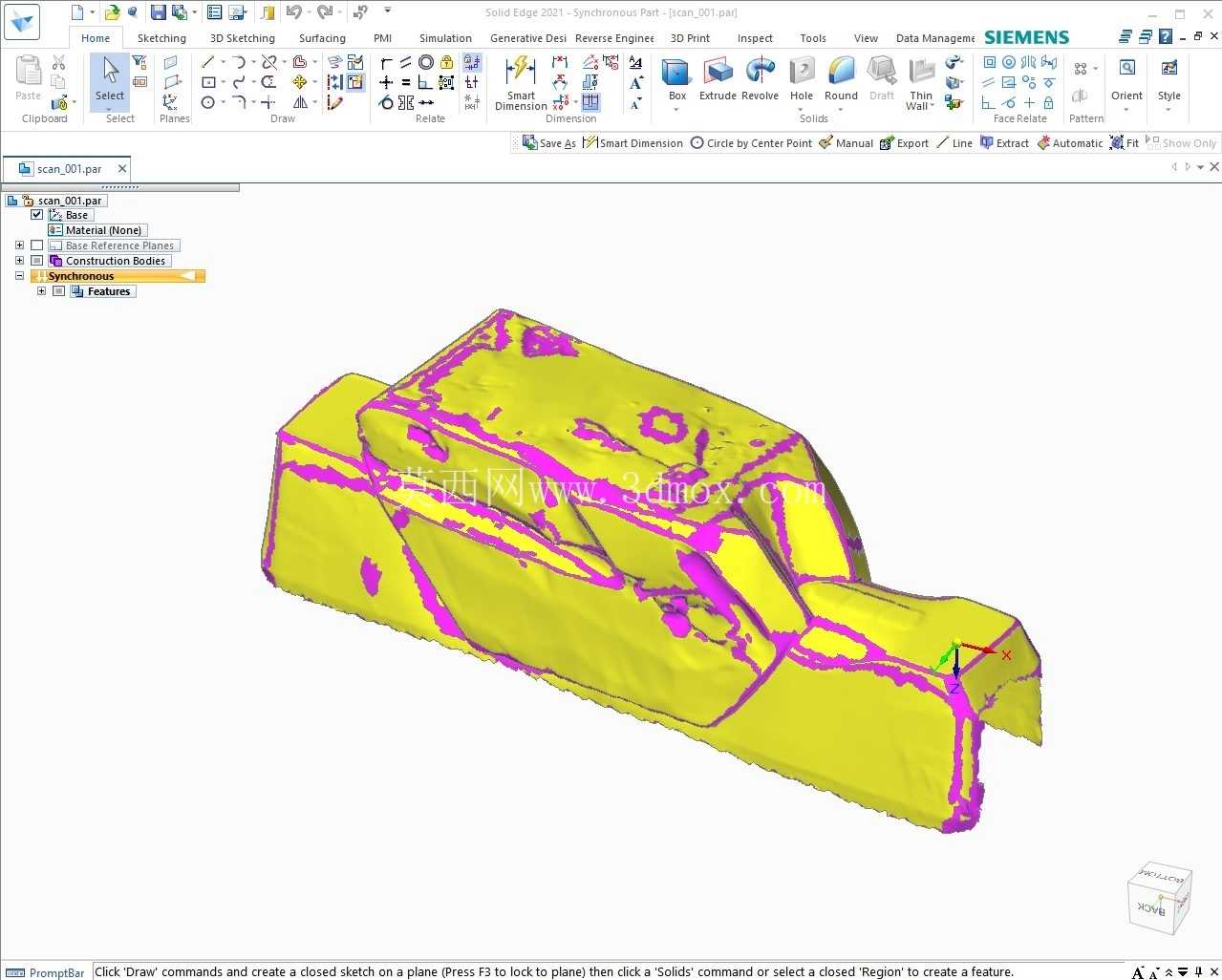

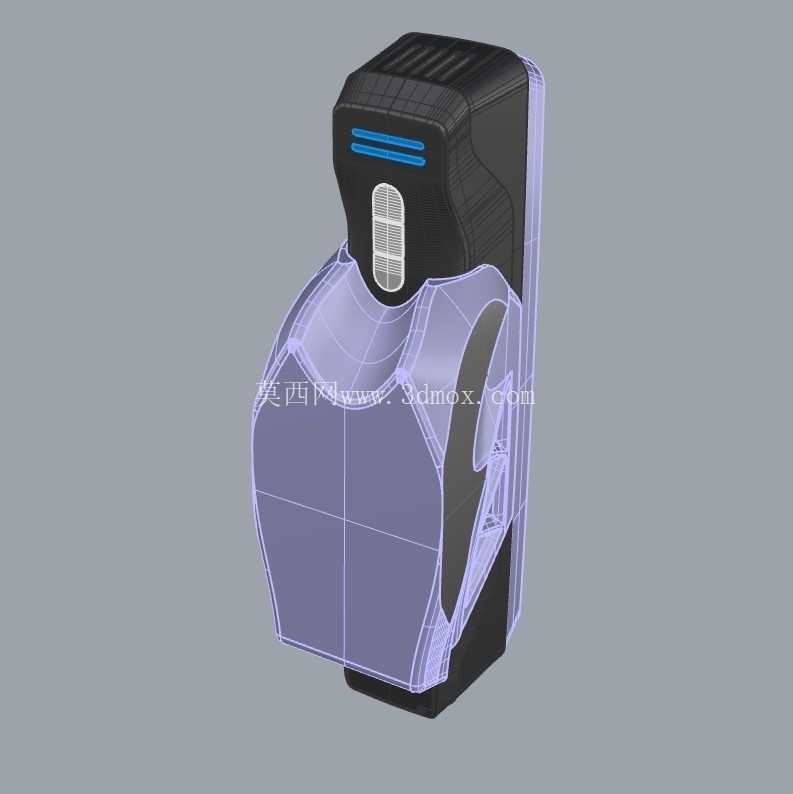

　　结构设计过程中，先通过网格拟合的方式完成基础曲面的构建，再针对握持区域做曲面偏移加厚，保证外壳的结构强度，侧壁结构采用等厚设计，兼顾轻量化与抗摔性能，日常作业中轻微磕碰不会出现外壳开裂的问题。扫描精度适配层面，手柄的结构定位基准与扫描主机的安装位做了同轴度约束，安装后扫描主机的光轴与手柄握持方向的夹角经过多轮调整，保证正常握持扫描时，扫描镜头的视场范围刚好覆盖操作者前方的作业区域，不需要刻意调整手腕角度就能对准被扫描物体。针对不同的扫描作业场景，手柄的重量做了均衡分配，重心落在握把的中心区域，持握时不会出现头重脚轻的问题，单手持设备连续作业1-2小时也不会有明显的负重感。细节设计上，手柄表面的握持区域做了细微的防滑纹理处理，即使手上有少量汗渍也不会出现打滑的情况，按键的按压力度设置在适中区间，按动反馈清晰，不会出现误触或者按动费力的问题。设备的边角全部做了R角处理，不仅提升握持的舒适度，也能在设备意外跌落时分散冲击力，降低外壳损坏的概率。从结构装配的角度，手柄外壳采用上下扣合的装配结构，接缝位置设置在握持区域之外，日常使用中不会因为摩擦导致接缝开裂，内部的走线空间做了预留，拓展模块的接线可以完全隐藏在壳体内部，不会有明线外露干扰操作。
