V型八缸内燃机结构三维设计

项目分类:发动机 发布时间:2026-02-28 ID:1145343
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计
  • V型八缸内燃机结构三维设计

  在商用车动力总成、高性能乘用车辆、小型通用动力机组以及特种作业装备的动力系统开发环节,V型八缸动力单元始终是大排量高功率输出场景的核心选型方案,这类动力装置通过两侧各四缸的V型夹角布局,在缩短整机轴向长度的同时平衡了一阶与二阶往复惯性力,相比直列六缸机型拥有更紧凑的纵向安装尺寸,相比同排量V6机型则能实现更平顺的动力输出与更高的扭矩储备,适配需要持续稳定大动力输出的作业场景。

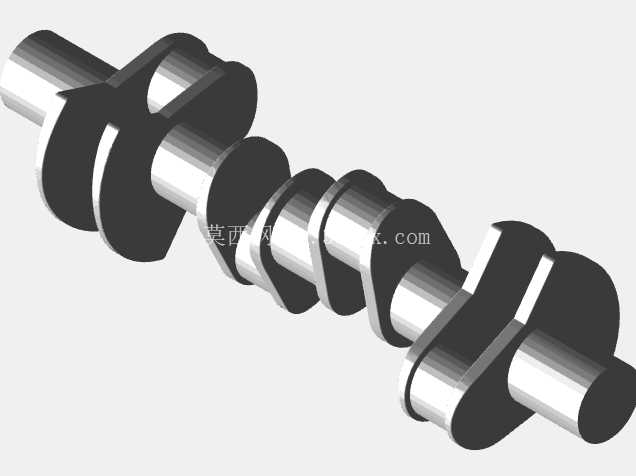

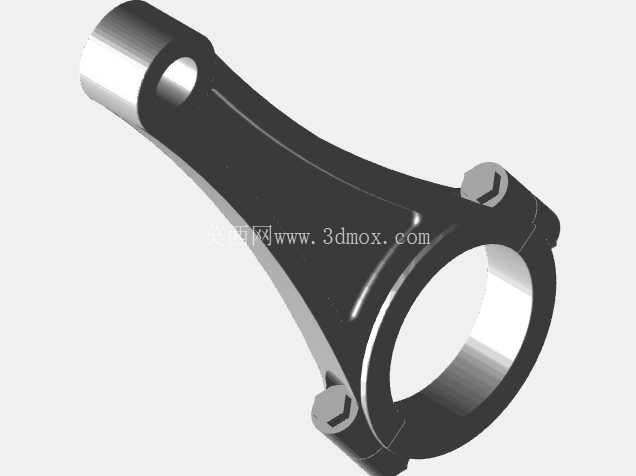

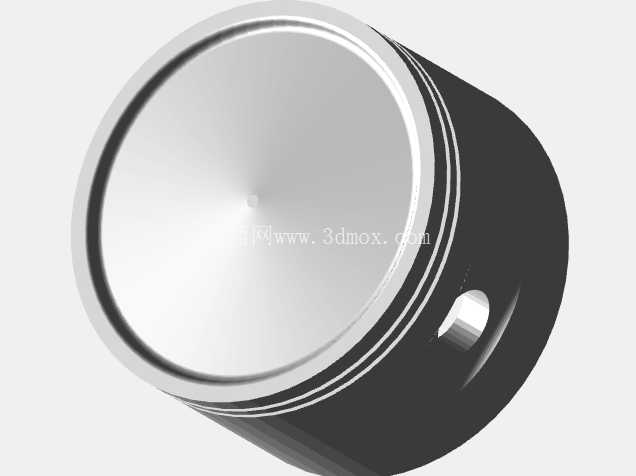

  从结构设计逻辑来看,这套V8动力单元的建模完整还原了量产机型的核心运动副关系,建模过程中首先确定了曲轴的曲柄销相位夹角,按照V型机组的做功间隔角要求完成曲柄排布,确保八个气缸的做功行程均匀错开,避免动力输出出现明显的扭矩波动;活塞组件与连杆的配合尺寸严格按照往复运动的行程边界设定,活塞在上止点与下止点位置时,不会与气缸盖、曲轴箱内壁发生运动干涉,连杆摆动过程中与缸筒内壁的预留间隙满足润滑与热膨胀的设计要求。

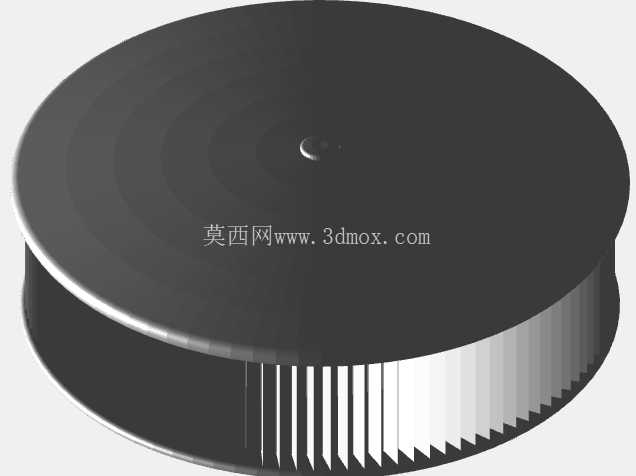

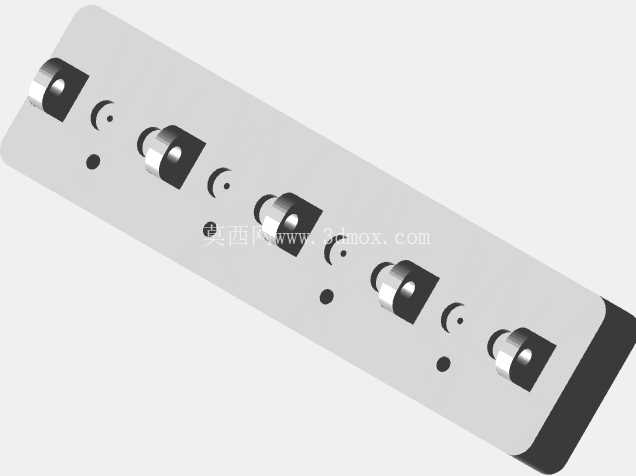

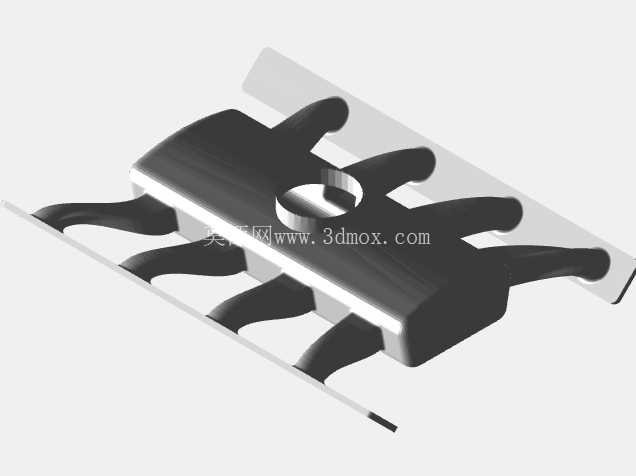

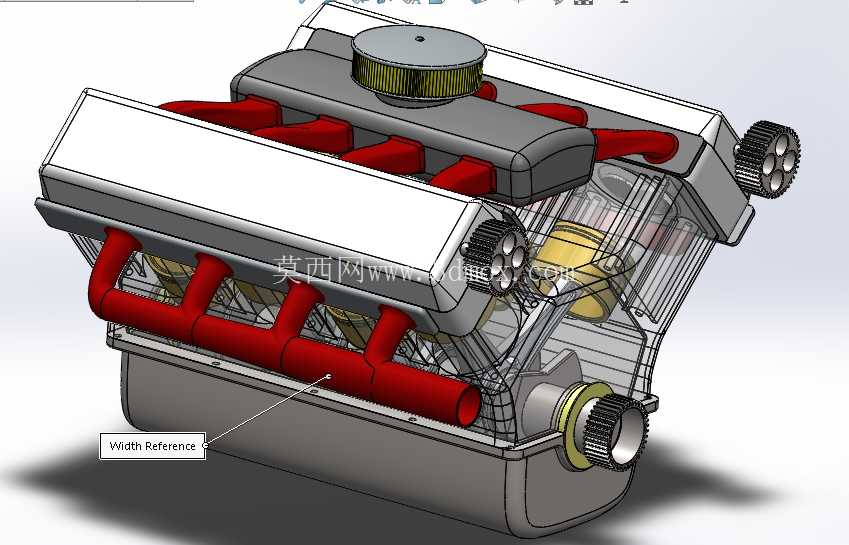

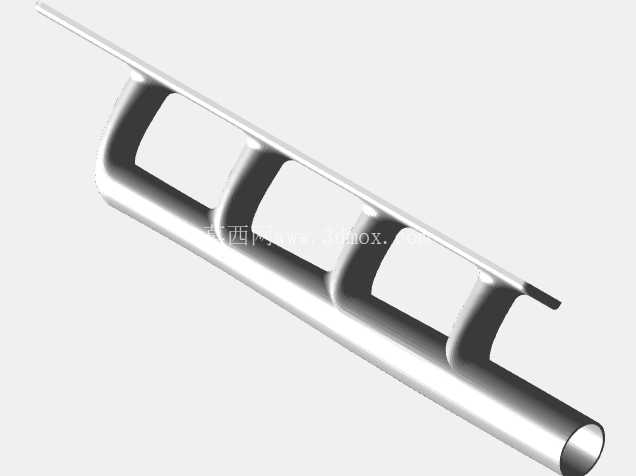

  配气机构部分完整还原了顶置气门的传动路径,两侧气缸盖的进排气门排布对应进气歧管与排气歧管的安装位置,气门的升程行程与凸轮轴的型线位置做了对应约束,能够直观呈现气门开闭与活塞运动的正时匹配关系,这部分结构在建模时特意做了透明化处理,可以清晰观察到内部凸轮、挺柱、气门弹簧的装配关系,方便设计人员核对正时系统的装配逻辑。进气系统的空滤总成布置在V型夹角的中央上方位置,这个安装位置既可以缩短两侧进气道的长度差,保证各缸进气均匀性,也能充分利用V型夹角的闲置空间,压缩整机的整体高度,不会额外增加机舱布置的垂直空间占用;两侧的排气歧管顺着气缸盖外侧排布,走向避开了发动机悬置、附件安装位的预留区域,不会与周边附件产生装配冲突。

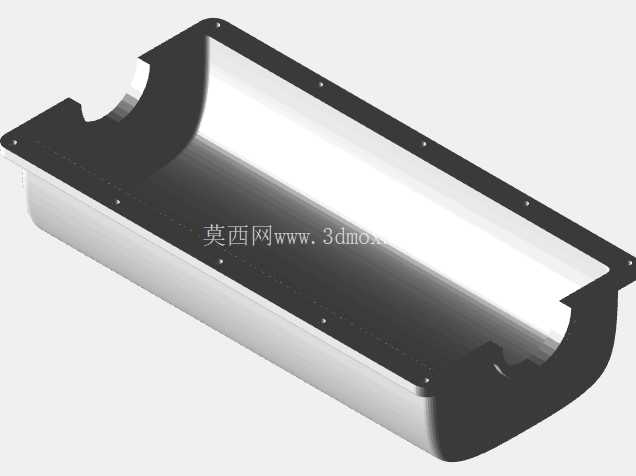

  从安装边界来看,整机的油底壳轮廓做了适配性的造型处理,底部的放油螺塞位置预留了足够的操作空间,曲轴前端的皮带轮、后端的飞轮连接法兰都保留了标准的安装接口尺寸,能够匹配不同类型的变速箱连接需求与前端附件驱动轮系的布置要求;发动机两侧的悬置安装点位置经过重心核算,确保整机安装后的支撑受力均匀,运行过程中不会出现单侧载荷过大的问题。在实际工程应用中,这类V8动力单元的三维模型可用于新机型开发阶段的结构干涉检查、运动仿真验证,也可作为教学演示载体直观展示内燃机的工作原理,帮助设计人员快速理解曲柄连杆机构、配气机构、供给系统之间的装配关系与运动逻辑;建模过程中对各个密封面的连接关系、螺栓孔的排布位置都做了还原,能够直接用于生成工程图纸指导后续的样机加工与装配调试,相比传统的二维图纸设计,三维模型可以提前发现装配过程中可能出现的空间干涉问题,减少样机试制阶段的设计变更次数,缩短动力总成的开发周期。针对不同的应用场景,这套模型的结构参数可以做针对性调整,比如用于特种作业车辆时,可以调整V型夹角的角度来适配特定的机舱宽度要求,调整活塞行程与缸径参数来匹配不同的排量与功率输出需求,模型中各个零件的参数化约束关系保留了调整余量,不需要重新搭建整体结构就能完成参数修改,大幅提升衍生型号的设计效率。
