简化版科利斯蒸汽机阀门机构展示结构

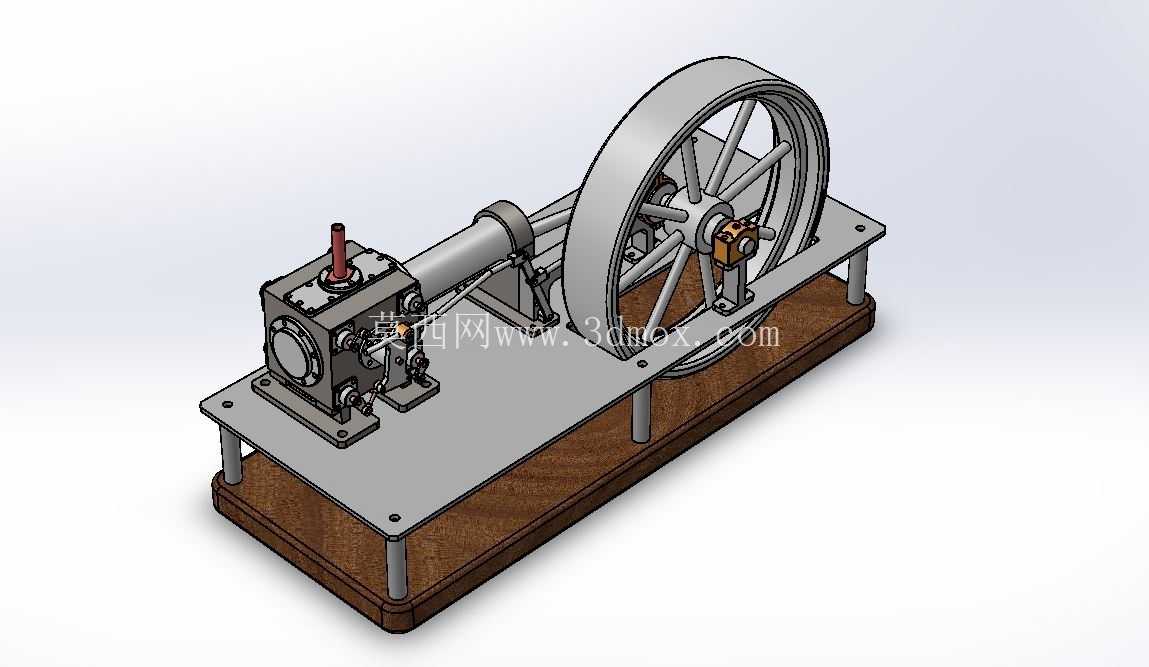

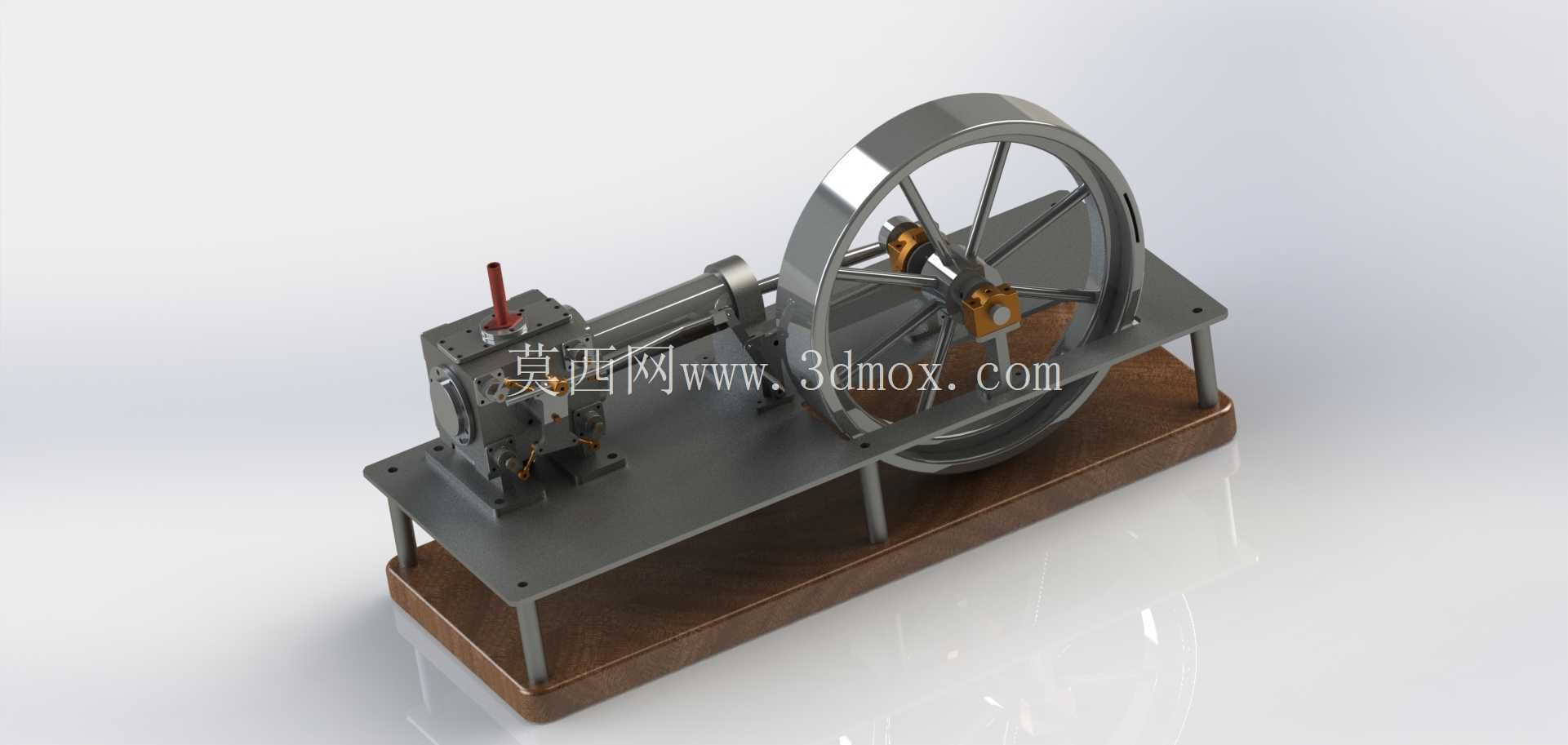

　　这套科利斯蒸汽机结构模型，核心还原了19世纪改良后蒸汽动力装置的核心配气逻辑，区别于早期滑阀式蒸汽机的配气结构，科利斯阀组的独立进排气控制逻辑，能大幅降低蒸汽节流损失，在当时的工厂动力输出、小型电站驱动、纺织机械拖带场景中，曾是核心动力源的主流结构。整套模型做了教学化的简化处理，没有冗余的管线包覆与外壳遮挡，所有运动副的配合关系完全外露，方便学习者直观观察动力传递的完整路径。从结构布局来看，卧式气缸布置在金属安装平台的左侧，缸体上的进排气阀组独立设置，阀杆的联动机构直接和曲轴端的偏心轮连接，配合飞轮侧的调速配重结构，能根据负载变化自动调整进汽时长，这也是科利斯蒸汽机相比传统结构热效率提升的核心设计点。

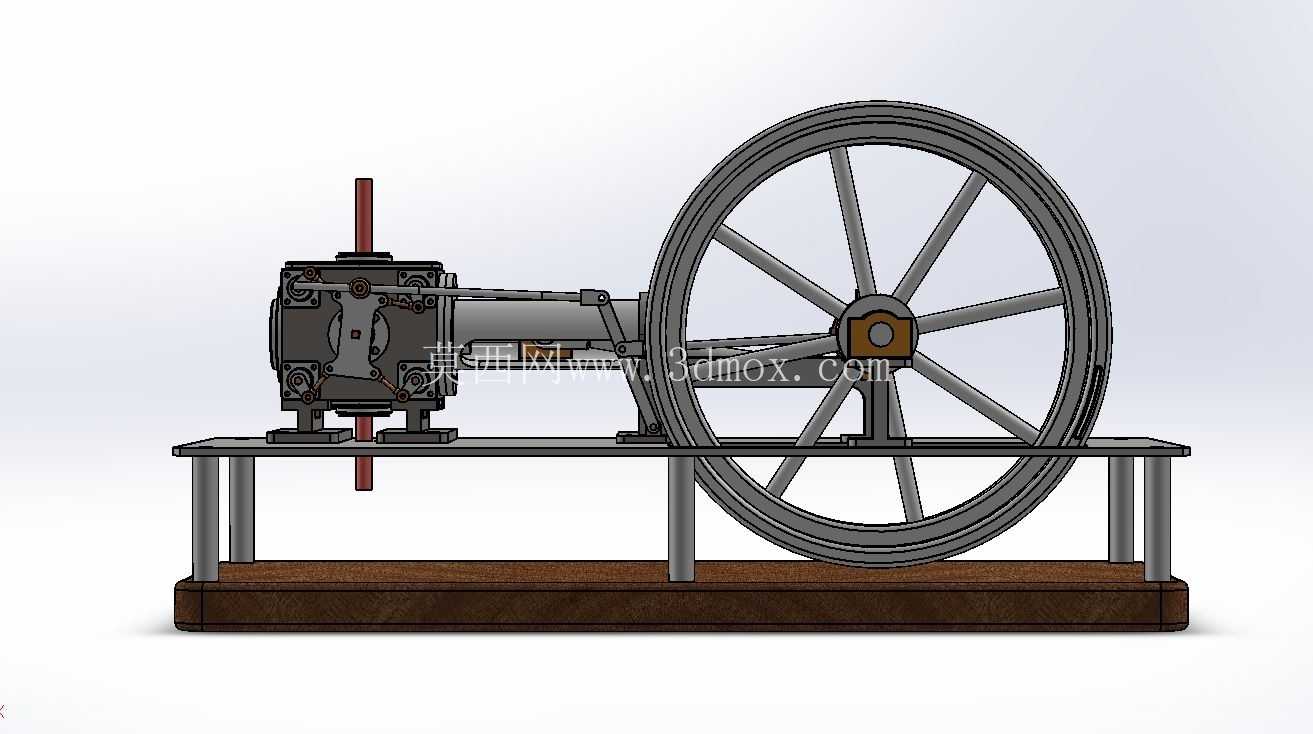

　　安装平台采用双层结构，下层为实木基座，上层为冷轧钢板加工的安装面板，面板上预留了气缸座、轴承座、飞轮支架的全部安装定位孔，各组件的安装边界清晰，气缸轴线与曲轴轴线的同轴度通过面板上的定位止口保证，不需要额外调整找正就能完成装配。飞轮采用辐条式结构，大直径的轮缘设计储存转动惯量，能有效抵消活塞往复运动的扭矩波动，让输出轴的转动更平稳，这也是低速蒸汽机普遍采用大直径飞轮的核心原因。活塞组件与曲轴的连接采用十字头滑块结构，把活塞的直线往复运动通过连杆转化为曲轴的旋转运动，十字头的导向面和安装平台上的导向槽配合，能避免活塞承受侧向力，减少缸套的偏磨问题，这个结构设计在后续的内燃机、往复泵设备中也被广泛沿用。

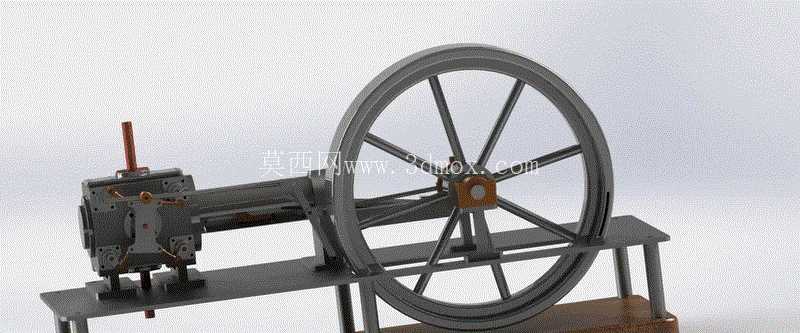

　　模型中所有运动部件的配合间隙都按照实际装配公差做了还原，阀杆与阀套的滑动配合、曲轴与轴承座的转动配合、连杆两端的铰接配合都没有做干涉简化，能直接用于运动仿真演示，观察不同曲轴转角下阀门的开闭时序、活塞的位置变化、飞轮的转动状态之间的对应关系。在实际工程场景中，这类科利斯蒸汽机的阀门机构调试是运维的核心要点，进汽阀的开启提前角、关闭滞后角直接影响设备的输出功率与蒸汽消耗，模型中把阀组的调节结构也做了等比例还原，能直观看到调节连杆长度对配气相位的影响，对于理解往复式动力机械的配气逻辑有很强的参考价值。

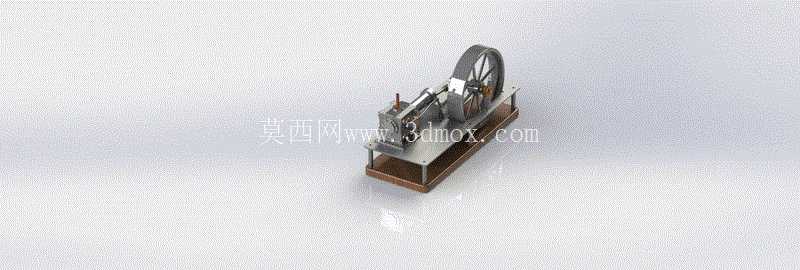

　　整套结构的安装尺寸适配教学演示台的摆放需求，基座底部做了防滑处理，运行演示时不会出现移位，各外露部件没有尖锐棱角，满足教学场景的安全使用要求。区别于全细节的工业级蒸汽机模型，这个简化版本保留了核心的功能结构，去掉了锅炉、冷凝回路、润滑系统等外围辅助部件，把学习的注意力集中在动力转换与阀门控制的核心逻辑上，不管是用于机械原理课程的演示教具，还是作为三维建模练习的参照结构，都能清晰传递科利斯蒸汽机的设计精髓。在建模逻辑上，所有零件都采用参数化建模方式，气缸内径、活塞行程、飞轮直径、连杆长度这些核心参数都可以根据需求调整，修改参数后能自动更新所有关联部件的尺寸，适配不同规格的蒸汽机改型设计参考。
