通讯设备用ZK-4KX散热模组结构设计

在户外通讯基站、工业现场通讯终端、嵌入式通讯采集设备的部署场景中，设备内部功率器件的散热可靠性始终是结构设计环节的核心考量点，这款ZK-4KX对应的散热结构件，正是针对密闭式通讯设备的被动散热需求完成的结构设计。从实际应用场景来看，这类散热结构常被安装在通讯设备的功率放大模块、电源转换模块旁，设备运行时产生的热量通过接触面传导至散热鳍片区域，配合设备内部的空气对流完成热量交换，避免功率器件因长期高温运行出现性能衰减、寿命缩短的问题。

设计过程中首先考虑的是安装边界的适配性，整个结构采用侧边卡扣式安装逻辑，壳体两侧预留的C型卡槽可以直接卡入通讯设备机箱的预设导轨，不需要额外设计复杂的固定支架，安装时只需要沿着导轨推入到位即可完成固定，拆卸维护时也可以直接沿导轨抽出，大幅降低现场运维的操作难度。结构主体的散热区域采用等间距平行鳍片设计，鳍片的厚度与间距经过匹配计算，既保证足够的散热接触面积，也避免鳍片间距过小导致积灰堵塞风道，在多粉尘的工业现场使用时，常规的压缩空气吹扫就可以完成鳍片缝隙的清洁，不需要拆解设备。

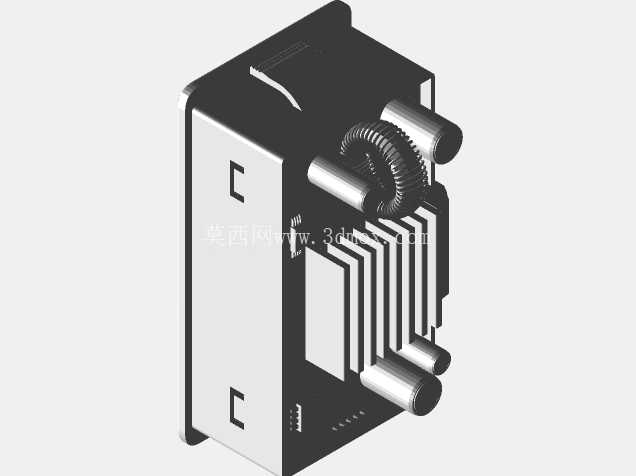

结构上集成的多组圆柱型接口是对应通讯设备的同轴连接端口，端口位置与鳍片区域保持了足够的安全间距，避免插拔连接线时手部触碰高温鳍片造成烫伤，同时端口的突出高度经过严格控制，不会超出设备整体的安装轮廓，在多台设备密集并排安装的机柜场景中，不会出现相邻设备接口干涉的问题。结构侧面预留的细小定位孔位，是用于安装温度检测传感器的预留位，生产装配时可以直接将NTC温度传感器卡入孔位，不需要额外打胶固定，传感器的检测端面直接接触散热基体，可以精准采集散热结构的实时温度，为设备的过热保护逻辑提供准确的温度数据。

从外形尺寸的匹配逻辑来看，整个结构的宽度、高度都严格遵循标准通讯机箱的安装尺寸规范，深度方向的尺寸控制在单槽位设备的允许范围内，不会占用相邻槽位的安装空间，在标准19英寸机柜中部署时，可以和其他通讯模块混装，不需要调整机柜的内部安装横梁位置。结构的外壳主体采用导热性能优异的金属材质一体成型，散热鳍片与外壳基体之间没有拼接缝隙，避免了拼接结构带来的接触热阻，热量可以快速从功率器件安装面传导至所有鳍片表面。

在结构细节的处理上，所有鳍片的边缘都做了微小的倒角处理，避免生产装配、运维操作时锋利的金属边缘划伤操作人员，外壳的边角位置也做了圆弧过渡，没有尖锐的直角结构，在设备运输、安装过程中即使出现轻微磕碰，也不会出现外壳变形卡滞导轨的问题。连接端口的周围设计了一圈凸起的防护筋，可以在端口受到侧向冲击力时承担部分外力，避免端口根部的焊接点因受力出现脱焊、断裂的问题，提升设备在复杂振动工况下的连接可靠性。

这类散热结构的设计不需要额外配置散热风扇，完全依靠被动散热完成热量交换，没有运动部件也就不存在风扇磨损、风扇异响的故障点，可以在无人值守的通讯站点长期稳定运行，减少后期的运维更换成本。结构表面采用哑光黑色的导热涂层处理，既可以提升结构的热辐射散热效率，也可以避免金属外壳在潮湿环境下出现氧化锈蚀的问题，在南方高湿环境、沿海盐雾环境下部署时，涂层可以对金属基体起到有效的防护作用，延长结构的整体使用寿命。
