树莓派Zero分体式卡扣保护外壳结构

　　这款分体式保护壳体针对树莓派Zero开发板的实际部署场景设计，日常嵌入式项目调试、小型物联网终端搭建、便携智能设备原型开发过程中，裸露的开发板容易受接线拉扯、桌面金属碎屑短路、日常磕碰等问题影响，壳体可完全包覆核心板体，同时预留所有对外接口的对位开口，不会干涉外接线材的插拔操作。上下盖采用无螺丝卡扣式配合结构，扣合后边缘贴合紧密，不需要额外紧固件即可完成装配，日常需要调整板载跳线、更换外接模块时，直接沿接缝处撬开即可拆分上下盖，反复拆装也不会出现连接结构磨损松垮的问题。壳体内部预留了与开发板安装孔位对应的定位凸台，板体放入下盖后可被凸台限制横向位移，不会在壳体内晃动偏移，避免运输或移动过程中板体与壳壁摩擦刮伤阻焊层。

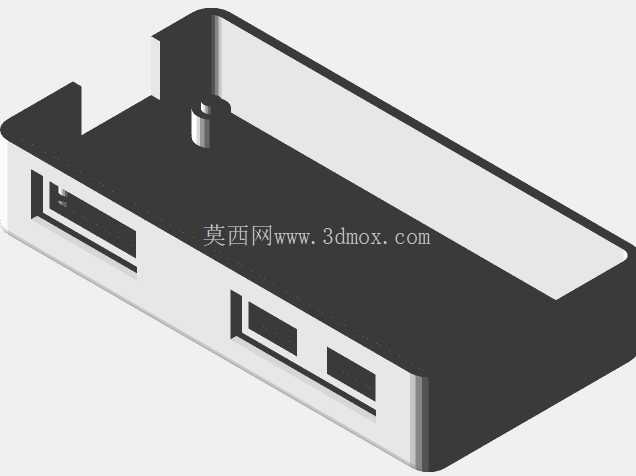

　　接口开口位置严格匹配树莓派Zero的接口排布，包括Mini HDMI接口、Micro USB供电与数据接口、Micro SD卡槽位置都做了精准对位，开口边缘做了小尺寸倒角处理，插拔线材时不会被壳体边缘卡滞，也不会刮伤线材外被。壳体内部空间做了冗余设计，除了容纳裸板之外，还预留了薄型散热片的安装空间，用户如果需要给主控芯片加装导热硅胶片或者薄铜散热片，不需要额外打磨壳体即可顺利扣合上盖，不会出现顶盖压到散热片导致板体受力变形的问题。上下盖的分型面选在壳体侧壁中部位置，配合面做了一圈止口结构，扣合后上下盖不会出现错位偏移，同时可以阻挡日常使用中的灰尘从接缝处进入壳体内部，减少板表面积灰导致的绝缘下降问题。

　　壳体边角位置全部做了圆弧过渡处理，没有尖锐棱角，手持移动或者嵌入到其他设备内部时，不会划伤操作人员或者其他设备的连接线材。侧壁厚度保持均匀，整体壁厚控制在1.5mm左右，既保证了壳体的结构强度，日常手持捏压不会出现明显形变，也不会因为壁厚过大导致整体外形尺寸超标，适配多数小型嵌入式项目的安装空间要求。在做结构设计时，优先考虑了3D打印的成型工艺特性，所有结构都没有倒扣或者需要支撑的悬空面，打印时不需要添加额外支撑结构，打印完成后只需要简单去除毛边即可直接装配使用，降低了自制壳体的加工难度。

　　壳体外表面做了平整化处理，没有多余的装饰筋条或者凸起结构，方便用户根据项目需求在表面粘贴标签、开孔加装按键或者指示灯导光柱，适配不同定制化项目的改造需求。针对嵌入式长期部署的场景，壳体在对应主控芯片、电源芯片的位置没有做封闭结构，保留了一定的散热间隙，即使长时间满负载运行，壳体内的热量也可以通过接缝和开口位置自然散出，不会因为密闭空间导致芯片过热降频。安装固定方面，下盖底部预留了两个小型固定孔位，可以通过M2螺丝将整个带壳的开发板固定在设备机架、项目外壳内部或者定制支架上，不需要额外做固定夹具，适配各类固定安装场景。卡扣结构设计在壳体的四个边角位置，每个卡扣的扣合量控制在0.8mm，既保证扣合后的连接强度，日常移动或者轻微摔落不会出现上下盖脱开的情况，也不会因为扣合量过大导致拆装时需要用过大的力气，避免撬坏壳体或者损伤内部的开发板。
