板端SATA高速数据传输连接器结构

在消费电子、工业控制计算机、存储服务器等设备的硬件链路搭建中，板端SATA连接器是承担存储介质与主控板之间高速串行数据传输的核心接插部件，这类连接器的设计合理性直接影响存储链路的信号完整性、连接可靠性以及整机装配的适配性。从实际工程应用场景来看，这类连接器主要焊接在PCB主板表面，用于对接硬盘、光驱等SATA接口存储设备，在台式机主板、工业工控板、NAS存储阵列板卡上都有广泛部署，需要兼顾多次插拔的结构耐久性、高速信号传输的抗干扰能力，以及表面贴装工艺的焊接适配性。

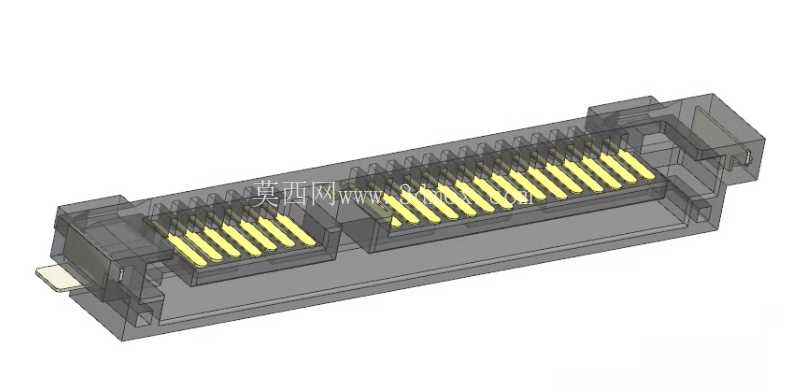

从产品功能特性来看，该连接器采用双排错位接触端子布局，端子接触区采用镀金工艺设计，能够降低接触电阻，减少高速信号传输过程中的阻抗不连续问题，避免信号反射导致的传输误码；连接器外壳采用耐高温绝缘工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的高温冲击，不会出现壳体变形、端子移位的问题；外壳两侧设置有导向卡扣结构，在公头对接时能够提供导向定位，同时在插接到位后提供适度的卡持力，避免设备运输、运行过程中受振动影响出现接口松脱、接触不良的故障。接触端子采用弹性铜合金材质冲压成型，端子尾部设计为SMT贴装焊盘，能够直接与PCB表面的焊盘对齐焊接，无需额外的通孔插装工序，适配现代高密度PCB的表面贴装生产工艺，能够提升整板的焊接生产效率。

在设计思路层面，这类板端SATA连接器的开发需要平衡多维度的工程约束：首先是信号层面，需要严格控制相邻端子之间的间距与平行长度，减少端子间的串扰，同时端子的阻抗设计需要匹配SATA协议要求的差分阻抗标准，保证高速信号传输过程中的信号质量，满足不同版本SATA协议的传输速率要求；其次是结构强度层面，端子的弹性臂长度、折弯角度需要经过反复校核，保证在规定的插拔寿命周期内，端子的接触正压力始终保持在合理区间，既不会因为压力过大导致插拔力超标、公头母头磨损过快，也不会因为压力过小导致接触电阻过大、连接可靠性下降；再者是装配适配层面，连接器的本体高度、焊盘位置、定位柱尺寸需要严格匹配PCB设计的封装尺寸，定位柱与PCB定位孔之间采用间隙配合，能够在SMT贴装过程中提供精准定位，避免贴装偏移导致的焊接虚焊、连焊问题。

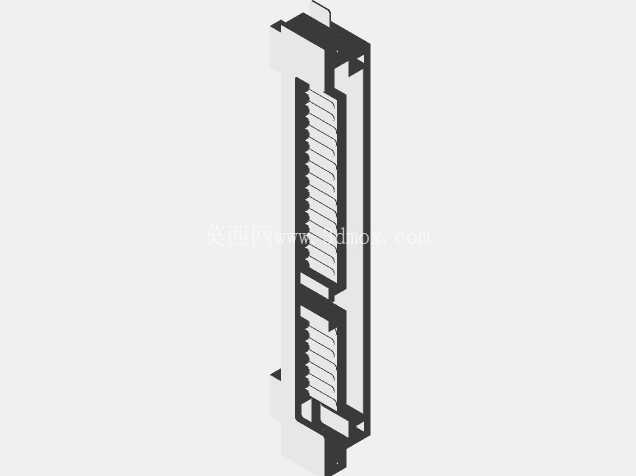

从外形尺寸与安装边界来看，该连接器属于卧式板端贴装结构，整体高度控制在较低区间，不会占用过多的板上垂直空间，能够适配机箱内部狭窄的走线空间，避免与其他板卡、散热部件产生装配干涉；连接器的插接端朝向板边方向设计，公头插接方向与PCB板面平行，方便机箱内部的SATA线缆走线，减少线缆的弯折角度，降低线缆长期使用过程中的断线风险；连接器本体两侧预留有足够的焊盘爬锡空间，焊接后焊锡能够在焊盘上形成均匀的浸润角，保证焊接强度，同时不会出现焊锡溢流到端子接触区导致的接触不良问题。在实际选型应用中，工程师需要根据PCB的板厚、表面处理工艺、存储设备的安装位置，匹配对应定位柱长度、端子镀层厚度的连接器型号，同时在PCB布局时需要在连接器周围预留足够的插拔操作空间，方便生产装配以及后期维护过程中的线缆插拔操作，避免因为空间不足导致的操作困难、连接器受力损坏等问题。
