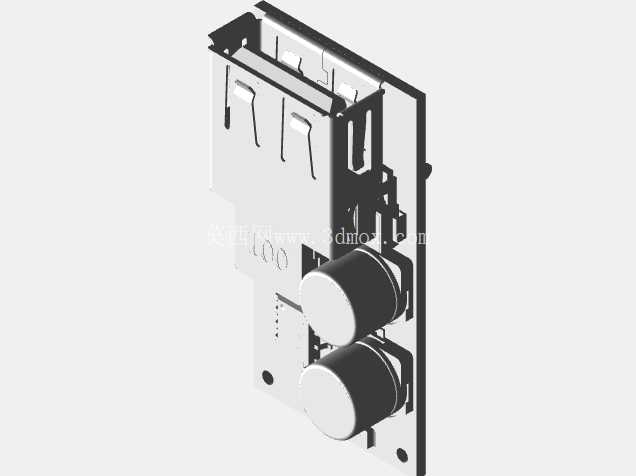

QC3.0协议USB降压转换电路板结构设计

这款QC3.0USB降压转换模块，是面向小功率直流供电场景开发的板载电源转换单元，在便携电子设备供电改装、小型嵌入式系统外接供电、桌面数码设备快充拓展等场景中有着极高的应用频次。从实际工程应用的角度来看，这类模块最常被集成在小型桌面充电站、车载USB拓展坞、老旧数码设备快充改造、低压直流设备的取电转接结构中，核心作用是将较高的直流输入电压稳定转换为符合QC3.0快充协议的USB输出电压，为支持对应快充协议的手机、蓝牙耳机、便携数码外设提供稳定的直流供电。

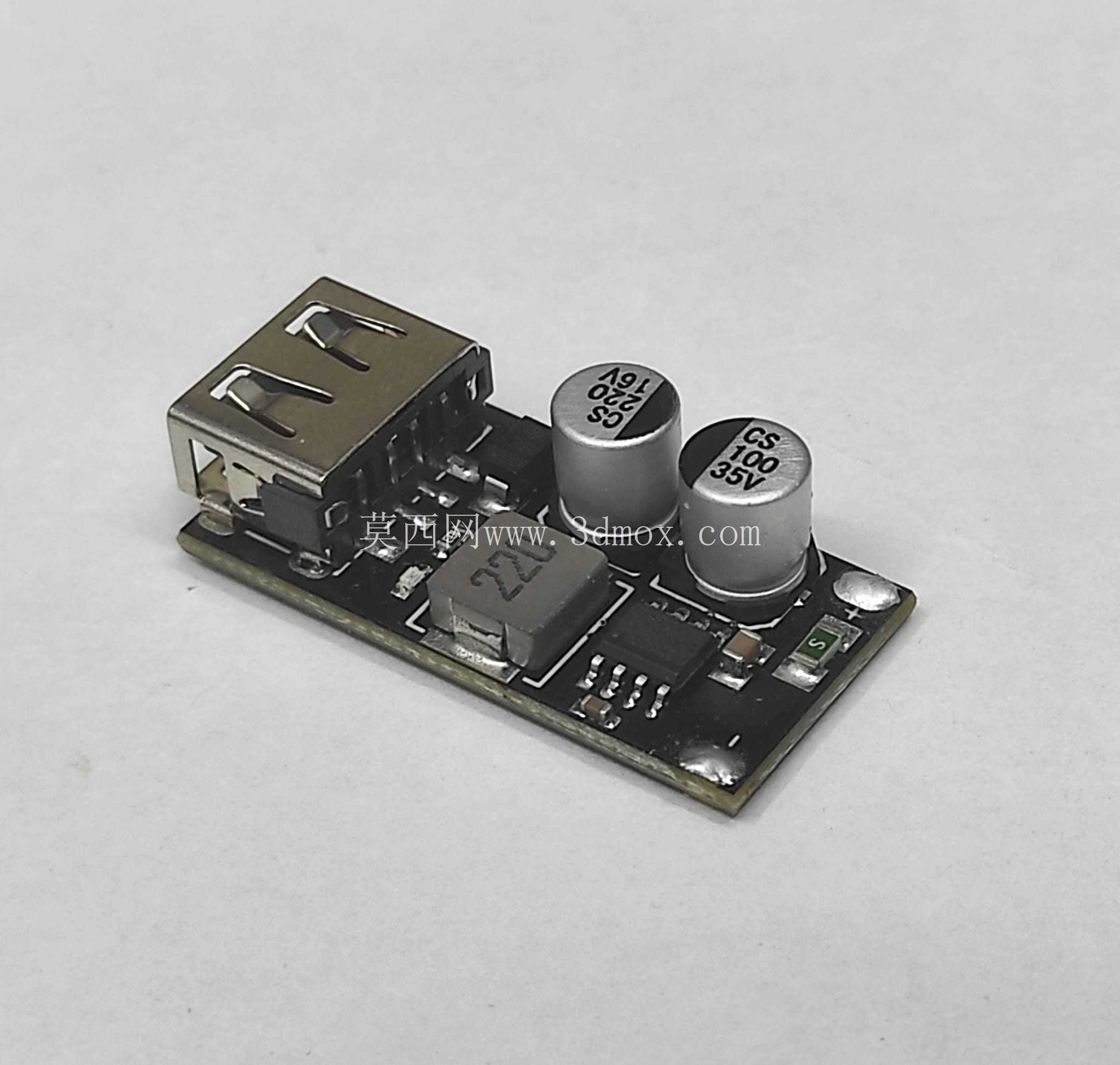

从功能特性层面拆解，模块板载标准USB-A型输出母座，能够直接适配常规USB公头连接线，无需额外转接结构；板载两颗铝电解电容分别承担输入侧滤波与输出侧纹波抑制作用，配合功率电感完成DC-DC降压回路的能量传递，核心控制芯片集成QC3.0协议识别功能，能够根据受电设备的握手信号自动调整输出电压档位，覆盖常见的快充电压输出区间，避免固定电压输出无法触发设备快充的问题。模块的PCB采用FR-4玻纤板材设计，所有贴片元件均采用回流焊工艺布局，元件排布避开了安装固定孔位与USB接口的插拔受力区域，在实际装配时不会因为外力插拔导致元件虚焊脱落。

在设计思路上，这款模块优先考虑了小体积场景下的安装适配性，整体板型采用窄长式布局，将输入侧的焊盘端点布置在板身远离USB接口的一端，方便使用者在嵌入式安装时直接焊接输入导线，无需额外预留接线避让空间。功率电感与电解电容的高度做了统一管控，所有板载元件的最高高度不超过USB母座的顶面高度，在堆叠安装或者外壳封装时，不会出现元件顶壳的问题。PCB边缘做了圆角处理，避免尖锐板边在装配时划伤线材或者绝缘层，板身预留的两个半圆安装缺口可以配合螺丝或者热熔胶完成快速固定，不需要额外设计复杂的安装支架。

从安装边界与尺寸参考来看，模块的整体长度控制在常规USB母座长度加上电容、电感排布所需的最小空间范围内，宽度则以两个电解电容的排布直径为基准，没有多余的板边冗余，在狭小的壳体空间内也能完成装配。输入侧的焊盘做了加大镀锡处理，能够承受更大的焊接电流，适配不同线径的输入导线焊接需求，焊接时不容易出现焊盘脱落的问题。USB母座采用沉板加固设计，金属外壳与PCB之间增加了焊接固定点，能够承受上千次的插拔受力而不会出现母座松动移位的情况。在实际电路布局上，功率回路的走线做了加宽处理，大电流路径上的铜箔厚度满足持续3A以上的电流通流需求，避免长时间大电流输出时走线过热导致的电压降过大或者板材碳化问题。信号反馈线路远离功率电感等电磁干扰源，减少开关电源工作时的纹波对协议识别信号的干扰，保证快充握手的成功率，不会出现快充协议反复断开重连的问题。模块的输入电压范围覆盖常见的直流12V、24V等常用供电电压，能够直接从车载电源、桌面适配器、小型开关电源输出端取电，不需要额外增加前级降压电路，大幅简化了集成使用时的外围电路设计工作量。对于结构设计从业者来说，在做小型供电类产品的结构设计时，可以直接参考这款模块的安装尺寸预留装配空间，不需要单独开发降压电路的PCB结构，能够有效缩短产品的开发周期，减少电源部分的调试工作量。
