半挂车外挂式车载储物箱结构设计

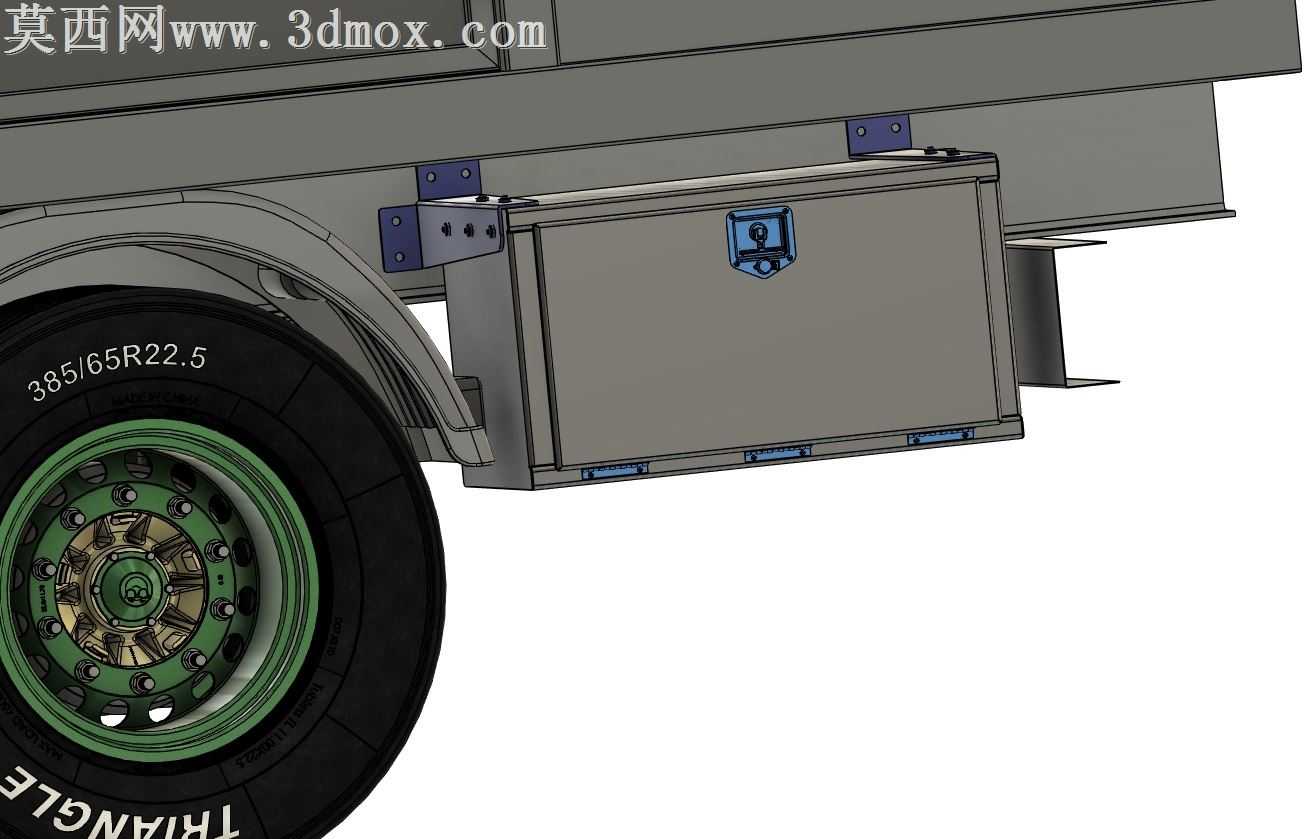

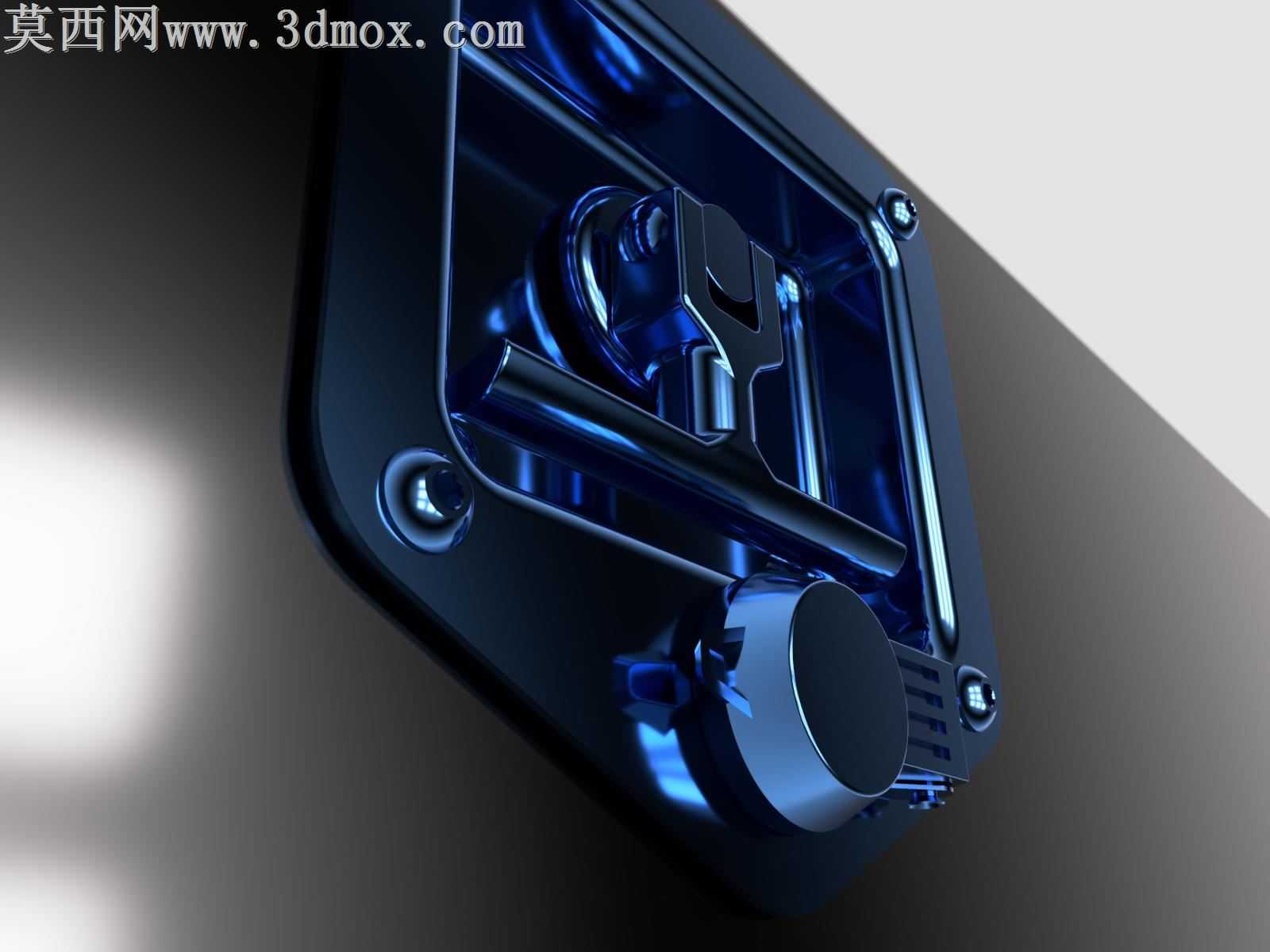

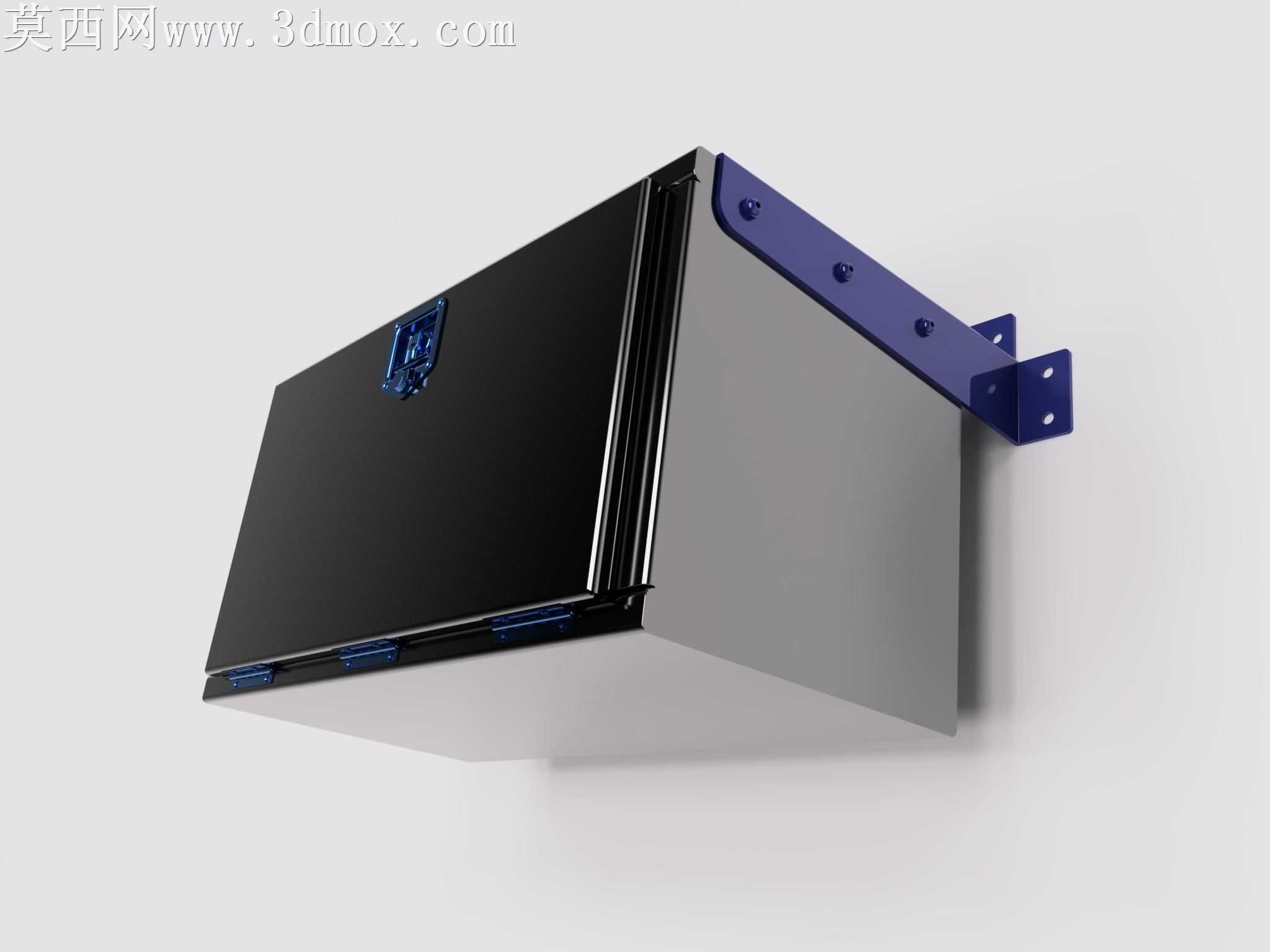

本作品为半挂车、货运卡车配套设计的外挂式储物箱体三维模型，建模过程严格遵循车载外挂部件的工程设计逻辑，采用自顶向下的建模思路完成整体结构搭建。首先基于车载外挂安装的空间约束确定箱体整体尺寸边界，按照高500mm、宽906mm、深487mm的参数构建基础实体，通过抽壳命令完成箱体主体的空腔结构设计，确保内部有效容积达到210升，满足随车工具、防护耗材、零散配件的收纳需求。建模过程中对箱体的拼接结构做了精细化处理，箱体主体采用金属板材弯折拼接的结构逻辑，在板材衔接处做了卷边与密封槽的结构设计，既提升箱体整体结构强度，也能避免户外行驶过程中雨水、灰尘渗入箱体内部，保障存放物品的干燥清洁。箱体正面配置嵌入式按压锁具结构，锁具采用下沉式安装设计，避免外挂状态下锁具突出被外物剐蹭损坏，锁具周边做了加强筋结构处理，提升锁具安装位置的结构强度，避免长期使用出现松动变形。箱体侧边设计了专用的L型外挂安装支架，支架上预留多组标准安装孔位，可适配不同车型的车架侧边安装位，支架与箱体连接位置做了加厚衬板结构，分散挂载状态下的应力集中，避免长期颠簸路况下连接位置出现开裂。材质渲染阶段，箱体主体正面面板采用哑光黑色金属烤漆材质，还原车载金属部件的耐磨漆面质感，箱体侧面采用磨砂银灰色金属材质，模拟铝合金或冷轧钢板的原生金属质感，安装支架采用深蓝色喷塑金属材质，还原重型车载配件的工业防护涂层质感，锁具部分采用亮面镀铬金属材质，突出锁具的金属精密质感。整体模型的结构设计充分考虑商用车户外使用的复杂工况，所有边角位置都做了圆弧过渡处理，避免尖锐边角带来的安全隐患，箱体底部预留了隐蔽的排水孔结构，可及时排出不慎渗入的积水，整体结构兼顾实用性、结构强度与安装适配性，可直接用于商用车外挂储物部件的方案验证、结构优化与生产参考。
