带橡胶衬套的异型紧固管夹结构设计

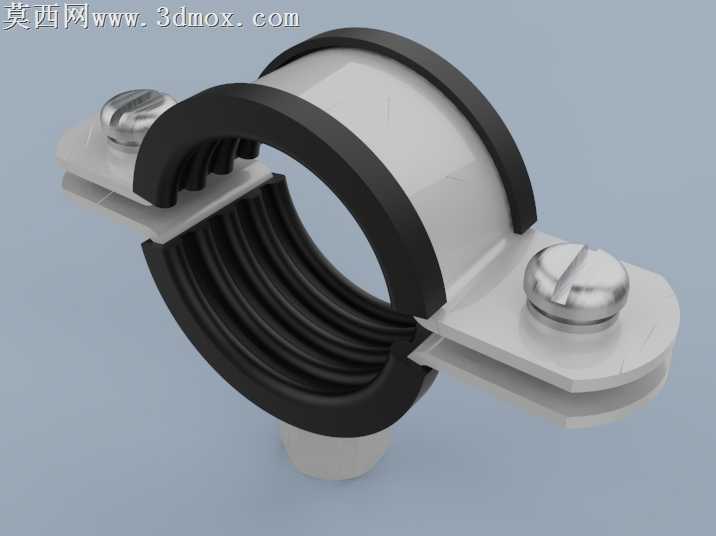

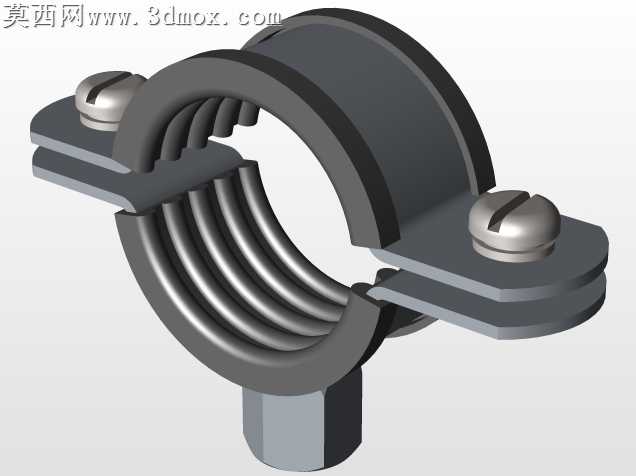

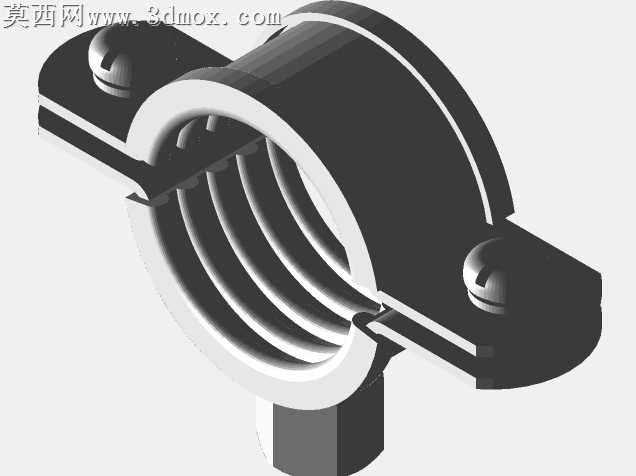

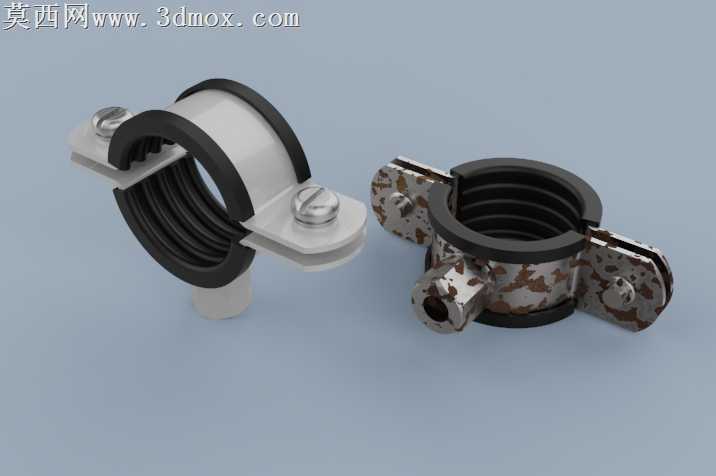

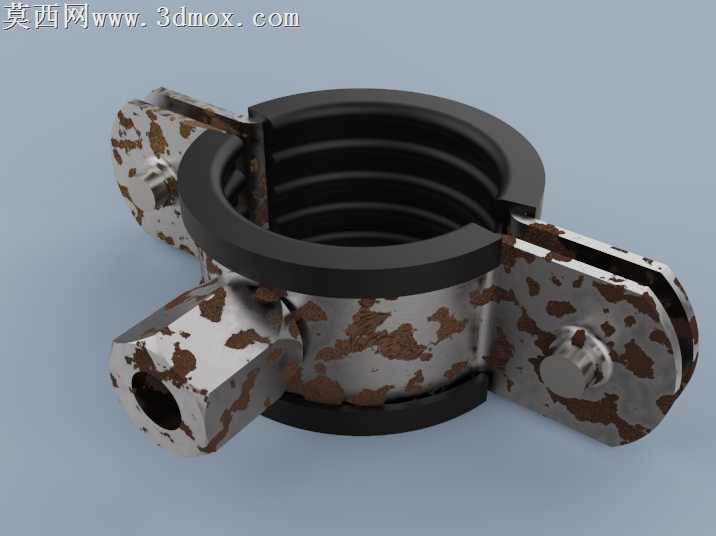

本作品为带橡胶缓冲衬套的异型管路固定管夹三维建模设计，建模过程中首先基于1又1/4英寸适配管径的核心参数，完成整体结构的尺寸锚定，先绘制管夹上下半环的基体轮廓，针对金属夹体的安装耳结构，精准预留螺栓穿装孔位与螺母限位卡槽，保证装配时紧固件可精准对位，无需额外辅助定位结构。建模阶段对橡胶衬套部分做了适配性结构处理，在内壁设计多道环形防滑凸筋，既可以增大与被固定管路外壁的接触摩擦力，避免管路受振动出现轴向窜动，也能通过橡胶材质的形变特性补偿管路外径的微小公差，同时缓冲设备运行传递到管路的振动应力，降低管路连接处的疲劳损耗风险。材质与渲染环节，针对不同部件做了差异化的材质参数调试：金属夹体部分分别制作了两种质感表现，一种为常规镀锌防锈金属质感，调整金属粗糙度参数模拟工业冲压件的细腻哑光金属表面，还原标准五金件的出厂质感；另一种做了锈蚀做旧效果，通过多层纹理叠加模拟长期在潮湿户外工况使用后的锈迹斑驳质感，表面凹凸纹理匹配锈蚀层的粗糙触感，边缘做磨损掉漆的细节处理，还原真实使用场景下的老化状态。橡胶衬套部分调整材质的漫反射与粗糙度参数，模拟丁腈橡胶的半哑光磨砂质感，凸筋边缘做细微的圆角处理，避免应力集中的同时还原橡胶件的注塑工艺特征。金属紧固件部分做了抛光镀锌的亮面金属质感，螺栓头部的一字槽、螺母的六角棱边都做了精准的倒角处理，还原标准件的加工细节。结构设计上兼顾了安装便捷性与固定可靠性，单侧铰接的开合结构可以在不拆卸螺栓的情况下完成管夹的开合，方便后期管路维护更换，安装耳的平面做了压型加强处理，提升夹体的结构强度，拧紧螺栓时不会出现夹体变形的问题。橡胶衬套与金属夹体内壁做了过盈配合的结构设计，装配后衬套不会从夹体中脱落，省去额外的粘接固定工序，适配工业场景下的快速装配需求。渲染阶段采用柔和的工作室布光，多角度展示管夹的装配状态与细节结构，清晰呈现金属与橡胶材质的质感差异，以及锈蚀做旧版本的表面纹理细节，完整还原产品的结构特征与不同工况下的外观表现。
