双层钢结构折返式工业操作梯台设计

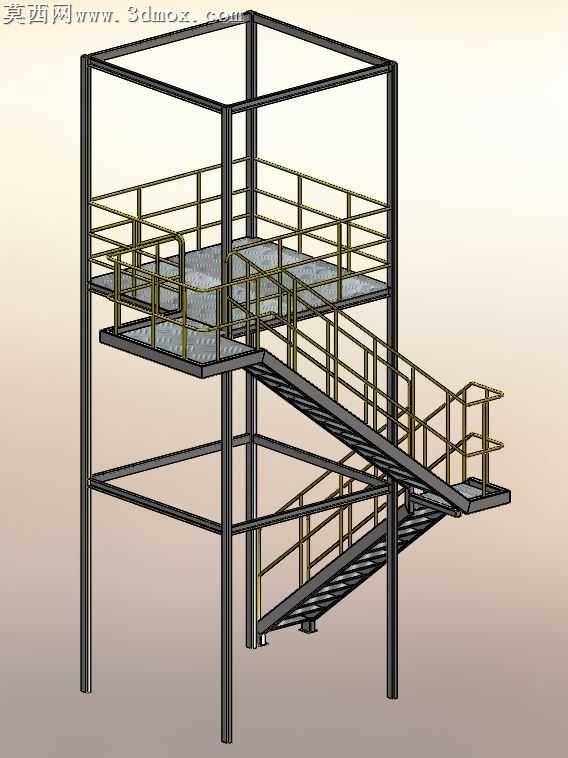

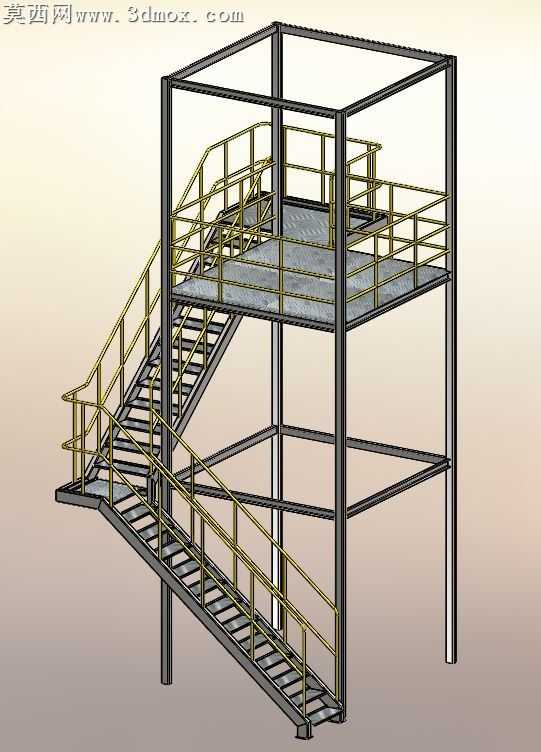

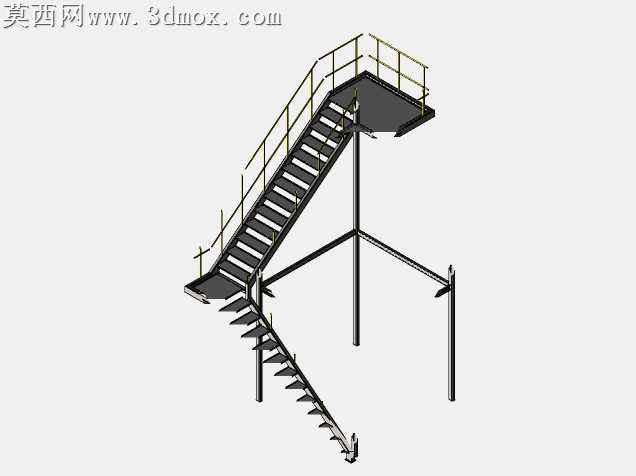

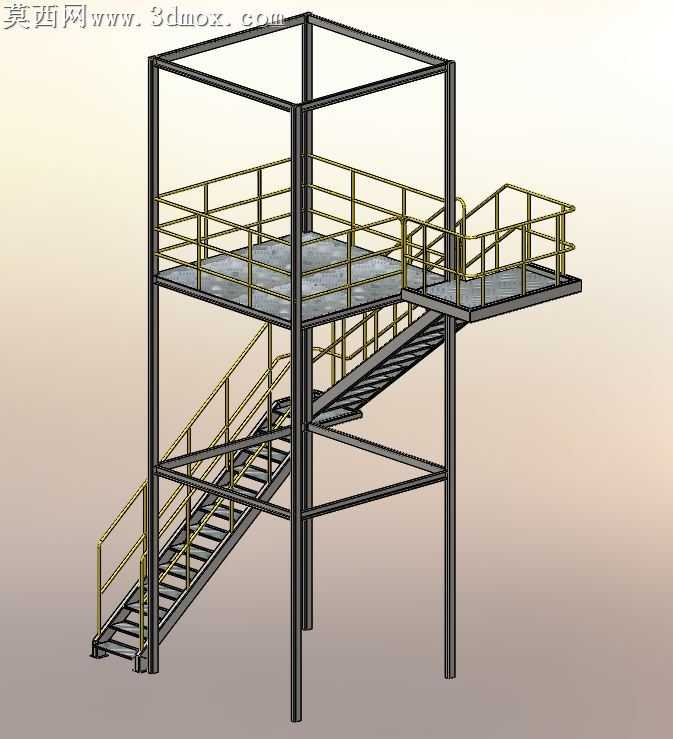

本作品为工业场景使用的双层钢结构折返梯台三维模型，整体采用参数化建模方式完成，在主流三维建模软件中搭建全参数化草图框架，通过结构构件生成工具快速生成主框架的方通立柱、横梁结构，保证各构件连接节点的尺寸精度与装配合理性，避免出现构件干涉、错位的问题。模型整体分为上下两层操作平台与折返式钢梯两个核心部分，上层平台为方形作业面，四周设置连续的安全防护栏杆，栏杆采用圆管材质，设置多道横向横杆与竖向立杆，符合工业作业平台的安全防护规范，平台台面采用花纹钢板材质模拟，还原真实工业平台的防滑表面纹理。折返式钢梯分为两段衔接上下层平台，梯段踏步采用等间距排布的钢板踏步，每段梯段两侧均设置与平台同规格的防护扶手，梯段与平台框架、主立柱的连接位置做了加强结构设计，还原实际生产中的焊接节点结构，保证整体结构的承重合理性。材质渲染阶段，主承重框架采用哑光深灰色金属材质模拟碳钢方通的表面质感，栏杆与扶手采用黄铜色金属材质做区分，台面花纹钢板添加细微的凹凸纹理与防滑质感，渲染过程中添加柔和的环境漫反射光照，突出金属构件的边缘轮廓与结构层次，同时对构件连接位置做了细节处理，还原真实钢结构的焊接、拼接细节。设计过程中优先考虑工业场景的实际使用需求，折返式梯段的坡度设置符合人员通行的舒适角度，踏步高度与宽度按照工业钢梯的通用标准设置，两层平台的净空高度满足人员站立操作的空间需求，整体框架的立柱排布保证结构稳定性，底部设置支撑脚结构可直接与地面固定，模型同时保留了各构件的独立建模特征，可根据实际使用场景调整平台尺寸、梯段角度、栏杆高度等参数，适配不同的厂房作业、设备检修等使用场景，整体结构无冗余构件，所有受力构件的排布均符合钢结构设计的力学逻辑，既满足人员上下通行与平台作业的功能需求，也兼顾了工业场景下的安装便捷性与结构耐用性。
