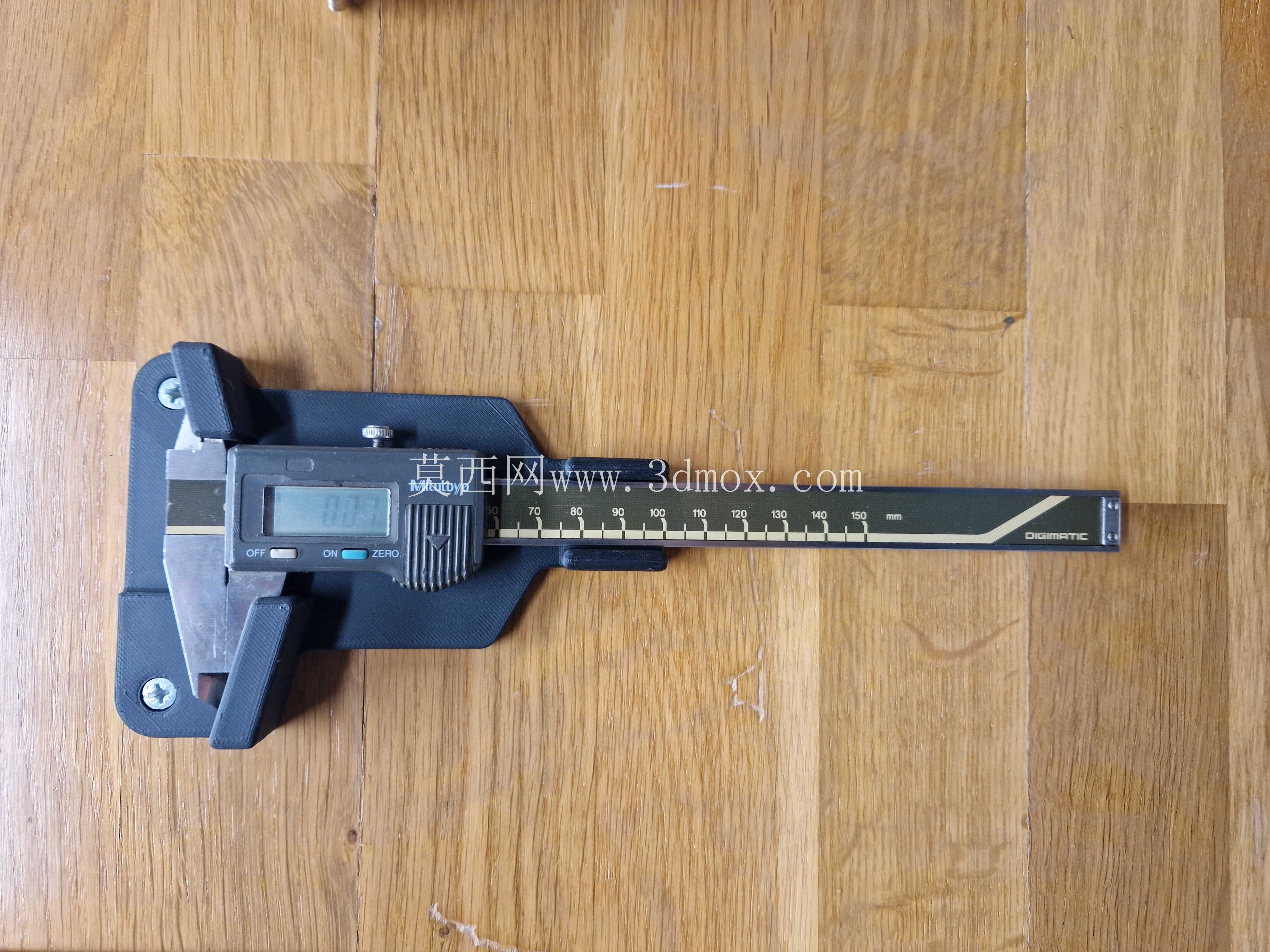

三丰150毫米数显卡尺壁挂式收纳支架

在机加工车间、计量室、精密装配工位的日常作业场景中，卡尺作为使用频率最高的通用长度测量量具，其存放方式直接影响量具精度保持性与作业取放效率。以往多数工位将卡尺随意放置在工作台面、抽屉内，或是倚靠在设备旁，不仅容易因磕碰导致量爪变形、尺身划痕，还会在需要使用时花费额外时间翻找，部分沾附切削液的卡尺随意放置还会污染工作台面，长期下来尺身刻度或数显模块容易被油污侵蚀。这款适配三丰150毫米量程卡尺的壁挂支架，正是针对这类工位量具存放痛点开发的专用工装。

从实际使用需求出发，这款支架的核心设计目标围绕两点展开：一是取放操作的便捷性，二是壁挂状态下的连接可靠性。日常作业中操作人员往往佩戴劳保手套，或是手上沾有少量油污，因此支架的卡位结构没有采用卡扣、锁扣这类需要额外操作的固定结构，而是通过与卡尺尺身轮廓匹配的托举卡位实现放置，放置时只需将卡尺对准卡位推入即可完成固定，取用的时候直接向外抽出，全程单手即可完成操作，不需要额外的解锁动作，适配快节奏的工位作业节奏。

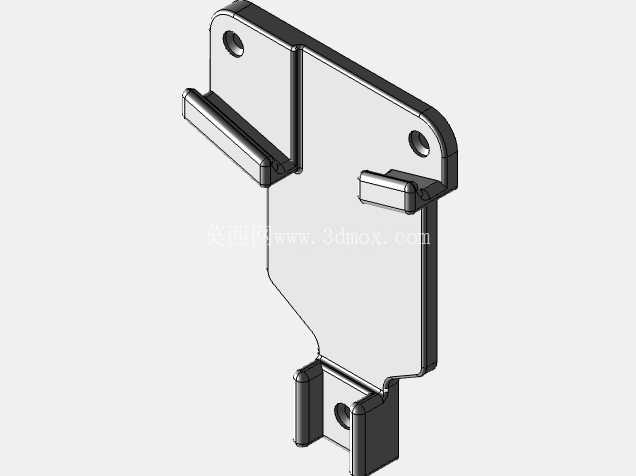

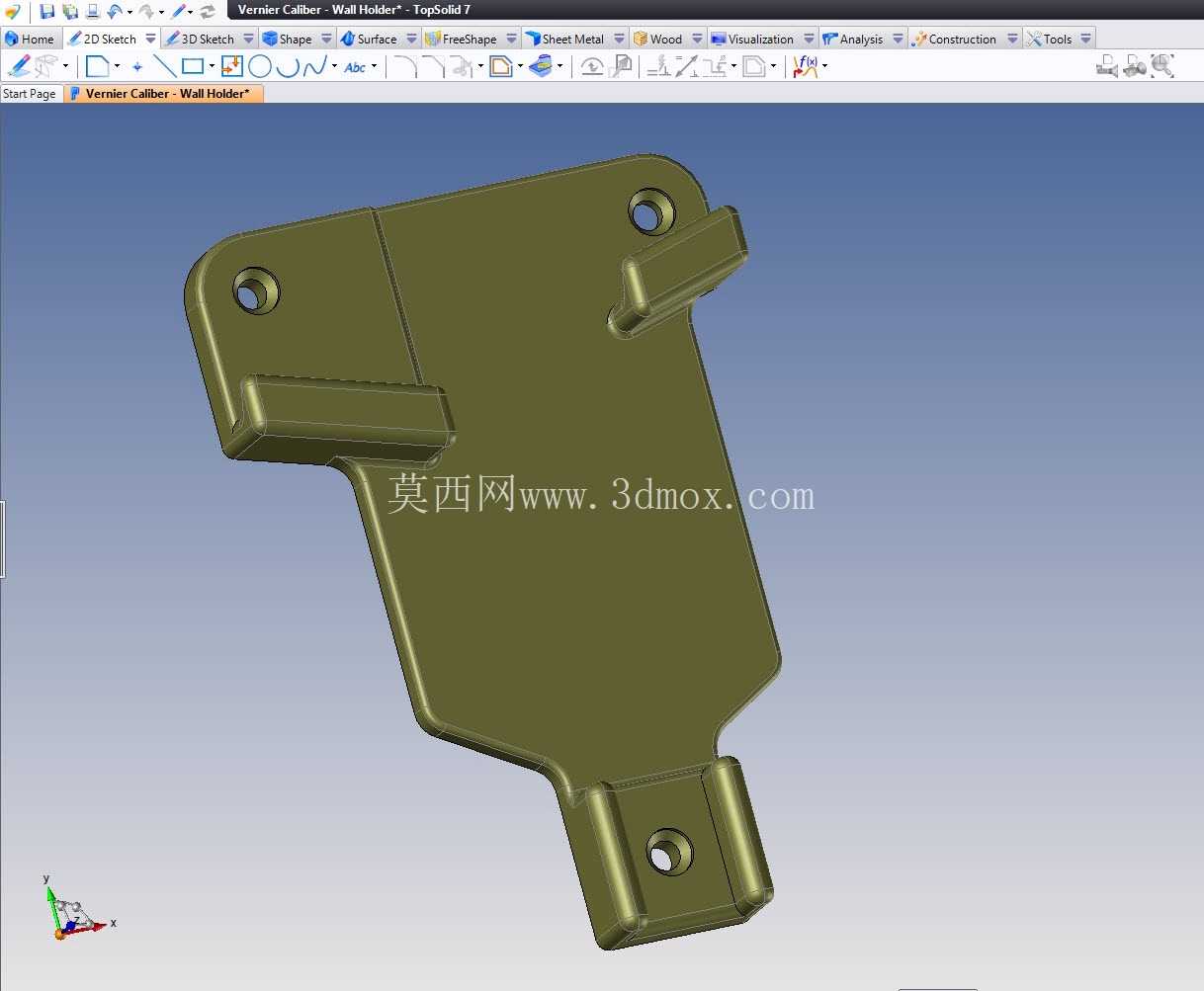

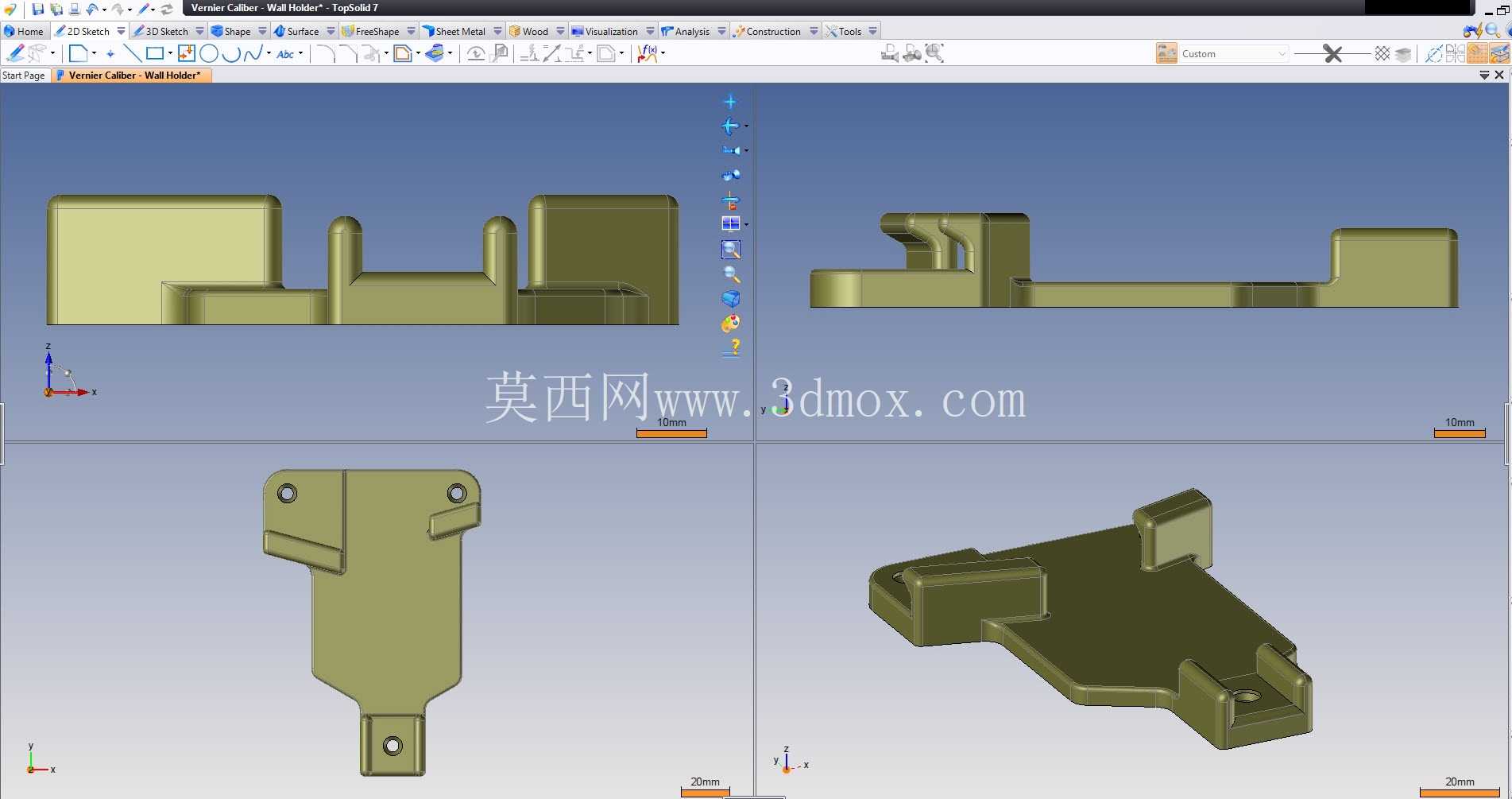

结构设计上，支架整体采用一体化板式结构，主体承托板贴合卡尺尺身背面的平面轮廓，三个安装孔位呈三角形分布在支架的上部与下部区域，安装时可以通过膨胀螺丝或是自攻螺丝直接固定在墙面、工位立柱、设备侧立面等垂直安装面上，三角形的孔位布局可以分散卡尺放置后的重力载荷，避免长期使用后支架出现歪斜、松动的情况。上下两处卡位凸缘分别对应卡尺尺身的上部与下部位置，凸缘的内轮廓与卡尺侧边的凸起结构匹配，放置后可以限制卡尺前后、左右方向的位移，即使在车间存在轻微振动的环境下，卡尺也不会从支架上滑落。下部的卡位结构特意做了加宽处理，对应卡尺尺身尾部的结构轮廓，避免放置时卡尺尾部出现悬空，长期放置导致尺身弯曲变形。

安装边界方面，这款支架适配的是150毫米量程的三丰游标及数显卡尺，安装时需要预留的垂直空间略大于卡尺整体长度，水平方向预留的空间不超过卡尺尺身的最大宽度，支架本身的厚度较薄，安装后不会过多占用垂直面外的操作空间，不会对工位周边的作业动线造成干扰。卡位的间隙设计经过反复调整，既不会因为间隙过小导致卡尺卡滞、取放困难，也不会因为间隙过大导致卡尺放置后晃动、磕碰。考虑到车间实际使用环境，支架的边角位置全部做了倒圆角处理，没有尖锐的棱角，避免取放量具时划伤操作人员或是刮花卡尺表面。

从实际应用效果来看，这类壁挂式量具支架可以帮助工位实现量具的定置管理，让卡尺始终有固定的存放位置，减少量具丢失、损坏的概率，同时壁挂的存放方式可以让卡尺尺身保持垂直状态，避免长期水平放置在台面上导致的尺身变形，对于保持卡尺的测量精度有一定帮助。支架的结构没有多余的复杂设计，整体成型难度低，采用熔融沉积成型的3D打印工艺即可制作，也可以通过注塑工艺批量生产，适配不同规模车间的量具配置需求。在计量室场景下，这类支架还可以配合墙面的量具定置标识使用，让不同量程、不同类型的量具分类存放，进一步提升计量室的管理规范性。
