KERN精密电子秤PCB型适配承载结构

在实验室精密称量、工业小件抽检、贵金属称重这类对精度要求达到0.1g级的作业场景里，KERN PCB型3600g量程精密电子秤是很常用的衡器设备，但原厂标配的称量盘在应对异形小件、带定位需求的工装载具时，往往存在承载面贴合度不足、工件易滑移、特定载具无法平稳放置的问题，这套适配结构就是针对这类实际使用痛点做的补充设计。

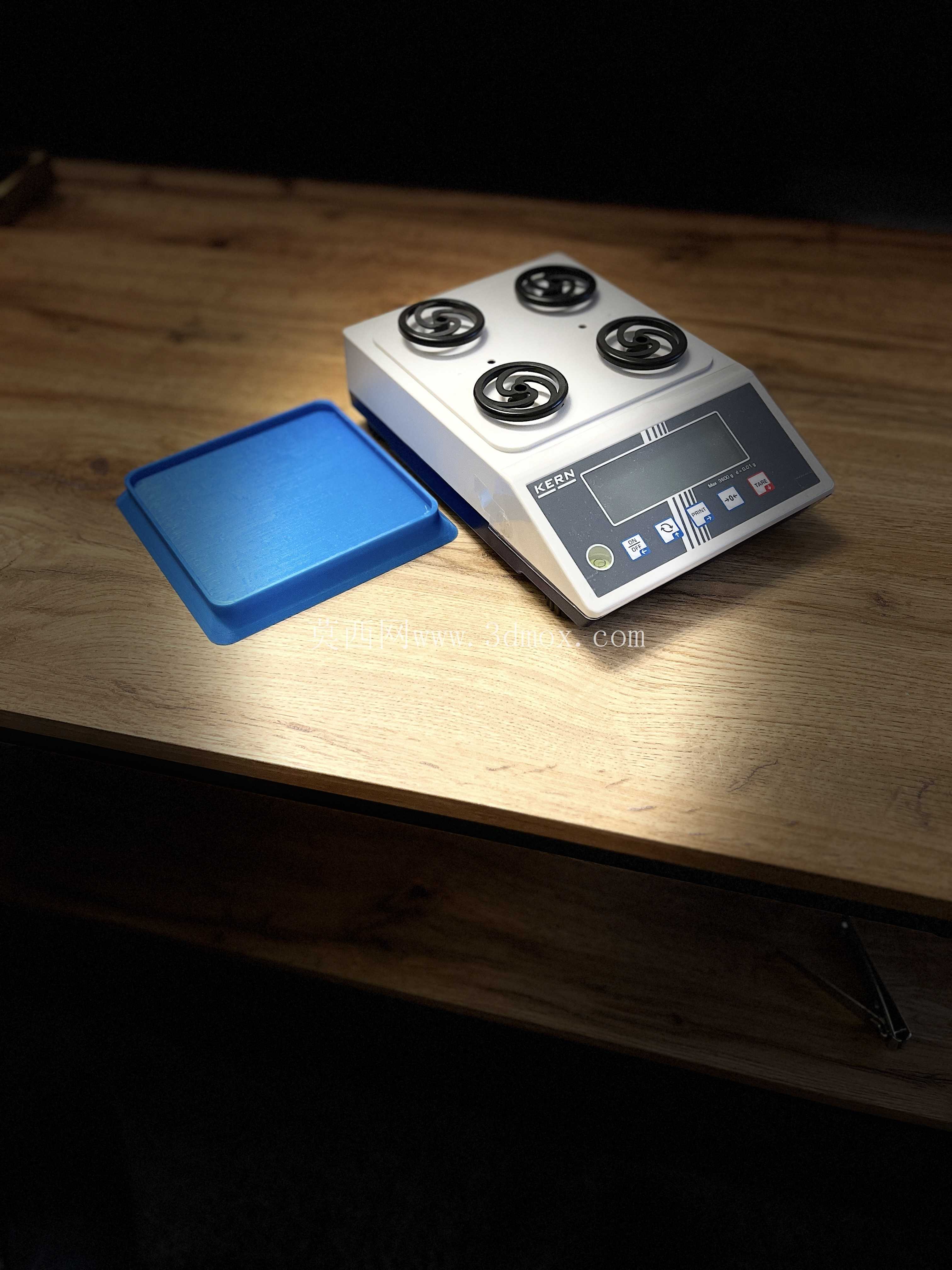

从实际使用场景出发，常规原厂秤盘为平面浅盘结构，当需要放置带底部定位凸台的工装、批量排列的微小电子元件载具、或者需要做防倾倒限位的异形试样时，平面盘无法提供定位支撑，容易导致称量过程中工件偏移，不仅影响读数稳定性，极端情况下还可能出现工件滑落磕碰秤体传感器的问题。这套适配结构直接替换原厂称量盘安装，不需要对秤体本身做任何打孔、改装，完全依托秤体原有称量盘的安装定位边界做配合，不会影响传感器的受力传递路径，从根源上避免改装对称量精度造成的干扰。

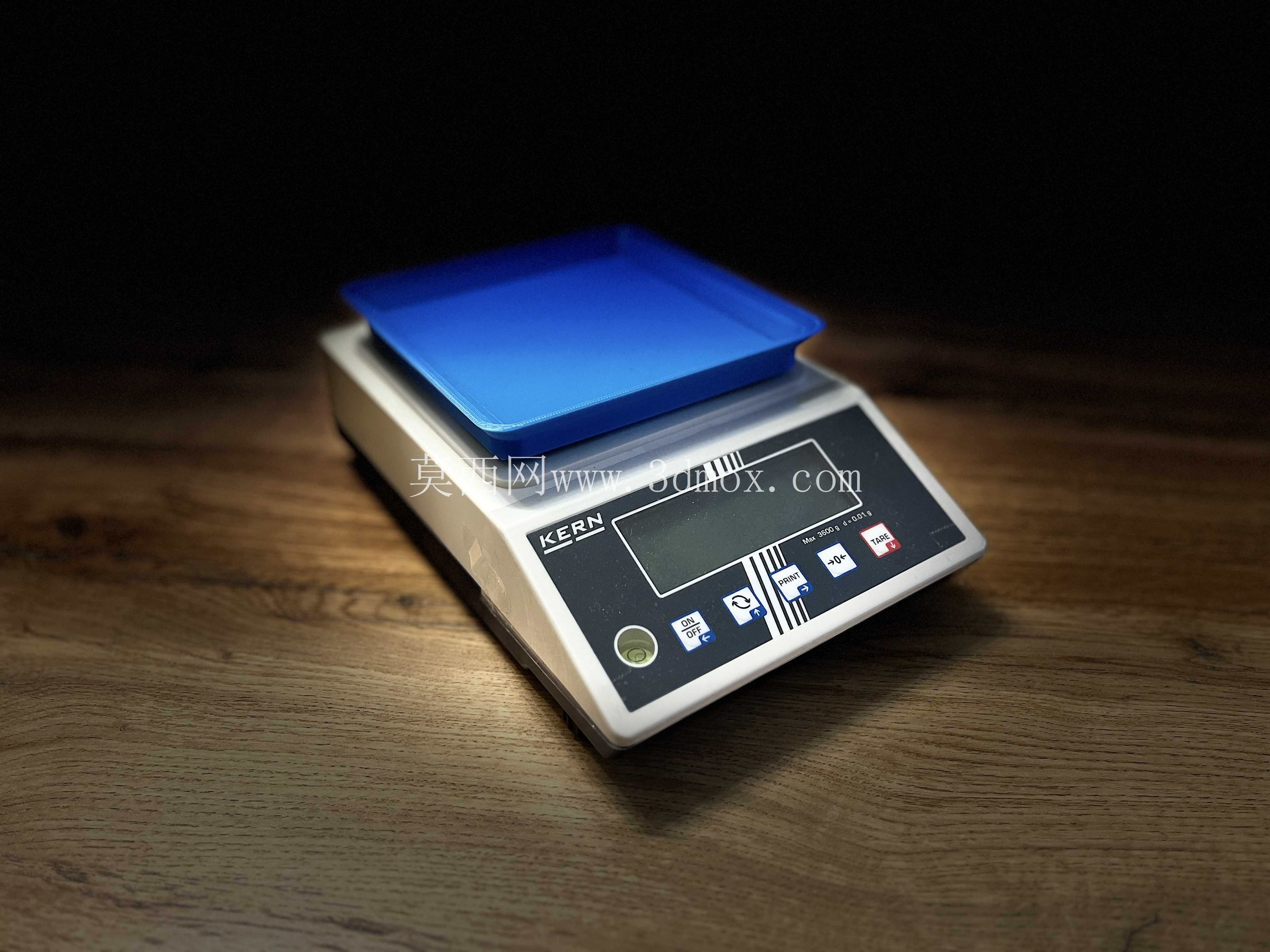

结构设计上，适配承载件采用带围边的浅槽式结构，主体承载面平面度控制在0.05mm以内，保证和秤体受力面完全贴合，不会因为局部悬空导致受力偏载。围边高度做了严格控制，仅3mm，既能够对放置在盘内的载具、工件起到侧向限位作用，又不会因为围边过高遮挡称量物、或者在取放工件时产生剐蹭。承载面的边角做了R2圆角过渡，没有尖锐棱角，避免日常取放时划伤操作人员或者刮损工件表面。适配结构的整体重量经过反复核算，控制在原厂秤盘重量±2g的偏差范围内，安装后不需要重新对秤做满量程校准，只需要执行常规去皮操作即可正常使用，大幅降低现场使用的调试成本。

安装边界方面，适配结构底部完全复刻原厂秤盘的定位凸台尺寸、安装卡位位置，和秤体上的安装槽间隙控制在0.1mm以内，安装后不会出现横向窜动，即使在称量过程中轻微触碰载具，适配盘也不会和秤体本体产生相对位移，保证受力始终垂直传递到下方的称重传感器上。整体外形尺寸比原厂秤盘单边宽出5mm，在不超出秤体上表面边界的前提下，尽可能扩大了有效承载面积，能够兼容尺寸更大的定制载具，比如PCB板焊接工序里的元件托盘、实验室粉末称量的防撒料盛料架、珠宝称量的绒布定位座这类常用辅具，都可以直接放置在这个适配盘上使用。

功能特性上，适配结构的承载面做了哑光防滑处理，不会像原厂亮面金属盘那样在强光下产生反光影响操作人员读取秤体显示屏数值，同时哑光表面的摩擦系数更高，放置轻质塑料载具、玻璃称量瓶这类光滑底面的物件时，不容易出现滑移。围边的一侧做了微小的缺口设计，方便使用镊子、小勺这类工具取放盘内的微小物件，不需要把整个手伸到称量腔内部，减少对称量空间内气流的扰动，对于毫克级精度的称量作业来说，气流扰动是影响读数稳定的核心因素之一，这个细节设计能有效缩短读数稳定的等待时间，提升批量称量的作业效率。

从结构建模的角度来说，整个适配件的壁厚做了均匀化处理，所有壁厚均为2.5mm，没有出现壁厚突变的位置，不管是采用3D打印做小批量定制，还是采用注塑工艺开模量产，都不会因为壁厚不均导致成型翘曲，能够稳定保证承载面的平面度要求。所有加强筋都设置在适配件的底部，也就是朝向秤体的一侧，不会占用上方的有效承载空间，加强筋的高度控制在1.5mm，既提升了整个盘体的结构刚性，在满量程3600g负载下不会出现中部下凹变形，又不会因为加强筋过高导致适配盘整体重量超标，影响秤的量程余量。

实际落地使用时，这套适配结构可以覆盖电子制造车间SMT工序的元件抽样称重、实验室理化分析的试样称量、珠宝门店的贵金属称重、五金加工车间的小零件重量分选等多个场景，不需要针对不同场景更换不同的承载盘，一个适配件就能兼容绝大多数常规称量辅具，减少现场配件管理的成本。同时因为完全无改装适配的设计，不需要改动秤体的任何原有结构，不会破坏衡器的计量检定状态，对于需要定期做计量校准的实验室、生产质检场景来说，完全符合计量管理的相关要求，不会因为私自改装设备导致计量校验不通过的问题。
