螺旋网格结构卧式换热装置设计

项目分类:换热器 发布时间:2026-02-28 ID:1145517
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计
  • 螺旋网格结构卧式换热装置设计

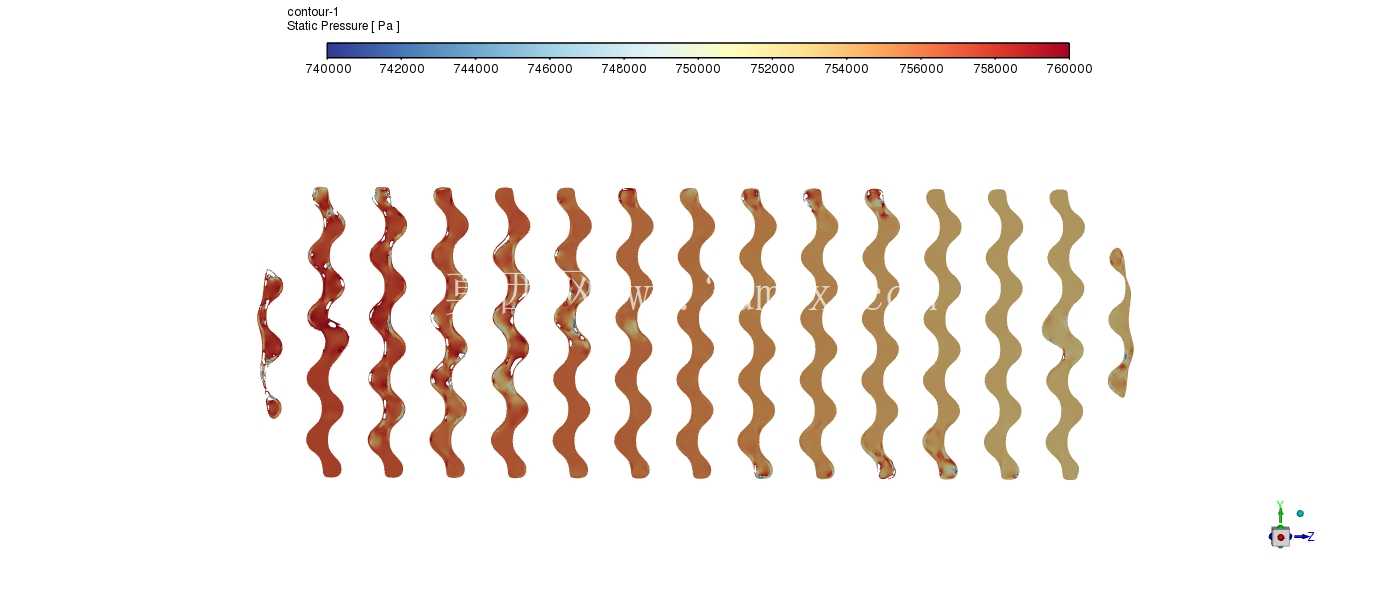

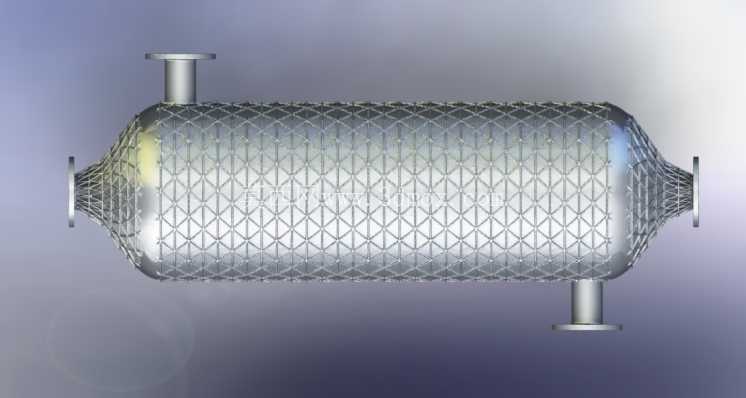

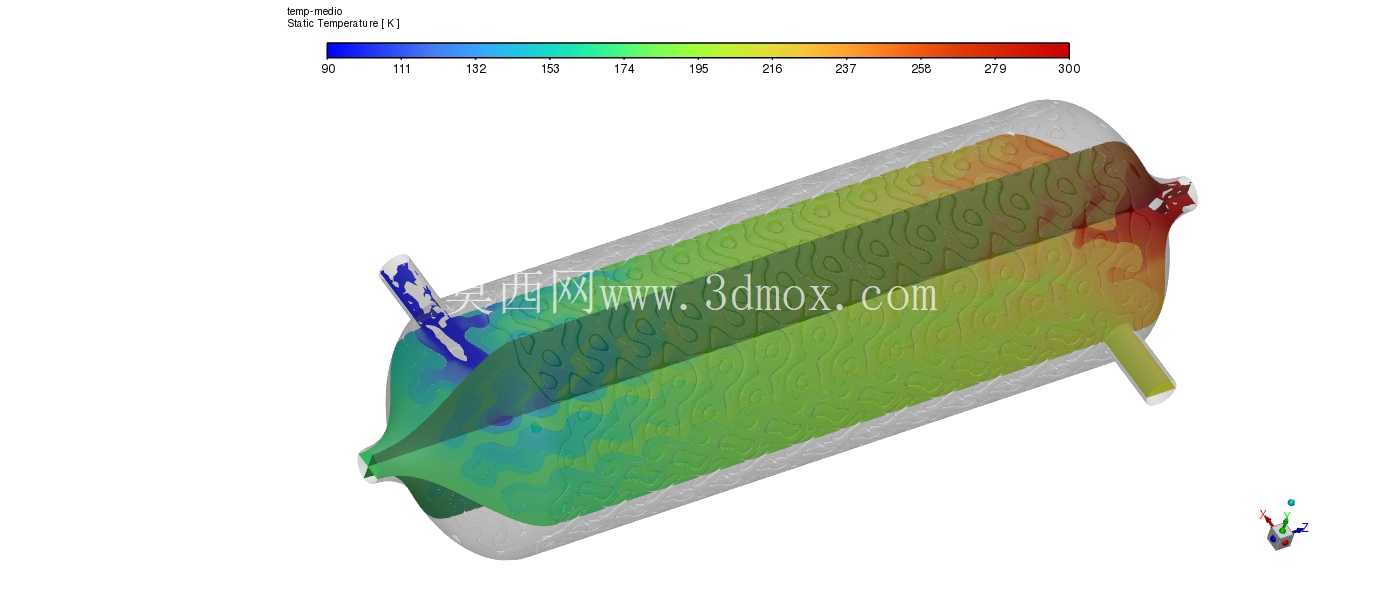

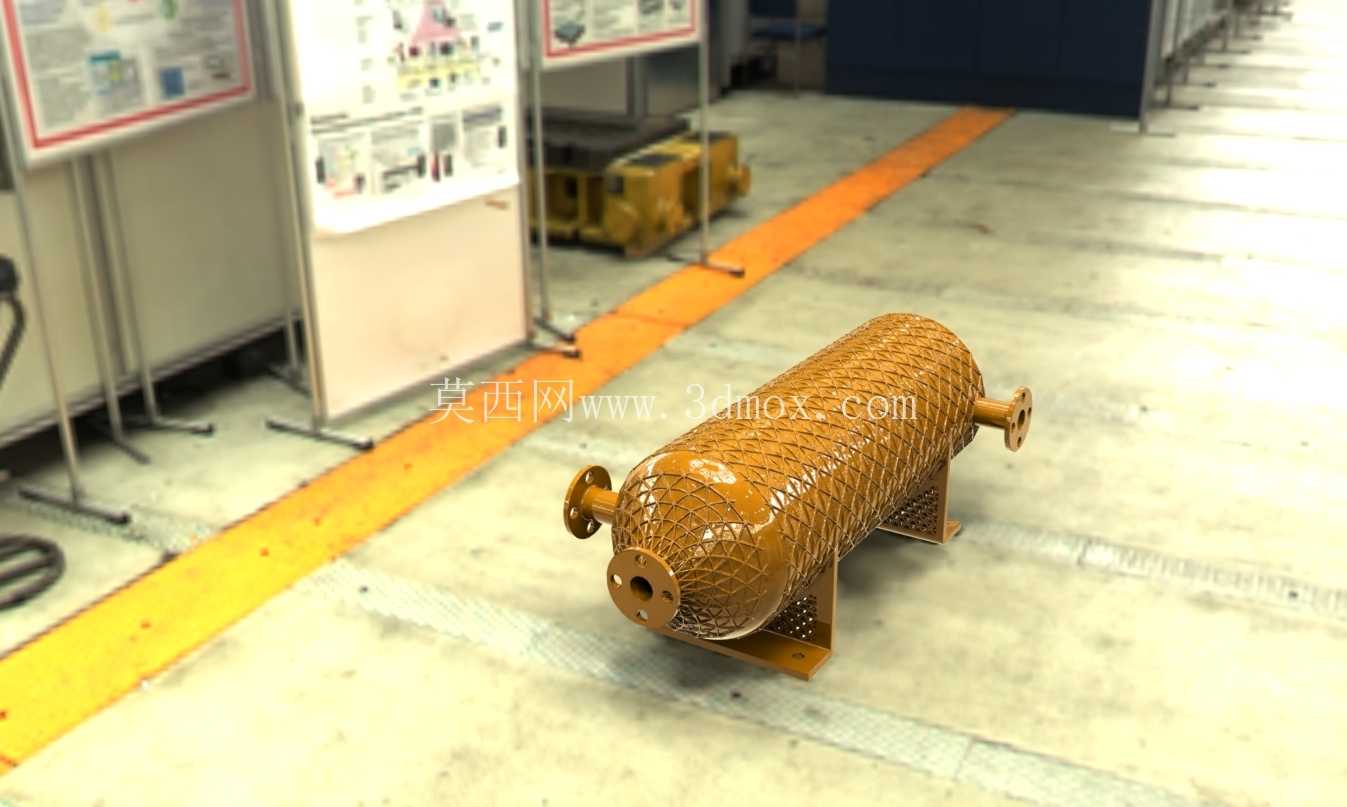

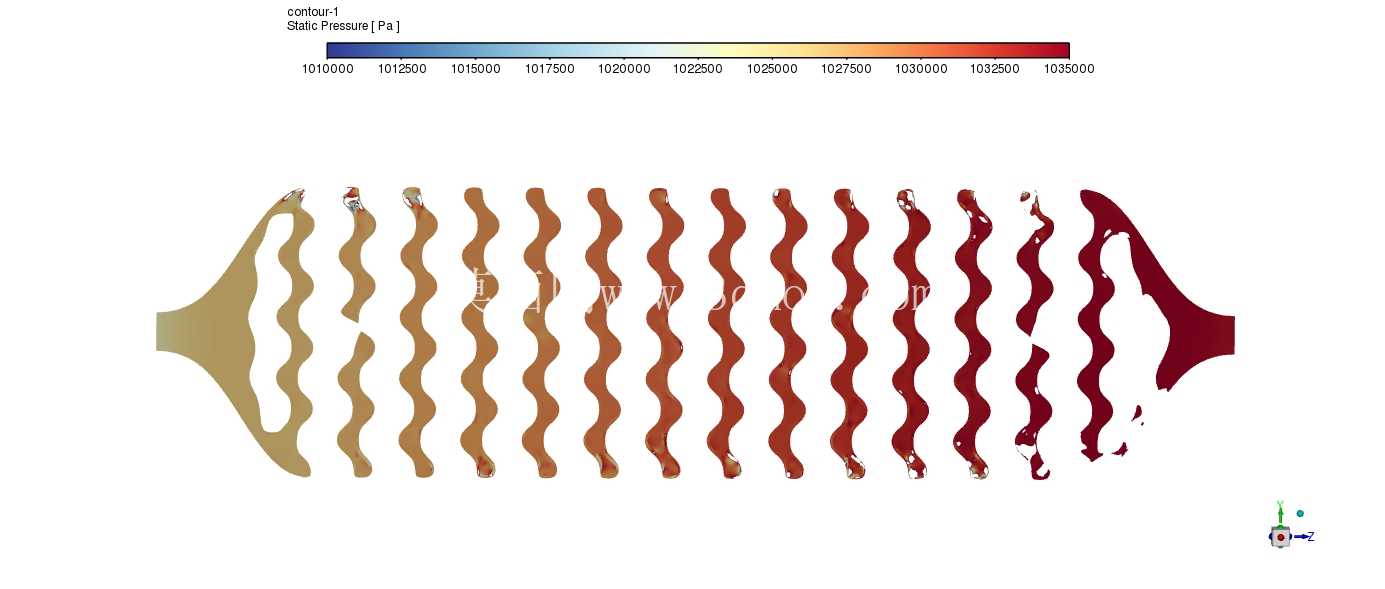

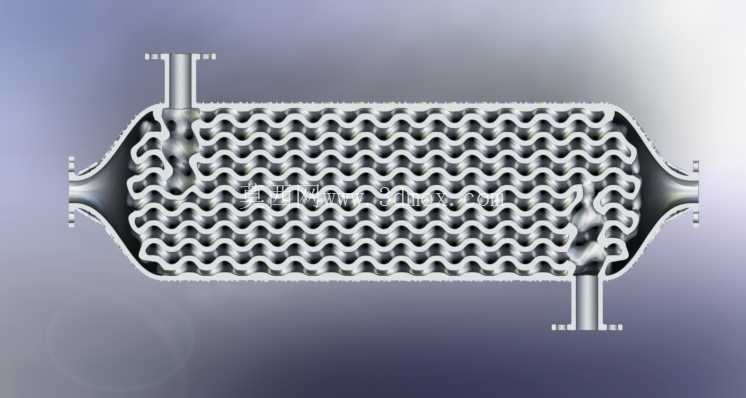

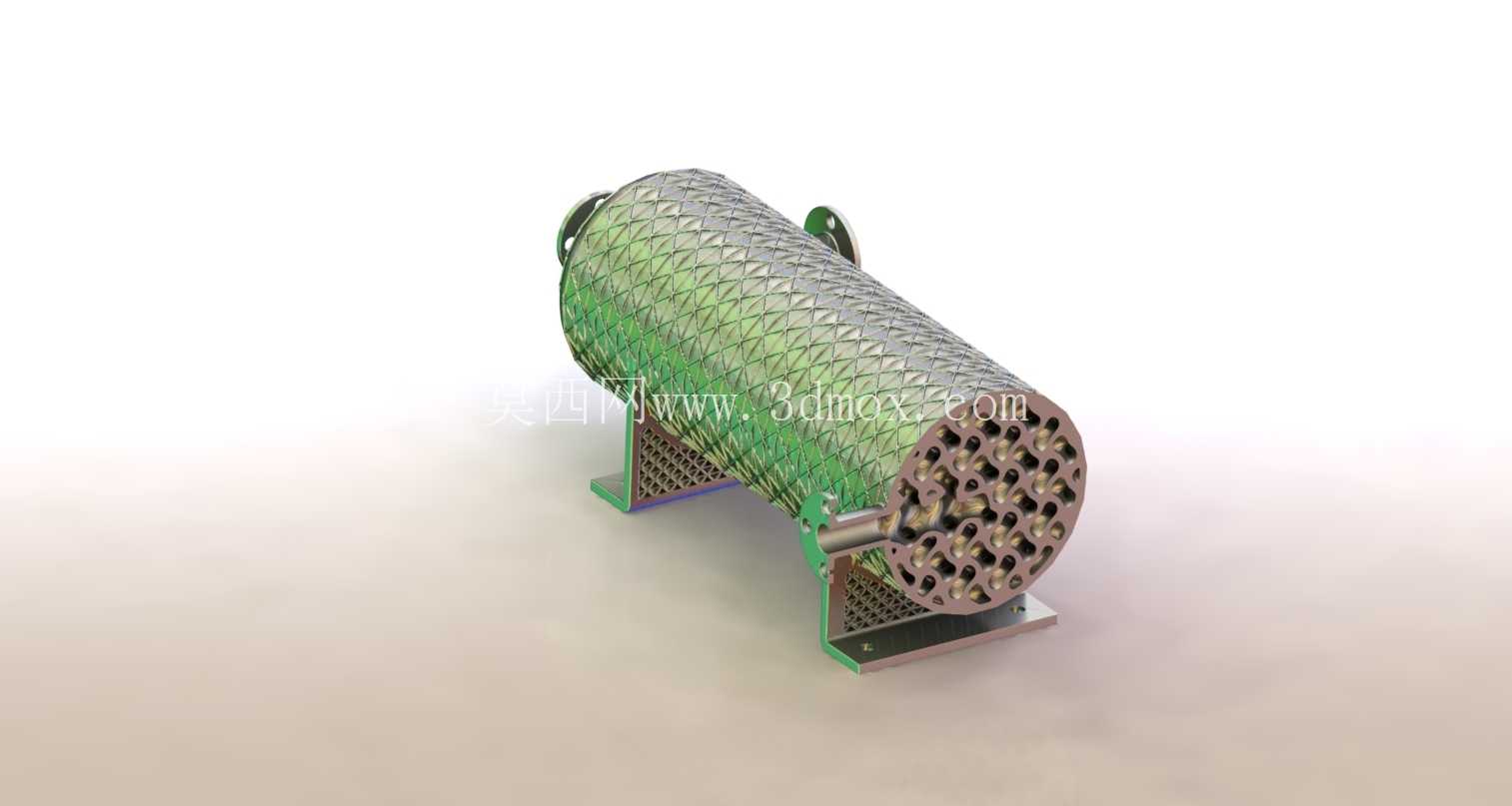

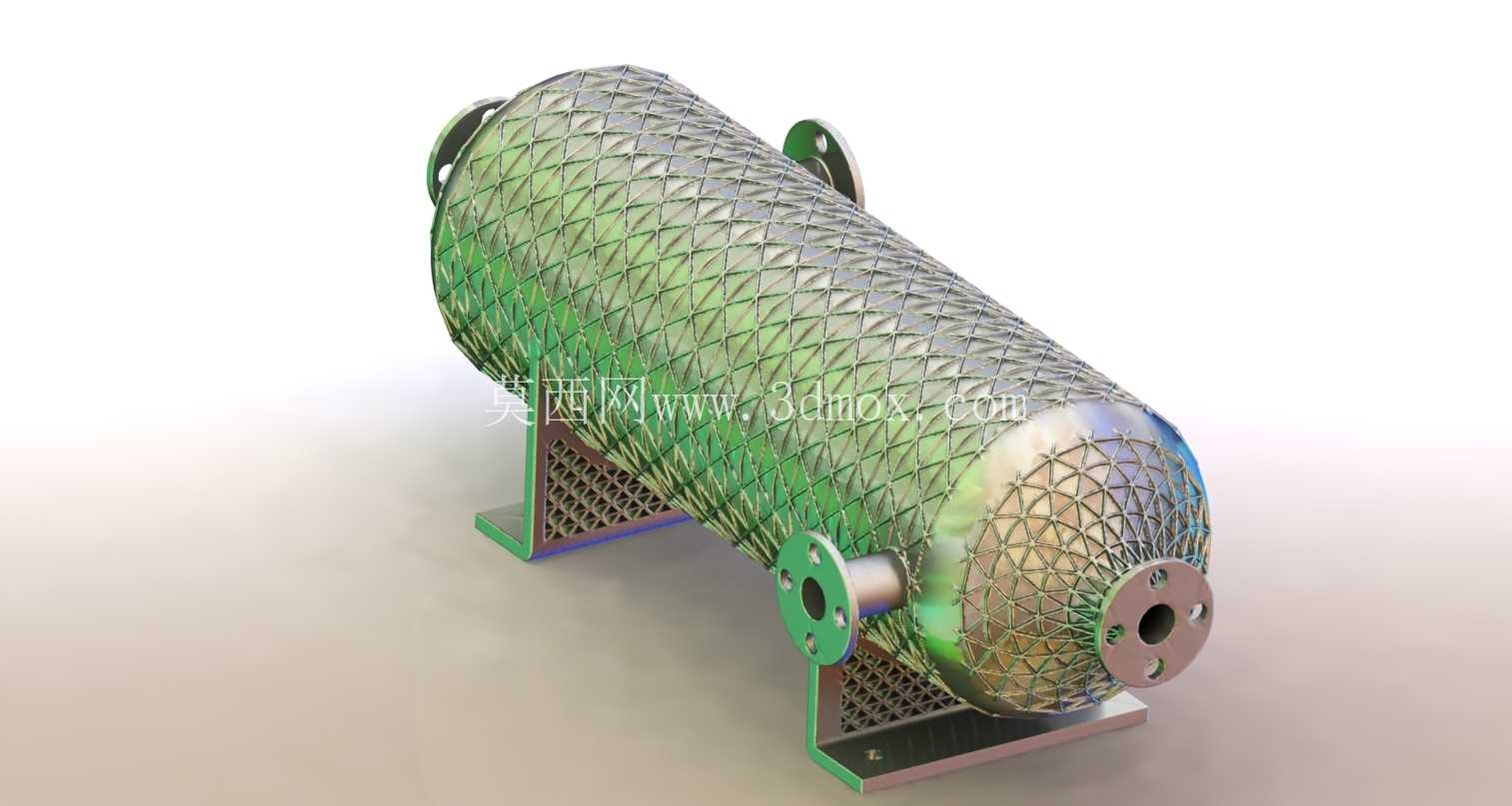

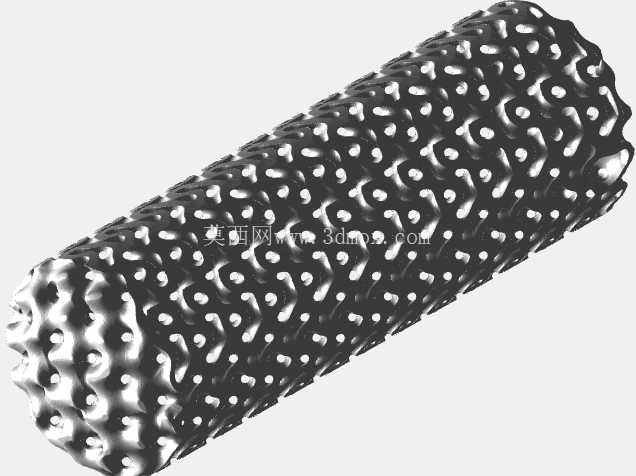

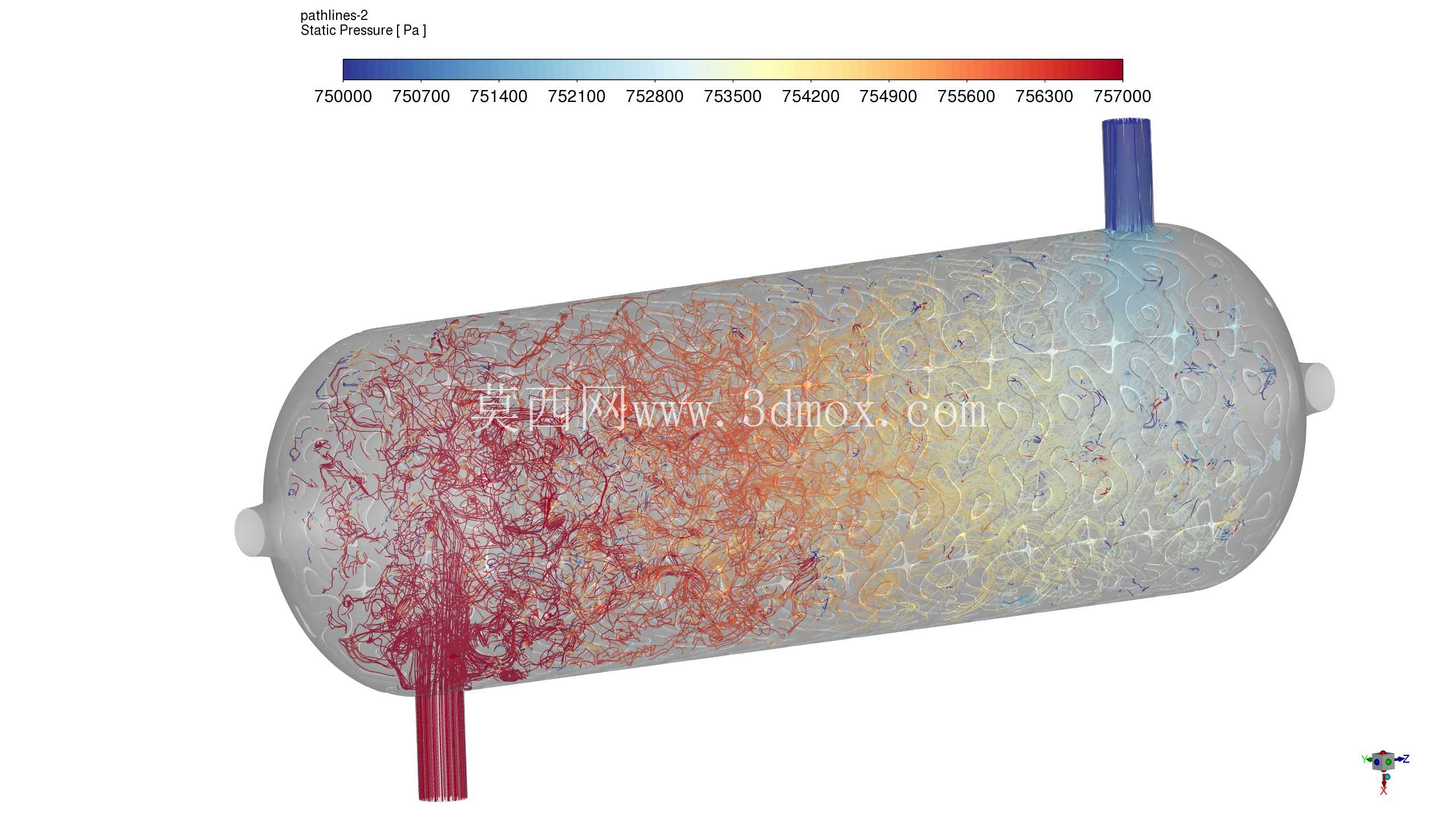

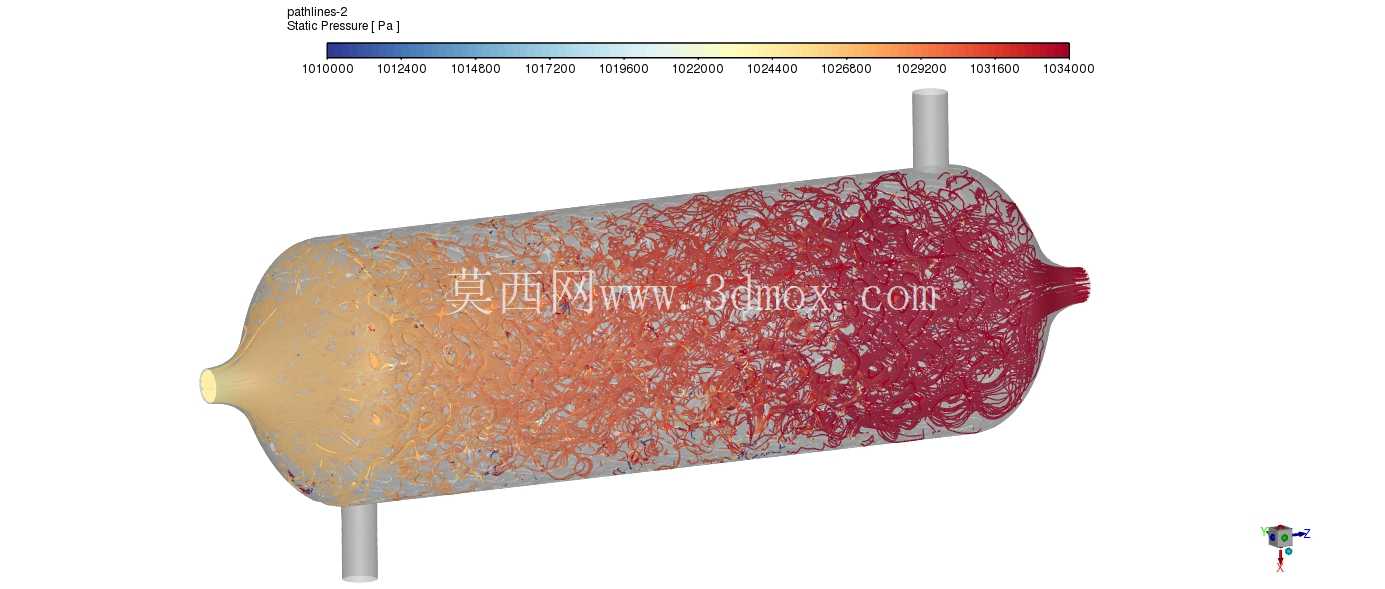

  该换热装置采用卧式筒体布局,核心换热区域采用Gyroid三重周期极小曲面衍生的螺旋网格结构作为换热填充基体,区别于传统管壳式换热器的折流板+管束组合,这种连续曲面网格结构可在壳程内形成持续扰动的流道,避免传统折流板存在的流动死区,同时连续的曲面结构可大幅降低流体流经时的局部阻力损失,在相同压损工况下可提升壳程换热系数。筒体两端采用标准法兰端盖结构,端盖上预留介质进出接口,接口采用带颈对焊法兰形式,可匹配不同压力等级的工艺管线连接需求,筒体底部设置两处鞍式支座,支座与筒体接触位置设置弧形贴合面,保证安装时筒体受力均匀,避免局部应力集中,支座底板预留螺栓安装孔,可直接固定在混凝土基础或钢制设备机架上,安装时需保证筒体水平度偏差不超过千分之一,避免内部流道因倾斜导致介质偏流影响换热效率。

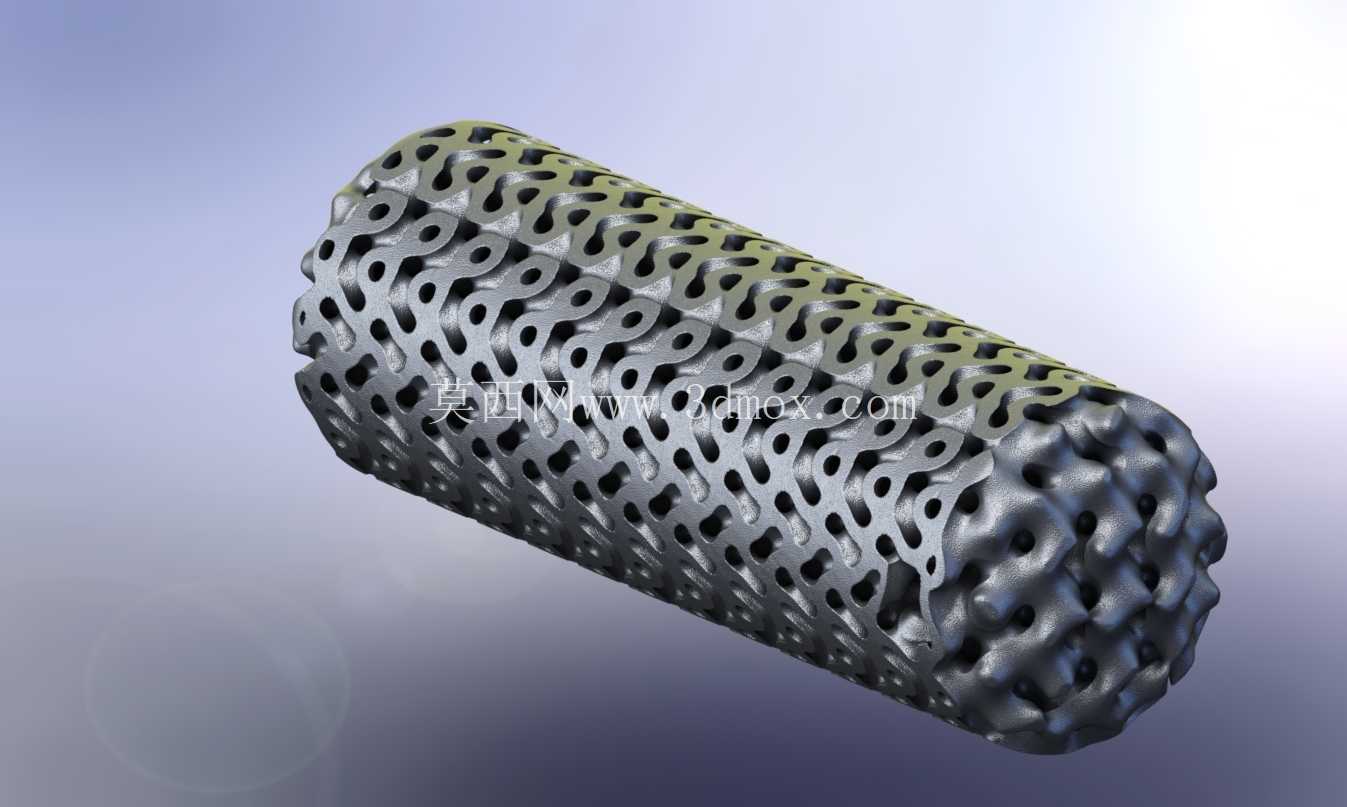

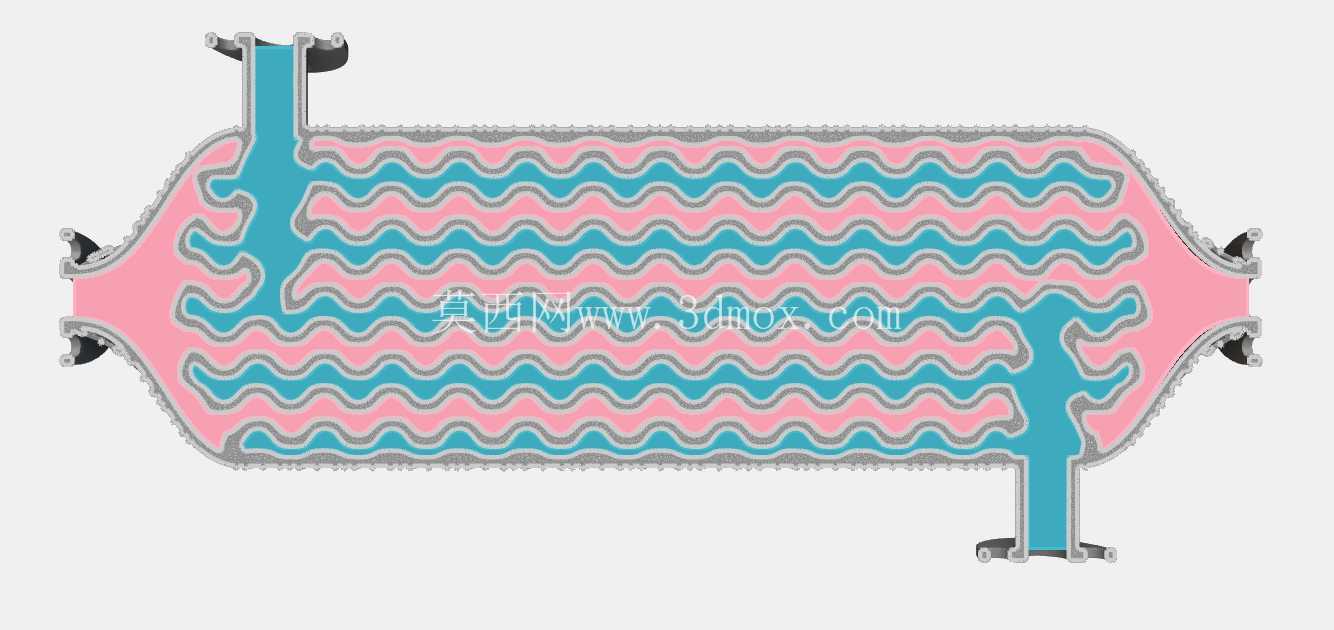

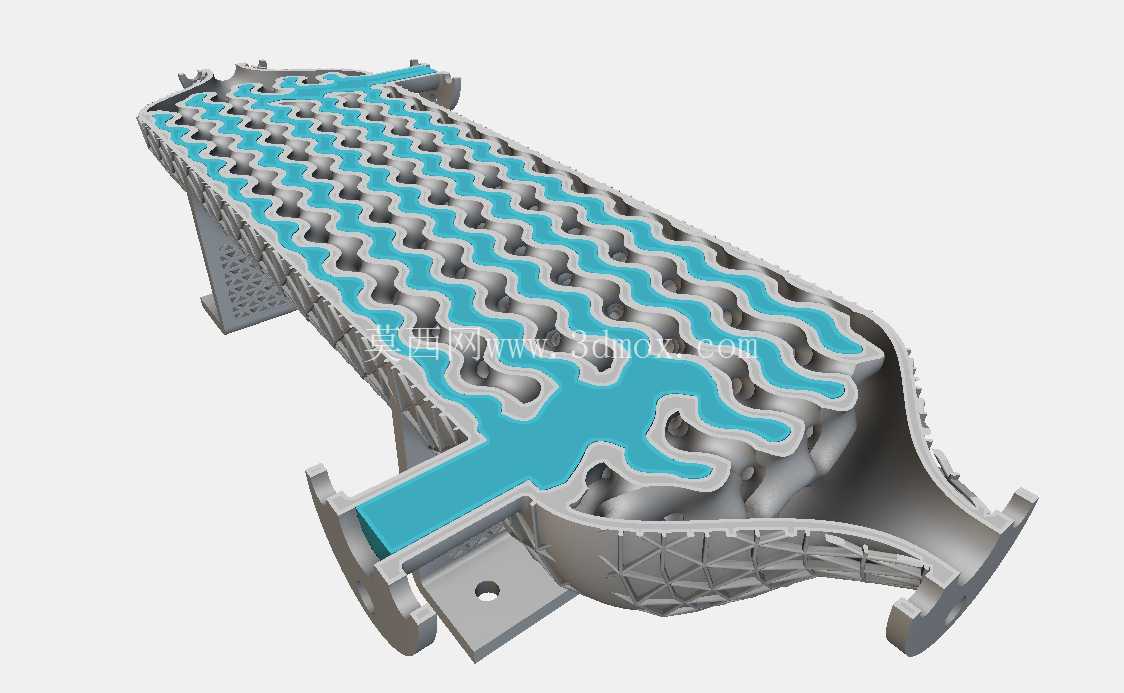

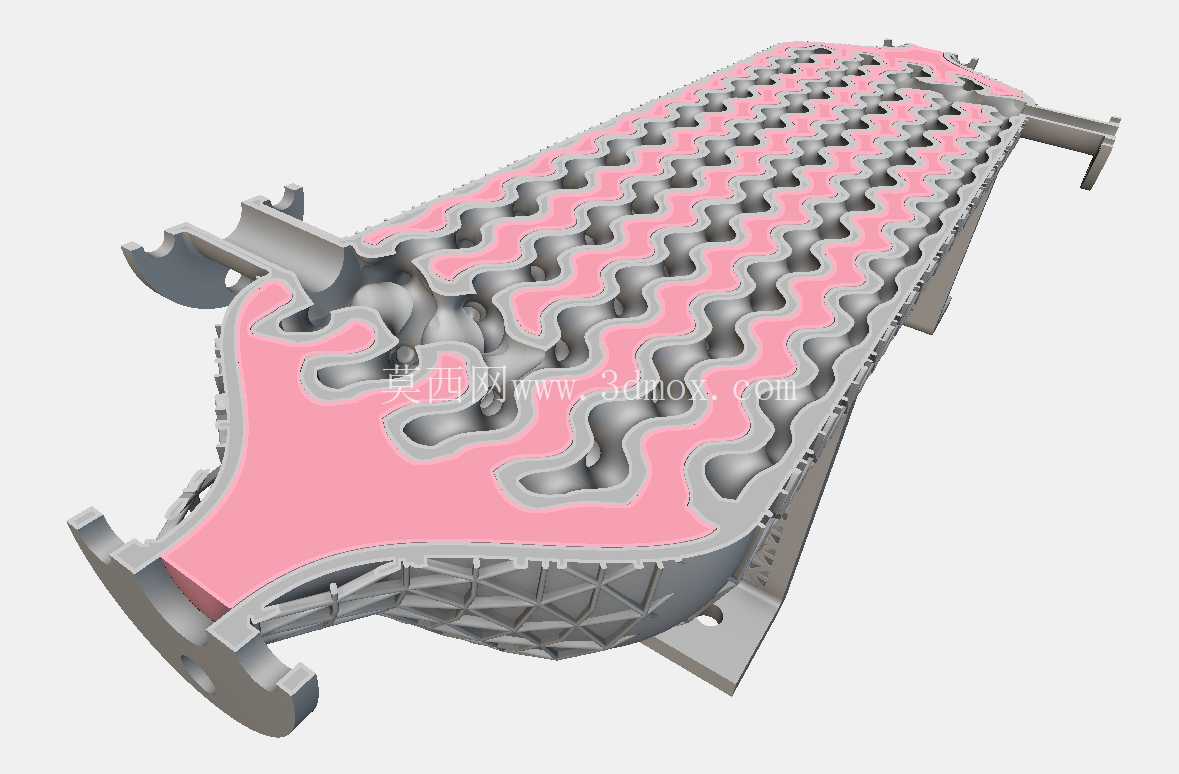

  侧面设置的两处径向接口可作为二次侧介质的进出通道,接口位置避开筒体底部支座的应力集中区域,同时与两端轴向接口保持足够的管程间距,避免不同温区介质在接口处发生短流。从结构设计逻辑来看,这种螺旋网格结构的换热单元采用一体化成型思路,网格壁厚均匀控制在1.5-2mm区间,既保证足够的换热接触面积,又避免壁厚过大带来的材料浪费与热阻提升,网格的孔隙率控制在75%左右,可在保证结构强度的前提下最大化流体通流面积,适合气-气、气-液、液-液多种介质的换热工况,尤其适用于对压损要求严苛、换热效率要求高的工艺场景,比如余热回收系统、精密温控回路、小流量高换热需求的实验装置配套。

  在实际应用中,该类换热装置可适配暖通空调系统的热回收环节、工业制程中的废热回收单元、新能源领域的温控换热回路,相比传统列管换热器,同换热功率下设备体积可缩小30%以上,重量降低25%左右,同时因为内部无独立管束与折流板的焊接点,设备运行时的振动噪声更小,长期运行不存在管束与折流板碰撞磨损导致的泄漏风险。安装边界方面,筒体整体长度与直径的比例控制在4:1左右,属于典型的卧式短筒换热设备,安装时两端需预留至少1.2倍筒体直径的操作空间,用于端盖拆卸与内部维护,侧面接口位置需预留管线安装的操作空间,底部支座的安装孔间距可根据实际安装基础调整,支座高度设置为200mm左右,可满足底部排污管线的安装需求。

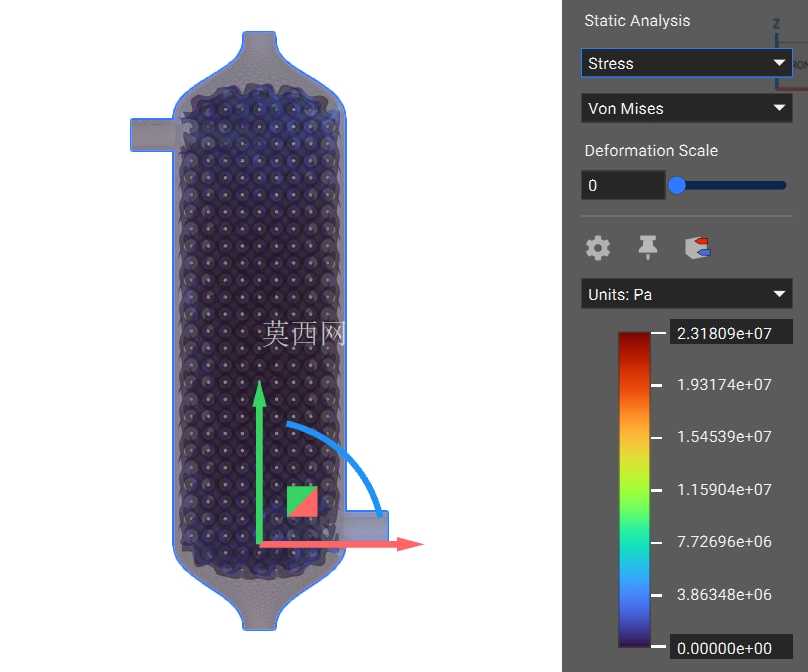

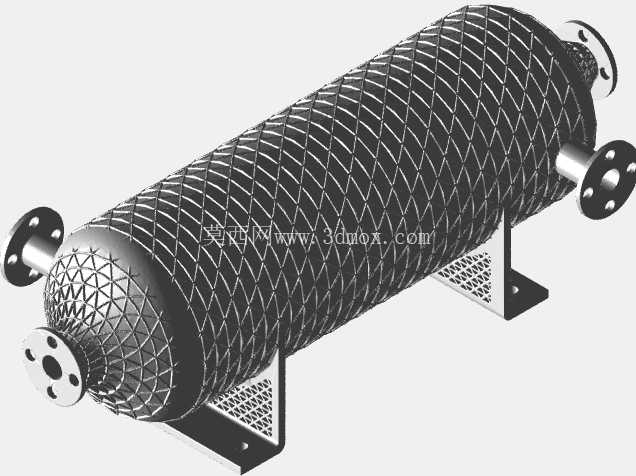

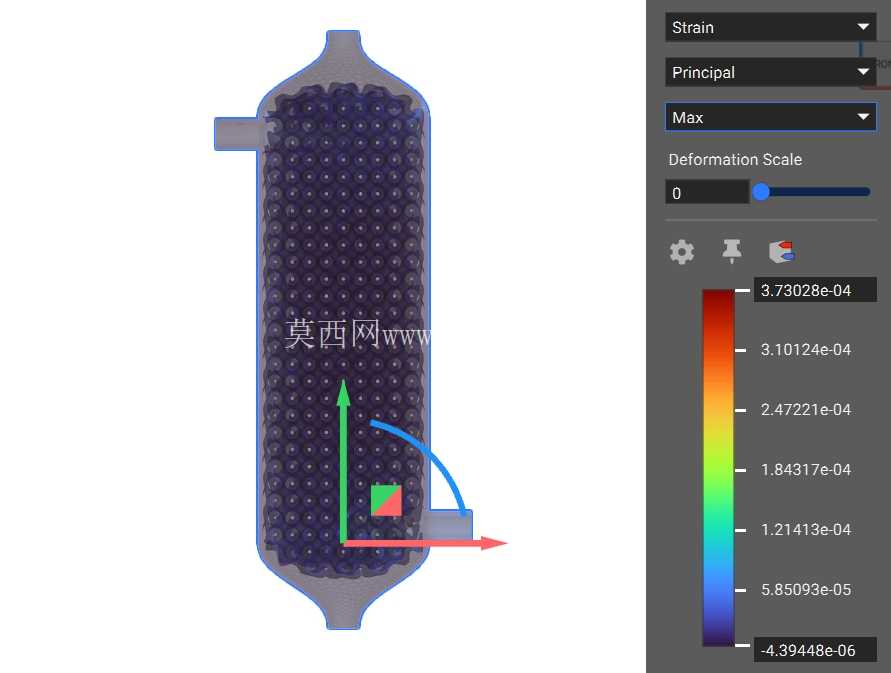

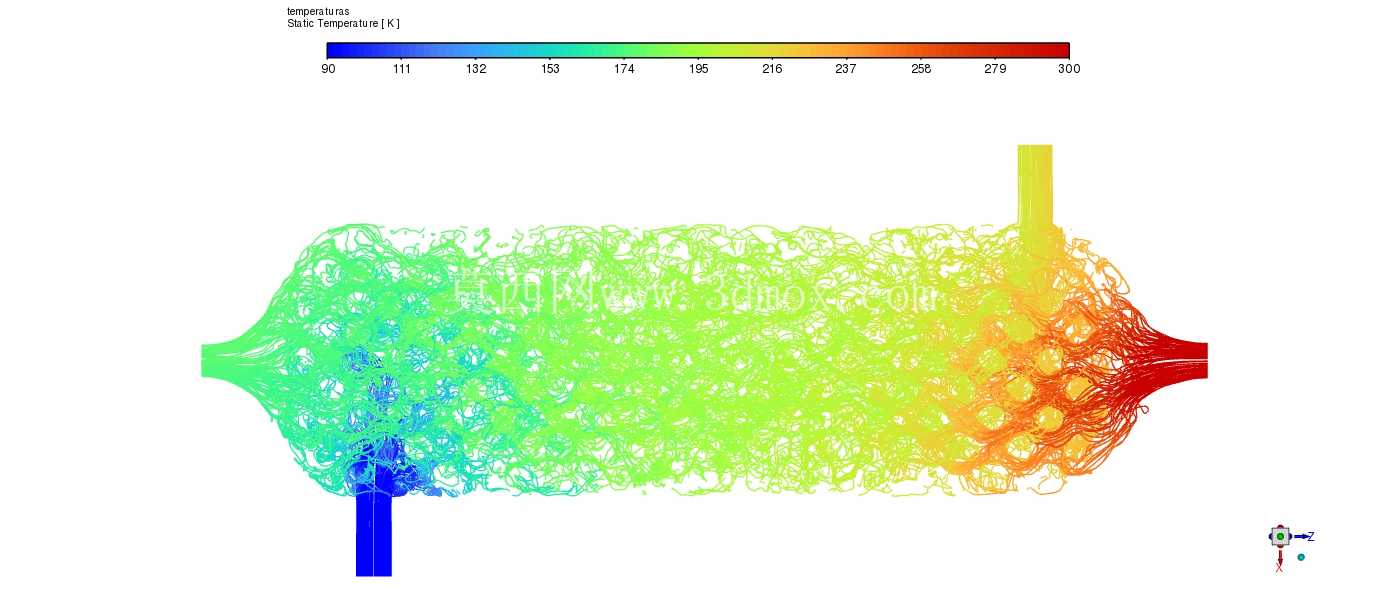

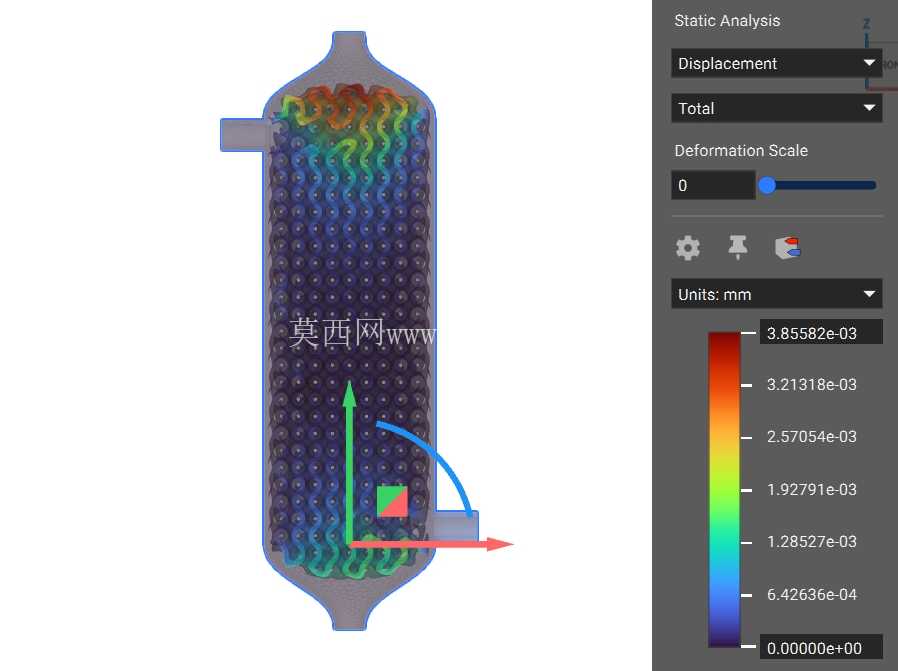

  筒体外部的网格结构同时兼具强化换热与结构加强的作用,网格的连续曲面可在筒体承受内压时将应力均匀分散到整个筒体表面,相比光筒结构可降低筒体壁厚要求,减少材料消耗,同时网格结构增大了筒体与外部空气的接触面积,若用于空冷式换热场景,可直接利用外部网格作为扩展散热面,无需额外加装散热翅片。在流道设计上,螺旋走向的网格通道可引导介质在壳程内形成螺旋前进的流态,延长介质在换热区域内的停留时间,同时持续改变流动方向,破坏边界层的形成,进一步提升换热效率,这种流道结构不存在流动死区,介质中的杂质不易在设备内部沉积,降低了设备的清洗维护频率,适合含有少量固体颗粒的介质换热场景。端盖与筒体的密封采用榫槽面密封结构,可适配不同压力等级的密封垫片,最高可承受1.6MPa的工作压力,满足多数工业低压换热场景的使用需求,接口法兰的密封面采用突面形式,可与通用工业管线直接对接,无需定制特殊转接件,降低现场安装的适配成本。
