数字字符动态运动演示机构三维设计

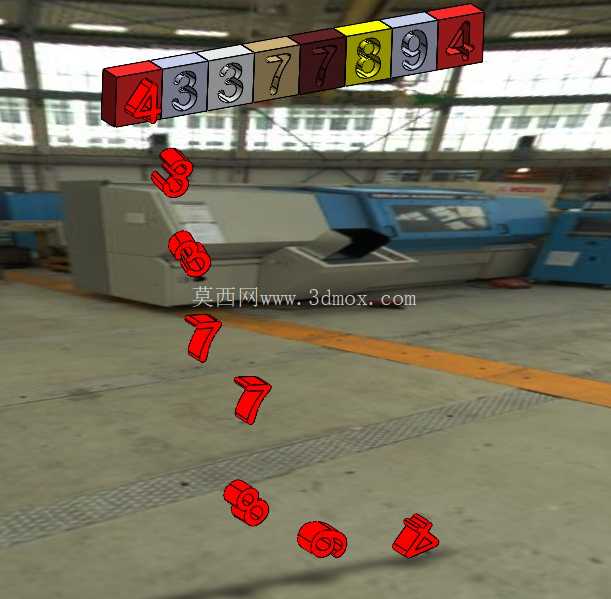

这套数字字符动态运动演示机构，最初的设计出发点是为工业生产现场的可视化计数、工位状态标识提供直观的动态展示载体，目前在自动化生产线的节拍计数展示、实训教学的运动原理演示、工业展厅的互动展示装置中都有明确的应用场景。从实际功能来看，整套机构可以实现单组数字字符的独立翻转、连续序列字符的联动下落与复位动作，字符块采用等截面立方体结构，每一个字符块的六个面可分别蚀刻不同数字或标识符号，通过内部的联动轴系驱动，可完成指定字符的精准对位展示，相比传统的静态标识牌，动态的字符运动可以更快速地抓取现场操作人员的注意力，在嘈杂的生产车间环境中，无需额外的声光提示就能完成计数信息、工位状态的传递。

设计过程中首先确定了字符块的外形尺寸边界，单块字符立方体的边长控制在80mm，这个尺寸既保证了10米距离内的人员可以清晰识别字符内容，也不会占用过多的安装空间，整套机构的横向安装总长度控制在800mm以内，纵向运动行程预留120mm，安装时距离地面的高度建议设置在1.6米到1.8米之间，刚好匹配站立人员的平视视线范围，避免出现观察死角。字符块的边角做了R3的圆角处理，一方面是避免运动过程中相邻字符块发生剐蹭卡滞，另一方面也能减少锐角结构带来的磕碰风险，适配生产现场的安全要求。

驱动部分的设计采用了模块化的思路，每一个字符块都配置独立的微型驱动单元，单元之间通过同步带实现联动，既可以支持单字符的独立动作，也能完成整组字符的序列运动，比如模拟数字滚动计数、字符依次下落的动态效果。在运动轨迹的设计上，字符块的翻转动作采用了定轴转动的形式，转动轴心设置在字符块的几何中心，保证翻转过程中字符块不会超出预设的安装边界，不会和周边的防护结构、安装支架产生干涉；下落动作则采用了直线导轨导向，配合阻尼缓冲结构，避免字符块运动到行程末端时产生撞击异响，也能减少长期运行带来的结构磨损。

从结构细节来看，字符块的表面采用了哑光磨砂处理，避免生产现场的照明光线在字符表面产生反光，影响识别效果，字符的蚀刻深度控制在0.5mm，填充深色耐磨涂层，长期使用不会因为摩擦出现字符模糊的问题。整套机构的安装支架采用标准铝型材拼接，不需要额外焊接加工，现场安装时只需要根据安装位置的实际情况调整支架的固定点位即可，维护时可以单独拆卸任意一个字符块进行更换，不需要拆解整套机构，大幅降低了后期的维护成本。

在实际应用验证中，这套机构可以适配不同的生产节拍，最快可以实现每秒2次的字符切换动作，连续运行1000小时无卡滞故障，字符对位精度控制在±0.5mm以内，不会出现字符错位导致的识别错误。相比电子显示屏类的展示装置，这套纯机械结构的动态字符机构不需要复杂的布线，抗干扰能力更强，在存在油污、金属粉尘的加工车间环境中，不会因为粉尘、油污的侵入出现显示故障，环境适应性更强，同时机械结构的动态展示效果也更具工业质感，适合应用在对展示形式有特殊要求的工业场景中。
