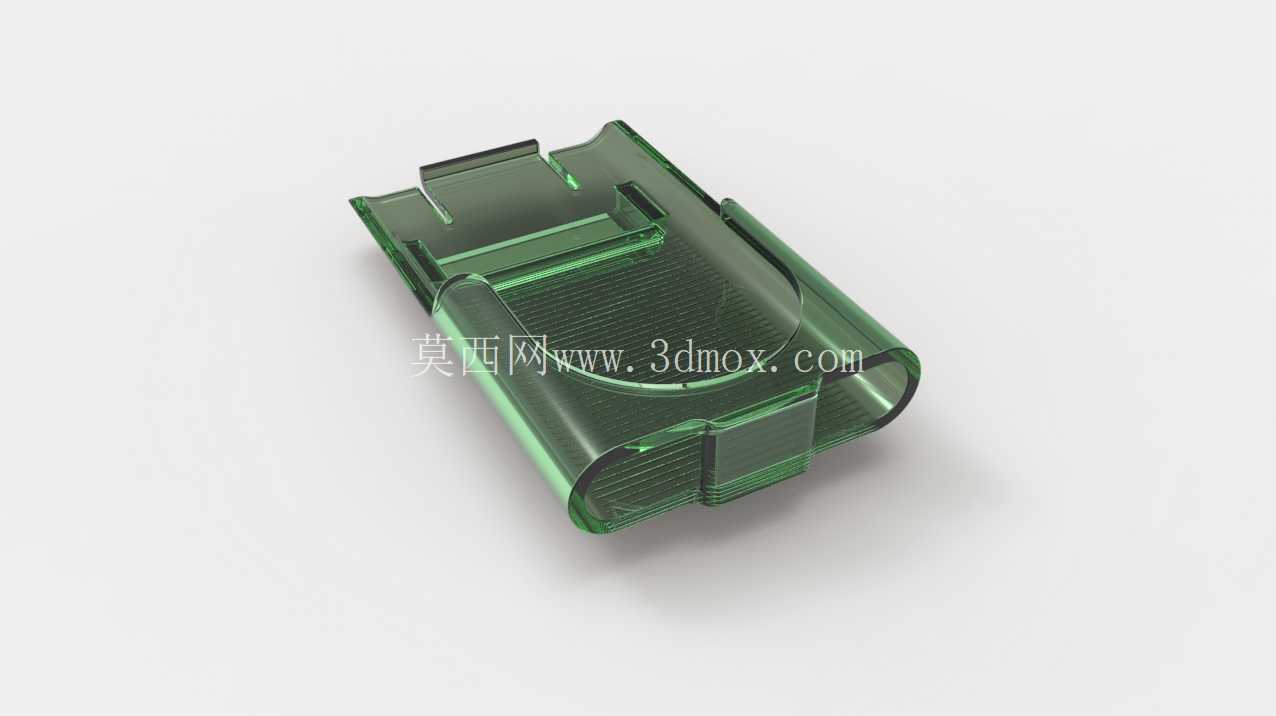

iPodNano七代Griffin夹式保护套优化结构设计

日常通勤、户外慢跑或是短途差旅场景中，随身数码播放器的便携固定始终是用户的核心痛点，传统夹式保护套在反复开合、受力弯折后极易出现夹臂断裂、夹持力衰减的问题，导致设备滑落磕碰造成不可逆损伤。这款针对iPod Nano第七代优化设计的夹式保护套，核心解决原有市售产品结构强度不足的缺陷，从受力路径层面重构了夹持结构的力学传递逻辑。

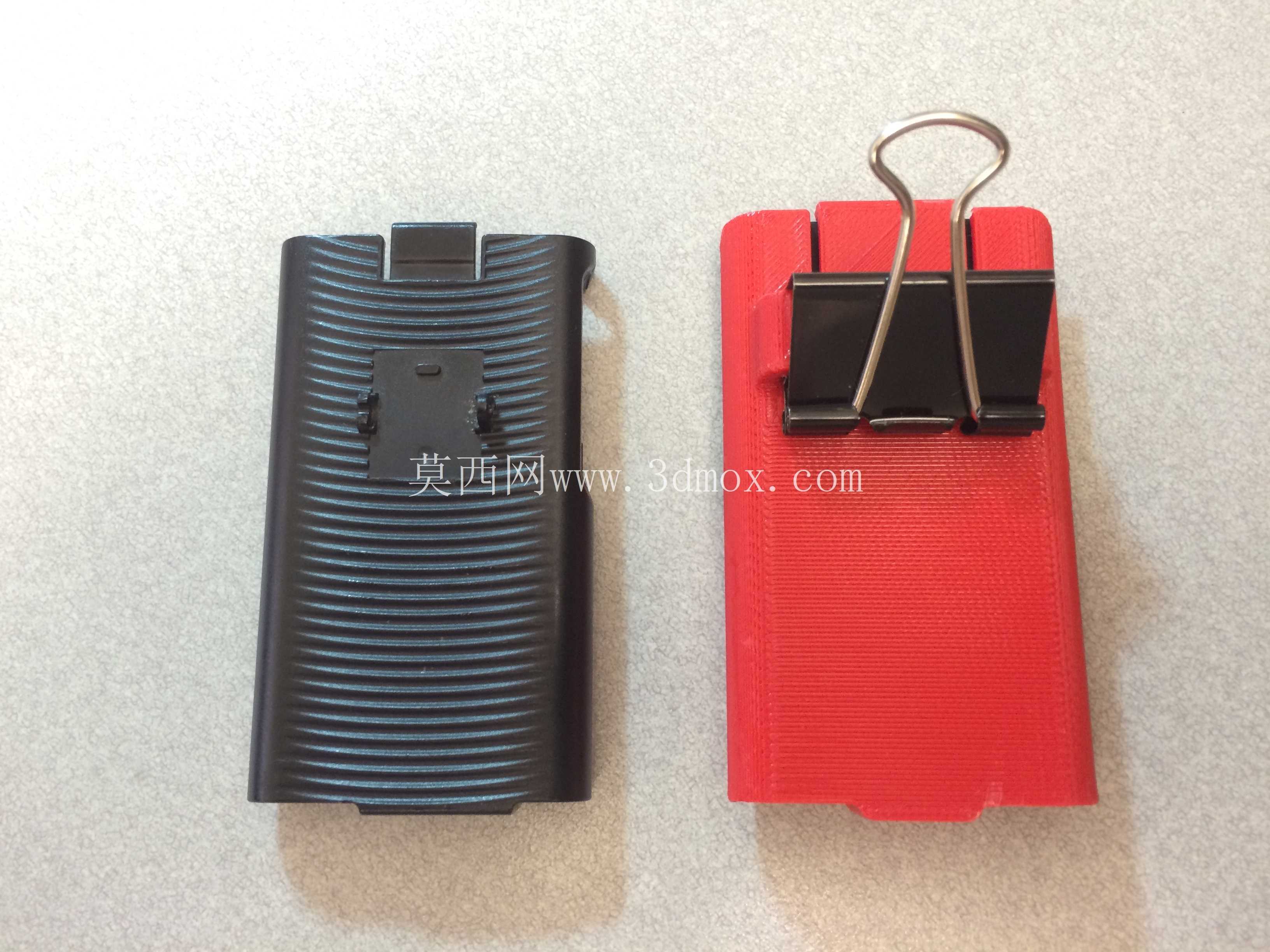

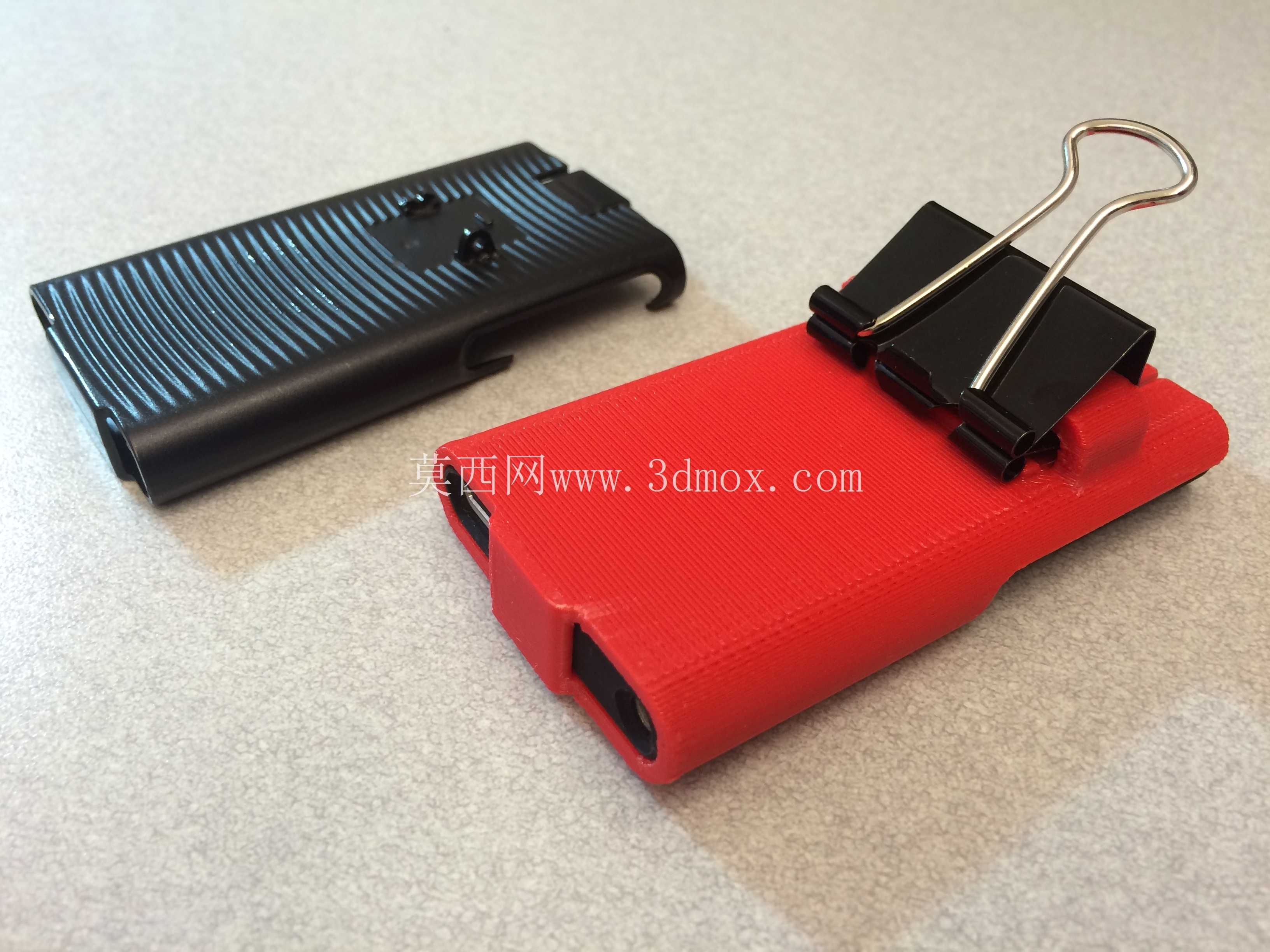

从实际使用场景出发，保护套需要同时满足两个核心功能：一是为播放器本体提供周向限位防护，避免日常剐蹭、轻微跌落时的外壳损伤；二是通过背部夹体实现与衣物口袋、腰带、背包织带的可靠连接，在人体活动产生的晃动、拉扯工况下不松脱、不滑落。原有市售产品的失效点集中在夹体与保护套主体的连接根部，反复开合时该位置承受交变弯曲应力，原结构此处壁厚偏薄且未做圆角过渡，应力集中系数过高，数次循环受力后就会出现微裂纹，最终扩展断裂。

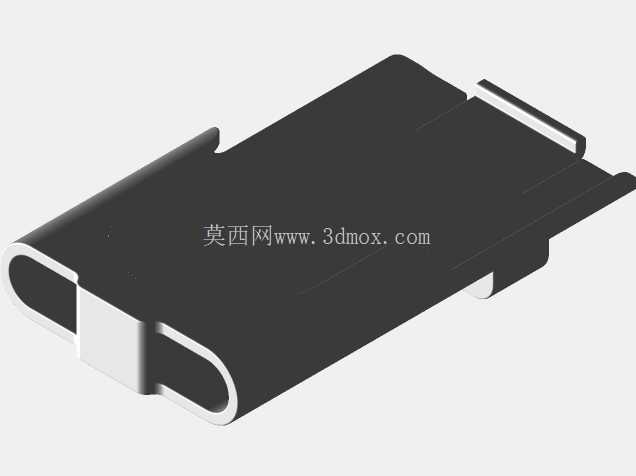

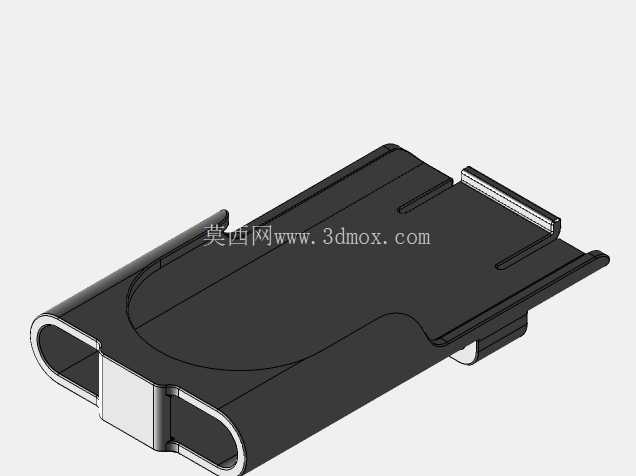

设计过程中首先对原有结构的受力路径做了拆解：夹体开合时的弯曲力矩全部集中在连接铰链位置，原结构此处采用等壁厚平直连接，没有分散应力的结构设计。优化方案首先将连接根部的壁厚提升27%，同时在内外两侧均做R1.2的圆角过渡，消除直角带来的应力集中问题；其次调整了夹臂的弧度曲线，原有夹臂为了追求夹持力采用了过大的预变形量，导致开合时根部弯曲应力超出ABS材料的疲劳极限，优化后将夹臂自由状态下的开口间隙调整为4.2mm，适配厚度3-6mm的织物、织带与皮带，既保证夹持时的正压力足够抵抗日常活动的拉扯力，又将开合时的最大弯曲应力控制在材料许用疲劳强度范围内，循环开合寿命较原版提升4倍以上。

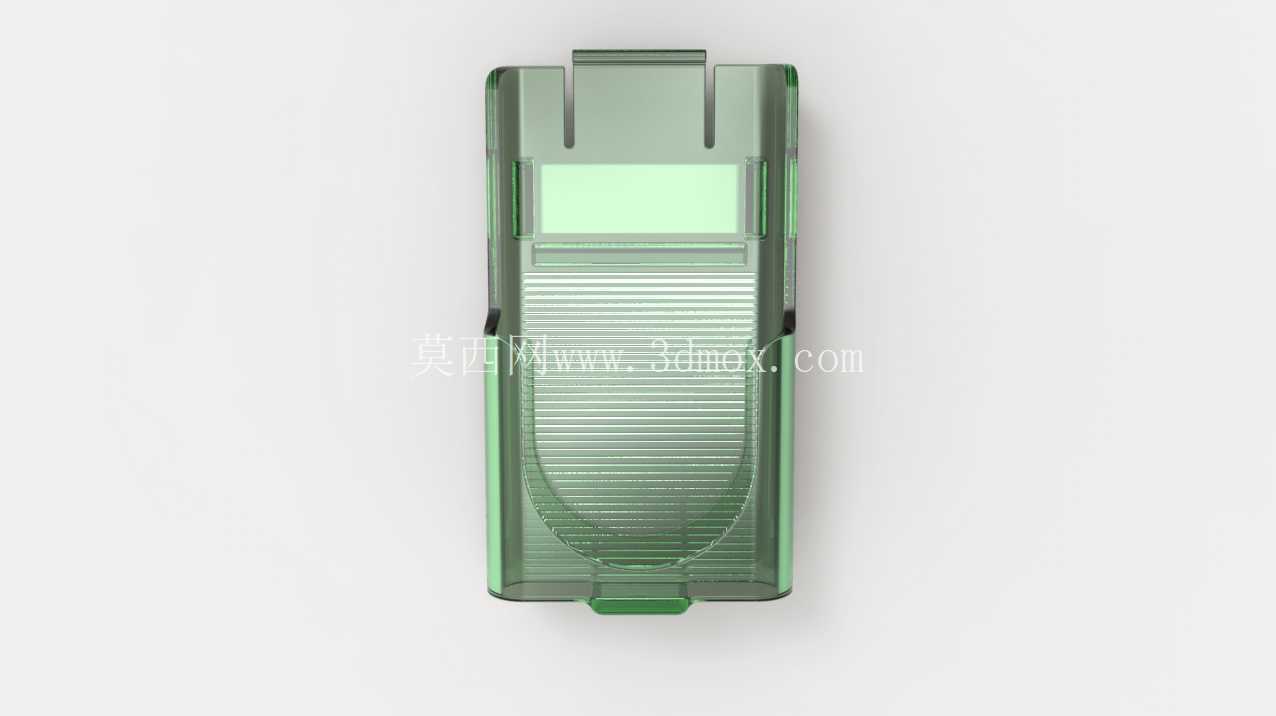

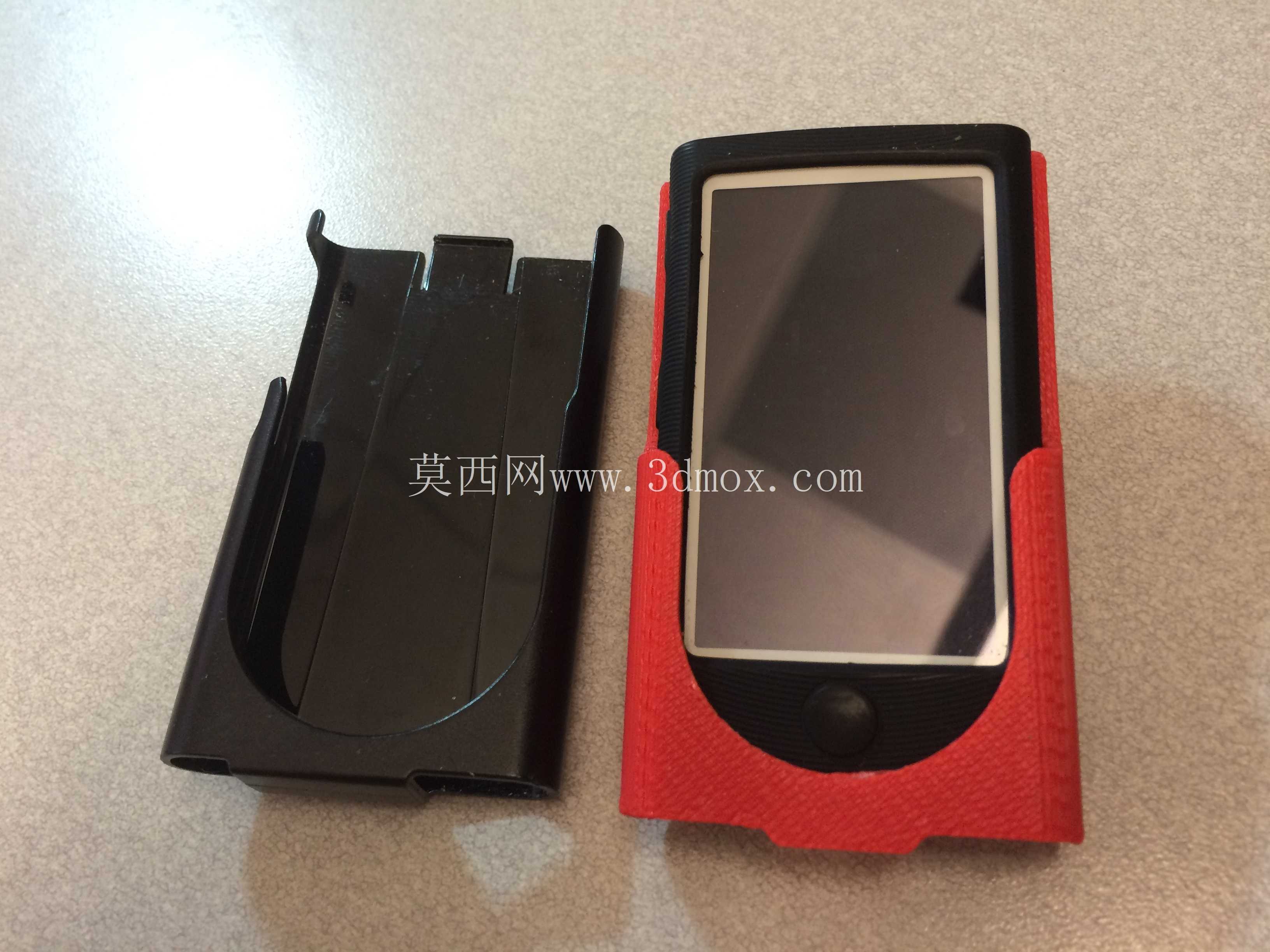

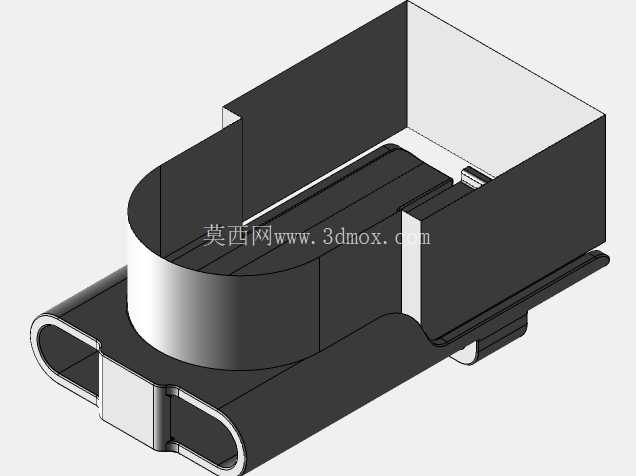

安装边界层面，保护套主体内腔完全匹配iPod Nano第七代的外形尺寸，内腔长度76.5mm、宽度39.6mm、深度5.4mm，四周预留0.15mm的装配间隙，方便设备取放同时不会出现旷量晃动；内腔边缘做0.3mm的凸边限位，设备装入后凸边刚好卡住设备侧边，避免意外滑脱。背部夹体的有效夹持深度为18mm，夹持面做了0.2mm深度的细密防滑齿纹，增大与被夹持织物之间的静摩擦系数，即使在跑步等剧烈晃动场景下也不会出现滑移。夹体开合端做了3mm的撬边设计，用户可以轻松用指尖掰开夹体，无需借助指甲或其他工具，操作手感更顺畅。

材质选择上，主体结构采用ABS工程塑料，该材料具备均衡的冲击强度与弯曲韧性，完全满足日常使用的受力需求，同时具备良好的注塑加工流动性，结构上的细小加强筋、防滑齿纹都可以完整成型。保护套主体背部与夹体采用一体化注塑成型，省去了额外的铰接轴零件，减少装配环节的同时也避免了铰接轴脱落、锈蚀的风险。主体表面做了细微的晒纹处理，既可以提升握持时的摩擦力，也能掩盖日常使用产生的细微划痕，长期使用依旧保持外观整洁。

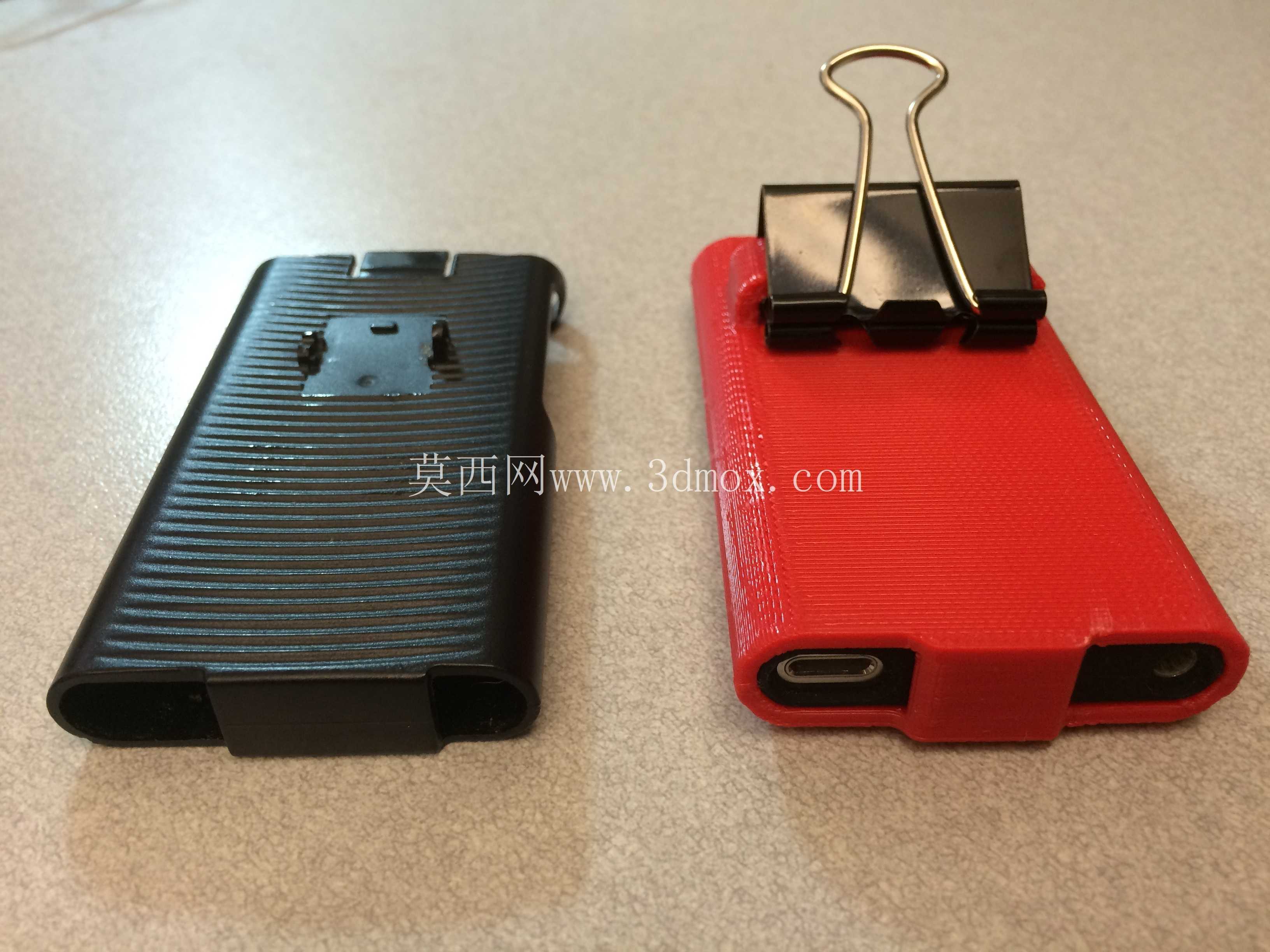

结构细节上，保护套对应播放器的按键、接口位置全部做了精准避让，避让孔边缘做0.5mm的倒角处理，不会刮伤数据线插头或是按键表面；摄像头位置的避让孔做了沉台设计，避免保护套表面刮花镜头镜片。夹体与保护套主体的贴合面做了0.1mm的内凹设计，当夹体处于闭合状态时，整个夹面与保护套主体完全贴合，不会出现局部凸起勾挂衣物纤维的问题。整体结构没有尖锐棱角，所有外露边缘均做圆角处理，日常接触皮肤时不会产生不适感，放在口袋中也不会勾刮衣物内衬。

从实际使用验证来看，优化后的结构在1000次开合循环测试后，连接根部没有出现裂纹，夹持力衰减率低于12%，完全满足日常使用的寿命需求；在1.2米高度自由跌落测试中，保护套可以有效吸收冲击能量，播放器外壳没有出现磕碰凹痕；在织带夹持测试中，施加20N的横向拉力时夹体没有出现松脱滑移，完全覆盖日常通勤、运动场景的受力需求。整个设计没有冗余结构，在保证结构强度的前提下尽可能控制壁厚，整体重量控制在12g以内，不会给随身携带增加额外负担，兼顾了结构可靠性与使用便携性。
