5×9厘米磁屏蔽全频内置扬声器单元

　　在消费电子内置声学部件的选型与结构适配工作中，小尺寸全频扬声器的设计落地往往需要平衡声学性能、安装空间、磁干扰规避这几个核心矛盾点，这款5×9厘米规格的全频驱动单元，就是针对狭小安装空间场景做定向优化的典型部件。从实际应用场景来看，这类单元主要适配安装空间极度受限的设备，比如早期的CRT电视、紧凑型一体机电脑、小型工控终端、壁挂式通讯对讲设备，这类设备的内部腔体留给声学部件的空间往往被主板、电源模块、信号板卡挤压得十分有限，常规圆形扬声器要么占用的投影面积无法适配异形安装位，要么磁体体积过大容易干扰周边的信号电路，这款单元的设计刚好针对性解决了这些痛点。

　　从功能特性层面来说，这款单元采用磁屏蔽结构设计，磁路部分做了封闭式的导磁处理，工作时向外泄漏的磁通量被控制在极低水平，不会对周边的CRT显像管偏转线圈、主板上的霍尔传感器、存储介质这类对磁场敏感的部件造成干扰，这也是它能适配老式电视、电脑这类设备内置使用的核心原因之一。同时它采用钕磁铁磁路系统，相比传统铁氧体磁体，在同等磁通量输出的前提下磁体体积可以缩小40%以上，这也是它能做到整体结构极其小巧的关键，钕磁铁的高磁能积可以让振膜获得足够的驱动力，保证全频段的响应均衡度，实际听感上高频表现清晰，没有小尺寸喇叭常见的高频发闷、中频凹陷的问题，作为内置扬声器使用时，语音播报、系统提示音、普通音视频内容的还原度完全满足设备的使用需求。

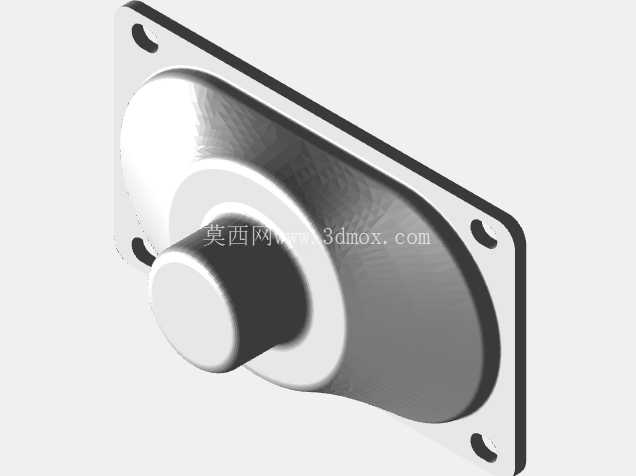

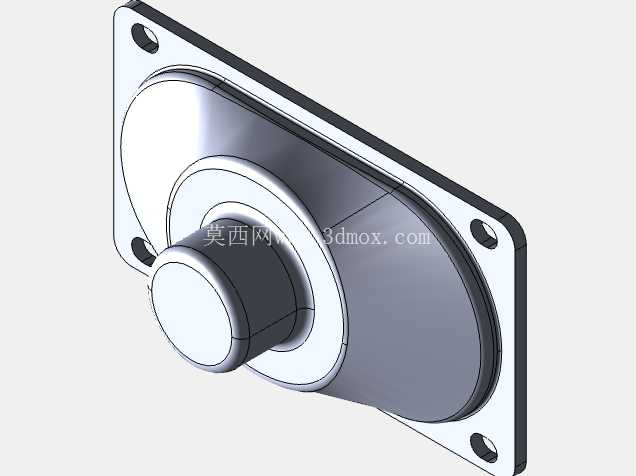

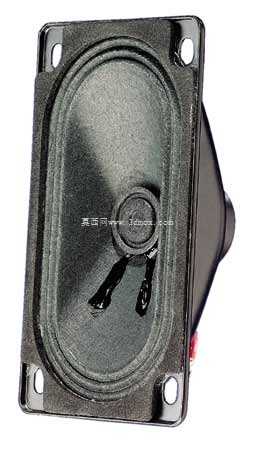

　　从设计思路上拆解这款单元的结构，首先是外形选择了椭圆形的振膜设计，相比同投影面积的圆形振膜，椭圆形振膜的长轴方向可以获得更大的有效振动面积，在有限的安装投影尺寸下提升低频辐射的效率，弥补小尺寸单元低频量感不足的缺陷；外框采用带四个安装孔的方形法兰结构，四个安装孔分布在法兰的四个角位，安装时可以直接通过螺丝穿过孔位固定在设备壳体的预设安装柱上，不需要额外设计固定支架，减少装配环节的零件数量。振膜的折环采用橡胶材质，顺性适中，既可以保证振膜往复运动的线性度，减少大信号下的分割振动失真，也能在设备长期使用过程中耐受温度、湿度的变化，不会像泡沫折环那样出现长期使用后粉化破损的问题。磁路部分的屏蔽罩采用冷轧钢板冲压成型，除了导磁屏蔽的作用外，也可以作为磁路的背腔结构，一定程度上优化后腔的声学阻尼，减少磁路部分的谐振。从外形尺寸与安装边界来看，这款单元的法兰外轮廓尺寸为5厘米×9厘米，也就是英制单位下的2英寸×3.5英寸，法兰厚度控制在3毫米以内，单元整体的向后突出深度不超过20毫米，安装时只需要在设备壳体上开出对应尺寸的出声孔，预留22毫米的内部深度空间即可完成装配，四个安装孔的孔位中心距对应法兰尺寸做了等距缩进，孔位直径适配M2.5的自攻螺丝，装配时的公差容忍度较高，即使壳体的安装柱有±0.5毫米的位置偏差，也可以顺利完成安装。

　　接线端采用焊片式引出设计，两个焊片分布在单元的后侧边缘位置，接线时可以直接焊接导线，也可以适配对应的插接端子，不会额外占用振膜后侧的振动空间，避免引线碰触振膜产生异响。在实际的结构建模过程中，需要重点关注几个边界尺寸的还原：首先是法兰面的平面度，安装时法兰面需要贴合设备壳体的安装面，如果建模时法兰面的翘曲度还原不准确，装配后会出现缝隙导致声音泄漏，影响声学性能；其次是磁屏蔽罩的外轮廓尺寸，这个部分是单元向后突出的最大尺寸，建模时需要准确还原它的外形，避免和设备内部的其他板卡、结构件产生干涉；另外振膜的最大振动位移需要预留足够的空间，振膜在最大功率工作时的前后位移量约为1.5毫米，建模时出声网和振膜之间需要预留至少2毫米的间隙，避免振膜振动时碰触网罩产生杂音。这类小尺寸磁屏蔽扬声器在当下的紧凑型通讯设备、工控终端、小型医疗设备中依然有广泛的应用场景，很多对设备厚度有严格要求的产品，都会优先选择这类小体积、磁屏蔽的全频单元，在建模时准确还原它的安装尺寸、结构特征，能够为后续的整机结构适配、声学腔体设计提供准确的数模依据，减少后续打样验证阶段的干涉问题、装配问题。
