奥林巴斯OM镜头转索尼E卡口适配转接环

在摄影器材改装与跨系统镜头复用的实际场景中，不同品牌卡口的物理尺寸、法兰距差异一直是阻碍老镜头、副厂镜头跨机身使用的核心障碍，这类卡口转接适配器的核心作用，就是通过精准的结构设计，在两套互不兼容的镜头、机身卡口之间搭建可靠的物理连接与光学定位基准，让原本仅适配奥林巴斯OM卡口的手动镜头，能够稳定安装在索尼E卡口系列微单机身上，实现镜头的正常成像与手动操作功能。

从实际使用的场景来看，这类转接件主要面向拥有存量OM卡口手动镜头的摄影从业者、器材爱好者，既可以盘活早年购置的OM系列胶片镜头资源，让这些光学素质优异的老镜头能够在数码微单机身上继续发挥作用，也能满足部分创作者追求特定老镜头成像质感的拍摄需求，无需为了使用特定镜头购置整套对应卡口的机身设备，大幅降低跨系统使用镜头的硬件成本。

设计这类转接环的核心逻辑，首先要严格匹配两端卡口的机械定位基准：一端要完全复刻奥林巴斯OM卡口的镜头安装接口尺寸，包括卡口卡爪的角度、深度、定位缺口位置，以及镜头安装到位后的锁紧行程，保证OM镜头装入转接环后，卡合松紧度适中，无旷量、无卡滞，不会出现镜头安装偏斜导致的光轴偏移问题；另一端则要完全符合索尼E卡口的机身安装标准，匹配E卡口的法兰距差值，保证镜头安装后无限远能够正常合焦，不会出现无限远无法合焦或者近摄距离异常偏移的问题。

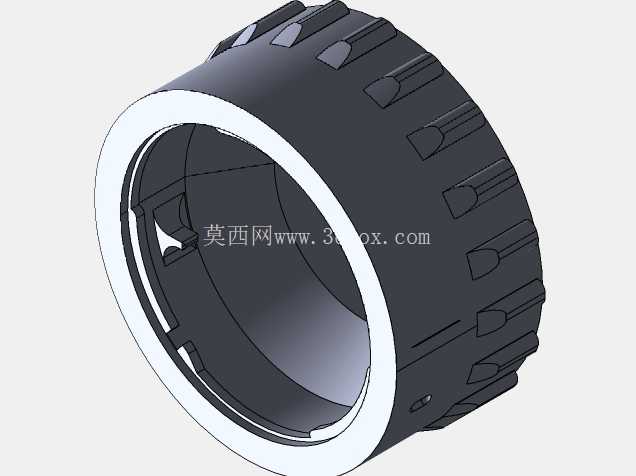

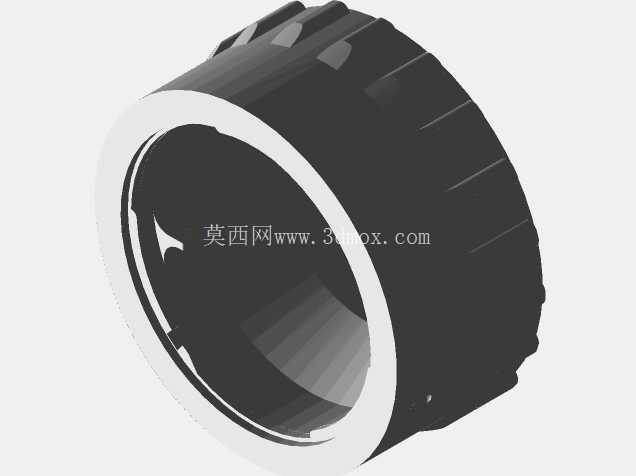

结构设计上，转接环整体采用环形薄壁结构，在保证结构强度的前提下尽可能控制整体厚度与重量，避免加装转接环后镜头前端重量过大导致机身卡口承重过载。内壁需要做消光处理，减少光线在转接环内部反射形成的眩光、鬼影问题，避免对最终成像质量造成负面影响。转接环的安装止口位置需要做严格的形位公差控制，保证镜头安装后，镜头光轴与机身传感器平面完全垂直，避免出现画面一侧清晰一侧模糊的场偏问题。

从安装边界来看，转接环朝向机身的一侧，所有凸起结构都要避开E卡口机身的卡口周边电子触点、机身定位销位置，不会刮蹭机身卡口表面的涂层或者电子元件；朝向镜头的一侧，卡口内部的通光孔径要足够大，不能遮挡OM镜头的后组镜片，即使是大光圈OM镜头，也不会出现通光孔径不足导致的画面边缘暗角加重问题。转接环的锁紧结构采用与原厂卡口一致的旋转锁紧逻辑，用户安装镜头时的操作逻辑与原厂镜头安装完全一致，不需要额外的操作学习成本，锁紧后有明确的到位反馈，避免使用过程中镜头意外脱落。

考虑到3D打印制作的实际需求，设计时特意将奥林巴斯卡口一侧的安装面设置为打印贴合平台的方向，这一侧的结构相对规整，没有过多的悬空薄壁结构，打印时不需要添加过多支撑，能够有效降低打印后处理的工作量，同时保证卡口配合面的打印精度，减少支撑拆除后留下的表面缺陷对卡口配合精度的影响。转接环的壁厚经过合理核算，既不会因为壁厚过薄导致打印后结构强度不足、安装时出现断裂变形，也不会因为壁厚过厚导致整体重量偏大，增加卡口的承重负担。

在实际使用过程中，这类纯机械结构的转接环没有电子通讯触点，仅能支持手动对焦、手动调整光圈的操作，这也要求结构设计时，转接环不能遮挡镜头本身的光圈调节环，保证镜头安装后所有手动操作部件都能够正常拨动，不会被转接环结构干涉。转接环的外表面做防滑纹理设计，方便用户安装拆卸时施力，不会因为表面过于光滑导致拧动转接环时打滑。

从长期使用的可靠性角度出发，转接环的卡爪部分做了局部加厚处理，因为这部分是反复安装拆卸过程中受力最集中的位置，足够的结构强度能够保证多次拆装后不会出现卡爪磨损、变形，导致卡口配合旷量变大的问题。所有与镜头、机身接触的边缘位置都做了倒角处理，避免锐边刮蹭镜头或者机身的卡口表面，造成不必要的外观掉漆或者损伤。
