适配M20X1.5球头螺纹公头旋转套筒

　　在中低压流体输送管路、小型气动执行机构配套、便携液压工具的连接环节里，经常会遇到管路需要随执行端做小角度周向旋转的工况，如果采用硬连接方式，反复转动会带来管路扭结、密封面磨损渗漏、连接螺纹受力崩牙等问题，这类公头旋转套筒就是针对这类场景开发的过渡连接部件。这款旋转套筒的核心适配边界为.600规格球头，配套连接螺纹为M20X1.5公制细牙螺纹，细牙螺纹的选用本身就是考虑到管路连接的密封需求，相比粗牙螺纹，M20X1.5的螺距更小，螺纹配合的牙型间隙更窄，配合端面密封垫或者生料带使用时，能在1.6MPa以内的流体压力下保持稳定的密封性能，不会因为螺纹配合间隙过大出现渗漏。

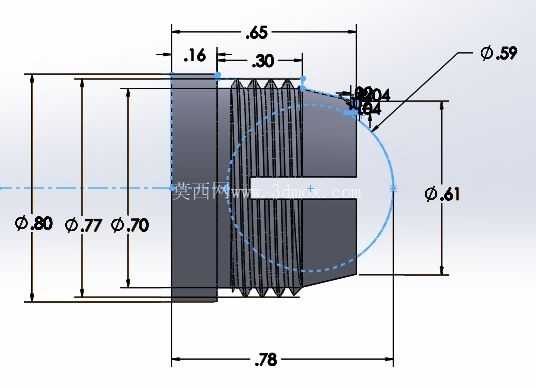

　　从结构设计来看，套筒主体采用阶梯式外轮廓，靠近接入端的位置设计了多道环形凹槽，这些凹槽一方面是为了降低套筒整体重量，在满足结构强度的前提下去除多余的加工余量，另一方面也可以作为安装时的夹持位，不管是用管钳还是专用扳手夹持，凹槽带来的摩擦力提升能避免安装时打滑，不需要额外在光滑外圆面上加工夹持平面，减少了加工工序。内部的球头配合腔做了分级公差设计，和球头接触的密封段采用H7级精度加工，表面粗糙度控制在Ra1.6以内，保证球头在腔体内做±15°范围偏转、360°周向旋转的时候，配合面不会因为粗糙度过大出现异常磨损，也不会因为间隙过大导致密封失效；靠近螺纹端的位置设计了内卡簧槽，配套的开口卡爪结构可以把球头限制在腔体内，不会因为管路内压波动或者外部拉扯导致球头脱出，卡爪的开口角度经过反复校核，既保证球头装入时的顺畅度，又能在承受1.2倍额定拉脱力的时候不会出现变形松脱。

　　在实际选型使用时，需要注意几个安装边界：首先是配套的球头外圆尺寸必须和.600规格匹配，球头表面不能有磕碰划伤、锈蚀凹坑，否则会直接破坏密封面；其次是M20X1.5螺纹连接时，拧紧扭矩要控制在18-22N·m之间，扭矩过大会导致螺纹牙型变形，扭矩过小则会出现密封不严的问题；另外这款旋转套筒的适用工作温度范围在-20℃到80℃之间，不适合输送高温蒸汽、强腐蚀性酸碱流体，如果要用在腐蚀工况下，需要更换同结构的不锈钢材质版本。

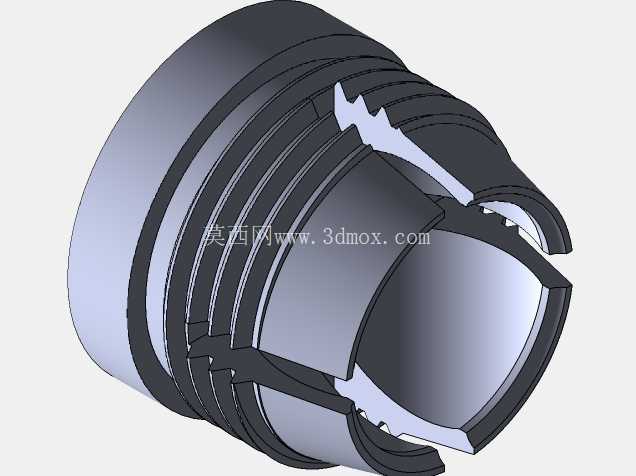

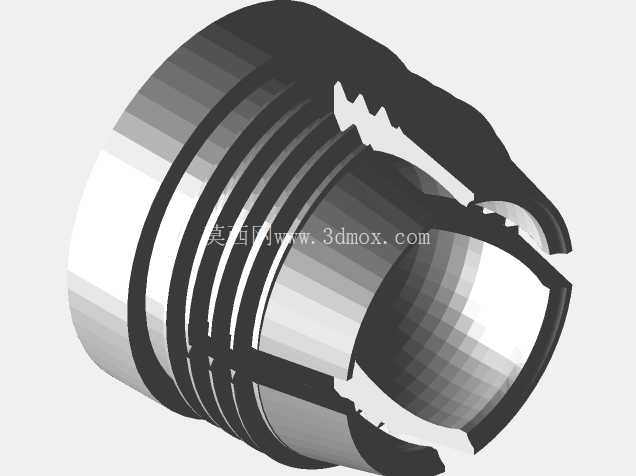

　　从建模逻辑来看，这个零件的三维建模优先采用旋转凸台做主体基础轮廓，之后通过拉伸切除做出内部的阶梯腔体，环形凹槽部分采用圆周阵列的切除特征实现，端部的卡爪结构通过扫描切除做出卡爪的齿形轮廓，再做圆周阵列，建模过程中所有配合面都预留了合理的加工公差，没有出现过定义或者干涉的问题，不管是做装配模拟还是后续导出工程图加工，都能直接使用。在日常的设备维护中，这类旋转套筒属于易损连接件，当出现转动卡滞、密封面渗漏的时候，不需要更换整套管路，只需要拆下套筒更换内部的密封件或者直接替换套筒即可，能大幅降低现场维护的成本和停机时间，在小型气动工具、移动式液压站、实验室气路连接等场景下都有广泛的应用。
