半入耳式无线蓝牙耳机耳塞结构设计

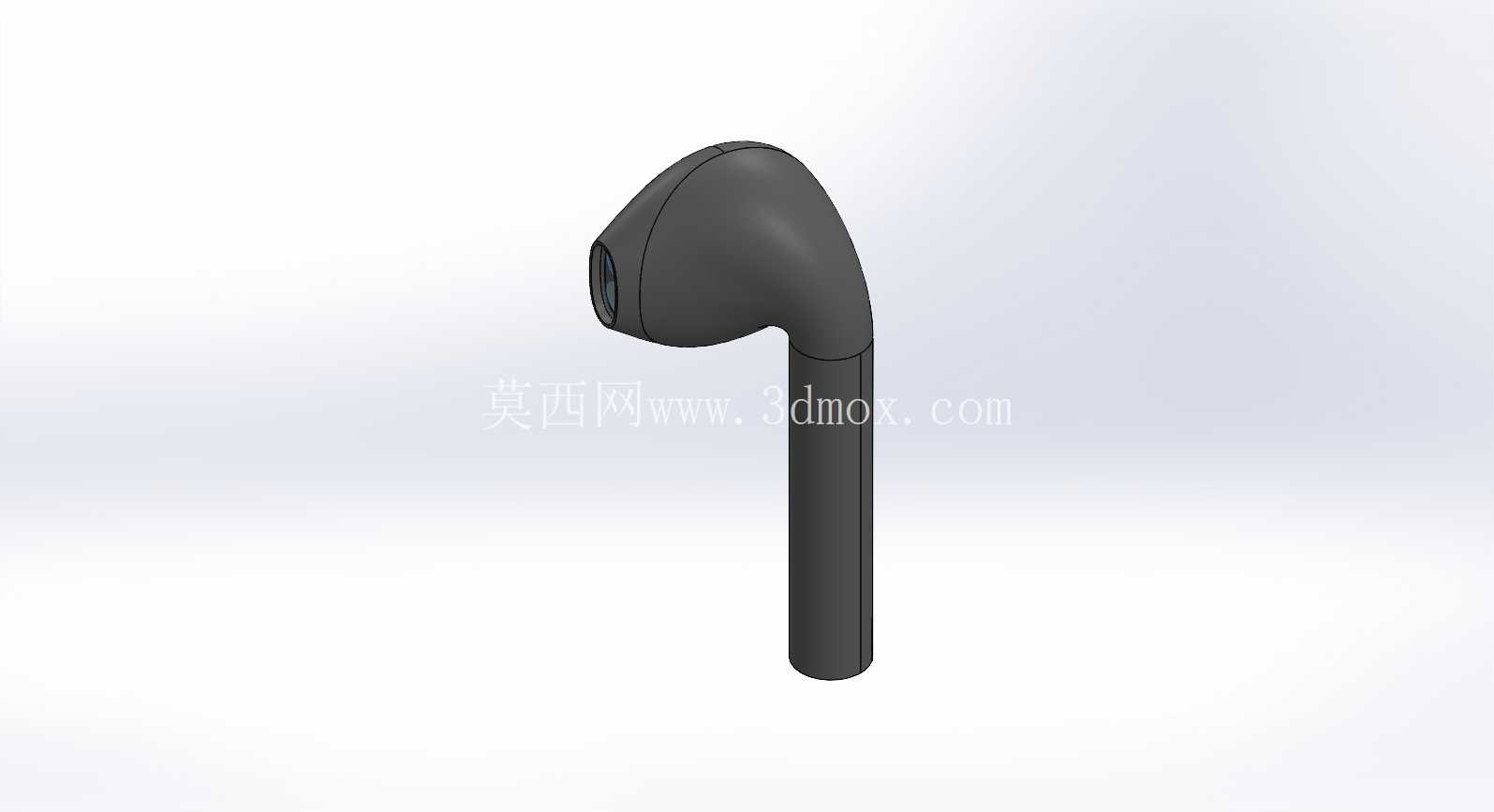

　　日常消费电子结构设计工作中，半入耳式耳塞的建模是音频穿戴类产品开发的常见基础环节，这类部件的设计精度直接影响佩戴舒适度、声学输出效果以及整机装配的匹配度。本次完成的耳塞结构采用曲面建模思路构建，完全贴合半入耳形态的人体工程学要求，首先从佩戴贴合度出发，耳塞出音端的弧度匹配多数人耳甲腔的生理曲线，杆部的过渡曲面做了连续曲率处理，避免出现棱角压迫耳道周边软组织，长时间佩戴也不会产生明显的异物感。从功能实现层面看，耳塞头部的出音孔位置做了同轴度约束，内部预留的出声通道直径匹配常规动圈发声单元的安装尺寸，出声端面的限位台阶可以直接卡接防尘网，不需要额外设计粘接定位结构，减少装配工序的复杂度。

　　杆部的内部空腔预留了蓝牙天线、电池触点以及走线的空间，壁厚控制在消费电子常用的1.2mm均匀壁厚区间，既满足注塑成型的工艺要求，避免出现缩痕、填充不足等注塑缺陷，也能控制整体重量，单只耳塞的整体重量可以控制在5g以内，符合轻量化佩戴的需求。从安装边界来看，耳塞尾部的对接端面做了止口结构设计，和耳机柄的装配间隙控制在0.05mm以内，配合超声波焊接工艺可以实现无缝装配，不需要额外添加卡扣结构就能满足IPX4级别的防泼溅要求，适配日常运动、通勤场景下的使用需求，能够阻挡汗水、零星雨滴渗入腔体内部损坏电子元件。

　　设计过程中对曲面的G2连续做了反复校验，外表面没有曲率突变的位置，后续做表面处理的时候，不管是做亮面塑料、哑光黑质感还是金属镀层工艺，都能获得均匀的表面效果，不会出现光影错乱的外观缺陷。这类耳塞模型可以直接用于产品前期的方案评审、渲染效果图制作，也可以作为结构细化的基础模型，在此基础上调整内部筋位、安装柱的结构就能直接对接模具开模工作，减少前期曲面重构的工作量。

　　在实际选型适配中，该形态的耳塞适配目前主流的半入耳TWS耳机产品尺寸，出音端的外径控制在14mm，杆部长度控制在25mm，整体尺寸和市面主流的半入耳耳机通用，既可以作为独立产品的设计基础，也可以作为配件类产品的适配参考，比如耳机保护套、耳塞替换件的设计都可以基于该模型的外表面尺寸做匹配设计，避免出现尺寸偏差导致的装配干涉问题。从声学设计的辅助角度，该模型的出声通道长度做了优化，通道内壁做了顺滑过渡，没有直角转折，能够减少声波在通道内的反射损耗，提升高频输出的清晰度，配合尾部的泄压孔预留位置，可以平衡腔体内外气压，减少佩戴时的闷堵感，提升听音体验。
