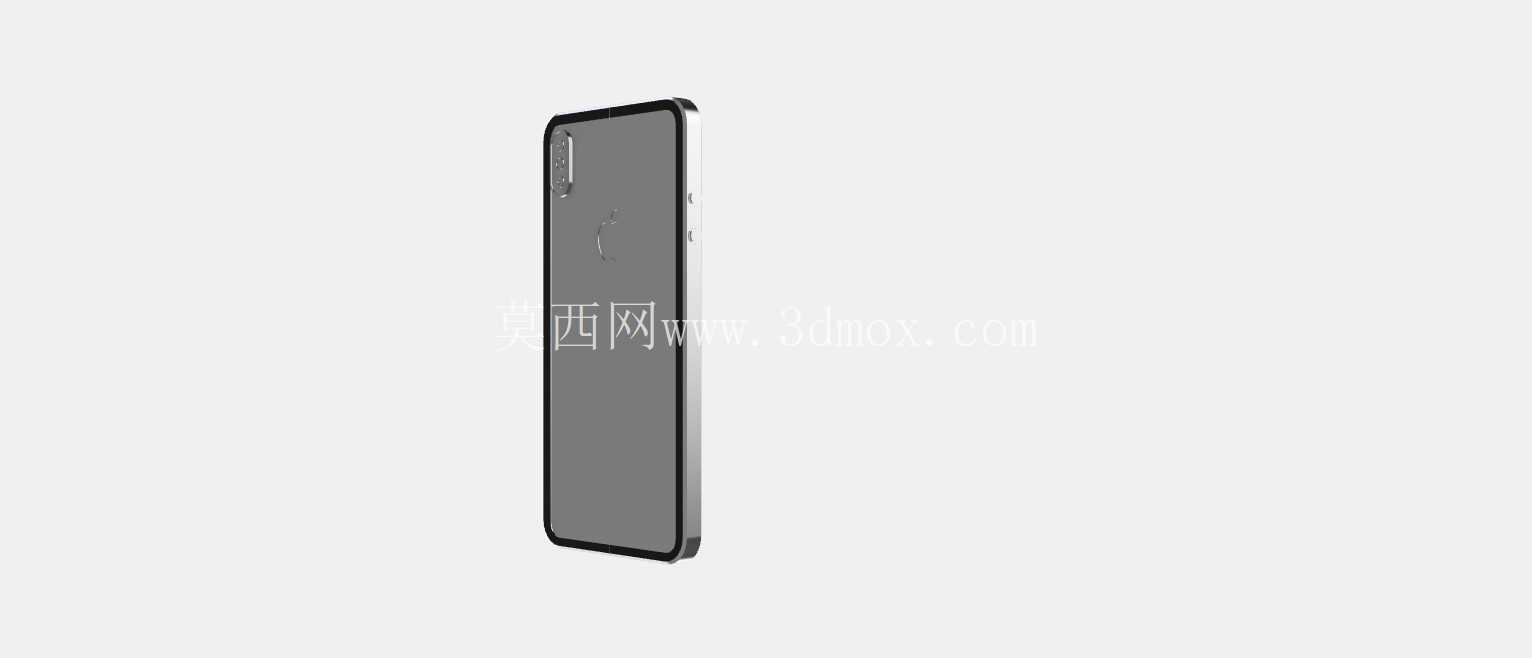

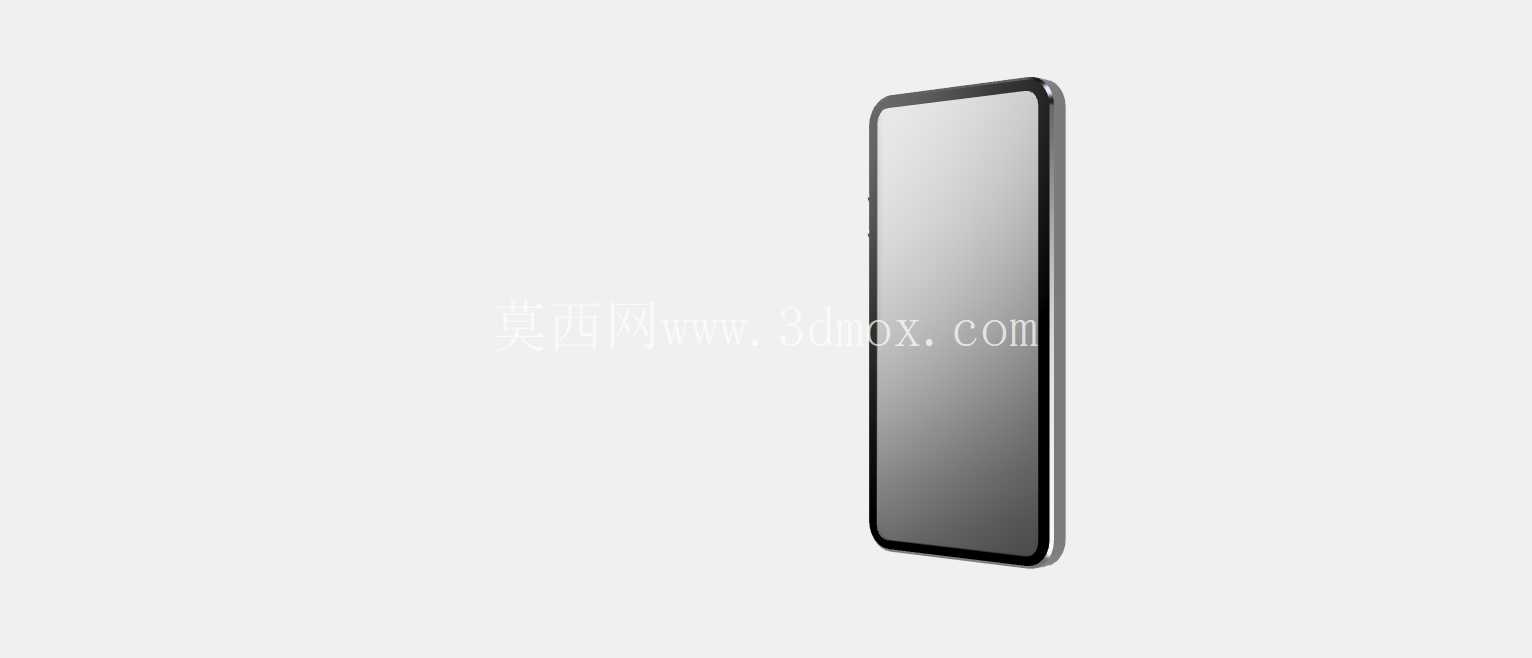

复刻iPhone5风格的XsMax边框保护壳

做这款边框保护壳的初衷，是早年看到新机型要回归直边不锈钢中框的传闻时，想把老款iPhone5的利落直边手感复刻到全面屏机型上，毕竟很多老用户对那种棱角分明的握持感有很深的使用记忆。从结构设计的角度看，这类纯边框保护件和全包壳的设计逻辑完全不同，不需要做背盖的包覆结构，所有的设计余量都集中在手机中框的周圈，核心要平衡的是防护性能、握持厚度、安装贴合度这三个互相牵制的指标。

首先要明确实际使用场景，这类边框壳的目标用户是不喜欢背壳遮挡手机本身背板质感、同时又担心日常使用中手机中框被磕碰刮花的群体，日常使用场景多为手持通勤、桌面放置、口袋收纳，不需要应对高空跌落这类极端工况，所以防护设计的重点放在中框的磕碰缓冲，而不是全包裹的抗冲击结构。设计初期最先确定的是内圈的贴合基准，完全匹配iPhone Xs Max的中框外轮廓尺寸，侧边按键、底部扬声器开孔、充电接口、静音拨片的位置都做了精准的让位，安装后不会出现按键卡滞、接口对位偏移的问题，静音拨片的让位槽做了内倒角处理，手指拨动的时候不会被壳的边缘刮到。

壁厚的选择是整个设计里反复调整的部分，最开始尝试做0.8mm的超薄壁厚，用3D打印打样测试的时候发现，直边结构的壁厚过薄的话，长侧边的位置很容易因为安装时的掰动产生形变，甚至出现打印层间开裂的问题，而且壁厚太薄的话，磕碰时的缓冲量不足，碰到硬质物体的时候冲击力会直接传递到手机中框，起不到防护作用。后来把壁厚调整到1.2mm，这个厚度下，打印出来的样件有足够的结构强度，安装时不需要过度掰动就能卡入手机，日常握持的时候，壳的边缘高出手机屏幕0.3mm，平放在桌面的时候屏幕不会直接接触桌面，贴了常规厚度的钢化膜之后，屏幕表面和壳的边缘基本齐平，滑动操作的时候不会有硌手的台阶感。

边框的边角位置做了微小的圆弧过渡，没有完全照搬iPhone5的锐利直角，因为全面屏机型的机身重量比老款5代重了不少，完全锐利的直角在长时间单手握持的时候，会硌得手掌侧边有明显的压感，做了R0.5的小圆弧之后，既保留了直边的利落视觉效果，又能改善握持的舒适度。边框的内圈做了一圈0.2mm的微凸卡点，安装后卡点会卡入手机中框和前后玻璃的衔接缝隙位置，不会出现壳子松动滑出的问题，同时卡点和手机接触的位置做了抛光处理，不会刮伤手机的中框氧化层。

考虑到3D打印的工艺特性，整个边框结构没有做倒扣或者封闭的空腔，打印的时候不需要加支撑就能直接成型，后期处理只需要把层纹打磨光滑就能使用，如果用韧性光敏树脂或者尼龙材料打印，成品的抗摔性能会更好，不容易因为磕碰产生碎裂。另外设计的时候特意控制了边框的整体重量，整个壳的重量控制在8g以内，装上之后不会明显增加手机的整体重量，相比全包壳要轻很多，也不会遮挡手机背板的logo或者玻璃质感，适合喜欢裸机手感但又担心中框刮花的用户。

实际安装测试的时候，要注意先把手机的一侧卡入边框，再顺着卡扣的位置慢慢把另一侧按入，不要硬掰边框的两个长侧边，避免应力集中导致边框断裂。安装完成后可以检查各个按键的位置，按键位置做了凸起的对应触点，按压力度和裸机状态下的手感基本一致，不会出现按键偏硬或者按不动的情况。底部的充电接口让位槽做了加宽处理，兼容大部分第三方的快充插头，不会出现插头插不到位的问题。
