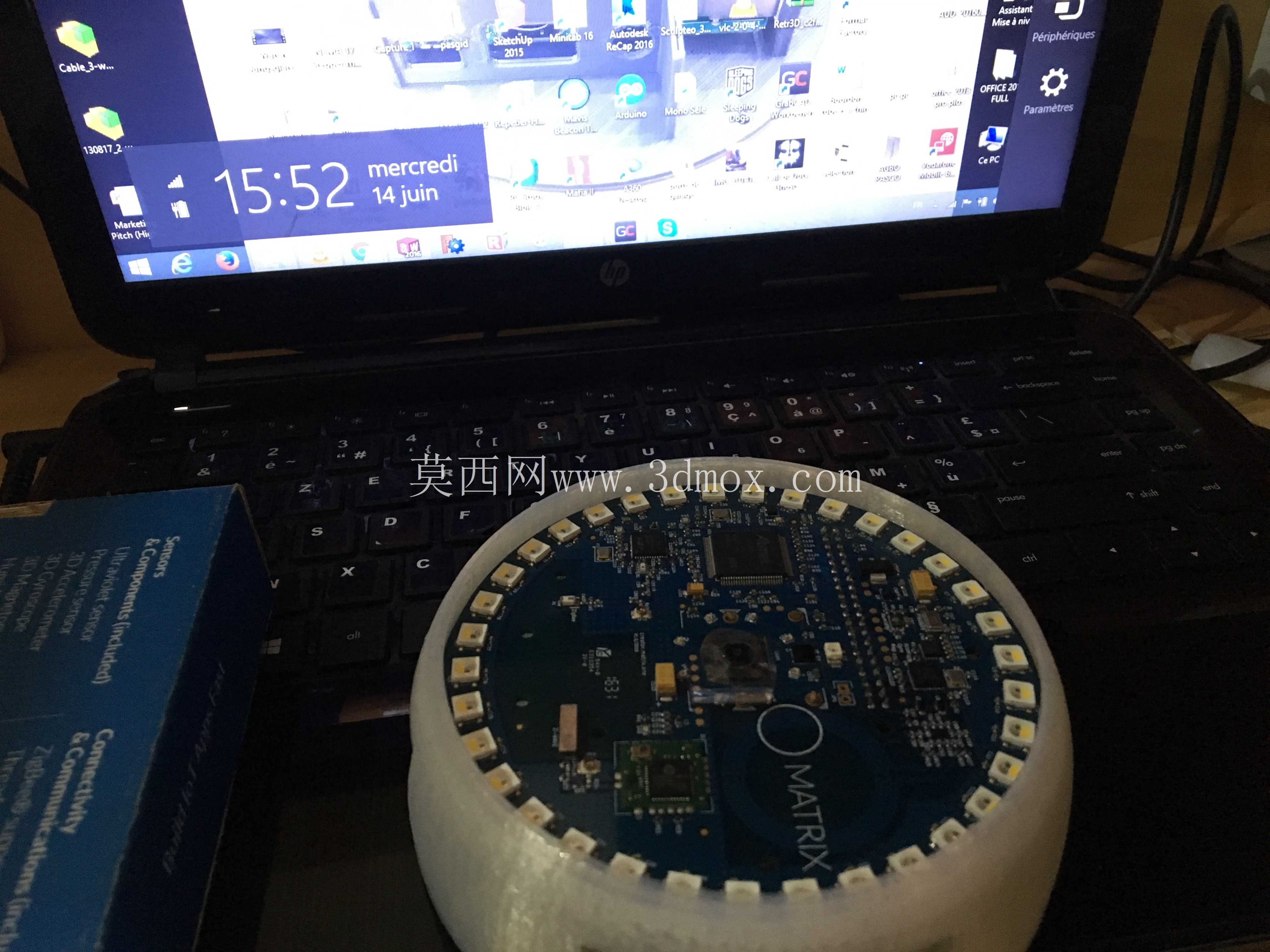

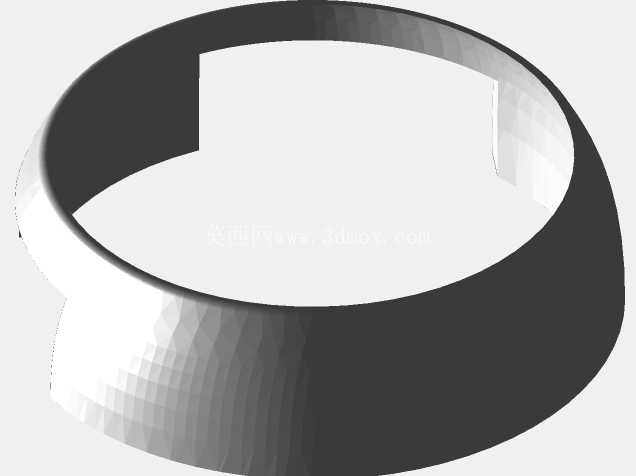

这款圆形壳体的设计初衷,是为搭载环形LED阵列的圆形开发板提供可靠的物理防护,同时兼顾开发调试阶段的接口使用便利性与散热需求,主要面向嵌入式开发、智能硬件原型验证场景使用。在实际的原型开发工作中,裸露的开发板很容易被桌面的金属碎屑、焊锡渣造成引脚短路,也容易在挪动过程中磕碰板载的贴片元件、传感器模块,这款外壳刚好可以将开发板的非工作面完全包裹,仅预留必要的功能开口,大幅降低调试阶段的硬件损坏概率。

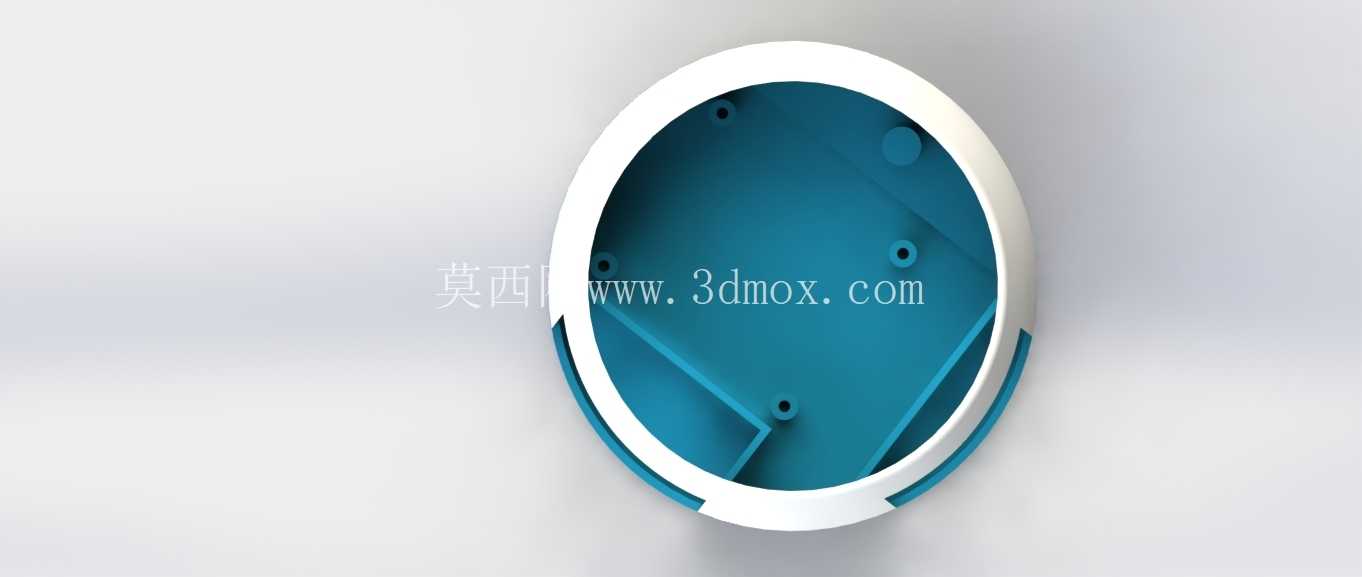

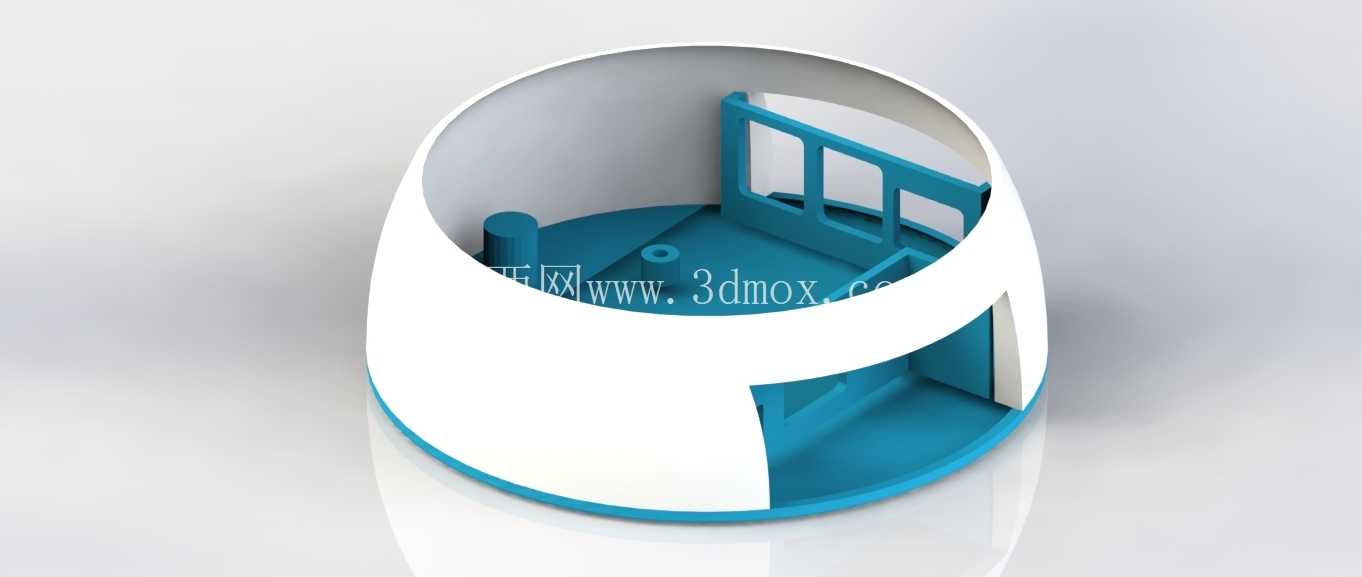

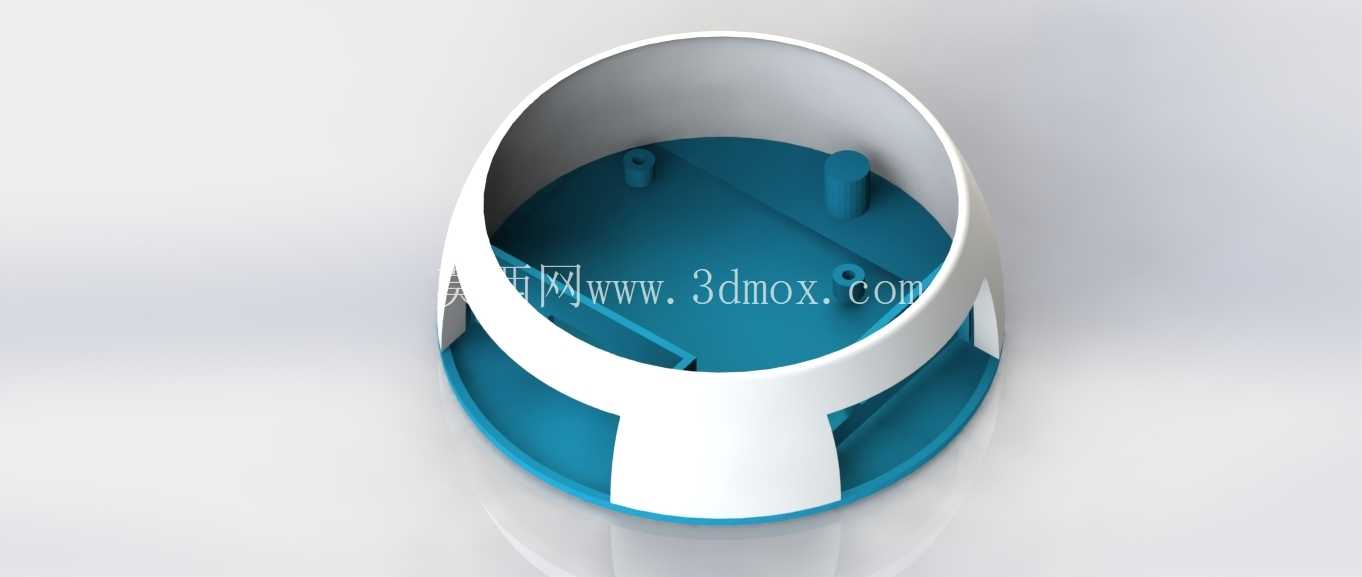

从结构设计思路来看,壳体采用单圈围边加底部承托的一体化结构,没有采用上下扣合的复杂设计,一方面减少3D打印过程中的支撑材料消耗,降低打印成型后的后处理工作量,另一方面也方便开发板的快速拆装,不需要额外的螺丝或者卡扣结构,依靠壳体与开发板外径的小过盈配合就能实现可靠固定,拆装时只需要从底部预留的缺口位置轻轻顶出开发板即可,非常适合频繁更换外设、调整接线的开发场景。围边的高度经过精准核算,刚好略高于开发板板载最高的元件高度,既不会因为壳体过高遮挡环形LED的出光角度,也不会因为高度不足导致元件突出壳体,放置在桌面时出现元件受压的情况。

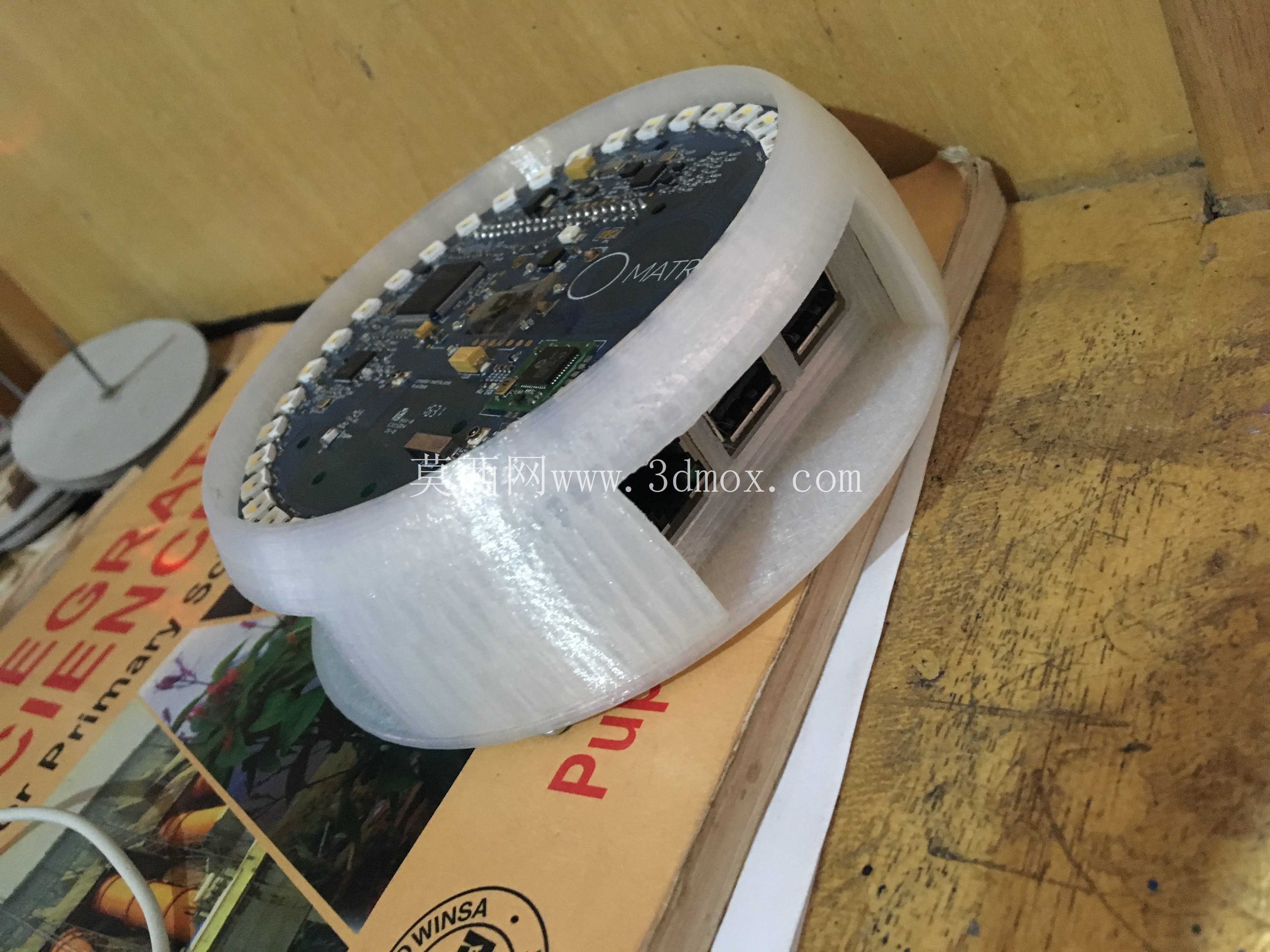

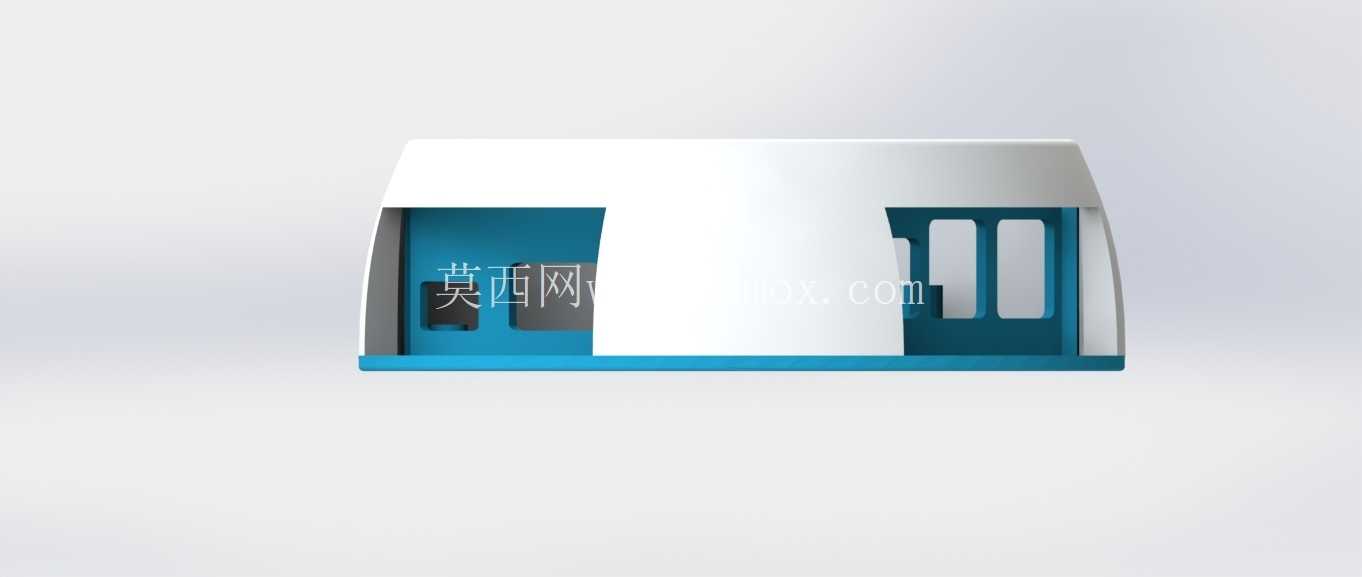

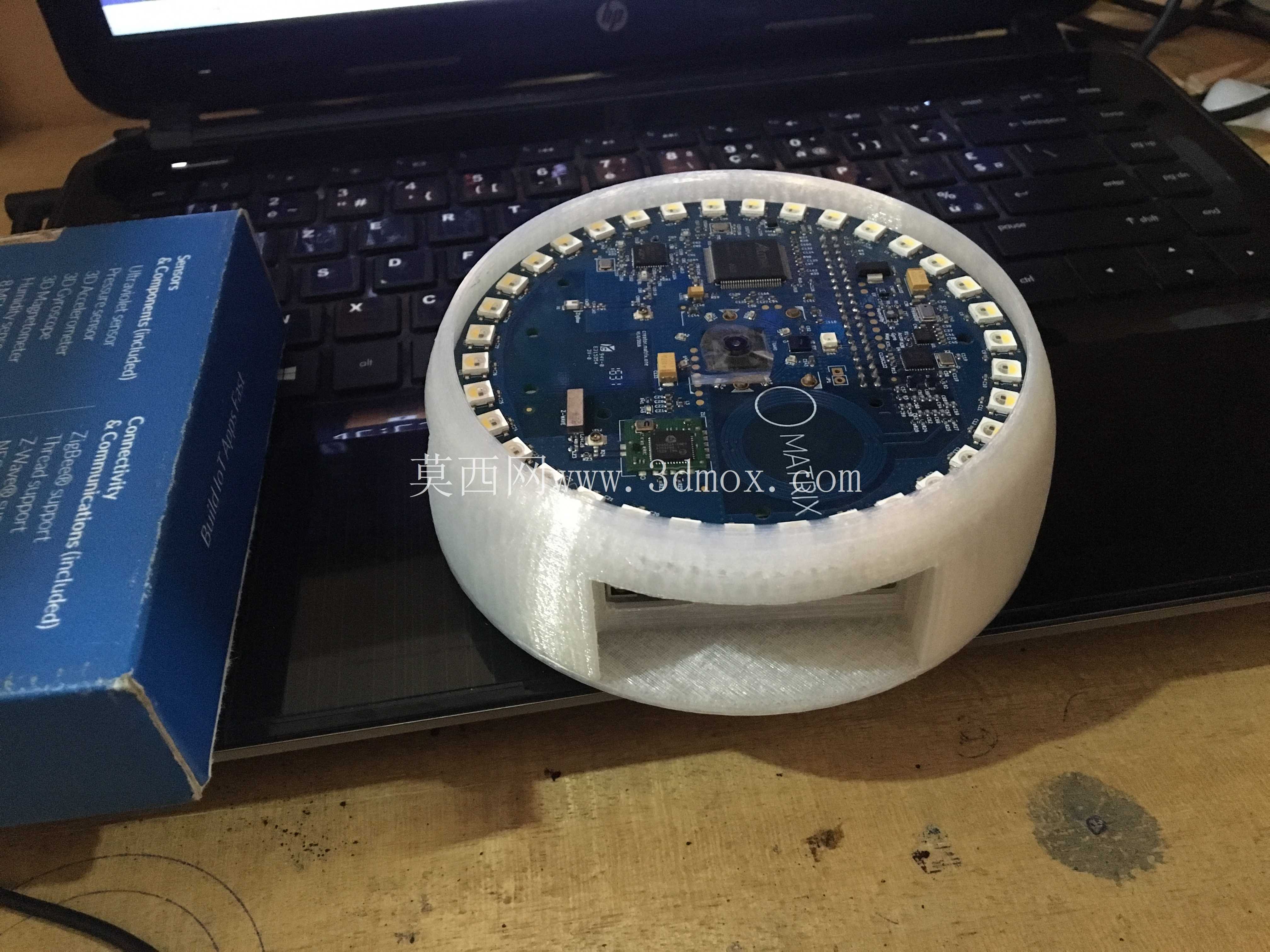

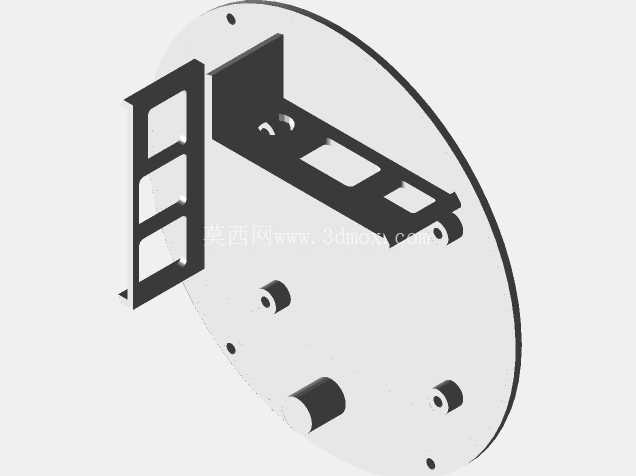

壳体侧面预留的长条形开口,刚好对应开发板的核心外接接口位置,开口的宽度和高度经过反复调整,既可以保证常规的USB接头、排线插头能够顺利插入,不会被壳体边缘干涉,也不会因为开口过大损失壳体的结构强度,同时这个开口还能兼顾辅助散热的作用,开发板长时间运行产生的热量可以通过这个开口形成空气对流,避免封闭壳体内出现热量堆积,影响板载主控芯片、传感器的工作稳定性。壳体的底部做了微幅的内凹设计,放置在桌面时不会因为底部打印层的纹路不平出现晃动,同时内凹的空间可以容纳开发板底部突出的焊盘引脚,避免引脚直接接触桌面造成磨损或者短路。
在安装边界的设计上,壳体内径与开发板外径的配合公差控制在0.2mm以内,既可以保证开发板能够顺利放入壳体,不会出现过紧卡滞导致拆装困难的问题,也不会因为间隙过大导致开发板在壳体内晃动,出现接口对位偏移的情况。围边的壁厚设置为2mm,采用常规PLA材料打印时就可以获得足够的结构强度,日常拿取、挪动过程中不会出现变形、开裂的问题,同时这个壁厚也不会过度增加整个装置的整体重量,方便集成到小型智能硬件项目中作为最终的产品外壳使用。环形LED对应的围边位置没有做遮挡处理,保证LED的光线可以360度向外投射,不会因为壳体的存在影响灯光提示的效果,不管是做状态指示还是灯光交互项目,都能获得完整的灯光显示效果。
从实际应用场景来看,这款外壳既可以作为开发阶段的临时防护结构,也可以在小批量原型验证阶段作为正式外壳使用,不需要额外开模,通过桌面级FDM3D打印机就可以快速制作,修改尺寸也非常方便,如果后续开发板增加了外接模块,只需要调整对应位置的开口尺寸或者围边高度即可,不需要重新设计整套结构。壳体的外表面没有做额外的防滑纹理,保持3D打印的原始层纹就可以获得足够的握持摩擦力,不会轻易从手中滑落,边缘位置都做了R0.5的圆角处理,不会出现尖锐的毛边划伤手部或者线材的情况。
