倾斜式光伏板表面往复清洁执行机构

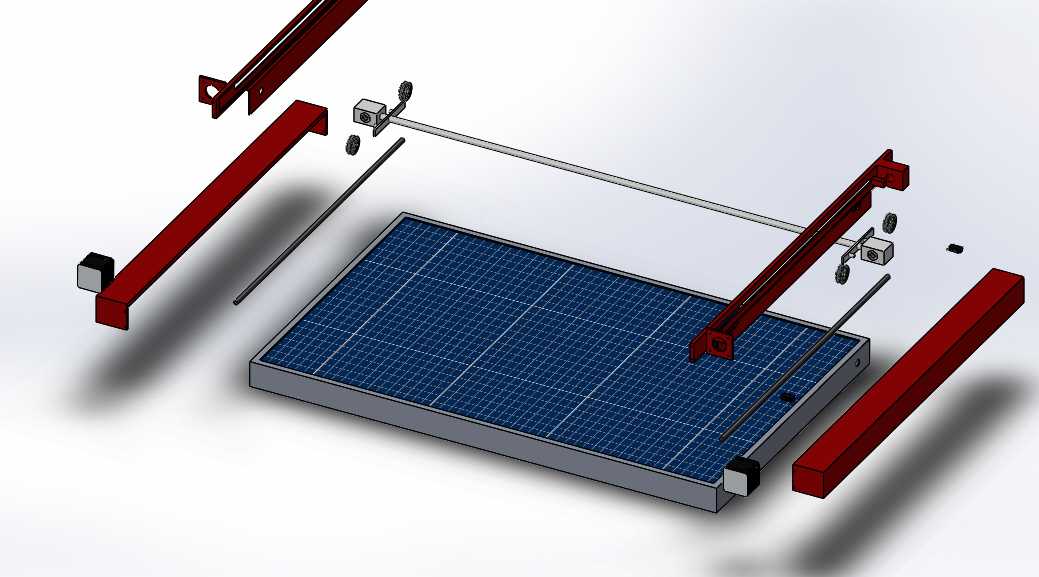

　　分布式光伏电站、户用光伏阵列以及集中式光伏场站的日常运维中，电池板表面积尘、落叶、鸟粪等附着物会直接降低光电转换效率，传统人工清洁存在高空作业风险、清洁效率低、用水管控难度大的问题，这套清洁执行机构正是针对这类场景开发的轻量化表面清洁作业装置。整套机构采用单组步进电机作为动力源，搭配一对平行布置的传动螺纹杆作为移动载体，清洁执行组件跨接在两根螺纹杆的滑动螺母座上，电机输出端通过同步带轮将扭矩同步传递给两根螺纹杆，驱动清洁组件沿电池板倾斜方向做上下往复运动，无需额外设置多组驱动单元，大幅简化了传动链路的结构复杂度。考虑到户外清洁作业需要用到清水作为清洁助剂来软化顽固污渍，整套机构的安装基准面与太阳能电池板安装平面保持一致的倾斜角度，

　　倾斜角度匹配常规光伏电站30-45度的安装倾角，清洁过程中喷洒的清水可以顺着倾斜的板面自然流走，不会在电池板表面形成积水残留，也避免了积水渗入电池板边框密封结构引发的漏电、组件腐蚀问题。设计阶段针对户外使用的防水需求做了专项结构优化，步进电机的外部设置了全包覆式防水罩壳，罩壳结合面采用嵌入式密封胶条做压合密封，电机输出轴与传动杆的连接位置设置了骨架油封，避免清洁过程中飞溅的水滴、裹挟灰尘的污水渗入电机内部造成绕组短路、轴承卡涩故障。从安装边界来看，整套机构的横向宽度适配常规单块晶硅太阳能电池板的1米左右幅宽，纵向行程覆盖电池板从上边框到下边框的1.6米左右有效清洁区域，机构整体通过L型连接支架固定在电池板的铝合金边框上，

　　不需要在电池板表面打孔，不会破坏电池板的原有封装结构，也不会遮挡电池板的有效受光面积。传动螺纹杆采用梯形螺纹牙型，相比滚珠螺纹具备更好的防尘能力，户外使用时即使有少量灰尘落在螺纹表面，也不会出现传动卡滞的问题，螺纹副表面预留了润滑脂存储槽，日常运维只需要每半年补充一次锂基脂即可保证传动顺畅，不需要频繁拆解维护。清洁执行组件的安装位置预留了标准接口，可以根据不同的清洁需求换装毛刷条、无尘刮条或者喷水嘴组件，针对北方干旱少雨、积尘以浮土为主的场站，可以直接搭配软质毛刷做干扫清洁，减少水资源消耗；针对南方多雨、板面存在顽固泥渍、鸟粪残留的场站，可以搭配喷水嘴和橡胶刮条做湿洗清洁，一次性完成喷水、刷洗、刮干的全流程作业。

　　整套机构的移动速度通过步进电机的脉冲参数做线性调节，日常清洁作业时移动速度设置在0.1m/s左右，保证清洁组件与板面有足够的接触时间，遇到顽固污渍区域可以通过控制系统降低移动速度，提升清洁力度，机构的上下行程两端设置了软质限位缓冲块，避免螺母座移动到行程末端时出现硬碰撞损坏结构件。不同于大型光伏清洁车需要预留通行通道、无法适配屋顶分布式光伏的局限，这套轻量化清洁机构可以单块板配套一组，也可以多块板串联共用一套驱动系统，适配户用屋顶、工商业厂房屋顶、山地光伏等大型清洁设备无法进入的复杂安装场景，整套机构的自重控制在5kg以内，不会给光伏支架带来额外的承重负担，安装时只需要对准边框的安装孔位拧紧紧固件即可完成部署，不需要对原有光伏阵列的支架、接线做大规模改造。
