普通自行车改装轮椅运输拖挂装置设计

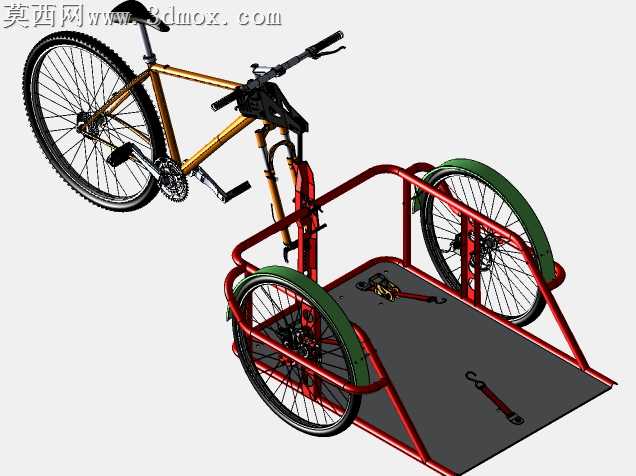

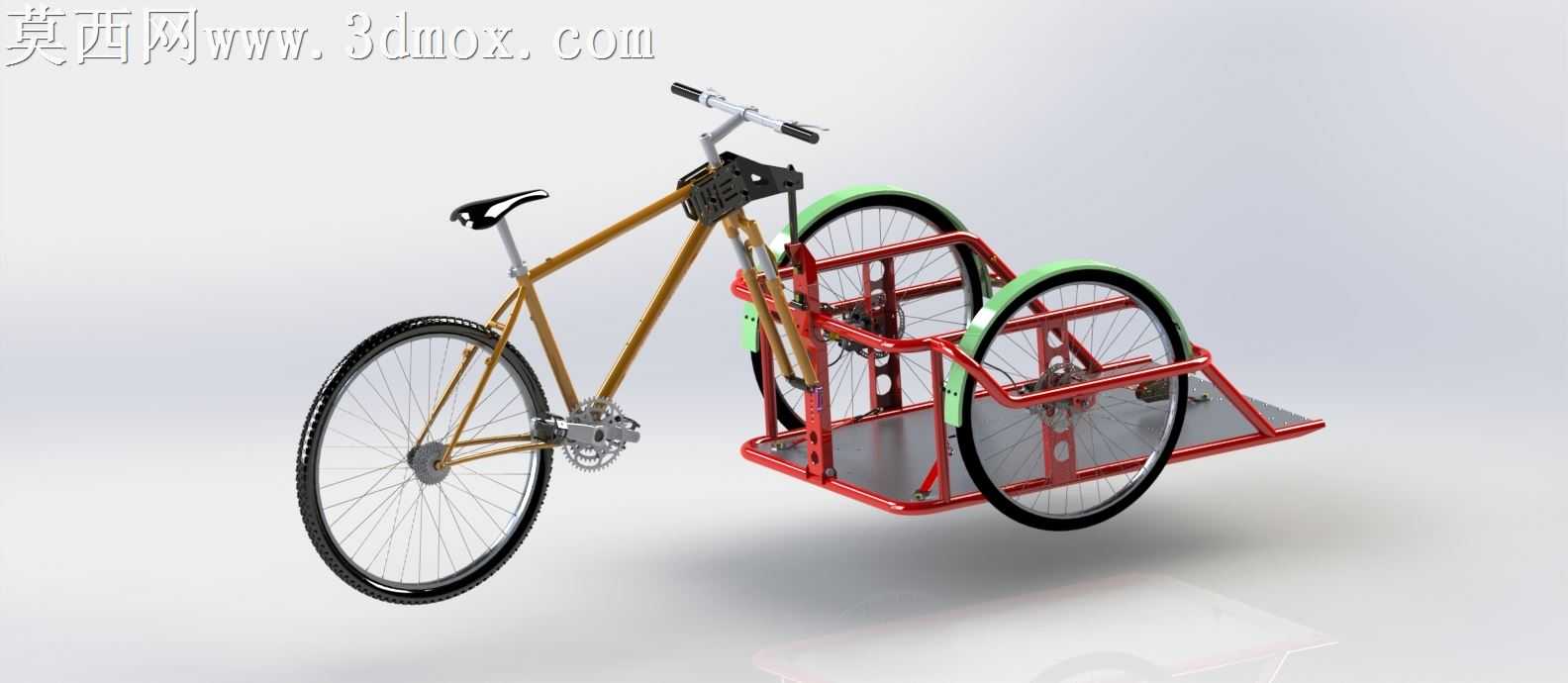

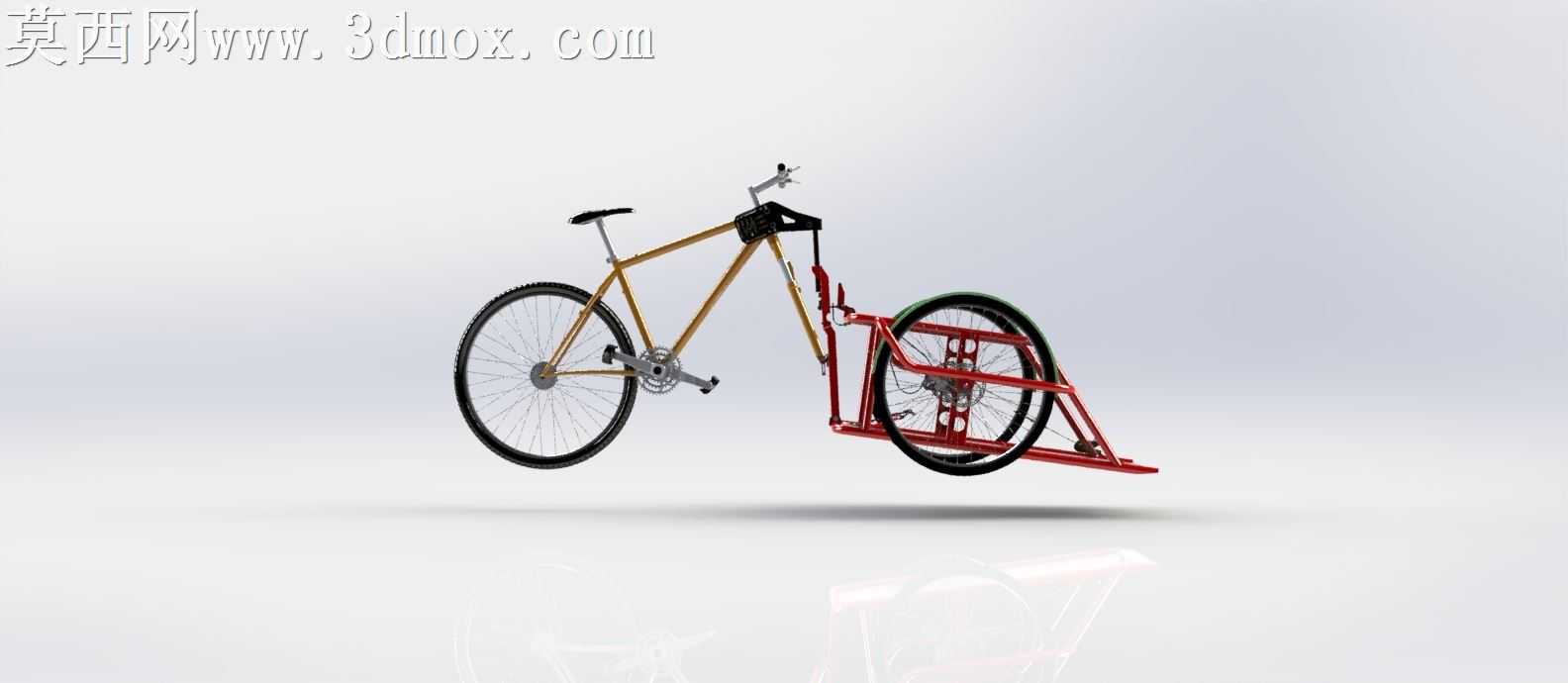

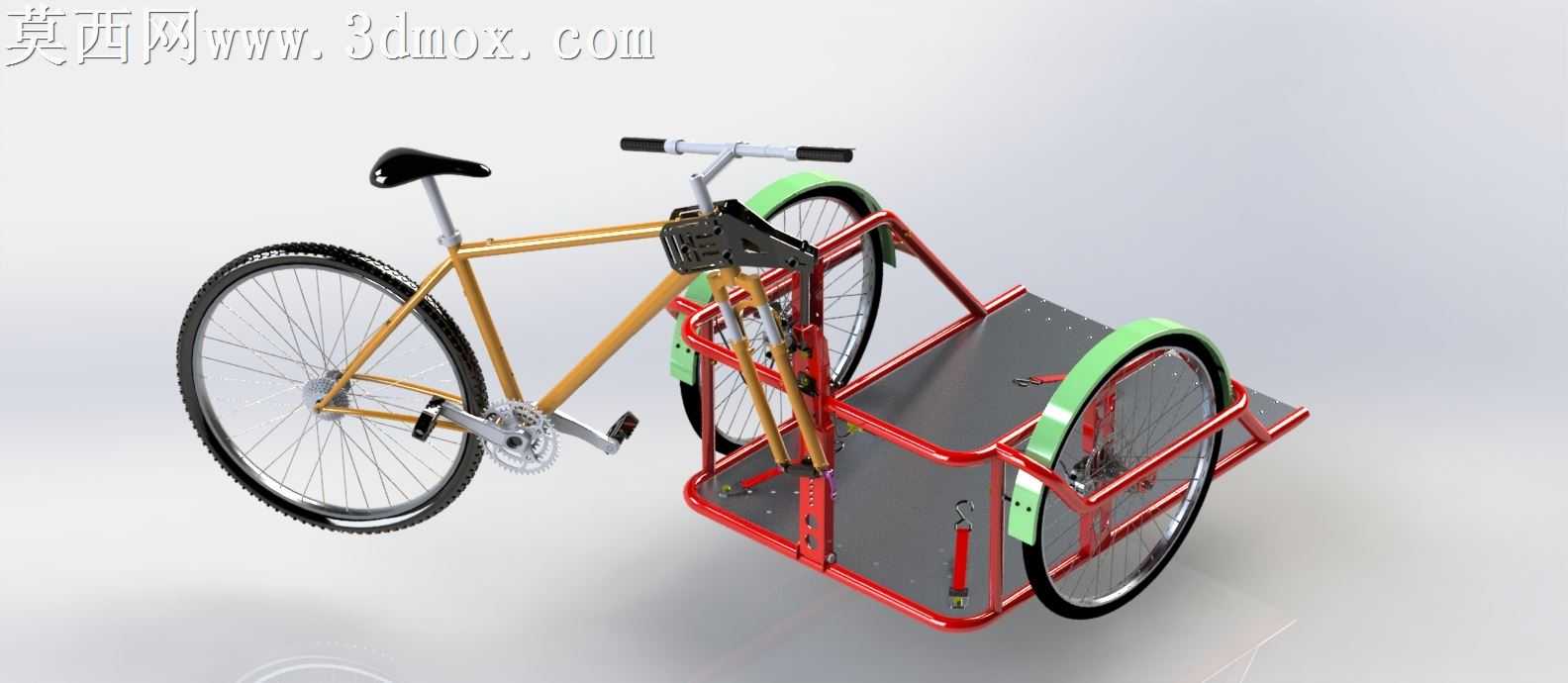

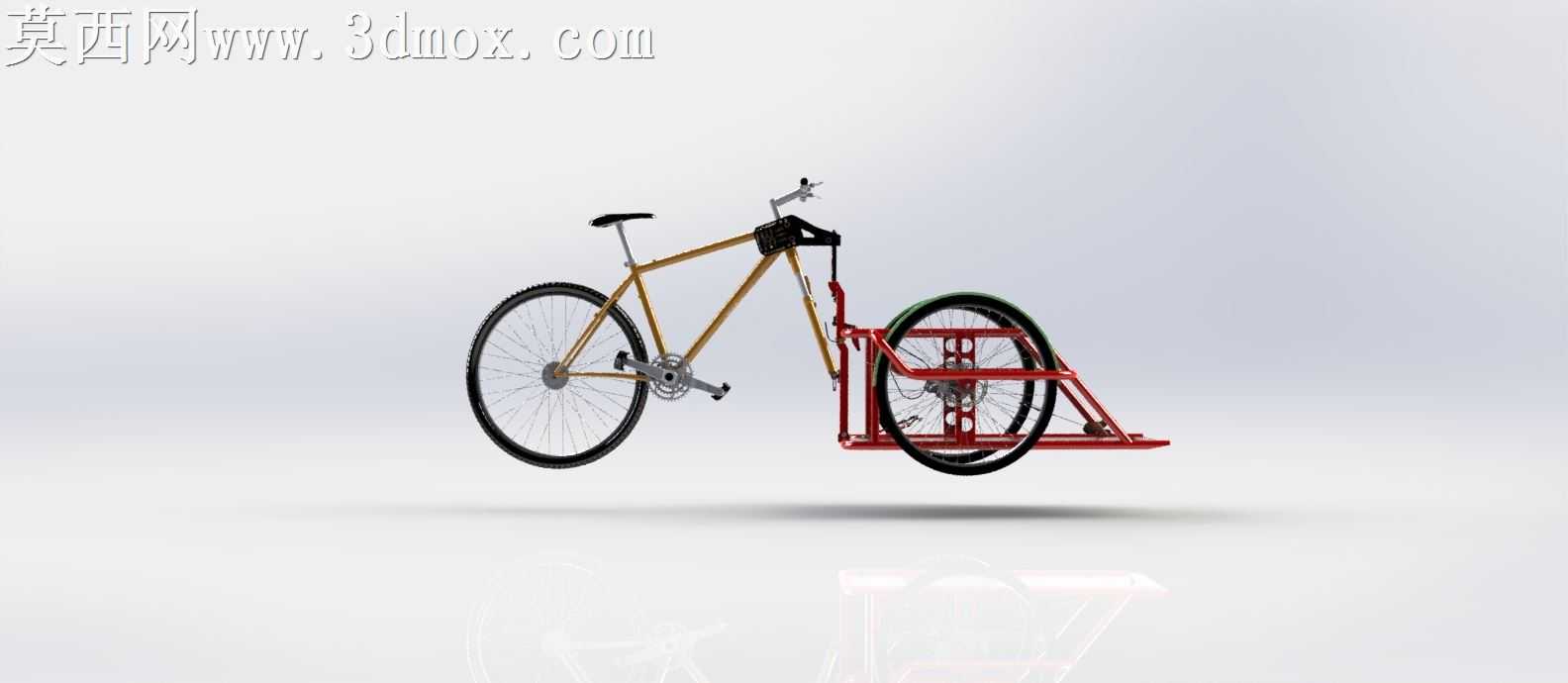

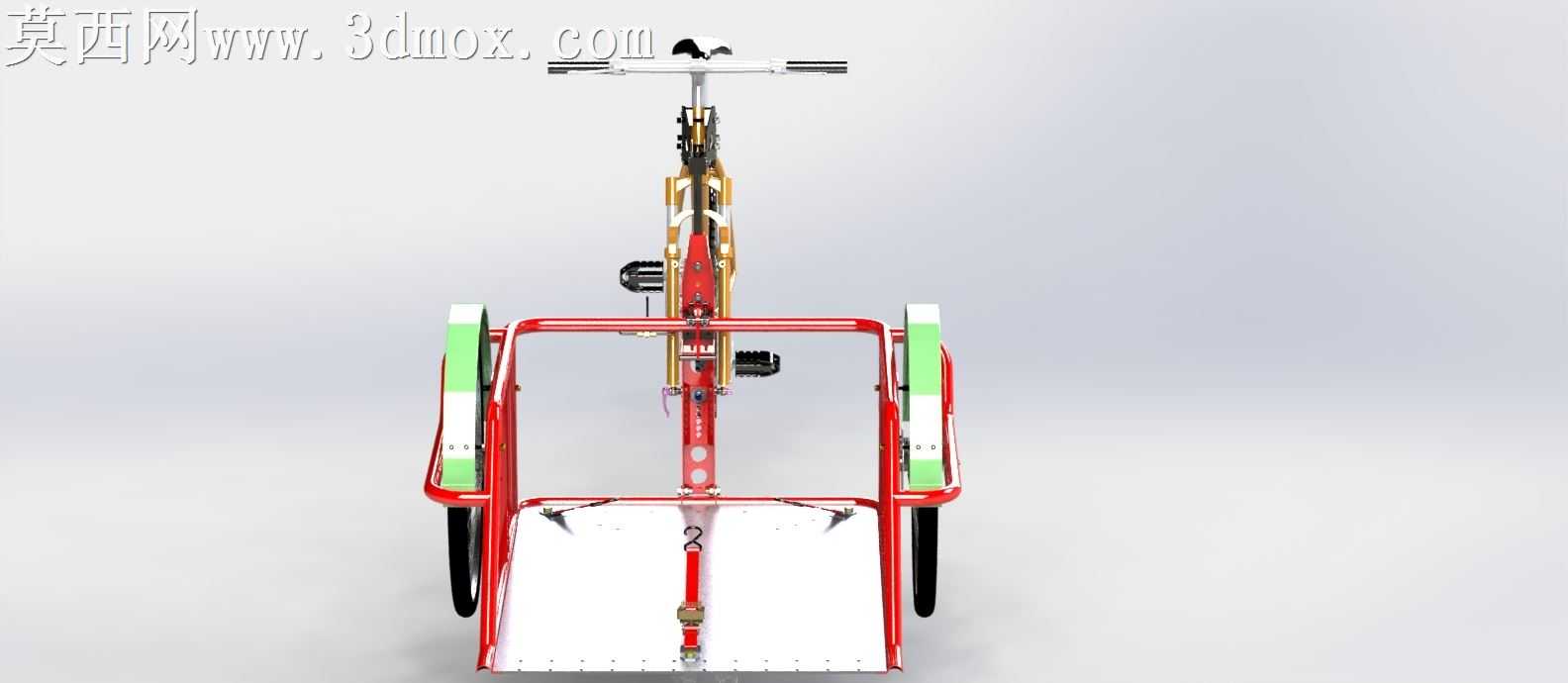

本作品为适配普通自行车改装的轮椅运输拖挂三维模型，整体采用SolidWorks完成全参数化建模，经Keyshot完成写实渲染，各部件材质区分清晰：自行车主体采用哑光金属漆模拟山地车铝合金车架质感，车胎做橡胶哑光纹理处理，金属辐条添加镀铬反射材质还原真实金属光泽；拖挂部分的框架采用亮面红色烤漆金属材质，载物平台做磨砂防滑金属面处理，拖轮外侧的挡泥板采用哑光绿色工程塑料材质，平台上的固定绑带采用织物质感材质，金属挂钩做镀锌防锈金属质感，整体渲染光影自然，结构细节无穿模、无缺失。模型结构设计逻辑清晰，拖挂主体采用双轮支撑结构，前部通过快拆式连接机构与自行车座管下方位置固定，无需对自行车主体结构做破坏性改装，适配26英寸至29英寸轮径的山地车及其他结构坚固的自行车车型，不建议沙滩自行车或减重过度的轻量化车型使用。拖挂框架采用圆管弯折焊接的笼式结构，前部设置连接固定座，两侧对称安装带辐条的充气轮，轮体上方加装弧形挡泥板防止骑行中泥水溅入载物区域；载物平台为平整防滑板面，板面预留绑带固定点位，配套的拉紧绑带可将轮椅或其他装载货物牢牢固定在平台上，避免运输过程中出现滑移脱落。设计初衷为满足日常骑行搭载轮椅出行的需求，将普通两轮自行车快速转换为三轮运输结构，既保留自行车灵活骑行的特性，又拓展了载物、搭载轮椅的实用功能，整体结构重心靠后，连接部位做了加强处理，保证骑行转向时的稳定性，不会出现侧倾风险，模型完整还原了各连接部位的铰接、固定结构，可直接用于结构验证、改装参考以及3D打印样件制作。
