经典款公路自行车左侧锁踏三维设计

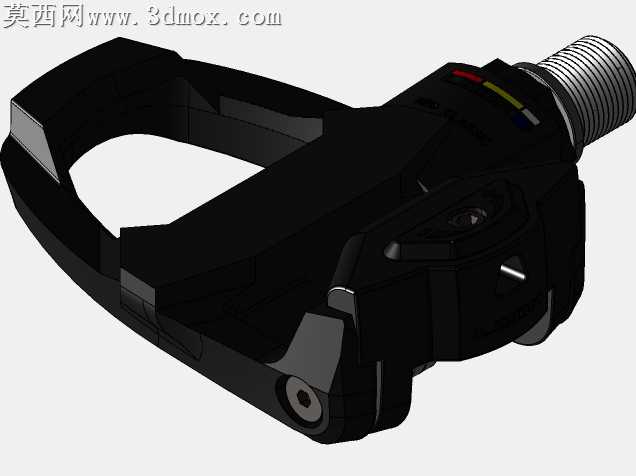

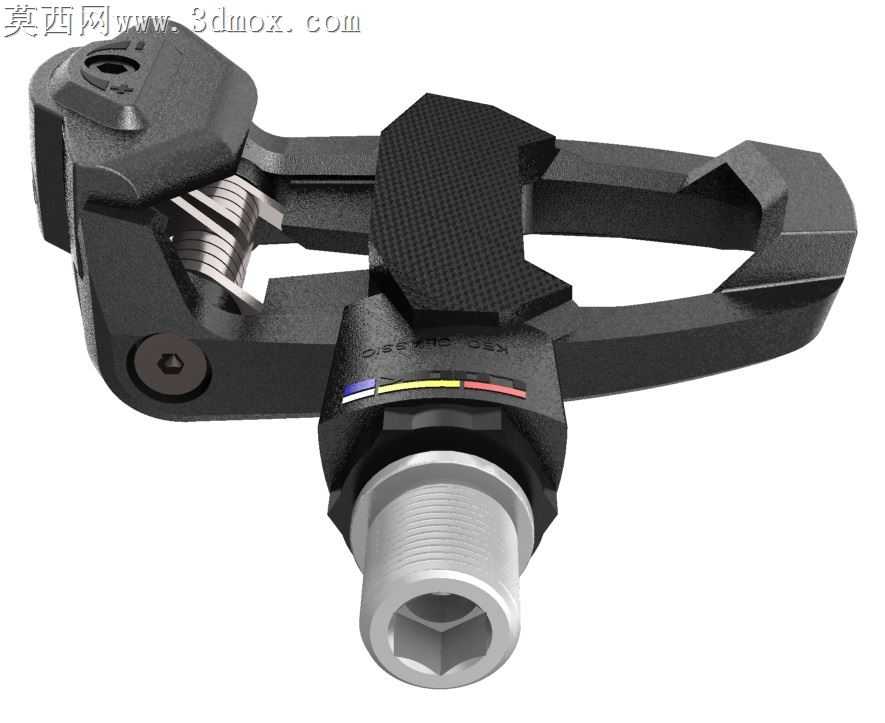

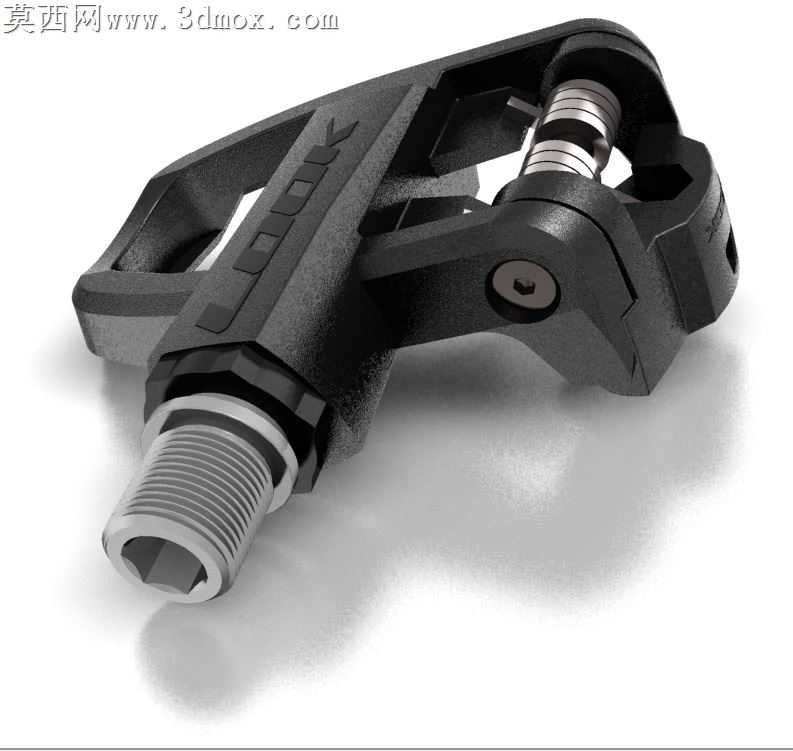

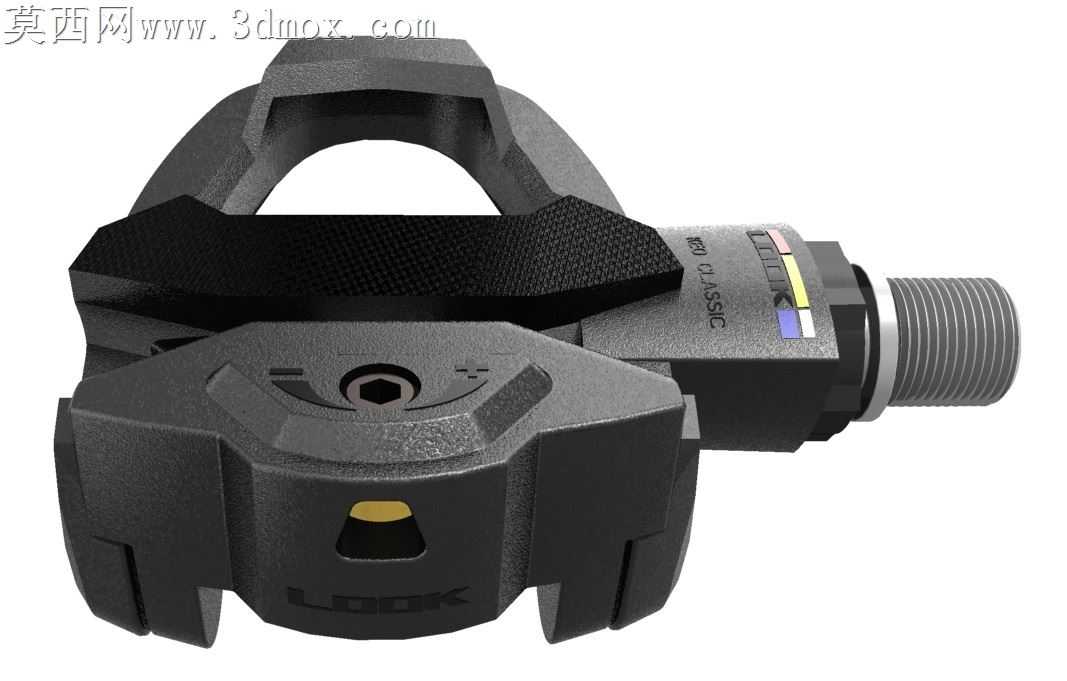

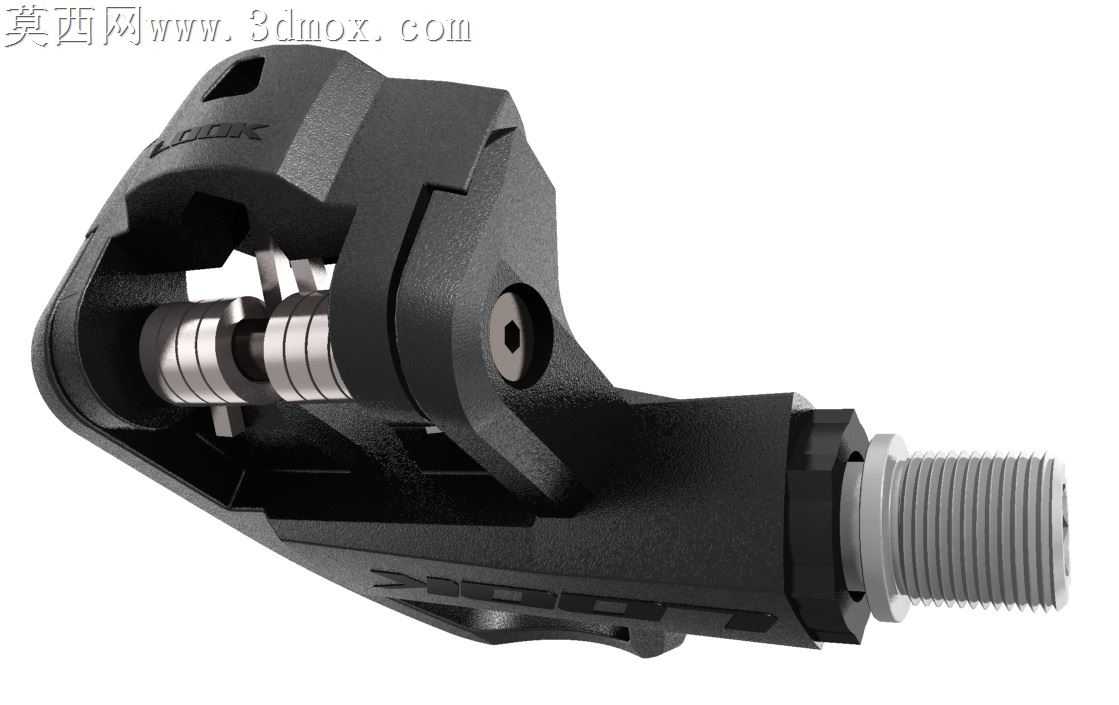

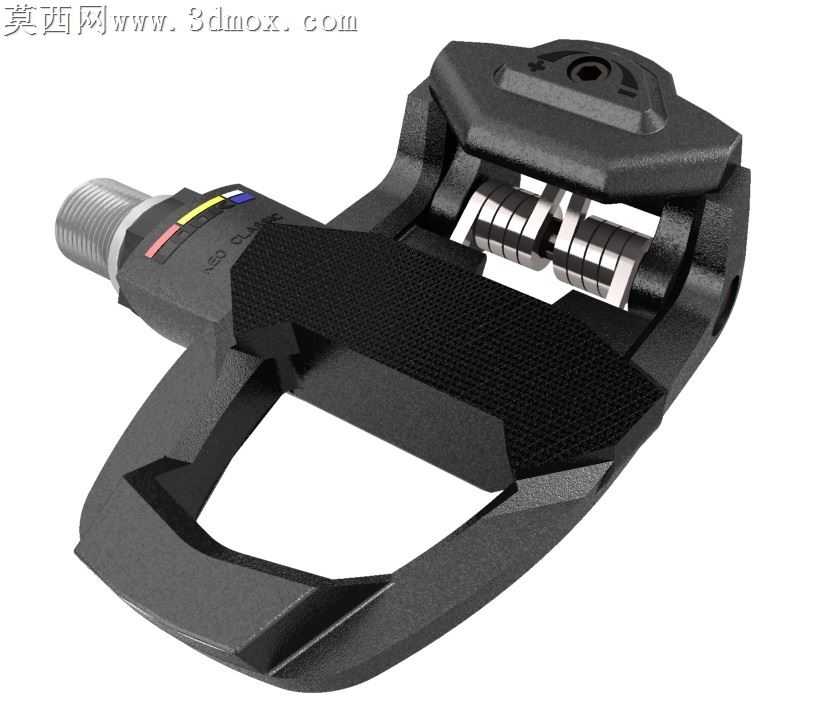

本模型为经典款公路自行车左侧锁踏的三维建模成果，建模过程以实物测量数据为基础，依托三维建模软件完成全结构的参数化搭建，整体还原度贴合量产锁踏的实际形态。建模阶段首先梳理锁踏的核心结构逻辑：从端部的螺纹安装轴开始，依次构建轴承衔接段、主体承力框架、锁片卡扣机构、张力调节结构等模块，各部件间的装配间隙严格参照实物公差设定，确保结构逻辑符合实际锁踏的运动关系，例如卡扣结构的开合行程、调节螺丝的螺纹啮合深度都做了对应还原，避免出现结构穿模、运动逻辑矛盾的问题。材质与渲染阶段针对不同部件做了差异化的材质参数调试：主体框架采用高强度工程尼龙加玻纤的材质表现，调整漫反射粗糙度参数还原磨砂哑光的颗粒质感，边缘处做轻微的磨损做旧效果贴合经典款产品的使用质感；金属螺纹轴、卡扣弹簧、调节螺丝等金属部件，分别对应铬钼钢、弹簧钢的金属属性，调整金属反射强度、高光粗糙度参数，还原金属部件的机加工纹理与金属光泽，弹簧部件还原了金属缠绕的细密纹理，调节螺丝的内六角槽结构也做了细节刻画；锁踏表面的品牌标识采用浮雕贴图处理，避免平面贴图的失真感。渲染阶段采用影棚级柔光布光，主光源从斜上方投射打出主体的结构轮廓，辅助光源补全暗部细节避免阴影死黑，添加柔和的地面投影增强模型的真实感，多角度渲染图完整展示锁踏的正面、侧面、安装端、卡扣端的结构细节。设计思路上优先还原经典锁踏的成熟结构逻辑：主体框架采用镂空减重设计，在保证结构强度的前提下降低整体重量，符合公路自行车配件轻量化的设计需求；锁片卡扣结构采用双侧弹簧张力设计，可通过端部的调节螺丝调整锁片解锁的张力大小，适配不同骑行习惯的用户需求；安装轴采用标准公路自行车脚踏螺纹规格，可适配绝大多数公路自行车的曲柄安装孔位，模型在部分非核心外观细节处做了合理简化，在保证整体视觉还原度的前提下降低模型面数，兼顾展示效果与文件通用性，可用于骑行配件展示、自行车装配演示、产品结构参考等场景。
