卡扣拼接式模块化立方星结构件

在微小卫星快速迭代研发的当下，立方星作为低成本空间试验载体，其结构设计的模块化、快速装配特性直接决定了整星研制周期与后期功能拓展灵活性。这款拼接式结构件正是面向1U规格立方星的快速组装需求设计，完全适配熔融沉积成型的增材制造工艺，打破了传统立方星整体框架加工周期长、功能面调整难度大的痛点。从实际应用场景来看，这类结构件可直接用于高校空间技术试验、商业航天短期在轨验证任务，无需依赖传统机加工的复杂工装，研发团队可根据载荷需求快速更换对应功能面，大幅缩短从方案设计到实物投产的周期。

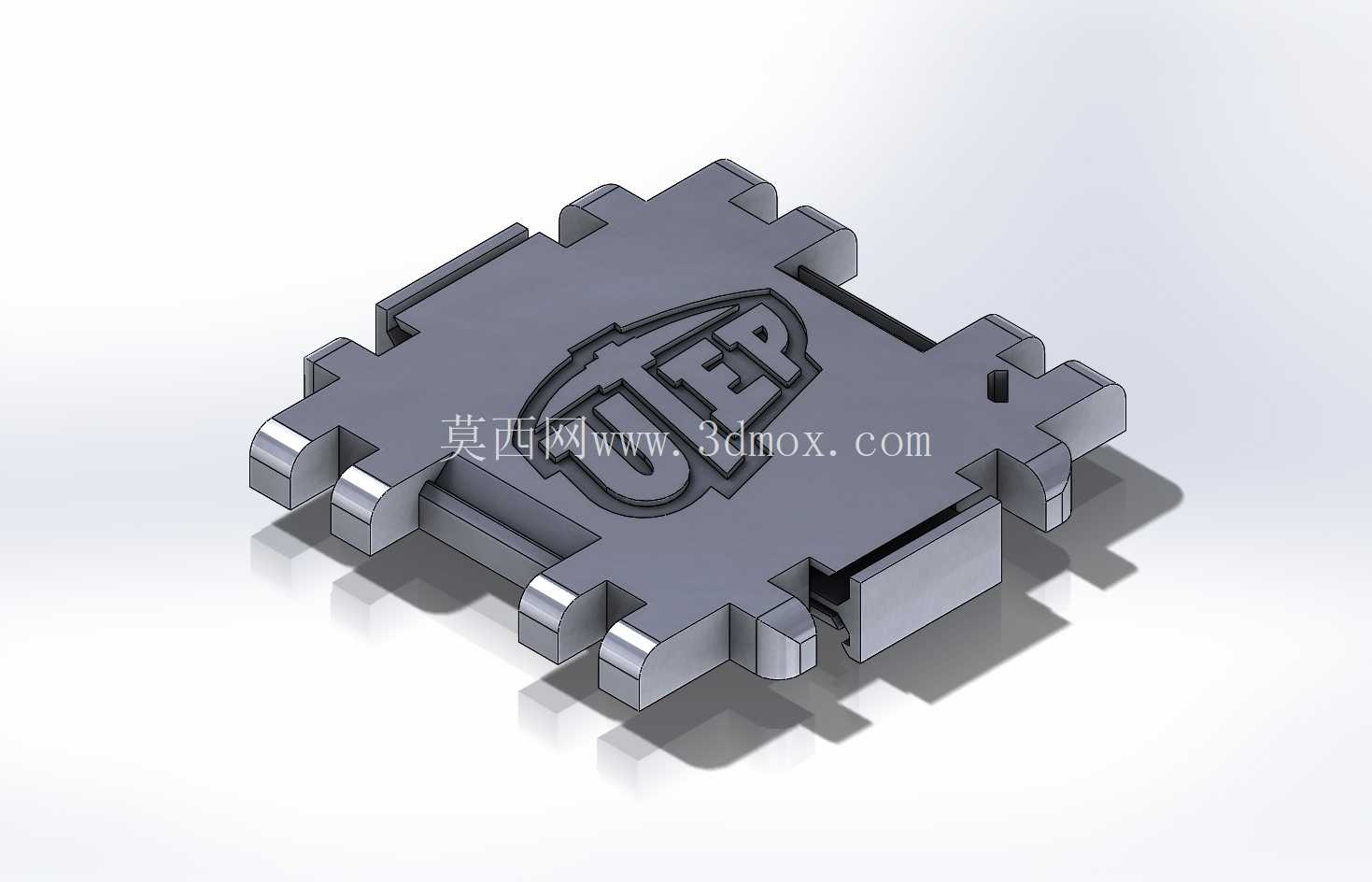

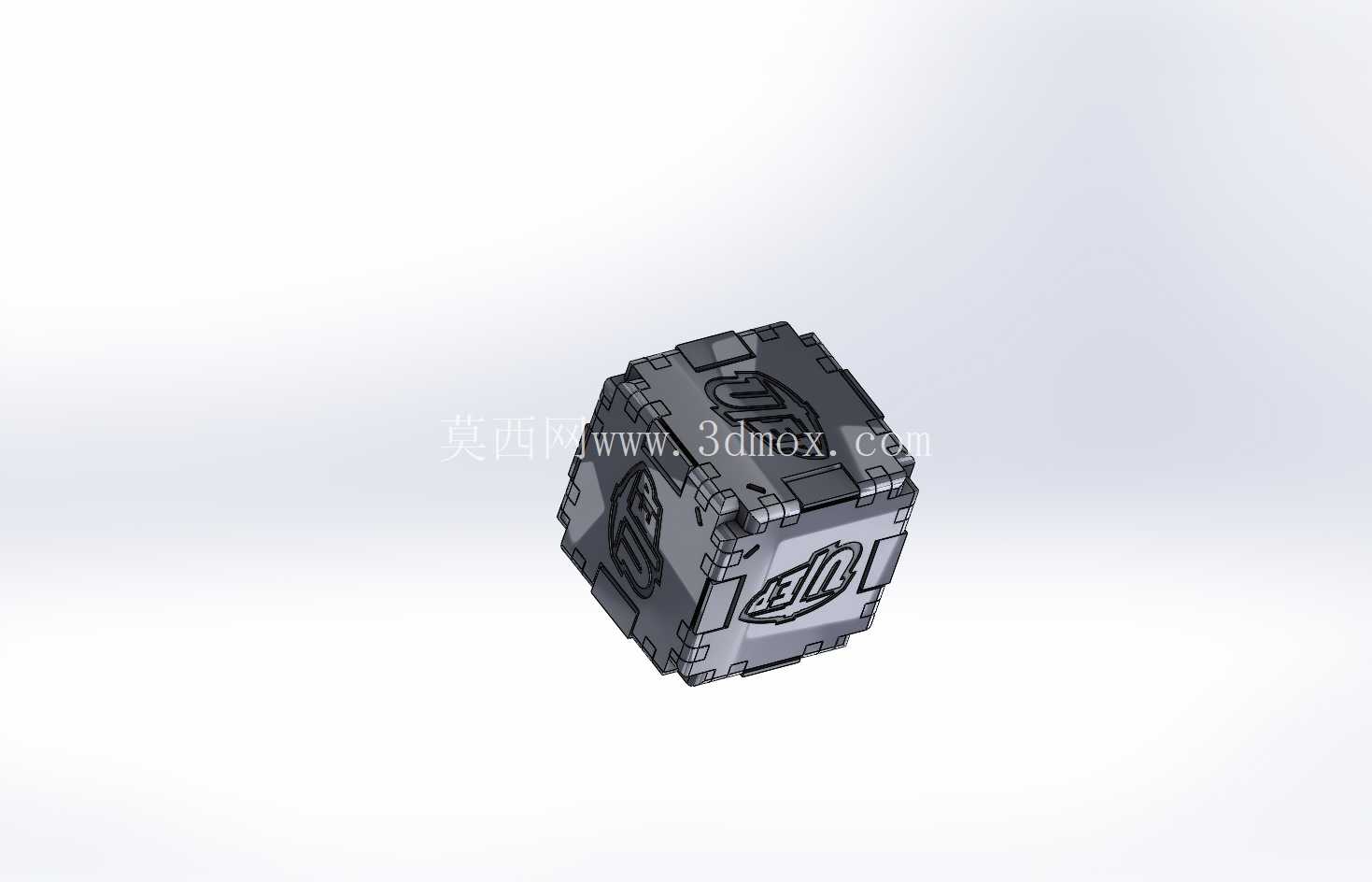

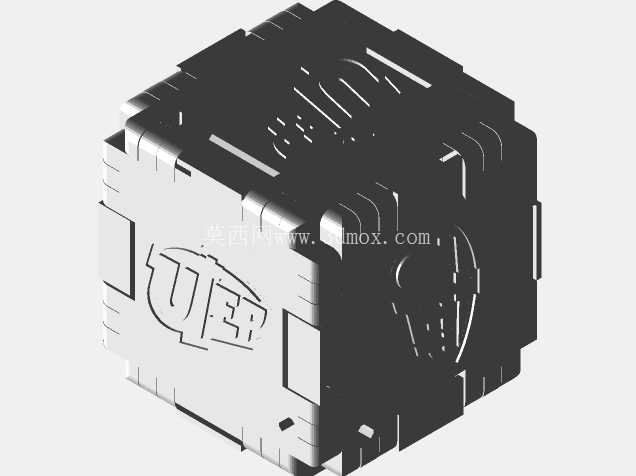

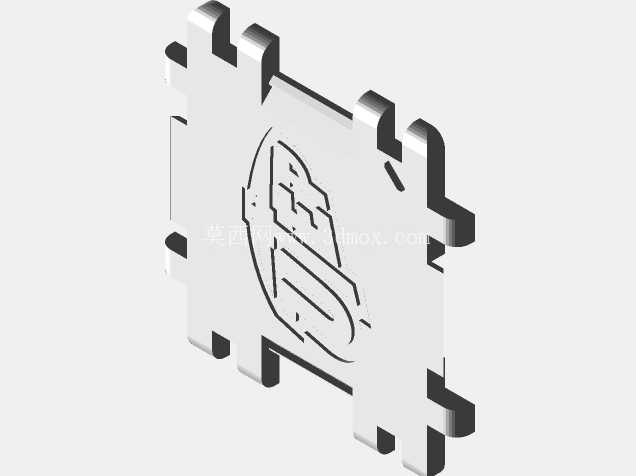

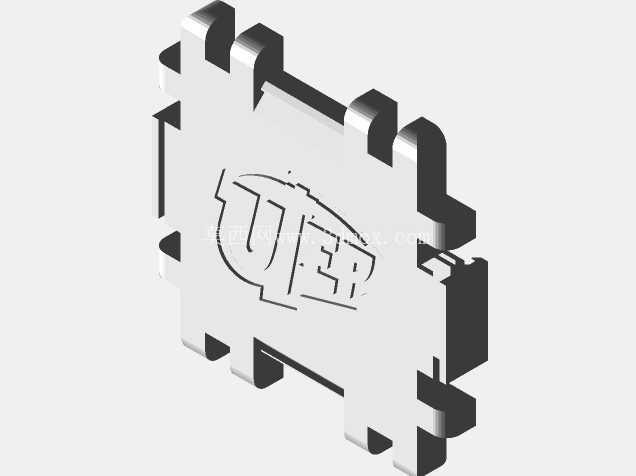

设计之初就摒弃了传统立方星的整板螺接思路，将整个1U立方星的外框架拆解为多个独立的立方体面板单元，每个单元的侧边都集成了两组对称的弹性卡扣结构，安装时无需额外紧固件，仅通过卡扣的弹性形变即可实现相邻面板的咬合锁定，卡扣的配合公差经过反复迭代，既保证拼接后整体框架的结构刚度满足发射阶段的振动冲击要求，又能在地面调试阶段实现无损伤拆解，方便内部电子元件的更换与线路调整。每个面板的卡扣都做了导向倒角设计，装配时无需额外定位工装，操作人员可徒手完成整星框架的拼接，单颗1U立方星的结构装配时间可压缩至十分钟以内，这对于多星组网的批量研制任务来说，能大幅降低装配环节的人力成本。

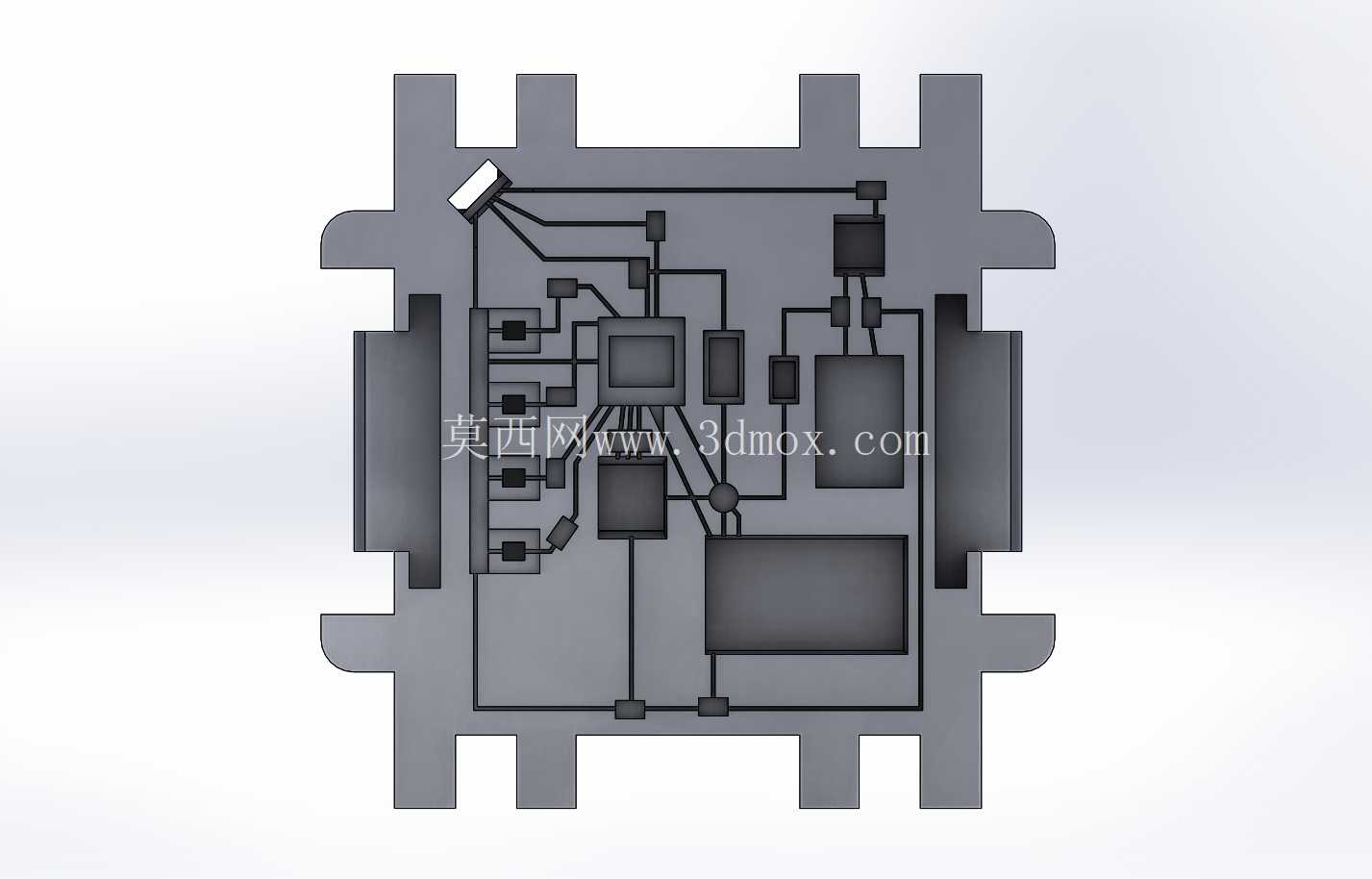

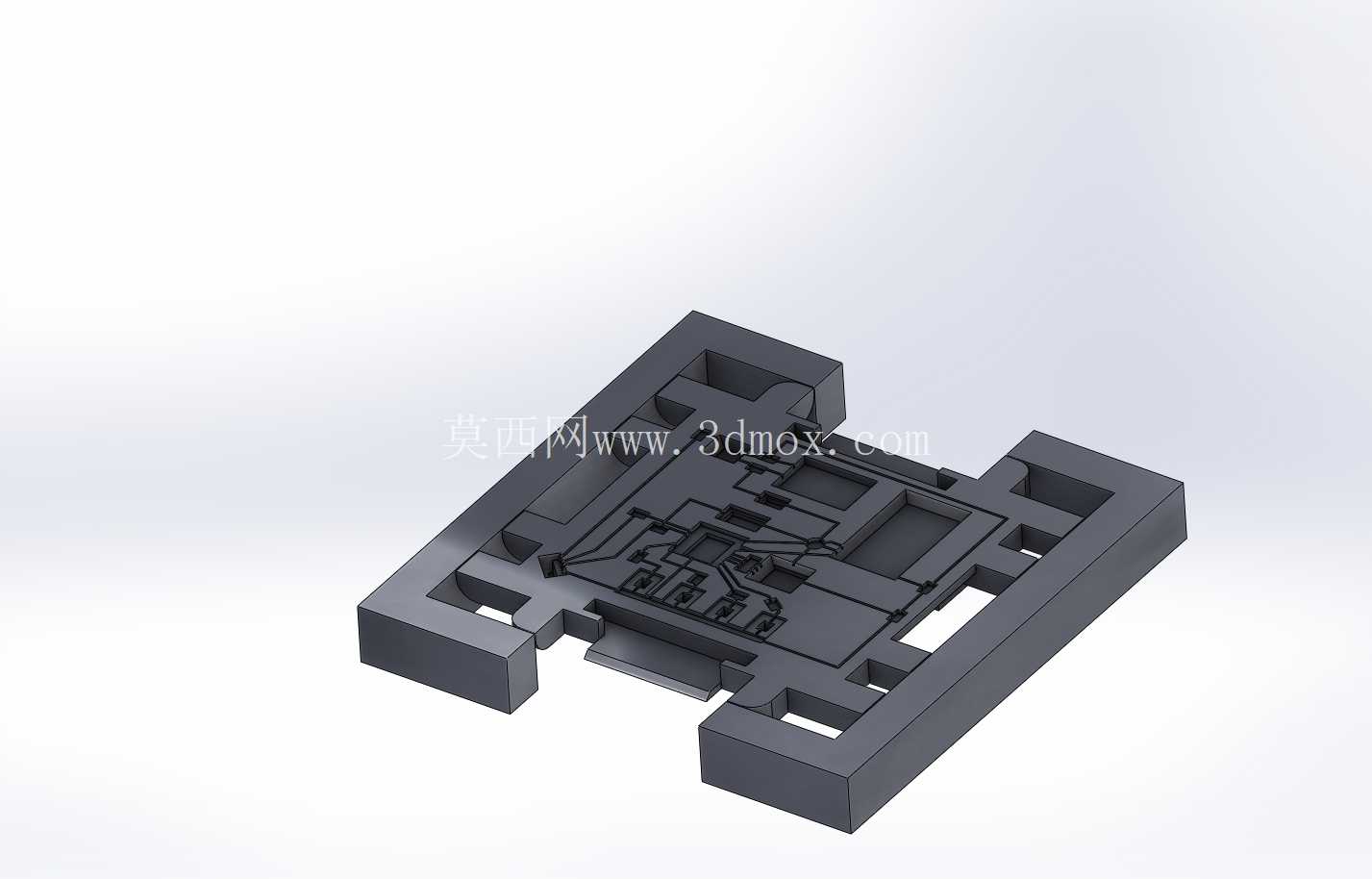

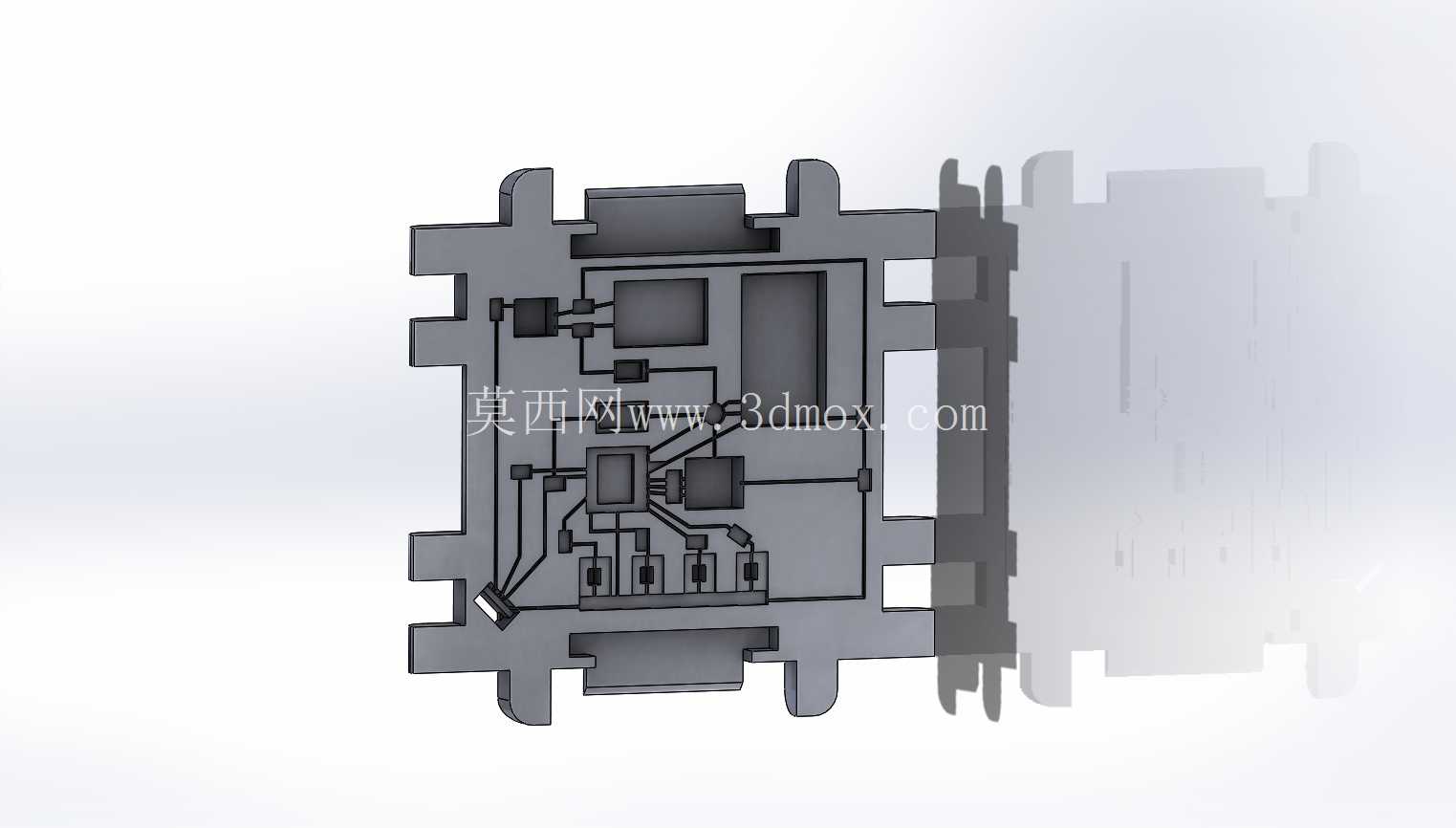

考虑到立方星内部空间寸土寸金的特性，这款结构件在设计时将卡扣的安装空间完全集成在面板的侧边壁厚内，没有额外占用星体内部的有效载荷空间，面板内壁预留了通用的电子元件安装凸台，可直接固定PCB板、传感器模块、电源组件等通用星载部件，不同功能的面板可根据任务需求提前预制对应安装位，比如搭载通信模块的面板可预留天线穿装孔，搭载对地观测载荷的面板可预留镜头安装窗口，搭载太阳能电池片的面板可预留线路走线槽，所有面板的拼接接口完全通用，任务调整时仅需更换对应功能面板即可，无需重新设计整星结构。

从安装边界来看，单个面板的拼接完成后，整星的外部尺寸完全符合1U立方星的标准释放机构接口要求，外轮廓无突出结构，可直接适配通用的立方星部署器，无需额外做适配调整。卡扣的锁紧力经过仿真验证与实物测试，可承受发射阶段15g以上的随机振动载荷，不会出现在轨解锁前的结构松脱问题，同时拼接后的框架平面度控制在0.2mm以内，可满足太阳能电池片、星载传感器的安装平面度要求。面板的壁厚设计兼顾了轻量化与结构强度，采用FDM工艺打印时可选用PEEK、ABS等航天常用增材制造材料，整体结构重量比传统铝合金螺接框架降低30%以上，可为有效载荷预留更多重量余量。

不同于传统立方星结构需要在整星装配完成后再进行元件布线，这款模块化结构允许操作人员先在单个面板上完成对应电路、传感器的焊接与调试，确认各模块功能正常后再进行整体拼接，避免了整星装配后排查线路故障的繁琐操作。每个面板的卡扣位置都做了等强度设计，不会出现局部应力集中导致的结构断裂问题，拼接缝的位置设计在星体的棱边处，既保证了外表面的完整性，又能避免拼接缝影响外贴元件的安装平整度。针对空间环境下的温度交变问题，卡扣结构预留了0.1mm的温度形变补偿间隙，不会因高低温循环出现卡扣卡滞或松脱的问题，可满足低轨卫星3-6个月在轨任务的结构可靠性要求。
