树莓派摄像头塑料固定窗口支架结构

在嵌入式视觉项目的落地过程中，摄像头模组的安装固定往往是容易被忽略却直接影响成像稳定性与设备外观完整性的环节，这款针对树莓派平台设计的塑料窗口支架，正是为解决嵌入式视觉终端的摄像头外露安装问题开发的结构件。从实际应用场景来看，这类支架广泛适配各类基于树莓派开发的智能视觉终端，包括小型环境监测设备的图像采集端、桌面级AI识别装置、入门级智能监控节点、DIY智能小车的视觉感知模块，以及各类需要外露摄像头同时保证外壳平整度的嵌入式电子项目，能够在不额外增加外壳突出结构的前提下，为摄像头提供稳定的安装定位与外观遮挡。

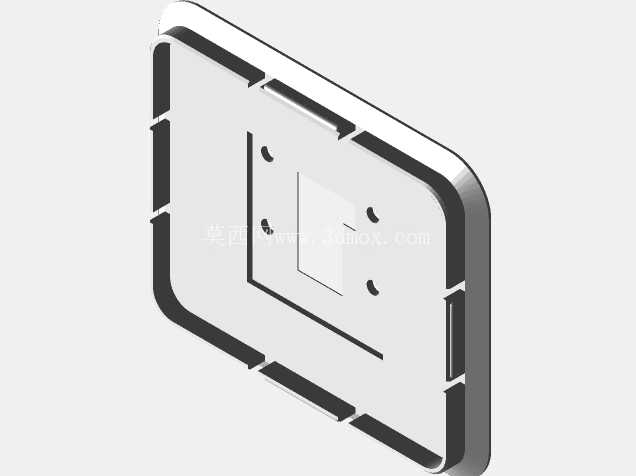

从功能特性上看，这款支架采用嵌入式窗口设计，主体为平板式结构，边缘设置多组卡扣式安装位，能够直接卡入对应外壳的预留开孔中，不需要额外使用螺丝固定，安装过程无需辅助工具，卡扣的过盈量经过反复调试，既能够保证安装后不会出现松脱晃动，也不会因为卡扣过紧导致安装时塑料件出现白边甚至断裂。支架中部预留的方形窗口尺寸刚好匹配常用的树莓派CSI摄像头模组的镜头区域，窗口四周设置四个定位小孔，对应摄像头PCB板上的固定孔位，安装时可以使用微型自攻螺丝将摄像头模组固定在支架背面，保证镜头中心与窗口中心完全重合，避免出现镜头偏移导致的成像黑边问题。支架的正面做了微倒角处理，安装后与外壳表面保持齐平，没有突兀的凸起，既能够减少灰尘从安装缝隙进入设备内部，也能提升整机外观的一致性。

从设计思路层面，这款结构件在建模阶段就充分考虑了FDM3D打印与注塑量产的双重工艺适配性，整体壁厚保持均匀，没有出现壁厚突变的区域，避免注塑生产时出现缩痕、翘曲等缺陷，同时也能减少3D打印时的支撑用量，打印时不需要添加额外支撑就可以完成成型，降低DIY用户的制作门槛。卡扣的位置分布在支架的四个侧边，每个侧边设置两个卡扣，受力均匀，长期使用不会出现单侧卡扣断裂的问题，卡扣的导入端做了斜角导向，安装时可以顺利滑入外壳开孔，不需要精准对位就能完成装配。支架背面围绕摄像头窗口设置了一圈浅凹槽，装配时可以粘贴薄泡棉胶圈，一方面能够填充支架与摄像头模组之间的间隙，避免摄像头出现细微晃动，另一方面也能起到遮光作用，防止设备内部的LED光线从窗口缝隙漏出，影响成像画面的纯净度。

关于安装边界与尺寸适配，这款支架的整体外轮廓为带圆角的矩形，圆角半径与常见的嵌入式设备外壳开孔圆角匹配，安装时需要在外壳面板上开出对应尺寸的矩形通孔，通孔的公差控制在±0.1mm范围内即可保证顺利装配，支架的整体厚度较薄，安装后不会在外壳内部占用过多空间，不会干涉树莓派主板上的其他接口与元件排布。摄像头安装位的孔位间距完全匹配官方树莓派摄像头V1、V2版本的PCB固定孔距，同时也兼容市面上多数同尺寸的第三方CSI摄像头模组，不需要额外修改孔位就可以直接适配。支架的边缘卡扣突出高度经过测算，适配1.5mm到2.5mm厚度的塑料、亚克力甚至薄金属外壳，覆盖了绝大多数DIY项目与小型量产嵌入式设备的外壳厚度范围，不需要针对不同厚度的外壳重新设计支架结构，只需要根据实际外壳厚度微调卡扣的卡合深度即可。

在实际工程使用中，这类支架还可以根据项目需求进行小幅修改，比如在窗口位置加装透明亚克力片或者红外滤光片，只需要在支架背面的凹槽内预留对应镜片的安装厚度即可，不需要改动整体的安装结构。相比直接将摄像头模组用双面胶粘贴在外壳内侧的安装方式，这款支架能够提供更精准的镜头定位，长期使用不会因为胶层老化出现摄像头移位，同时外露的窗口边缘整齐，不会出现手工开孔的毛边问题，大幅提升嵌入式视觉设备的装配效率与成品外观质量。对于结构设计从业者来说，这类小尺寸的嵌入式安装件看似简单，实则需要兼顾装配便利性、工艺适配性、尺寸兼容性多方面的要求，每一处卡扣的角度、每一个孔位的间距、每一段壁厚的取值，都需要结合实际装配场景反复调整，才能做到安装便捷、固定可靠、适配性强，满足不同项目的使用需求。
