立式双层桨叶牛奶搅拌滚筒装置

该立式搅拌装置主要面向乳品加工前处理工序的物料混合场景，可适配中小型乳品加工车间、鲜奶预处理站点的液态物料均质搅拌需求，也可拓展用于低粘度食品浆料、日化水剂的混匀作业，核心作用是让筒内液态物料在桨叶推动下形成稳定的轴向与径向复合流场，避免乳脂肪上浮分层、可溶性添加物沉降，保证物料组分均匀一致。

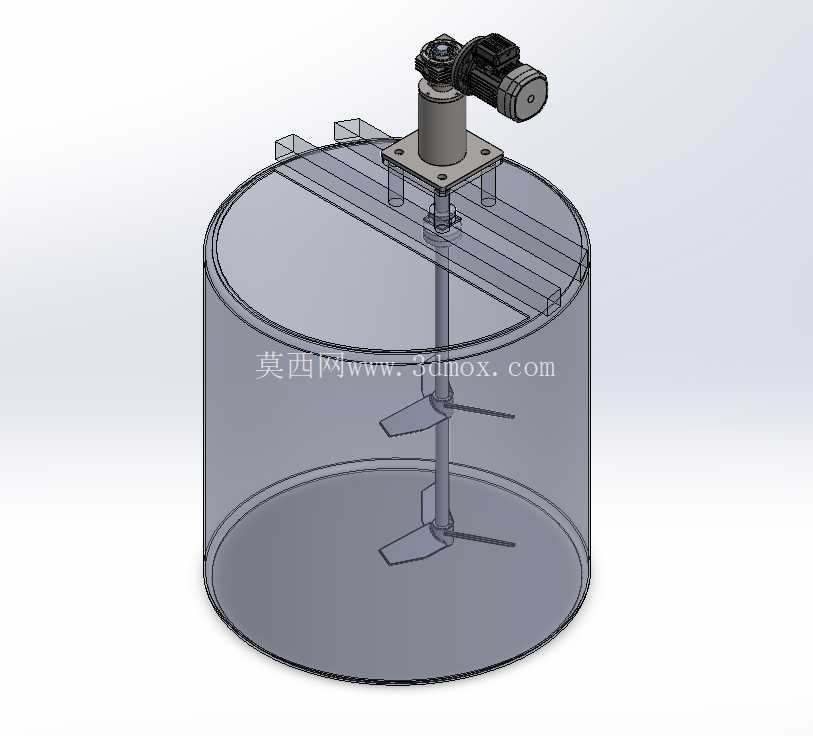

从结构设计逻辑来看，整套装置采用顶部直驱的安装形式，驱动单元通过安装法兰固定在筒体顶部的横梁支架上，输出轴直接连接伸入筒内的搅拌轴，省去了中间传动环节，既降低了传动损耗，也减少了轴系对中的调试难度，同时避免了侧装、底装结构容易出现的轴封渗漏问题，符合食品类设备易清洁、无卫生死角的设计要求。筒体采用直筒平底结构，筒壁做透明可视化处理，可直接观察内部物料的流动状态与搅拌效果，方便操作人员实时判断混匀程度，调整搅拌时长。

搅拌桨采用双层斜叶桨设计，上层桨叶位置靠近物料液面区域，可将表层易漂浮的组分向下推送，下层桨叶靠近筒体底部，可将沉降在筒底的高密度组分向上扬起，两层桨叶的倾斜角度经过流场仿真优化，运转时可在筒内形成大循环流态，不会出现局部搅拌死区，桨叶边缘与筒壁、筒底的间隙控制在合理范围，既避免刮蹭筒壁，也能减少近壁区的物料滞留。顶部的安装横梁采用跨接式结构，可直接搭放在筒体上口边缘，不需要对筒体本身做额外的焊接改装，方便整套搅拌单元的拆装、转移与清洁维护，驱动单元的安装座设置了定位止口，可保证搅拌轴与筒体的同轴度，减少运转时的轴系摆动。

在安装边界与尺寸适配方面，整套装置的安装基准为筒体上口的端面，横梁的跨距可适配一定直径范围内的标准直筒容器，不需要定制专属筒体即可完成装配，搅拌轴的长度根据筒体高度做匹配设计，保证下层桨叶与筒底的预留距离满足物料循环要求，同时不会让桨叶触碰筒底造成磨损。驱动单元的选型匹配搅拌桨的运转阻力，针对低粘度液态物料的搅拌工况设定额定转速，既保证流场循环速度满足混匀要求，也不会因为转速过高造成物料飞溅、卷入过多气泡影响乳品品质。

从实际使用的角度考量，该结构的设计充分考虑了食品加工场景的清洁需求，所有与物料接触的轴、桨叶部分都采用光滑圆弧过渡，没有容易积存物料的缝隙、尖角，拆装时只需要松开安装法兰的紧固件，即可将整个搅拌轴、桨叶组件从筒内抽出，方便完成CIP清洗或者人工拆洗，避免物料残留滋生细菌。顶部驱动部分的防护结构可避免清洗时的水液溅入驱动单元内部，延长设备使用寿命。相较于传统的侧入式搅拌、磁力搅拌结构，这种顶部直驱双层桨的结构搅拌覆盖范围更大，对于粘度稍高的乳状物料也能保证混匀效果，同时结构简单可靠，维护成本低，不需要复杂的密封结构即可满足常压工况下的搅拌作业要求，适配中小批量的物料混匀生产场景，也可作为实验室、小试生产线的配料搅拌单元使用。
