高粘度流体立式搅拌罐体结构设计

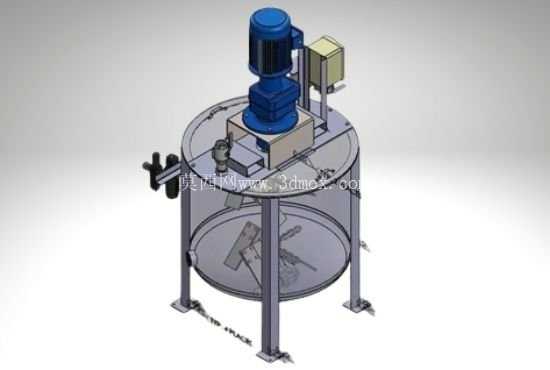

　　在精细化工、食品深加工、高分子材料制备等生产场景中，高粘度流体的均匀混合一直是工艺环节的核心难点，这类流体往往具备剪切稀化特性差、流动阻力大、层流状态占比高的特点，常规桨叶搅拌很容易出现罐体中心区域混合充分、近壁面物料滞留结块的问题，这款立式搅拌罐的结构设计，正是针对这类工况的痛点做了针对性的结构优化。从整体安装边界来看，罐体采用立式圆筒形结构，上下封头采用标准椭圆封头构型，上封头预留驱动组件安装接口与观察、加料接口，下封头可根据工艺需求选择平底或者锥底出料构型，整体安装时需要预留顶部驱动装置的检修空间，以及侧面接管的操作空间，罐体支脚的安装孔位按照标准压力容器支脚布局设计，可直接适配常规钢平台的安装梁间距，不需要额外做基础改造。

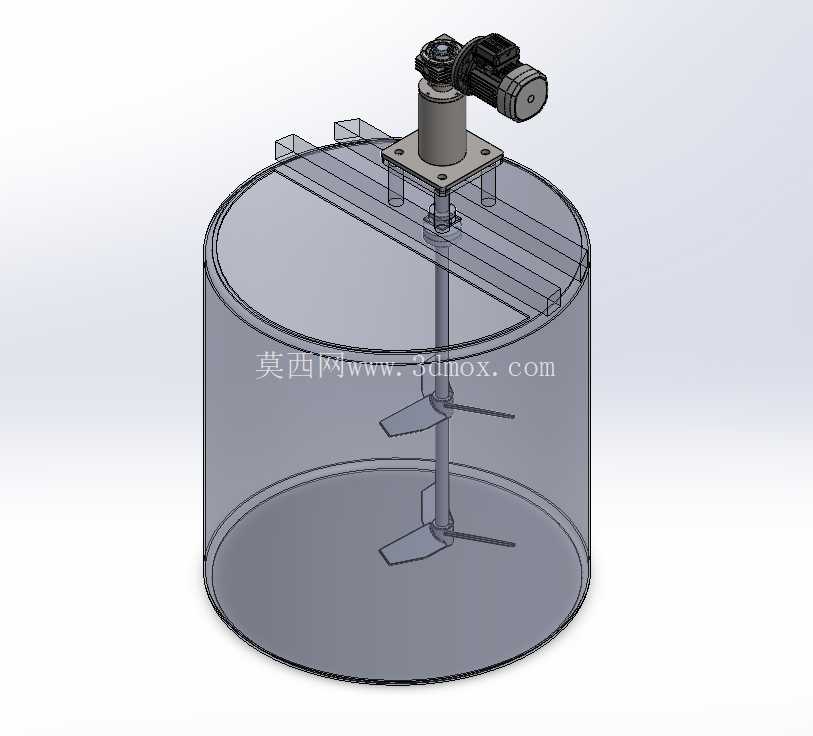

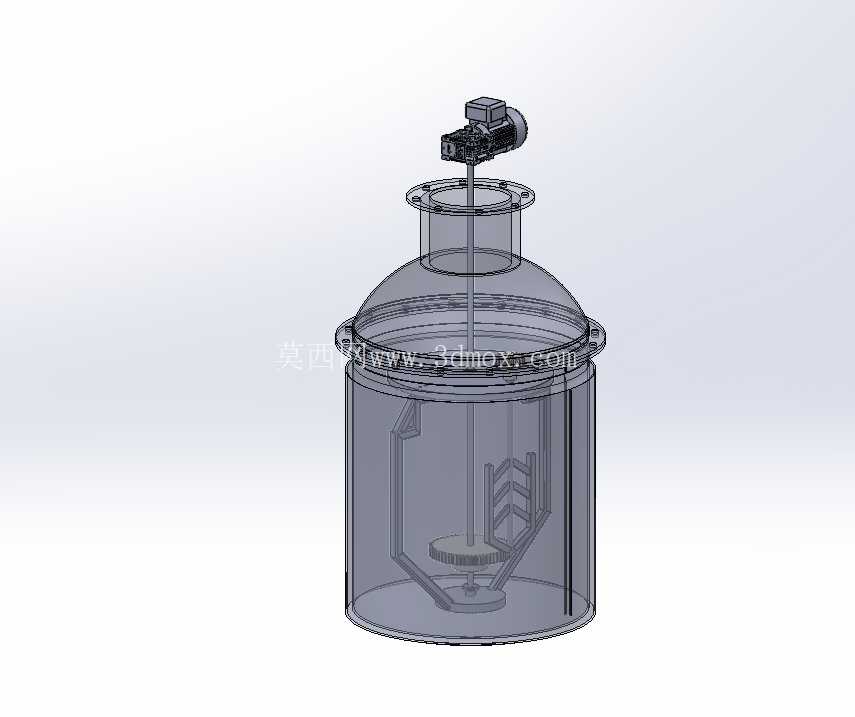

　　搅拌组件的设计是这款罐体的核心，顶部驱动采用减速电机直连搅拌轴的传动方式，省去了中间皮带或者链轮传动的间隙误差，搅拌轴的径向跳动控制在更小范围内，适合长时间连续运行的工况。桨叶部分采用组合式构型，底层设置锚式桨叶，桨叶外缘与罐体内壁的间隙控制在极小范围内，运转时可以持续刮除壁面附着的高粘度物料，避免物料长期滞留壁面出现过热变质或者结焦的问题；中层设置折叶式桨叶，负责打破罐体中部的层流边界层，让流体在径向产生足够的流动分量；上层设置小型轴流桨叶，带动罐体上部的流体产生轴向循环，避免上部物料出现分层。

　　三层桨叶的转速匹配经过了反复校核，锚式桨叶的线速度控制在适合高粘度物料的区间，不会因为线速度过高对物料产生过度剪切，也不会因为线速度过低导致壁面物料无法被有效刮除。罐体的密封结构采用标准机械密封构型，可满足常压或者微正压的工况需求，如果是涉及挥发性溶剂的工况，也可以在现有接口基础上更换双端面机械密封，不需要改动罐体主体的法兰尺寸。上封头除了驱动安装口之外，预留了多个标准法兰接口，可以根据实际工艺需求加装人孔、视镜、加料口、温度传感器接口、真空抽气接口等，接口的法兰尺寸均采用行业通用标准，方便后期管路对接。从设计思路上来说，这款搅拌罐没有追求过于复杂的附加结构，所有构型都围绕高粘度流体混合的核心需求展开：圆筒形罐体避免了方形罐体的搅拌死角，椭圆封头的受力状态比平封头更优，组合式桨叶兼顾了壁面刮除、中部混合、上部循环的多重需求，整体结构的加工工艺性良好，罐体主体采用常规卷板焊接工艺即可加工，桨叶部分的零件拆分合理，不需要特殊的五轴加工设备就可以完成制作，后期维护时也可以单独更换某一层的桨叶，不需要整体拆卸搅拌轴。

　　在实际选型应用时，需要根据处理物料的粘度范围调整桨叶的实际转速，以及驱动电机的功率，现有模型的结构尺寸可以作为系列化设计的基础模板，通过等比例缩放或者调整筒体高度，就可以衍生出不同容积规格的同类型搅拌罐，适配不同产能的生产线需求。罐体底部的出料口设置在封头最低位置，配合锚式桨叶的底部刮边结构，可以最大限度减少罐内的物料残留，适合小批量多品种的生产场景，换料清洗时也可以减少清洗液的用量，降低清洗作业的工作量。搅拌轴的支撑采用上下两处支撑结构，上部支撑设置在驱动安装架位置，下部支撑可以根据需求设置底轴承，当罐体长径比偏大时，底轴承可以有效避免搅拌轴运转时出现摆动，延长机械密封的使用寿命。整体结构没有多余的装饰性设计，所有外部结构件都考虑了生产现场的清洁需求，罐体外部的焊缝都做了圆弧过渡处理，不容易积尘，符合食品、医药类生产场景的卫生要求。
