影视道具悬浮滑板三维结构设计

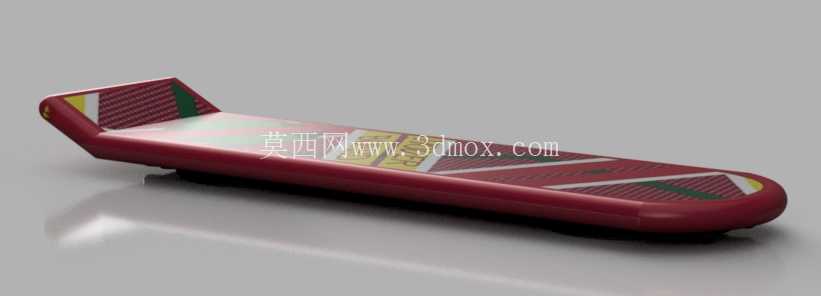

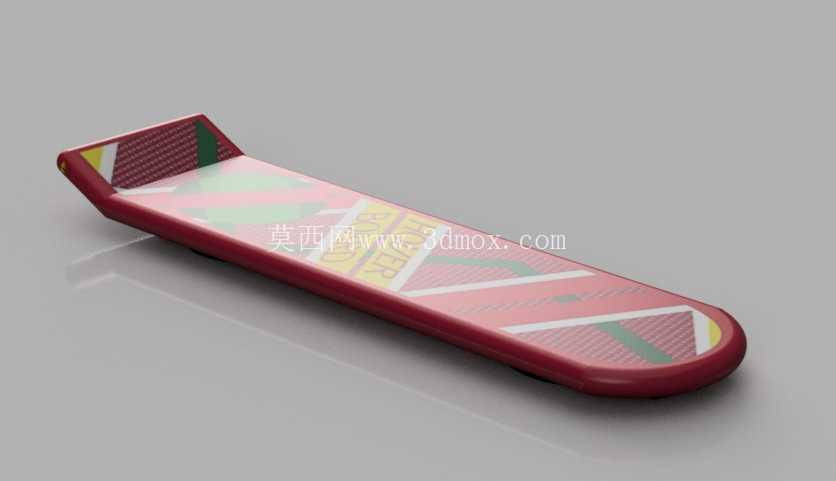

　　做这个悬浮滑板的结构建模时，最先要锚定的是它的应用场景——它不是常规街头滑行的双翘滑板，核心落地场景是影视道具复刻、潮玩展陈、概念载具原型验证，所以结构设计上不需要适配真实路面滑行的高强度冲击载荷，但要还原原作的视觉比例与曲面流畅度，同时兼顾后期3D打印或者小批量复模的工艺可行性。先从外形边界说起，整体轮廓沿用经典悬浮滑板的长椭圆收边造型，总长度控制在80cm左右，宽度控制在22cm，整体厚度不超过6cm，这个尺寸比例既贴合原作的视觉观感，也能适配常规展陈台面的摆放空间，不会因为尺寸过大占用过多展示区域，也不会因为尺寸过小丢失表面的纹理细节。

　　板面的曲面处理是建模的核心难点，不是简单的平面拉伸，板头位置做15度左右的上翘弧度，板尾做对称的微翘处理，和常规滑板的翘度逻辑不同，这个翘度不需要满足 Ollie 动作的受力需求，纯粹是还原视觉特征，所以曲面过渡的G2连续要做足，避免出现棱线断层，后期做表面涂装的时候不会出现反光不均的问题。板面的分层结构设计上，最上层是防滑纹理层，没有采用常规滑板的砂纸结构，而是做了内嵌的几何色块凹槽，这些凹槽深度控制在1.2mm，后期可以直接填充不同颜色的树脂或者做水转印处理，不需要额外粘贴贴纸，避免长期展陈出现贴纸起翘的问题。中间的主体承载层采用中空加筋结构，筋位厚度设置为2.5mm，间距控制在35mm，既可以降低整体重量，也能保证手持或者摆放时的结构刚性，不会因为轻微外力出现板面形变。底部的悬浮模拟区域，没有做真实的磁悬浮结构，而是预留了2mm深度的环形凹槽，后期可以加装LED灯带模拟悬浮光效，凹槽边缘做0.5mm的倒角处理，避免灯带安装时出现硌伤，同时底部四个角位置做了隐藏式的脚垫安装位，脚垫直径15mm，厚度3mm，摆放时可以和台面形成软接触，不会刮花展陈台面，也能避免滑板直接接触硬质台面出现底部漆面磨损。

　　设计思路上特意规避了常规滑板的桥钉、支架等外露结构，整个外表面做一体化曲面处理，所有的拼接缝都隐藏在板底的灯带凹槽内侧，从正面和侧面看完全没有外露的连接件，最大程度还原悬浮滑板的完整流畅感。考虑到后期如果做功能验证版本的改装，板面内部预留了40mm*60mm的空腔，可以容纳小型电池组和控制电路板，不需要额外破坏外部曲面就能加装灯光或者小型动力模块，这个预留空间的位置做了加强筋环绕，不会因为加装部件降低整体结构强度。表面的几何纹理排布不是随意的贴图，每一块色块的边界都和板面的曲面曲率做了适配，在板头翘曲位置的色块做了随形拉伸，避免出现纹理拉伸变形的问题，就算是小比例缩放打印，纹理的比例也不会失调。

　　安装边界方面，整个模型没有突出的外装部件，最大外轮廓就是板面本身的长、宽、厚尺寸，不管是做透明展示盒封装还是壁挂式展陈，都不需要额外预留安装间隙，壁挂时可以直接在板背预留的挂孔位安装挂件，挂孔位置做了沉头处理，安装后挂件不会突出板面，不会影响正面的视觉效果。从结构工程师的角度看，这个模型的建模逻辑兼顾了视觉还原和工艺落地，所有的壁厚都均匀控制在2-3mm之间，没有出现壁厚突变的位置，不管是做光固化3D打印还是做真空复模，都不会出现缩痕或者填充不足的问题，曲面拆分的时候也考虑了打印平台的尺寸限制，整个模型可以拆成上下两个壳体打印，拼接位置做了定位止口，组装时不需要额外做对位调整，粘胶后拼接缝可以控制在0.1mm以内，简单打磨就能做到无缝效果。针对展陈场景的需求，板面的边缘做了R3的圆角处理，没有尖锐棱角，日常摆放或者搬运时不会出现磕碰划伤的问题，整体重量控制在800g以内，就算是壁挂安装也不需要特殊的重型挂具，普通的无痕钉就能满足承重需求。
