实验室三轴亥姆霍兹磁场发生装置

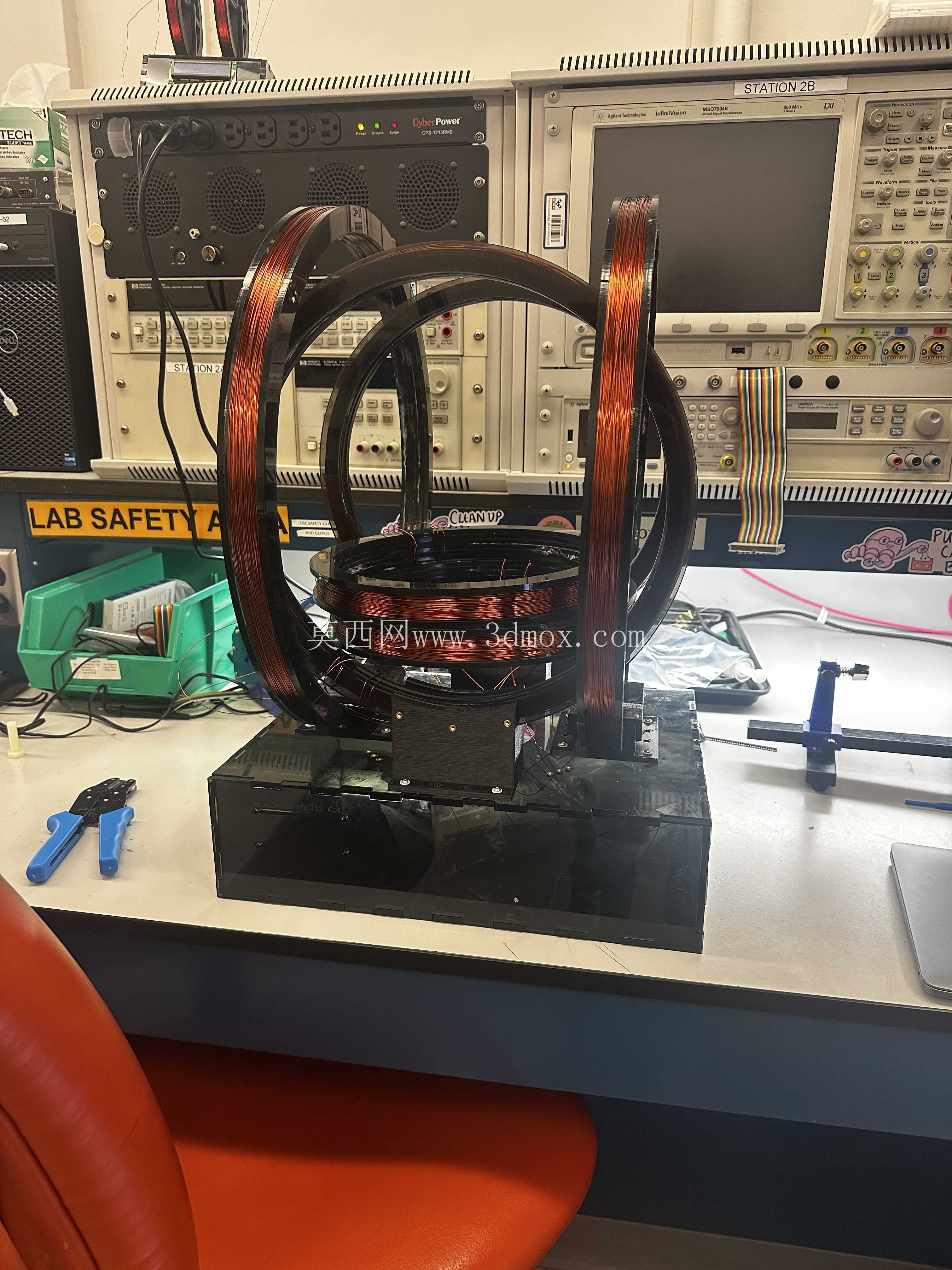

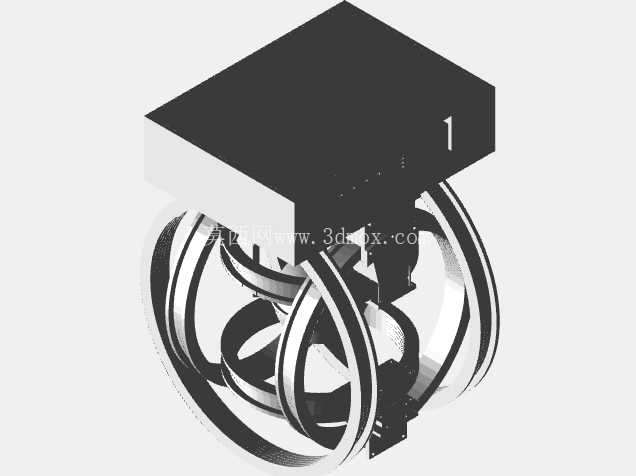

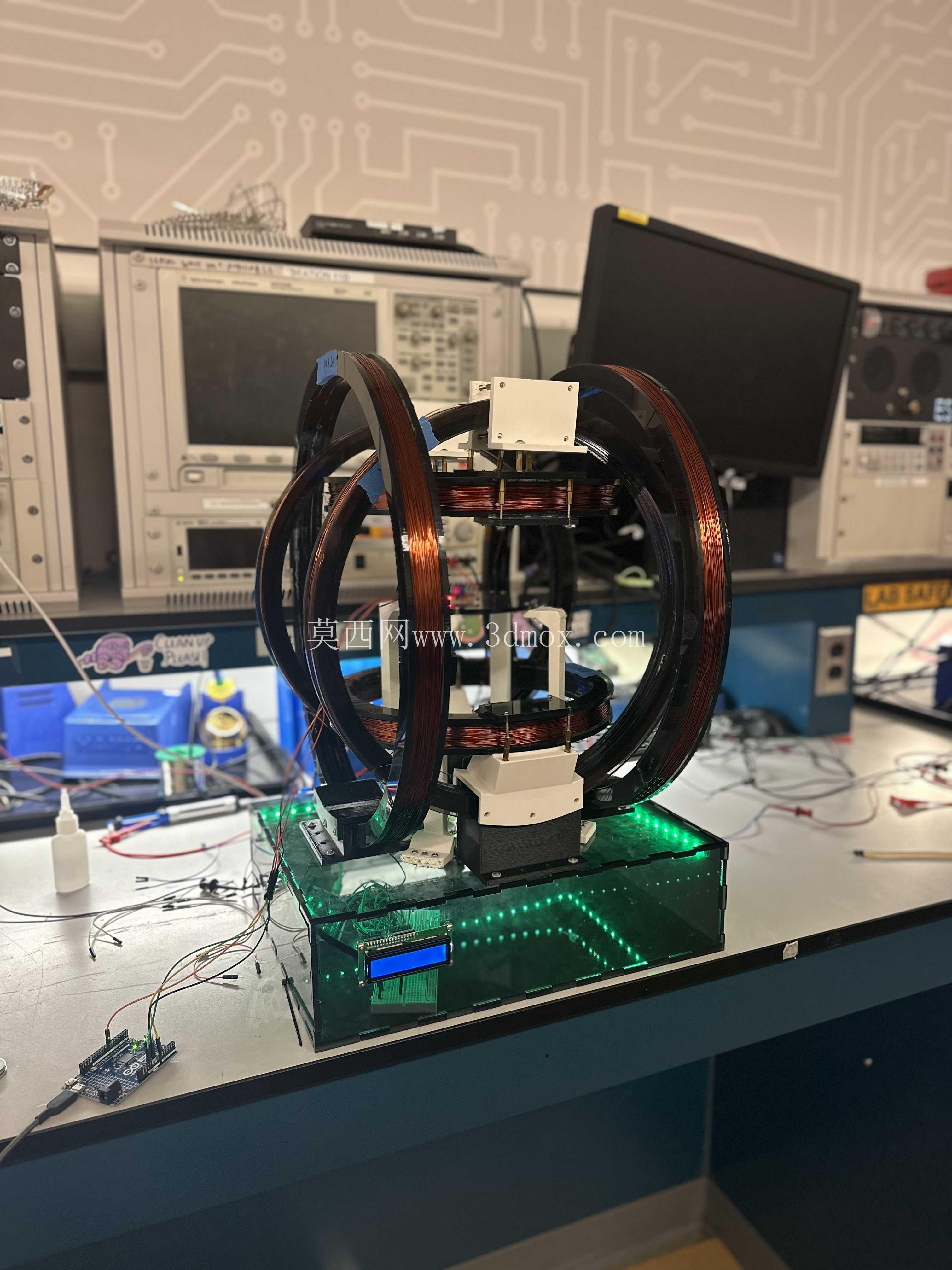

在磁学相关实验研究场景中，均匀可控的磁场环境是开展磁性材料特性测试、微纳磁粒运动观测等实验的核心基础条件，这套三轴亥姆霍兹线圈装置正是为满足这类实验需求设计的专用磁场发生设备。不同于单轴亥姆霍兹线圈仅能产生单一方向的均匀磁场，该装置采用三组正交布置的环形线圈结构，分别对应空间坐标系的X、Y、Z三个轴向，通过对三组线圈独立通入可控电流，可在装置中心区域生成任意方向、强度连续可调的均匀磁场球区域，能够覆盖化学实验室中磁性纳米粒子运动观测、磁响应材料性能表征、弱磁传感器校准等多类实验场景的使用需求。

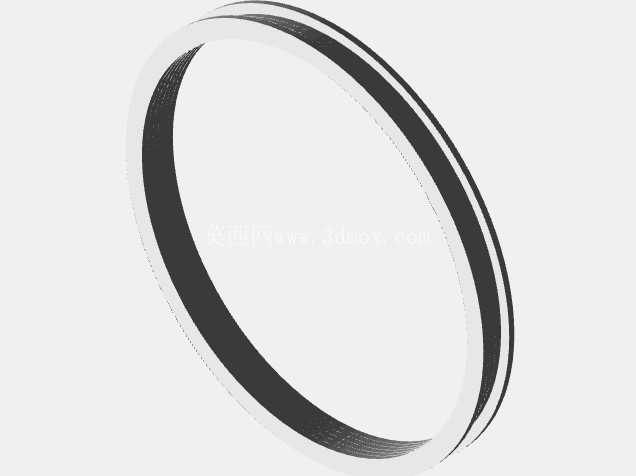

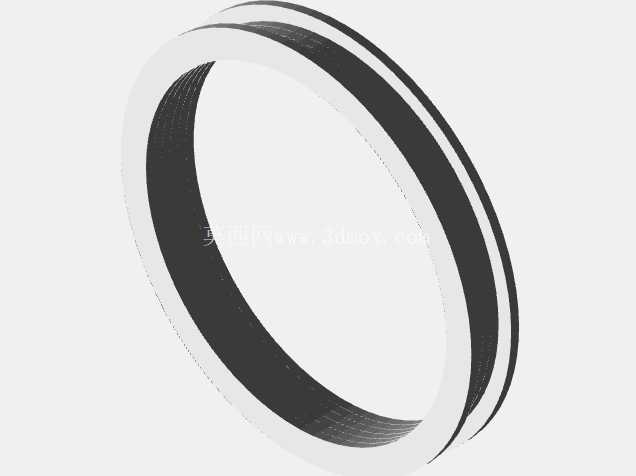

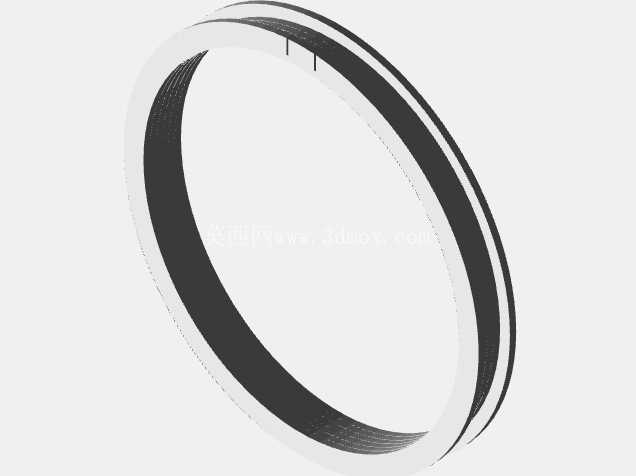

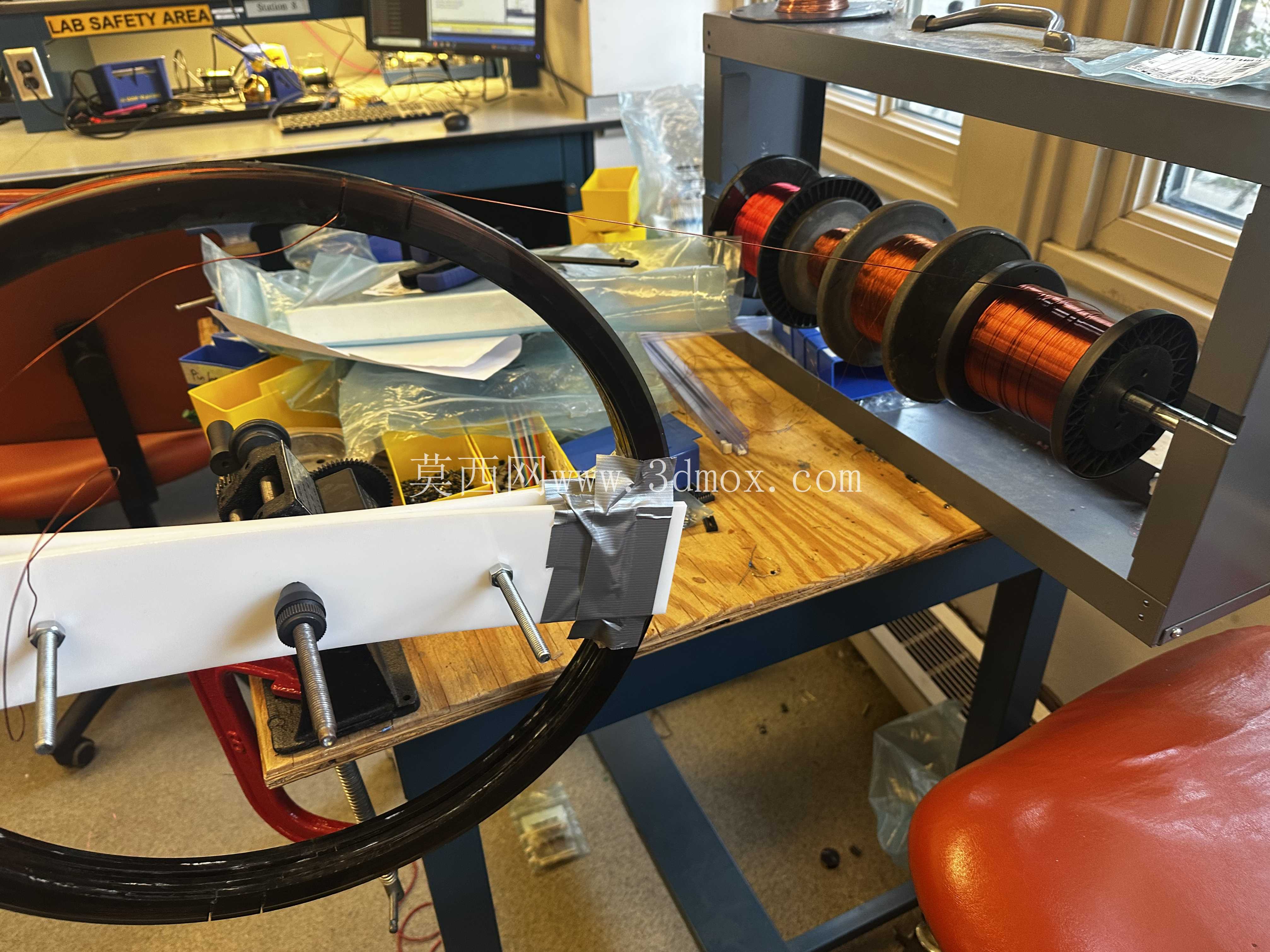

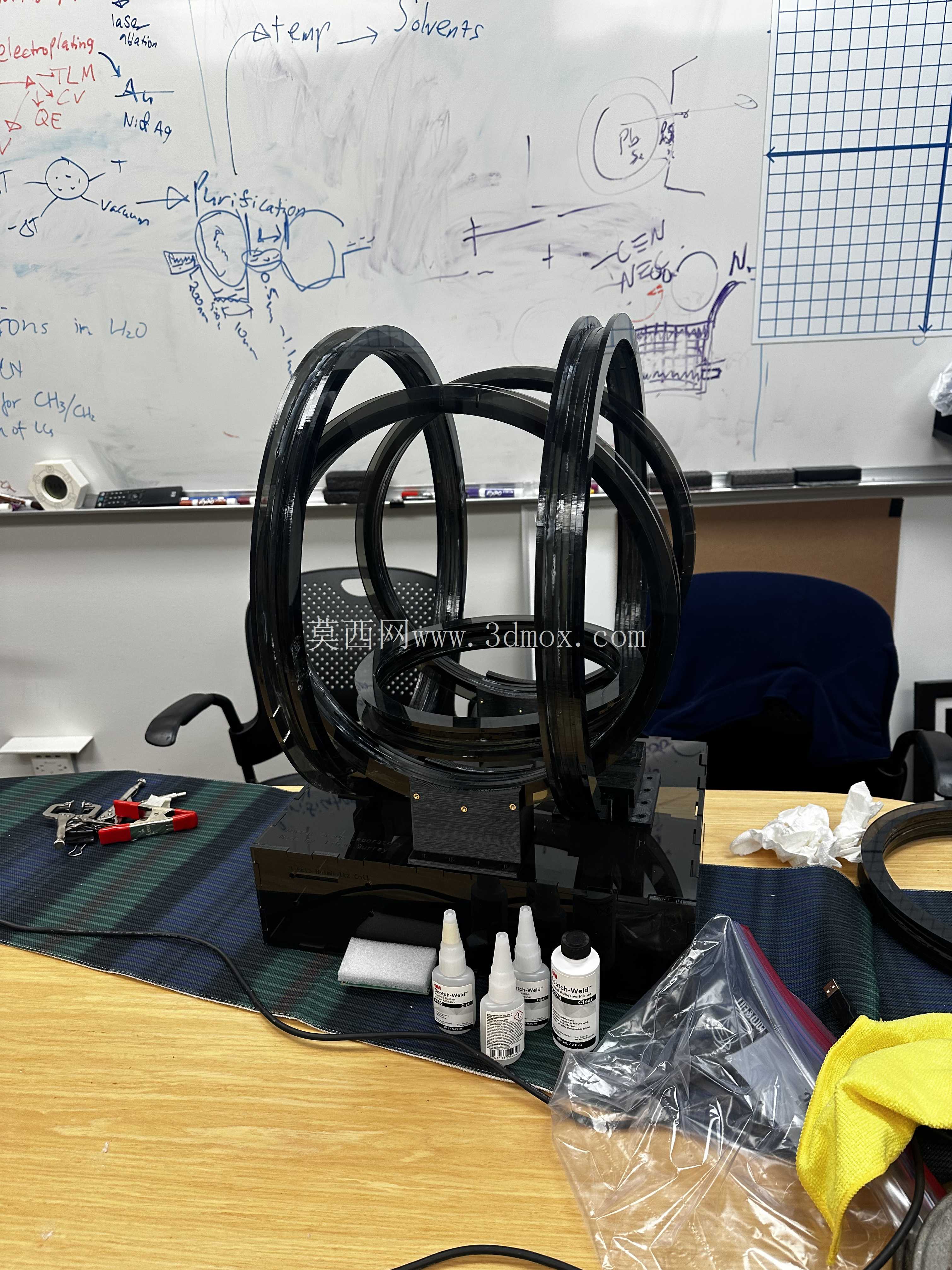

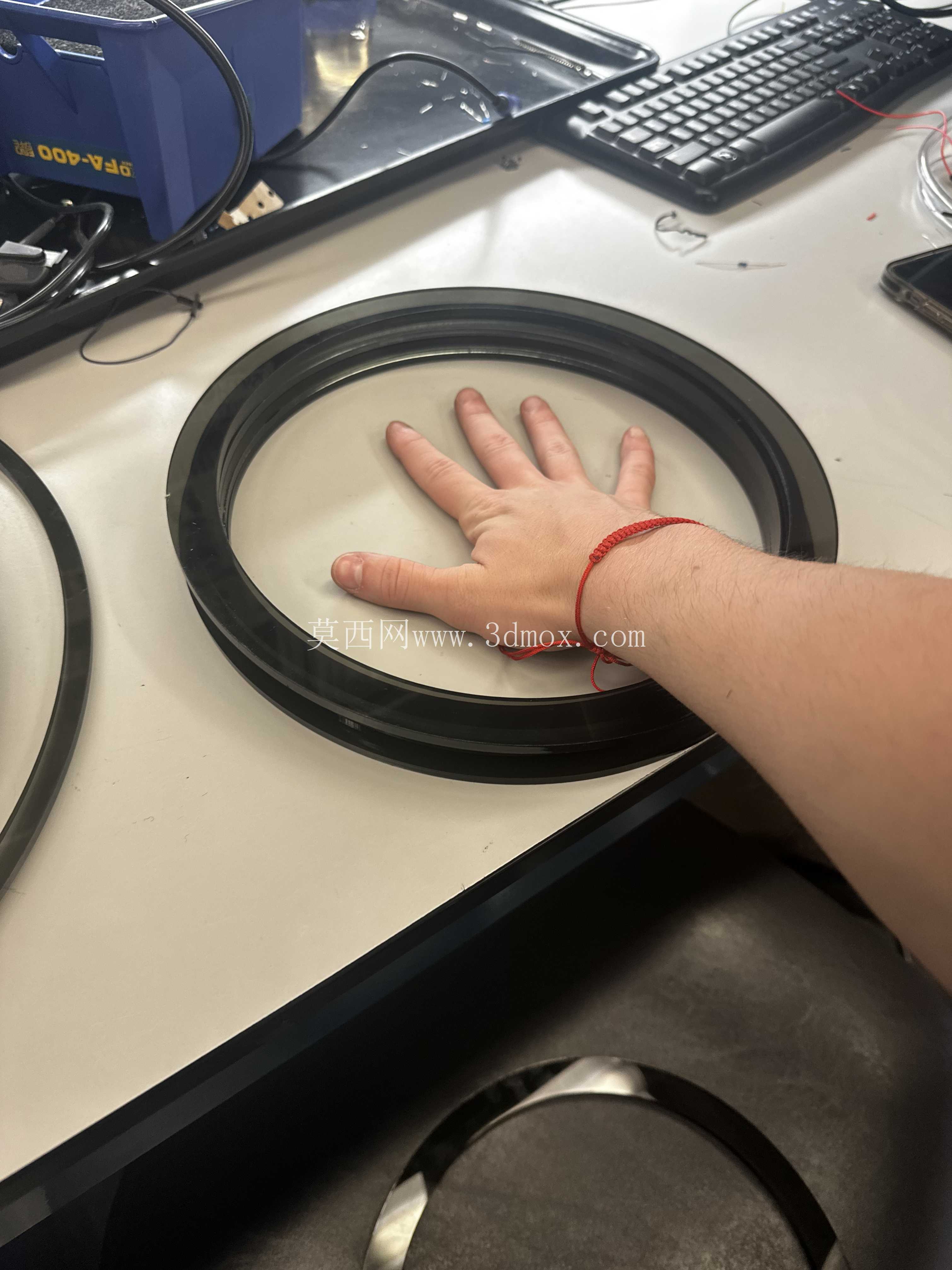

从结构设计逻辑来看，三组线圈的骨架均采用非导非磁的绝缘材料加工成型，避免金属导磁材料对内部磁场分布造成干扰，线圈绕组采用多匝漆包铜线紧密绕制，绕组排布经过磁场仿真校核，确保中心区域的磁场均匀度满足实验精度要求。线圈整体采用分层对称布置，三组线圈的中心严格重合于空间原点，每一组线圈的两个环形绕组间距严格等于线圈半径，这是亥姆霍兹线圈保证中心区域磁场均匀性的核心尺寸边界，设计过程中对线圈的绕制匝数、线径选择都做了匹配计算，在满足最大磁场强度要求的同时控制绕组发热，避免长时间通电时温升过高影响线圈结构稳定性与实验环境温度。

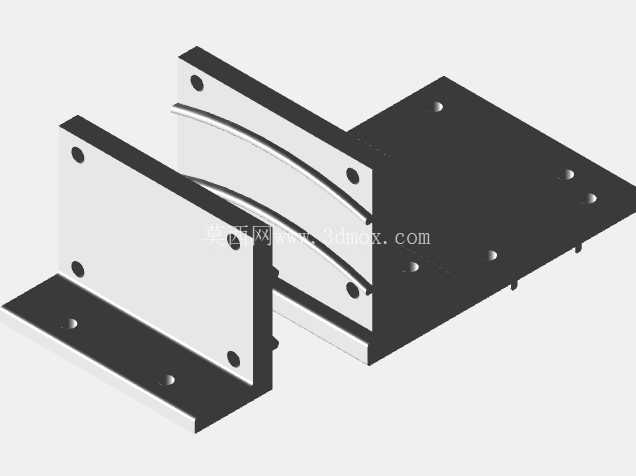

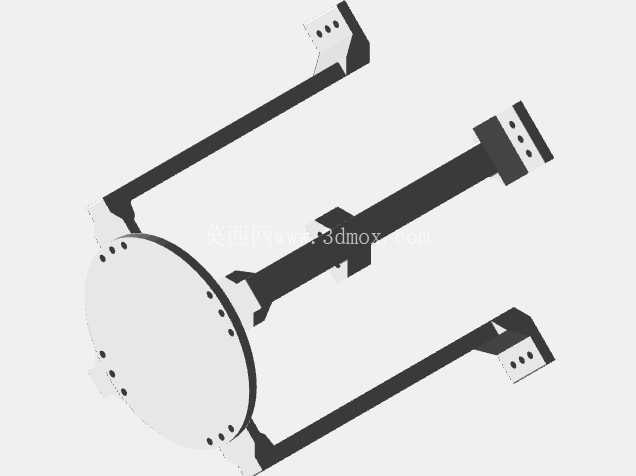

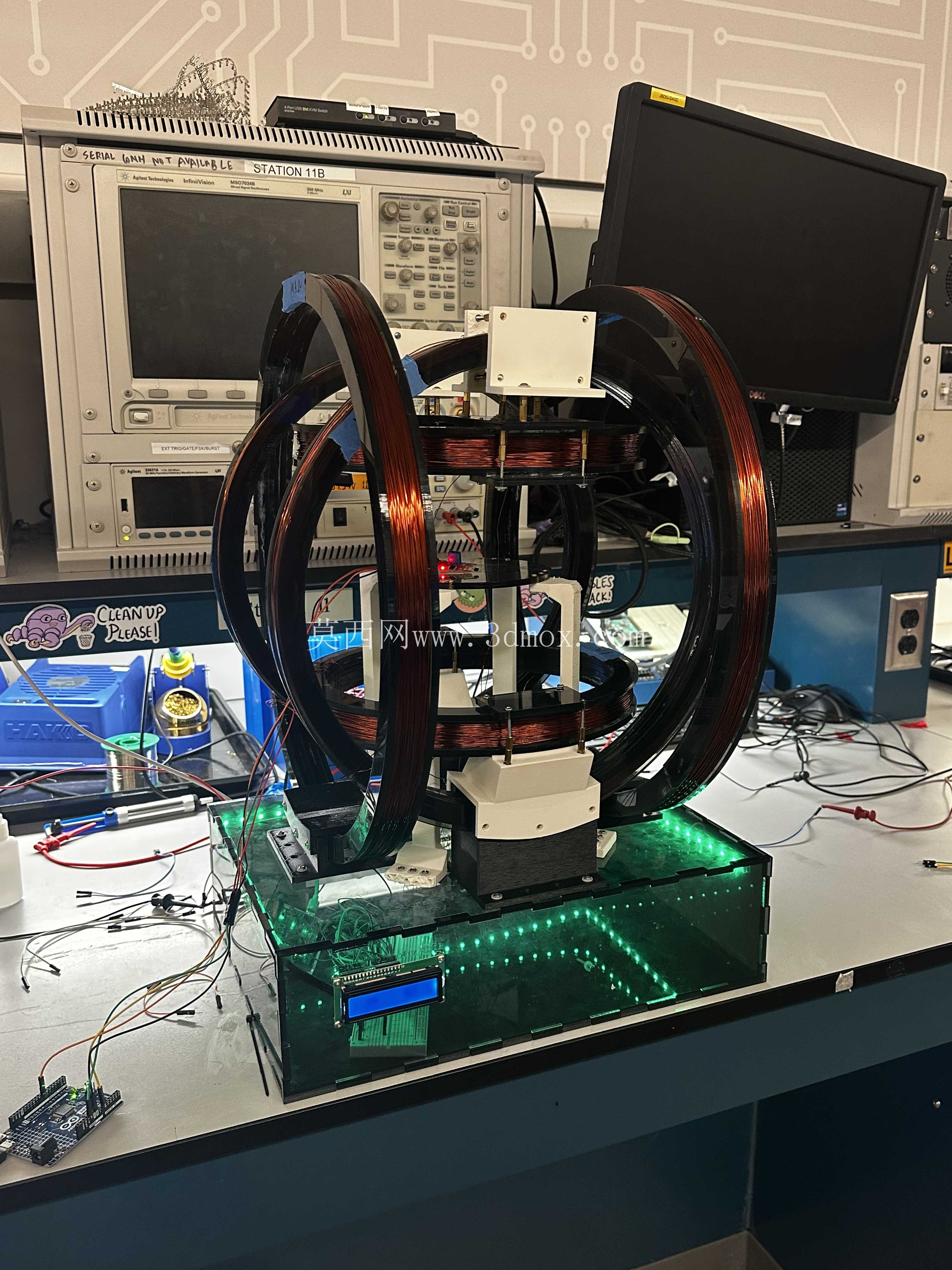

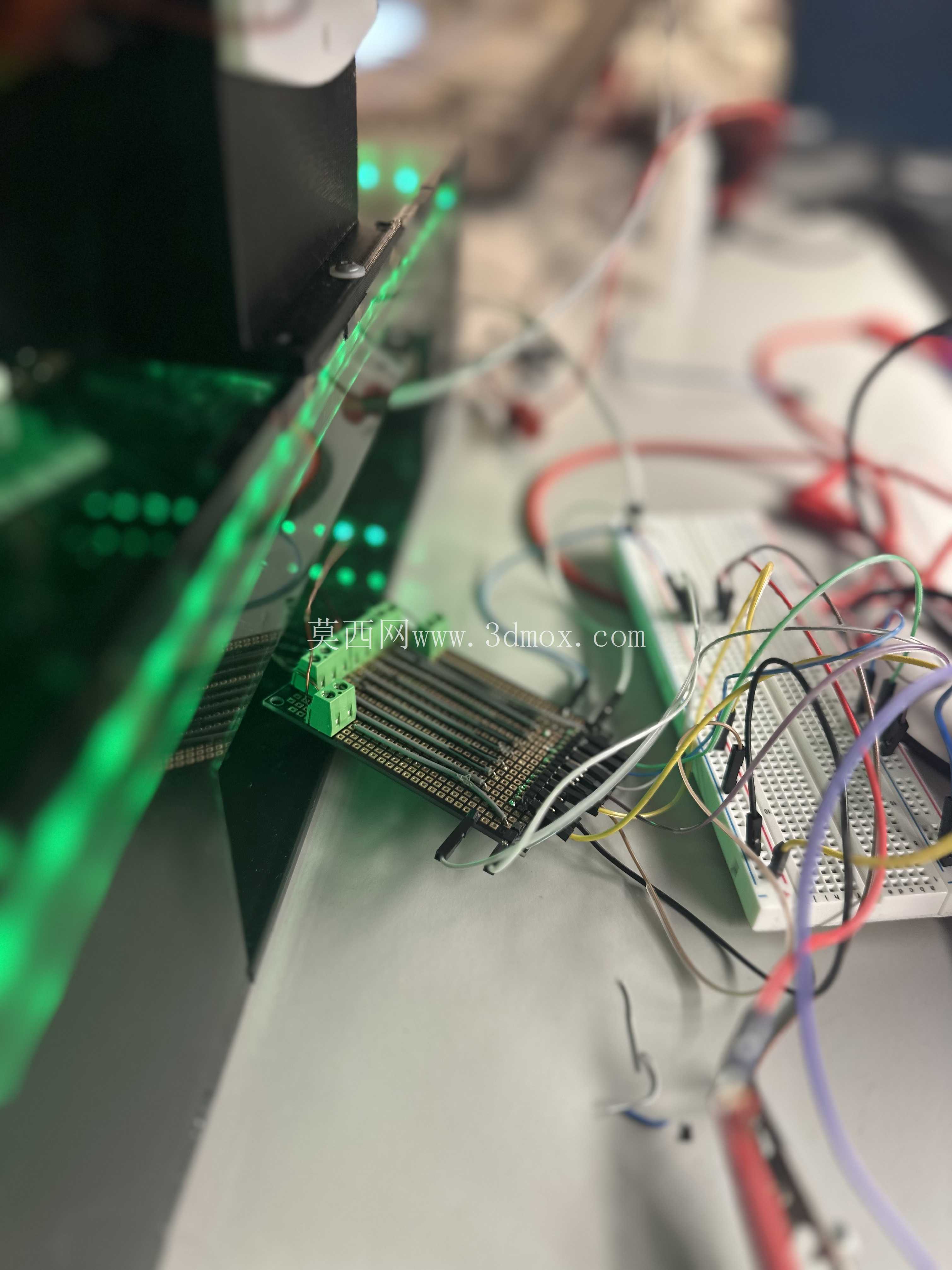

装置底部设置集成式安装基座，基座采用平整的非导电板材加工，既作为三组线圈的定位支撑结构，也预留了实验样品台的安装位置，样品台处于三组线圈包围的中心均匀磁场区域内，可根据实验需求搭载不同的样品夹持机构、观测组件。基座内部预留了走线空间，三组线圈的供电引线从基座内部规整排布引出，可外接独立的可控电流源，实现每个轴向磁场强度的独立调节，通过三个轴向的电流参数配比，可灵活合成不同方向、不同强度的目标磁场，无需调整实验样品的摆放姿态即可改变磁场方向，大幅降低实验操作的复杂度。

从安装边界来看，整套装置的外围尺寸适配常规实验室实验台的摆放空间，线圈组的外围最大轮廓不会占用过多台面面积，底部基座的支撑脚做了防滑处理，放置在实验台面上即可稳定工作，无需额外的固定安装结构。线圈绕组与支撑骨架之间做了绝缘隔离处理，避免长时间工作过程中出现绝缘破损的安全隐患，线圈外侧设置了透明防护挡板，既不影响实验过程中对内部样品状态的观测，也能避免实验操作过程中误触带电绕组，提升实验操作的安全性。

在实际使用过程中，该装置生成的均匀磁场区域可完全覆盖常规实验样品的放置范围，相比传统的永磁体磁场发生装置，其磁场强度可通过电流大小连续调节，磁场方向可通过多轴电流配比灵活调整，不存在永磁体退磁、磁场参数固定无法调整的问题，能够满足不同实验条件下的磁场参数需求。支撑结构的所有连接部位都采用非导磁紧固件，避免局部导磁材料造成磁场畸变，保证中心工作区域的磁场均匀度符合实验要求，基座上预留的扩展安装孔位可方便搭载温度传感器、位移台等配套实验组件，适配不同类型的磁学实验搭建需求。
