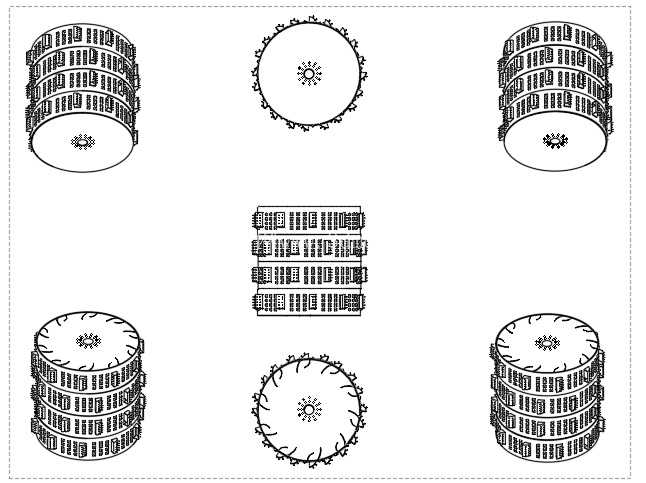

月壤采样鼓体带齿螺栓内骨架阀门结构

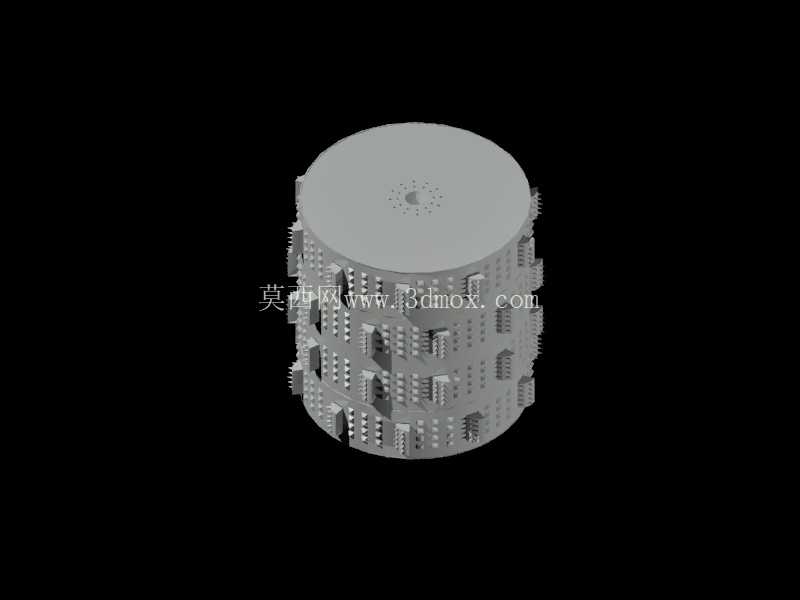

　　该鼓体结构面向地外天体表层采样作业场景设计，核心适配低重力、无大气、表层覆盖冰质岩屑与松散月壤的月面作业环境，可作为行星表层采样任务中的样品暂存与推移执行部件，配套采样搭载平台完成表层介质的破碎、归集、临时存储全流程动作，无需额外配套独立的破碎进料机构，可直接通过自身结构完成采样端的进料预处理，大幅降低采样搭载机构的整体复杂度与负载重量。结构整体采用轻量化铝材加工成型，整体自重控制在4.5公斤以内，内部有效容积可容纳31升容积的表层月壤样品，完全满足单次采样任务的样品携带量要求，适配中小型月球巡视器的搭载负载边界，安装接口可直接对接巡视器采样臂末端的快换机构，无需额外设计转接结构，安装端面的定位孔采用对称均布设计，可适配不同角度的安装姿态，满足采样作业中不同进给角度的使用需求。

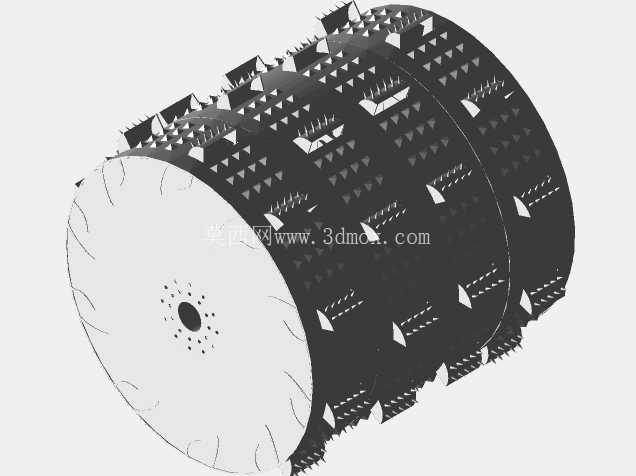

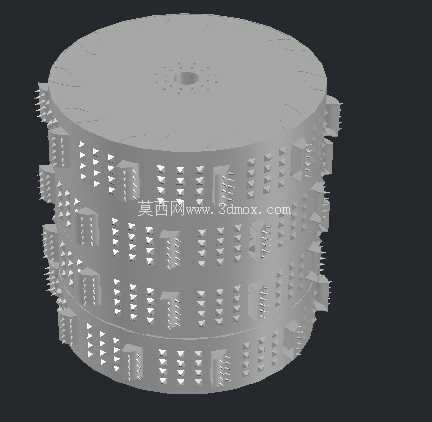

　　鼓体外壁排布的凸齿结构采用不等高三角形截面设计，齿尖做硬化倒角处理，当鼓体随搭载机构转动进给时，凸齿可直接对表层固结的冰质岩石、压实月壤块进行破碎剥离，无需额外配置破碎钻头，破碎后的松散介质可顺着齿间的导流槽进入鼓体内部，避免破碎后的岩屑在表面积聚卡滞；鼓体内壁设置的单向阀门采用薄型翻板结构，仅允许介质从外部进入鼓体内部，当鼓体抬离采样面或移动过程中，阀门在内部介质重力与外部压差作用下自动闭合，完全避免内部归集的月壤样品倒流出腔体，即使在低重力环境下也能可靠锁止内部样品，不会出现样品撒漏的问题。

　　阀门周边开设的微型通风孔采用斜向开孔设计，开孔方向顺着鼓体转动的气流方向，在鼓体转动进料过程中，孔道可引导外部气流穿过腔体内部，避免进料过程中腔体内部形成气压阻滞导致进料不畅，同时斜向开孔可阻挡大颗粒岩屑进入孔道造成堵塞，无需额外配置防尘滤网即可维持气流通畅。鼓体外壁的凸起结构除了辅助破碎之外，还可作为移动过程中的支撑枢轴点，当鼓体接触月面进行滚动移动时，凸起可嵌入表层松散月壤提供额外抓附力，避免鼓体在低重力月面出现打滑空转的问题，同时凸起与内部的支撑板骨架直接连接，可将外部接触的冲击力直接传导至内部支撑结构，避免薄壁桶壁受冲击出现变形塌陷，有效提升整体结构的抗冲击性能，延长结构在复杂月面环境下的使用寿命。

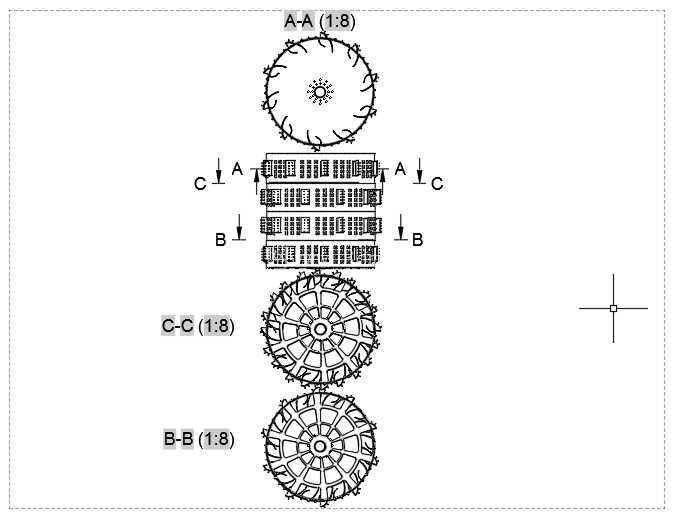

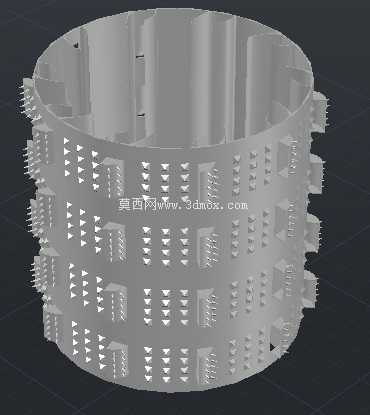

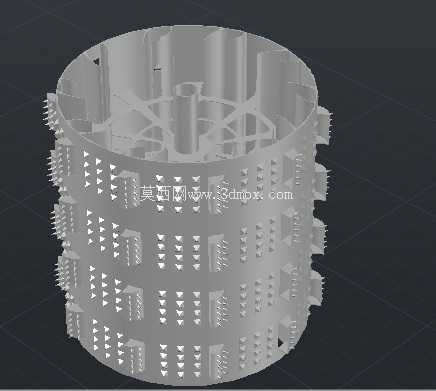

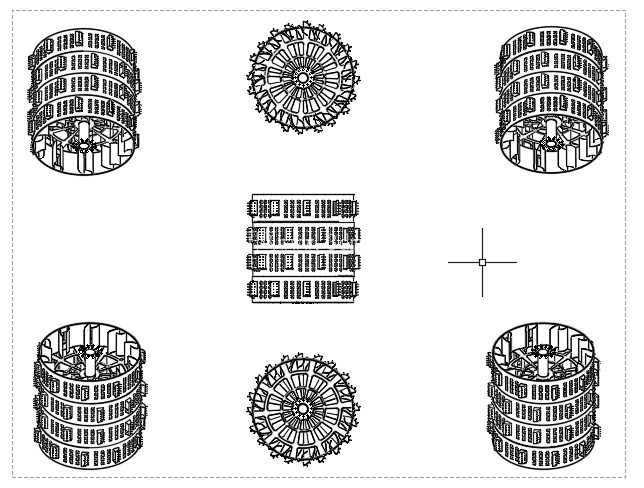

　　内部支撑骨架采用环形支撑板加纵向加强筋的组合结构，支撑板沿鼓体轴向等距排布，纵向加强筋沿鼓体内壁周向均布，将桶壁分割为多个独立的受力单元，即使局部桶壁受陨石微冲击出现凹陷，也不会导致整个桶体出现结构失稳，整体结构的填充率可达到50%以上，在保证结构强度的前提下最大化内部存储容积。整个鼓体采用分部件拆分设计，所有部件均可通过常规机械加工工艺完成制造：滚筒壁与内轴可通过切割机、弯曲机完成卷制与轴类加工，螺柱、阀门、铲斗类结构可通过常规铣削加工完成，内骨架支撑板可通过激光切割机完成板材下料，盖板结构可通过切割机与冲床完成冲压成型，所有部件之间可通过焊接与螺钉组装完成整体装配，无需采用特殊的增材制造工艺，加工门槛低，装配流程简单，可快速完成样机试制与迭代优化，整体结构没有采用异形曲面等难以加工的特殊造型，所有配合面均采用常规公差等级即可满足装配要求，加工成本可控，适合小批量试制与航天任务的可靠性验证。
