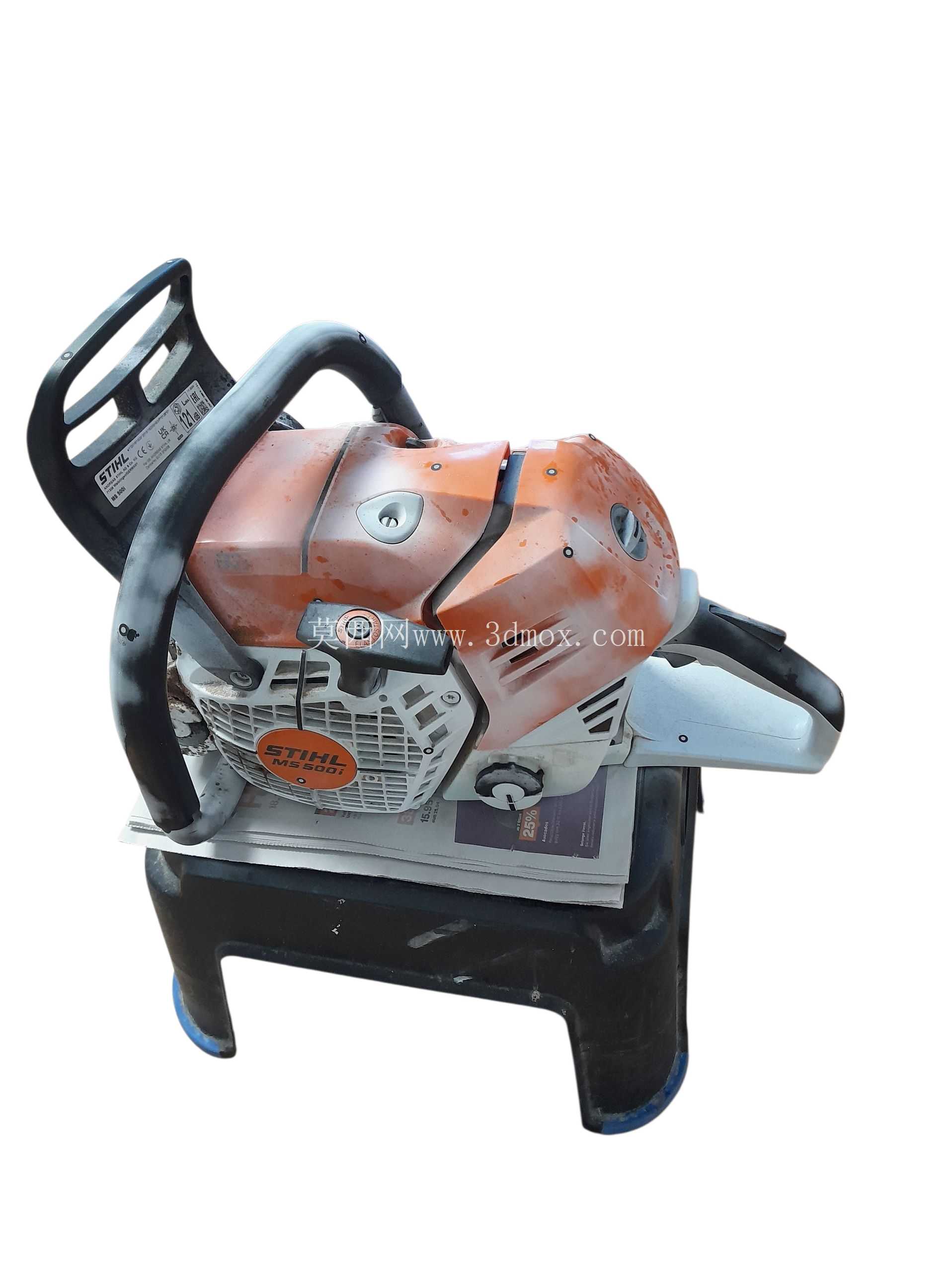

斯蒂尔MS500i油锯三维逆向扫描模型

手持动力链锯是林业采伐、园林养护、应急救援场景中高频使用的切削类设备，本次逆向还原的斯蒂尔MS500i机型，属于大排量专业级伐木链锯范畴，在山地林场原木采伐、城市园林危树清理、地震灾后障碍物破除作业中承担核心切削功能。从结构设计逻辑来看，整机采用动力单元后置、操作手柄前置环绕的布局，核心目的是平衡整机重心，降低长时间手持作业的操作疲劳，同时让切削作业时的受力传递路径更顺畅，避免动力输出端的振动直接传导至握持部位。

从功能特性维度拆解，该机型的动力核心为单缸二冲程风冷汽油机，配套电子燃油喷射系统，相比传统化油器机型，在高海拔低温环境下的启动成功率更高，动力输出的线性度更好，不会出现高负载切削时的动力迟滞问题。整机的前把手采用全包覆橡胶减震结构，内部设置多组螺旋弹簧减震单元，将动力单元运转产生的高频振动过滤70%以上，操作人员长时间握持不会出现明显的手部麻木感。前挡板位置集成了链刹机构，当作业过程中出现锯链卡滞、整机反冲的突发状况时，挡板触发后可在0.1秒内完成锯链锁止，避免切削部件飞出造成安全事故，这一结构是手持链锯强制要求的安全防护设计，在逆向建模过程中完整还原了链刹触发的摆臂行程、锁止卡爪与链轮的啮合间隙，确保结构运动逻辑与真机完全一致。

从外形尺寸与安装边界来看，整机不含导板的主体长度约380mm，主体高度约280mm，动力单元侧的最大宽度为220mm，握持手柄的握持直径为35mm，符合成年人手部握持的人机工程尺寸。导板安装位采用标准的双螺栓固定结构，安装孔中心距为62mm，可适配16寸至24寸不同长度的标准导板，导板张紧机构集成在侧盖内部，通过调节螺栓可实现锯链张紧度的快速调整，无需额外拆卸侧盖即可完成维护操作。燃油箱与机油箱采用分体式布局，燃油箱容积为0.58L，二冲程机油箱容积为0.32L，两个加注口均设置在机身顶部同一侧，加注作业时无需翻转机身，油箱盖采用带卡扣的防松结构，作业过程中不会因为振动出现松脱漏油的问题。

在逆向建模的细节处理上，完整还原了机身表面的散热鳍片结构，鳍片厚度为2.5mm，鳍片间距为6mm，该尺寸是平衡散热效率与机身结构强度的最优值，间距过小容易被木屑堵塞影响散热，间距过大则会增加整机重量，同时降低缸体的结构刚性。启动拉盘结构设置在机身左侧，拉绳拉出方向与机身轴线呈15度夹角，符合操作人员站立启动时的发力角度，拉盘内部的卷簧回位机构也完整还原，可模拟拉绳拉出后的自动回位动作。排气口设置在机身前部右侧，排气方向朝向斜下方，避免作业时排出的高温废气吹向操作人员，排气口的消音器内部设置多组隔板结构，可将排气噪音降低至105分贝以内，符合户外作业的噪音管控要求。

从实际应用的适配性来看，该三维模型可用于园林工具的结构改进设计、操作培训的虚拟仿真教具、维修作业的拆装演示素材，建模过程中严格遵循真机的装配公差，所有可拆卸部件的配合间隙均控制在0.2mm至0.5mm的工程合理范围内，运动部件的行程与真机完全一致，不存在结构干涉问题。比如锯链围绕导板的转动路径、油门扳机的按压行程、风门拨杆的切换位置、熄火开关的按压行程，都按照真机的实际参数完成还原，可直接用于虚拟装配、运动仿真类的工程场景，不需要额外调整结构尺寸。
