带圆孔L型钣金安装固定支架结构

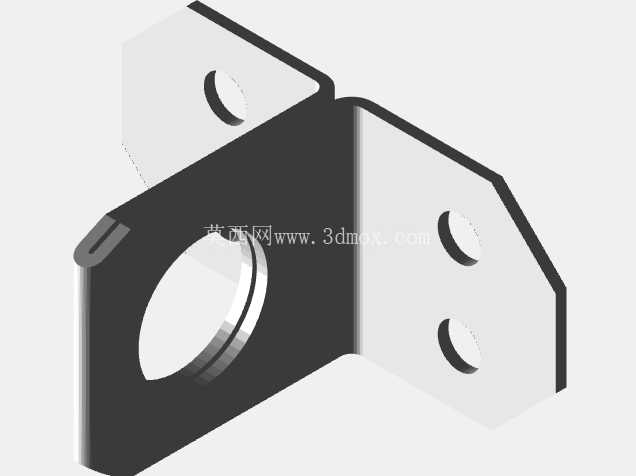

　　这款L型折弯钣金支架，是小型机电装配、DIY机械改造场景里非常实用的基础固定构件，日常做小型自动化模组搭建、桌面级机器人关节支撑、非标工装夹具定位时，经常会用到这类结构紧凑的安装支座。从结构功能来看，支架垂直立板上开设的大直径圆孔，主要用于穿装轴类零件、传感器主体或者小型气动元件，孔边做了轻微的翻边强化处理，避免钣金锐边划伤装配零件表面，同时也能提升立板局部的抗形变能力，当穿装的零件存在径向受力时，翻边结构可以分散孔周的应力集中，避免长期受力后孔位出现拉扯变形。

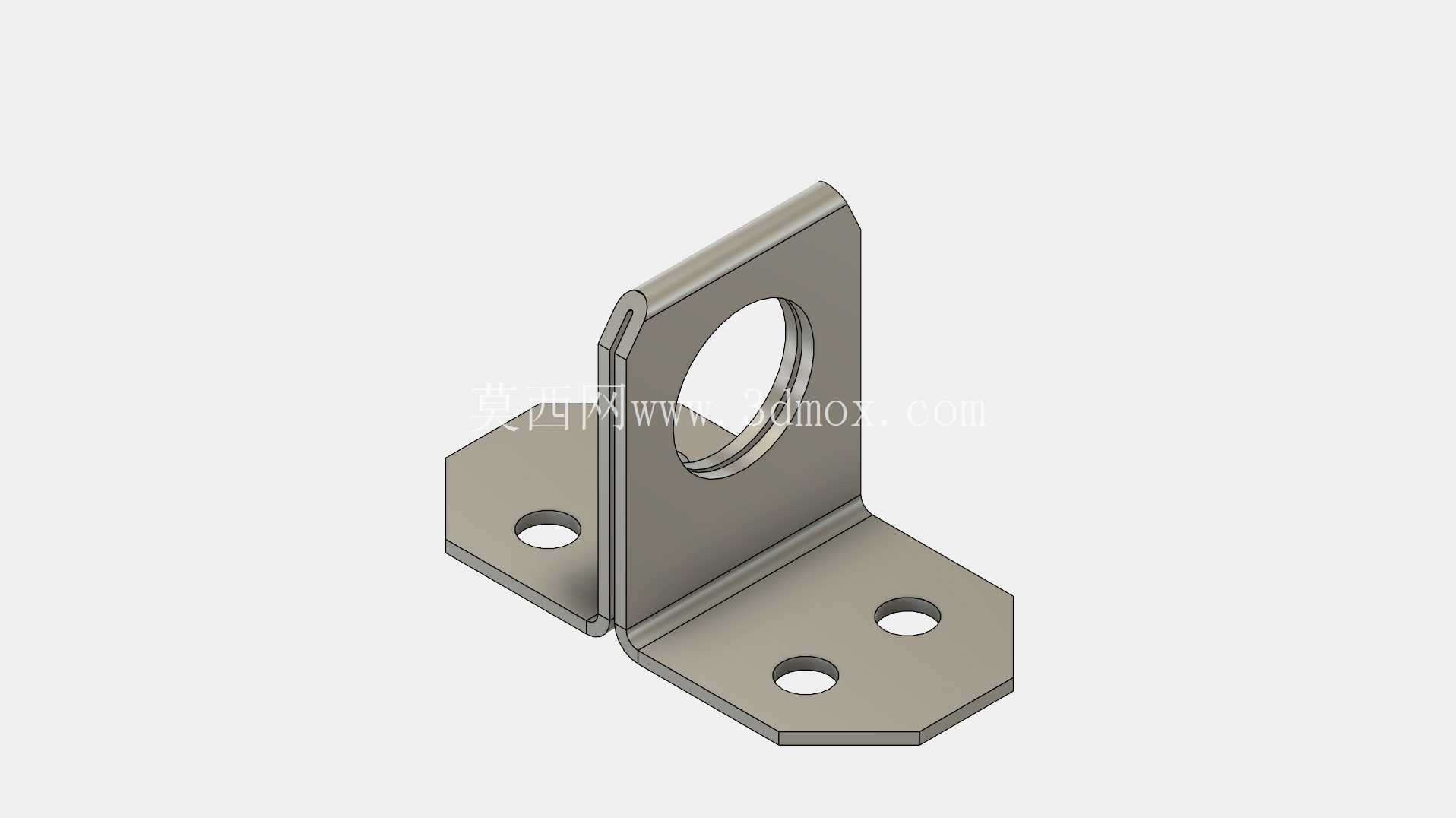

　　水平底板上开设的三个沉头安装孔，呈三角分布布局，相比对称双孔固定的形式，三角排布可以有效限制支架绕安装轴线的转动自由度，装配时使用对应规格的内六角沉头螺丝即可完成固定，沉孔设计可以让螺丝头部完全埋入板件表面，不会突出底板平面，保证支架安装后与安装基面完全贴合，不会出现虚位、翘边的问题。设计时采用等厚钣金折弯工艺成型，折弯处预留了合理的折弯内R角，既符合钣金加工的工艺要求，避免折弯处出现开裂、板料减薄超差的问题，也能让折弯后的立板与底板保持严格的90度垂直公差，保证穿装在立板圆孔内的零件轴线与安装基面平行，不会出现角度偏斜导致的装配卡滞、受力不均问题。

　　从安装边界来看，底板的切角设计并非单纯的外观处理，而是为了适配安装基面存在边角、凸台的场景，当安装位置靠近型材边角或者其他构件边缘时，切角可以避开干涉位置，不需要额外对安装基面做避让加工，提升了支架的场景适配性。立板顶端的小缺口结构，是为了方便穿装零件的线束或者气管从缺口处引出，避免管线被夹在支架与安装零件之间造成磨损，同时也能在需要对立板做少量修配时，提供一个方便的加工起始位。实际应用中，这类支架可以用来固定小型光电传感器、微型直流电机、导杆轴套、气管接头等多种标准件，在小型输送线的侧边挡停机构、桌面机器人的舵机支撑座、DIY木工夹具的定位支座、3D打印机的辅助部件固定场景中都能适配。

　　相比采用整块铝块铣削成型的支座，钣金折弯结构的支架重量更轻，材料利用率更高，在满足同等受力要求的前提下，生产效率更高，成本也更可控，适合小批量设备装配以及个人DIY项目使用。设计时需要注意，立板的高度要匹配穿装零件的轴向长度，避免零件伸出过长导致立板受力弯矩过大，底板的孔位间距要对应常用的铝型材槽距或者安装板的标准孔距，保证不需要额外打孔就能直接装配，三个安装孔的位置要避开立板折弯的应力影响区，避免锁螺丝时的压紧力导致折弯处出现形变。另外，板厚的选择要匹配实际承载需求，如果用来固定重量较大的电机或者存在冲击载荷的部件，可以适当增加板厚，或者在立板与底板之间增加三角加强筋结构，进一步提升支架的整体刚性，避免长期受力后出现折弯角张开、立板歪斜的问题。这类钣金支架的表面一般采用镀锌或者喷塑处理，具备基础的防锈能力，在普通室内工业环境下长期使用不会出现锈蚀问题，如果用于潮湿或者有腐蚀性的场景，可以更换为不锈钢板材加工，提升环境耐受能力。
