高功率螺口LED照明灯泡结构设计

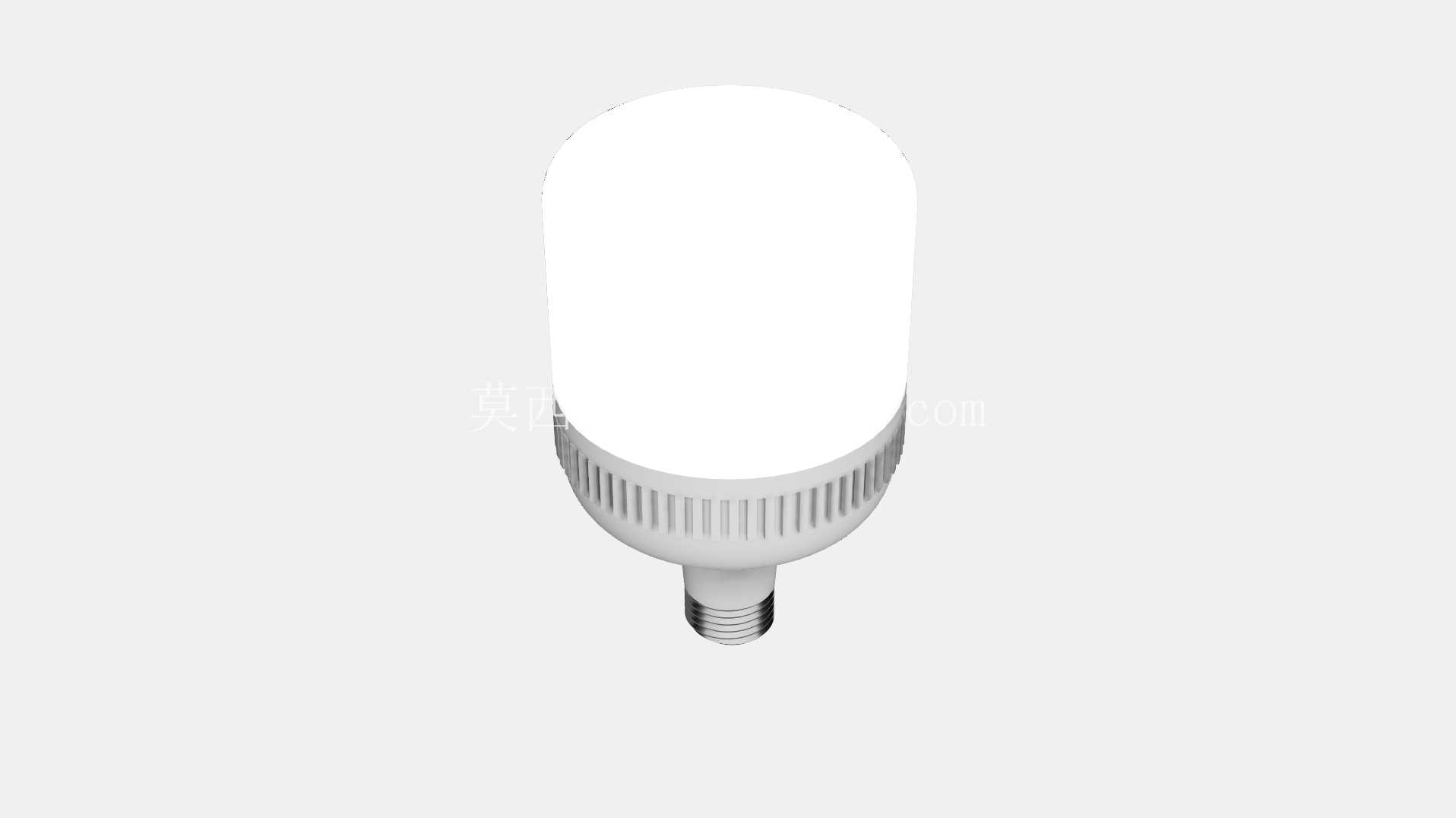

这款高功率LED灯泡的三维结构，完全围绕商用及工业场景的长时间照明需求搭建，日常在厂房高位照明、商超重点展陈照明、户外大功率庭院灯适配场景中，这类结构的产品应用占比极高，区别于小功率球泡的极简结构，高功率款的核心设计矛盾集中在散热效率、配光均匀性与通用安装适配性三者的平衡上。

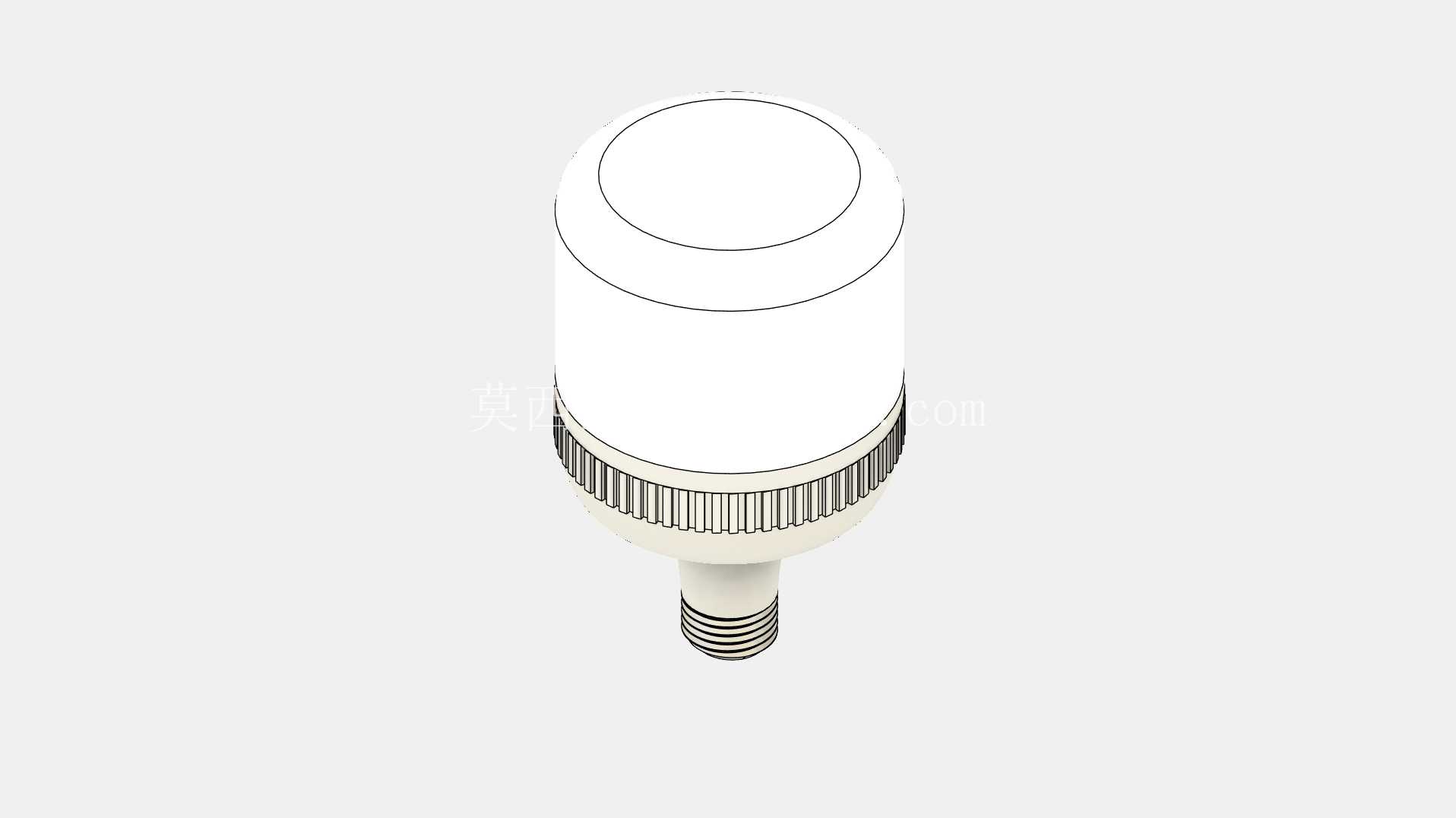

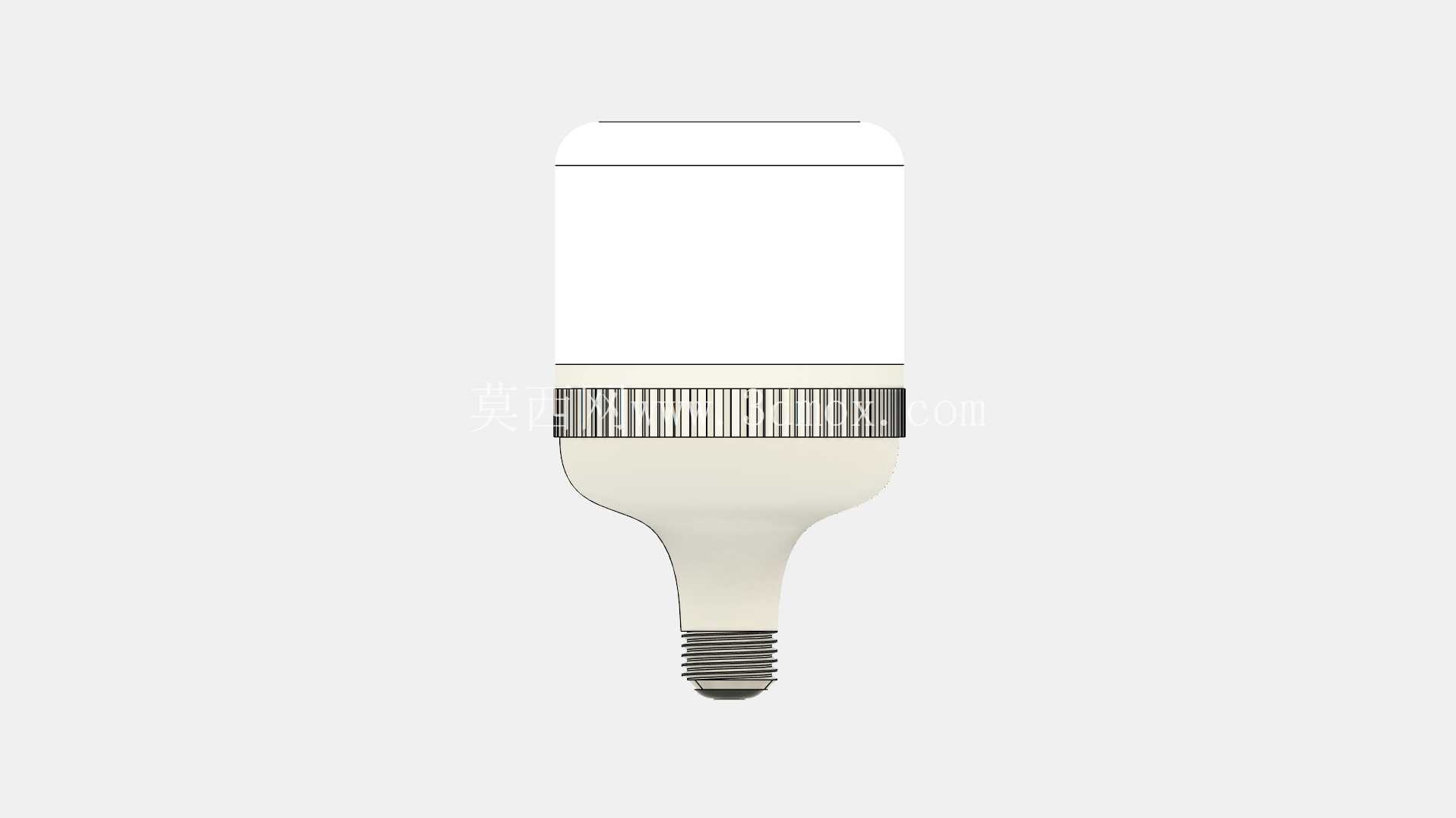

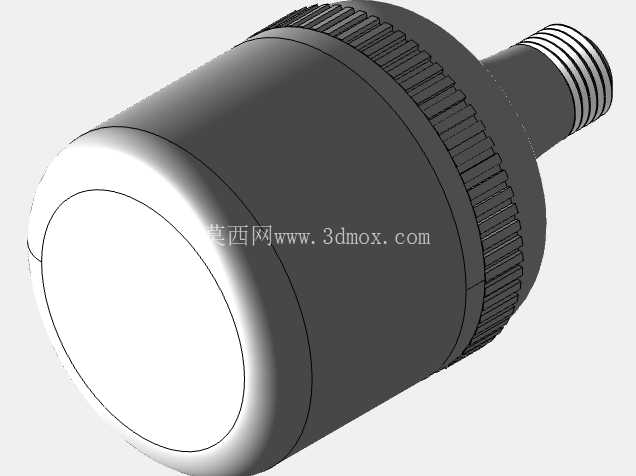

从结构组成来看，整灯分为三个核心功能段：顶部的圆柱形光扩散段、中段的翅片散热段、底部的标准螺口安装段。光扩散罩采用柱形而非传统球形，核心考量是扩大轴向配光角度，避免球形罩在高位安装时下方中心区域亮度过高、周边照度衰减过快的问题，柱形结构可以让光线在120度到150度的出光范围内保持更均匀的照度分布，适配3米到6米安装高度下的大面积照明需求，扩散罩的内壁做了微结构磨砂处理的预留设计，建模时特意保留了罩体与散热基座的卡扣配合位，装配时不需要额外打胶，靠卡扣过盈配合就能实现IP40级别的防尘密封，方便后期灯珠损坏后的拆解维护。

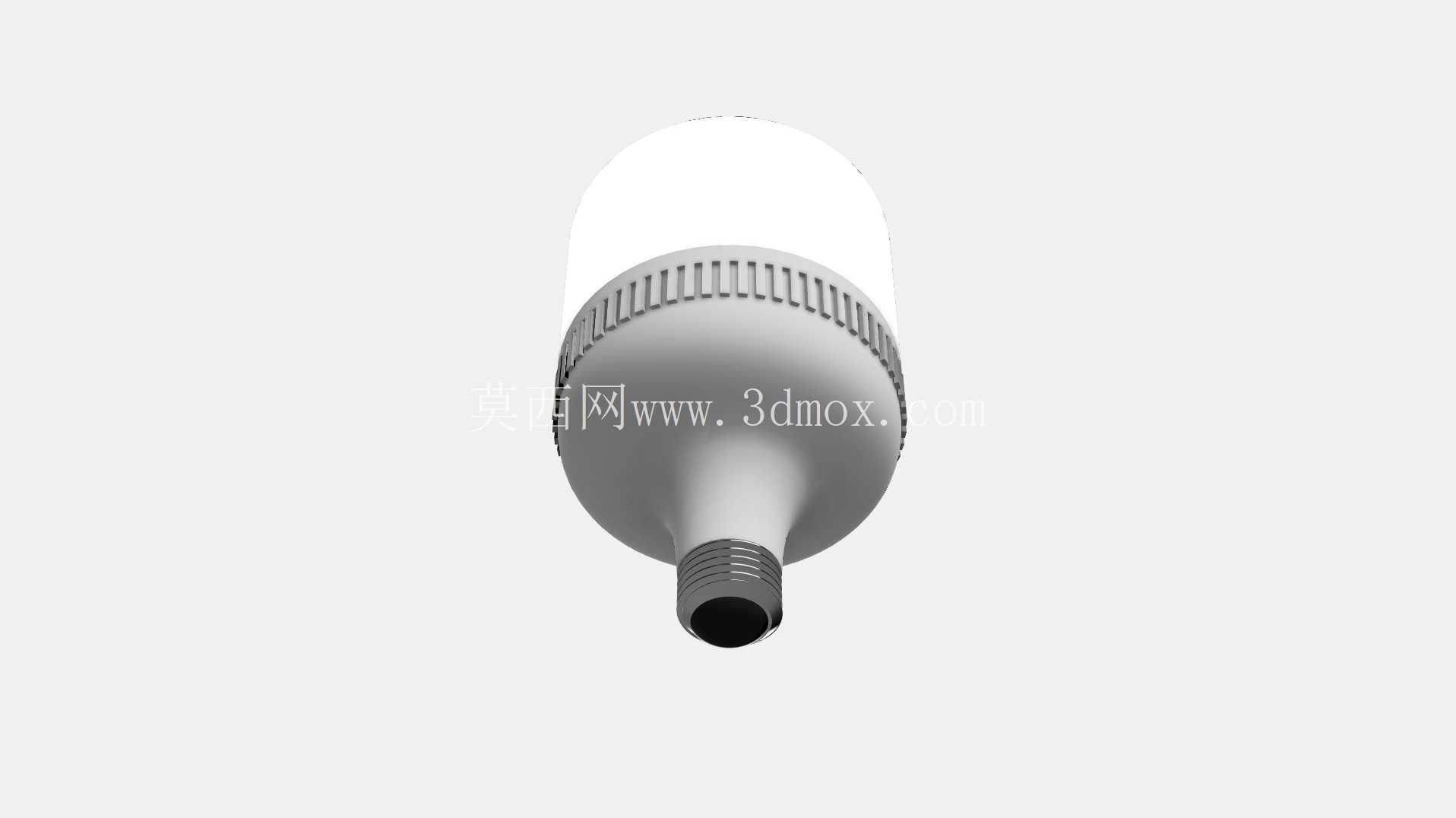

中段的翅片散热结构是整灯设计的核心，高功率LED工作时的结温直接决定光源寿命，建模时将散热基座与翅片做了一体化结构设计，避免拼接结构带来的接触热阻，翅片采用轴向直肋布局，顺着灯泡安装后的竖直方向排布，空气可以顺着肋片间隙形成自然对流烟囱效应，不需要额外加装散热风扇就能满足15W到24W功率段的散热需求，每片肋片的厚度控制在0.8mm，肋片间距留足4mm，既保证足够的散热面积，也避免间距过小积累灰尘降低散热效率，散热基座的内腔预留了铝基板安装位、驱动电源放置腔，走线槽从腔体内直接连通到底部螺口，避免布线时挤压线材造成绝缘层破损。

底部的螺口完全采用通用E27标准尺寸设计，建模时严格遵循灯座的安装边界尺寸，螺纹大径、小径、螺距都匹配民用及商用通用灯座的公差要求，螺口顶部的绝缘触点做了凸起限位设计，安装时拧到位后触点可以可靠接触灯座的供电端，同时避免螺口金属部分外露造成触电风险，螺口与散热基座的连接位做了滚花防滑结构，装配时可以用工装夹紧滚花位完成螺口的压装，不会刮伤散热翅片的表面。

建模过程中特意做了装配干涉检查，所有配合位都预留了合理的公差间隙：扩散罩与基座的卡扣配合预留0.2mm的装配间隙，铝基板安装位预留0.15mm的导热硅脂填充间隙，螺口压装位预留0.1mm的过盈量，完全符合批量生产的装配工艺要求。整灯的最大外径控制在60mm以内，总长度控制在120mm以内，可以适配绝大多数现有灯具的灯罩尺寸，不需要对原有灯位做改造就能直接替换传统的白炽灯、节能灯，替换过程不需要改动线路，直接拧入原有E27灯座就能使用，大幅降低老旧照明场景的改造成本。

从实际使用的可靠性角度出发，结构设计时特意做了重心配平，整灯的重心落在螺口的中心轴线上，安装后不会出现偏斜，长期使用也不会因为自重导致螺口松动，散热翅片的边缘做了R0.5的圆角处理，生产搬运和安装过程中不会划伤操作人员的手部，扩散罩采用抗UV的PC材质预留壁厚2mm，长期在户外环境下使用也不会出现发黄开裂的问题，驱动电源腔预留了足够的空间，可以放置带过压过流保护的恒流驱动板，应对电网电压波动时不会轻易烧毁光源。
