电缆末端防护用直流连接绝缘盖结构设计

项目分类:通讯工具类 发布时间:2026-02-28 ID:1145828
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计
  • 电缆末端防护用直流连接绝缘盖结构设计

  在低压直流布线施工、小型通讯设备外接供电、户外便携电子设备接线场景中,电缆末端剥线位置的绝缘失效、线芯断裂是长期困扰现场运维的常见问题,传统处理方式多采用绝缘胶带缠绕,不仅耐候性差,在频繁弯折、拉扯的使用场景下,胶带容易开胶脱落,裸露的线芯不仅存在短路风险,反复弯折后铜丝断裂还会造成接触不良,增加设备运维的排查成本。这款直流连接器盖正是针对这类痛点设计的线端防护部件,可直接适配常规4S规格的直流连接器接口,替代传统胶带缠绕的处理方式,为电缆末端提供稳定的结构防护与绝缘隔离。从实际使用场景来看,这类防护盖常应用在户外便携通讯电台、小型直流供电的工控传感模块、车载外接直流设备的接线端,这类场景下线缆经常会被拖拽、弯折,尤其是线缆和连接器衔接的位置,是应力集中的核心区域,没有防护的情况下,线芯在反复弯折疲劳后很容易从剥线位置断裂,而该防护盖的结构设计恰好覆盖了这一应力集中段,通过包覆式的结构将线缆和连接器的衔接位置完全约束,分散弯折时的应力,避免应力集中在剥线的断口位置。

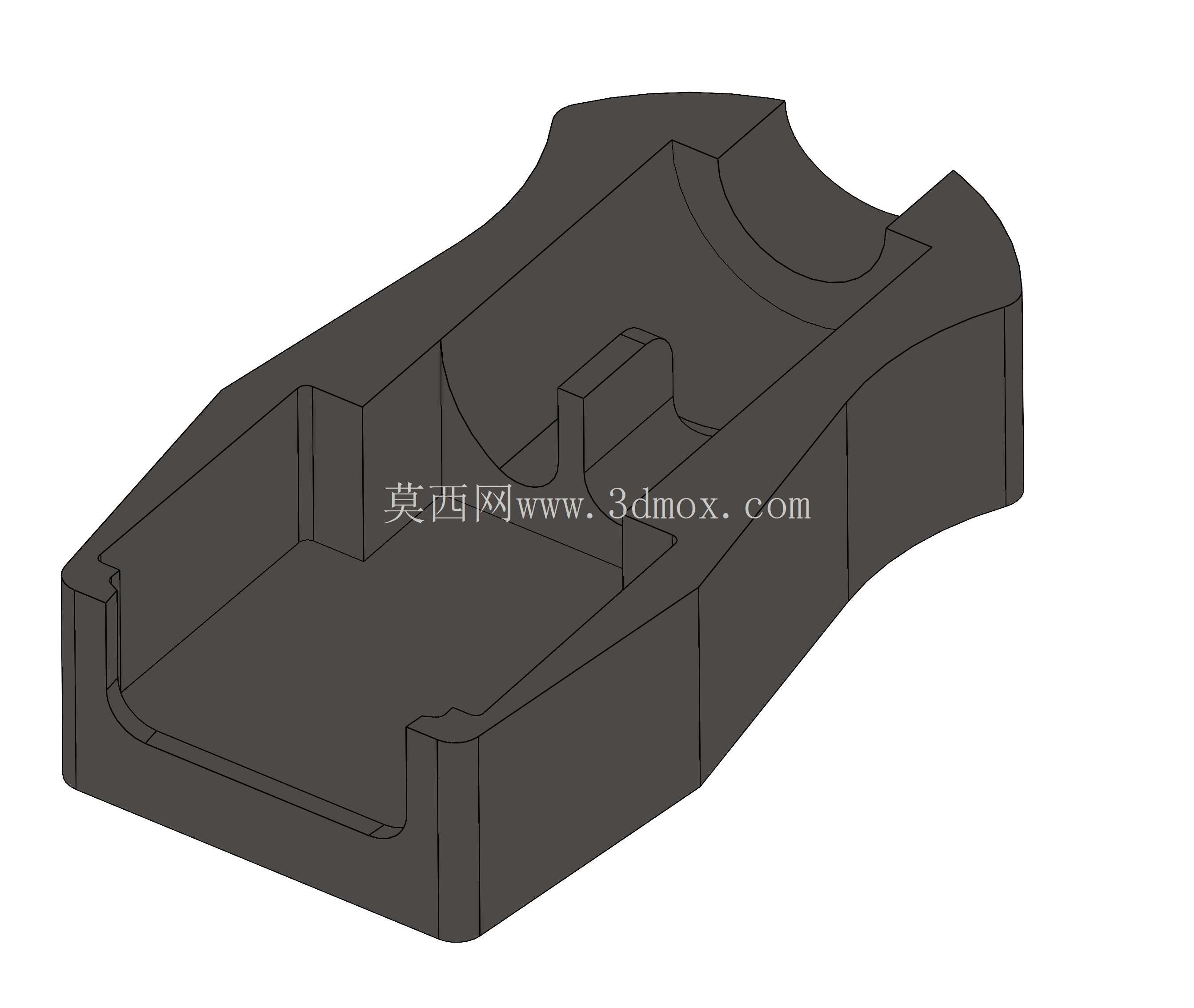

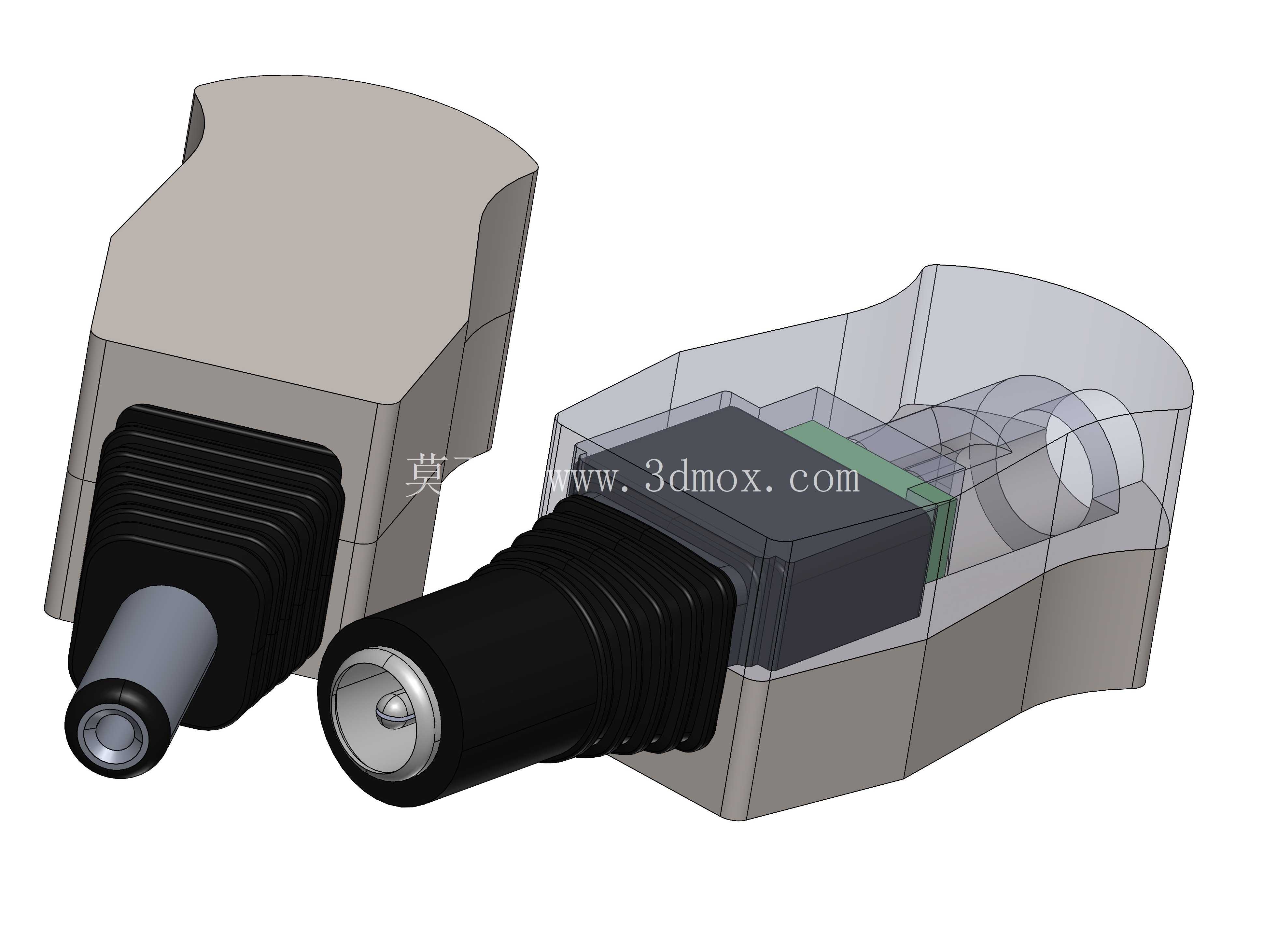

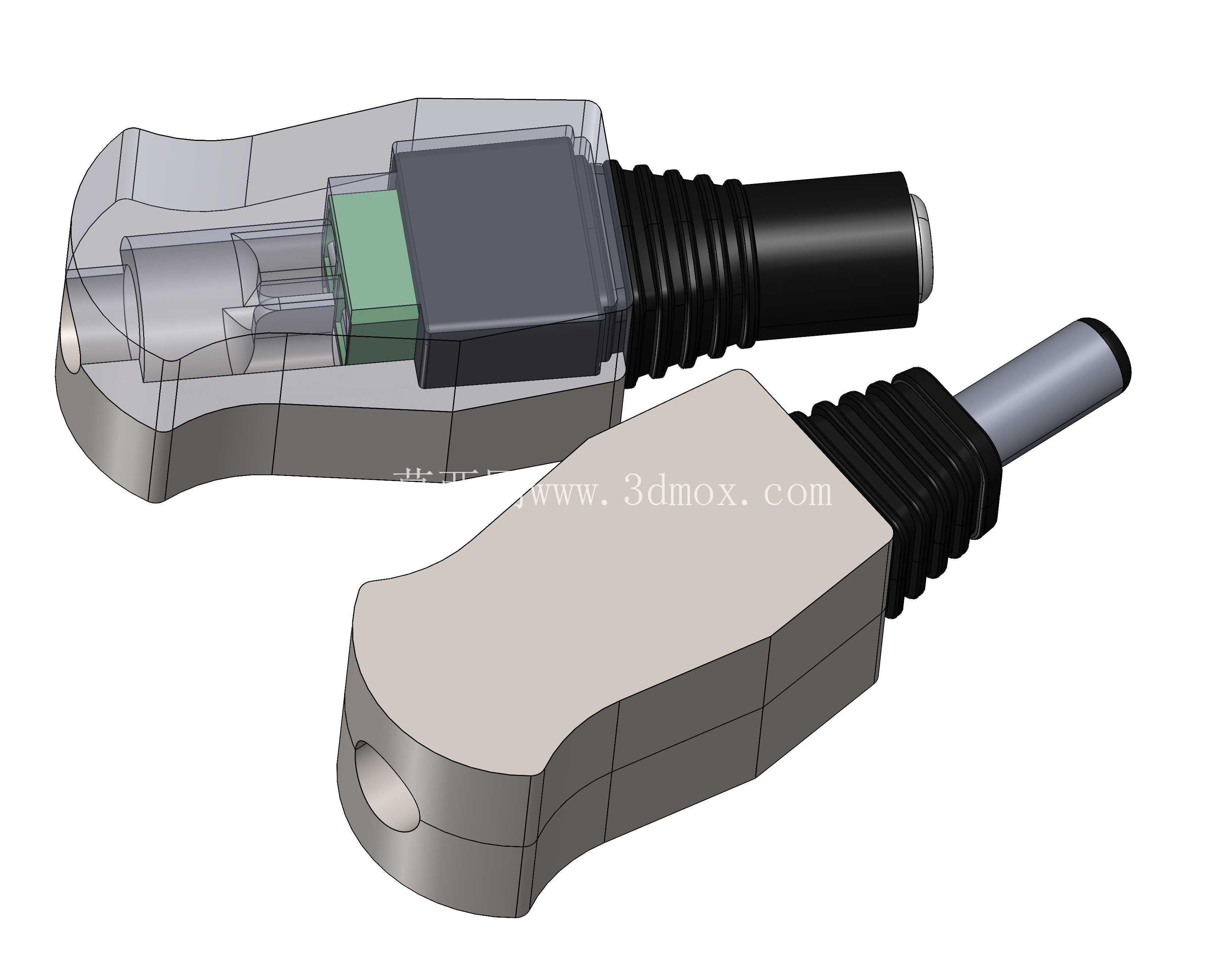

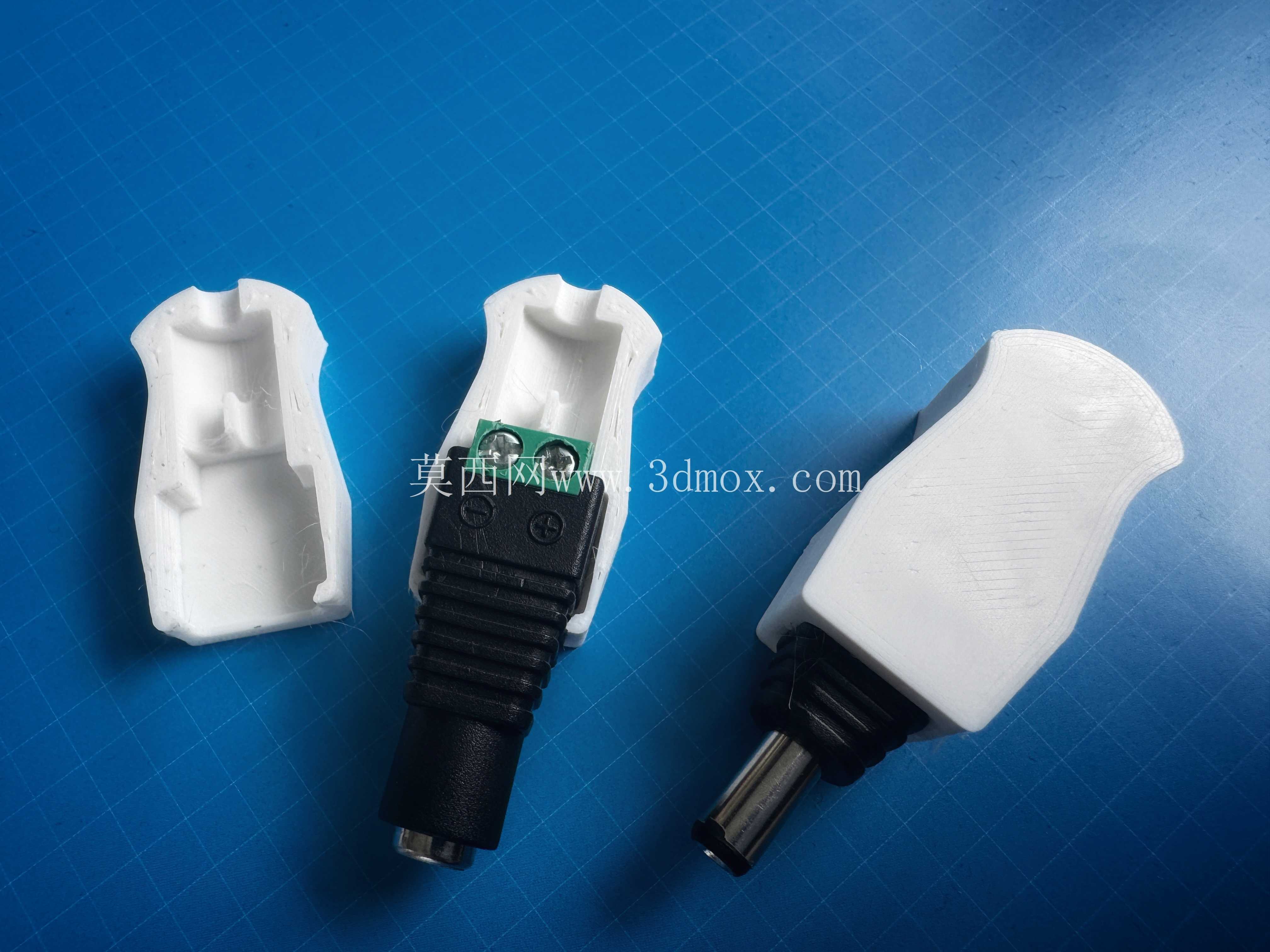

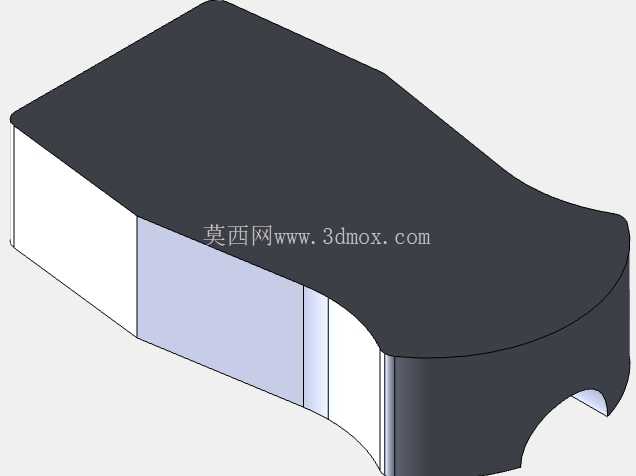

  从结构设计思路来看,这款防护盖采用分体对合的结构形式,两个完全相同的壳体部件对齐粘合后即可形成完整的防护腔体,不需要额外的卡扣或者紧固件,安装时只需要先将两个半壳对齐扣在连接器尾部和线缆的衔接位置,待粘合面固化后即可完成装配,这种对称结构的设计最大的优势是降低了模具成本,只需要开一套模具即可生产全部的壳体零件,同时装配过程不需要复杂的工装,现场施工时也可以快速完成加装,不需要特殊工具。防护盖和连接器贴合的型面完全按照连接器尾部的外形做了仿形设计,装配后和连接器本体完全贴合,没有多余的间隙,既可以避免灰尘、水汽从衔接位置进入连接器内部,也可以防止防护盖在使用过程中出现窜动,保证防护位置的准确性。

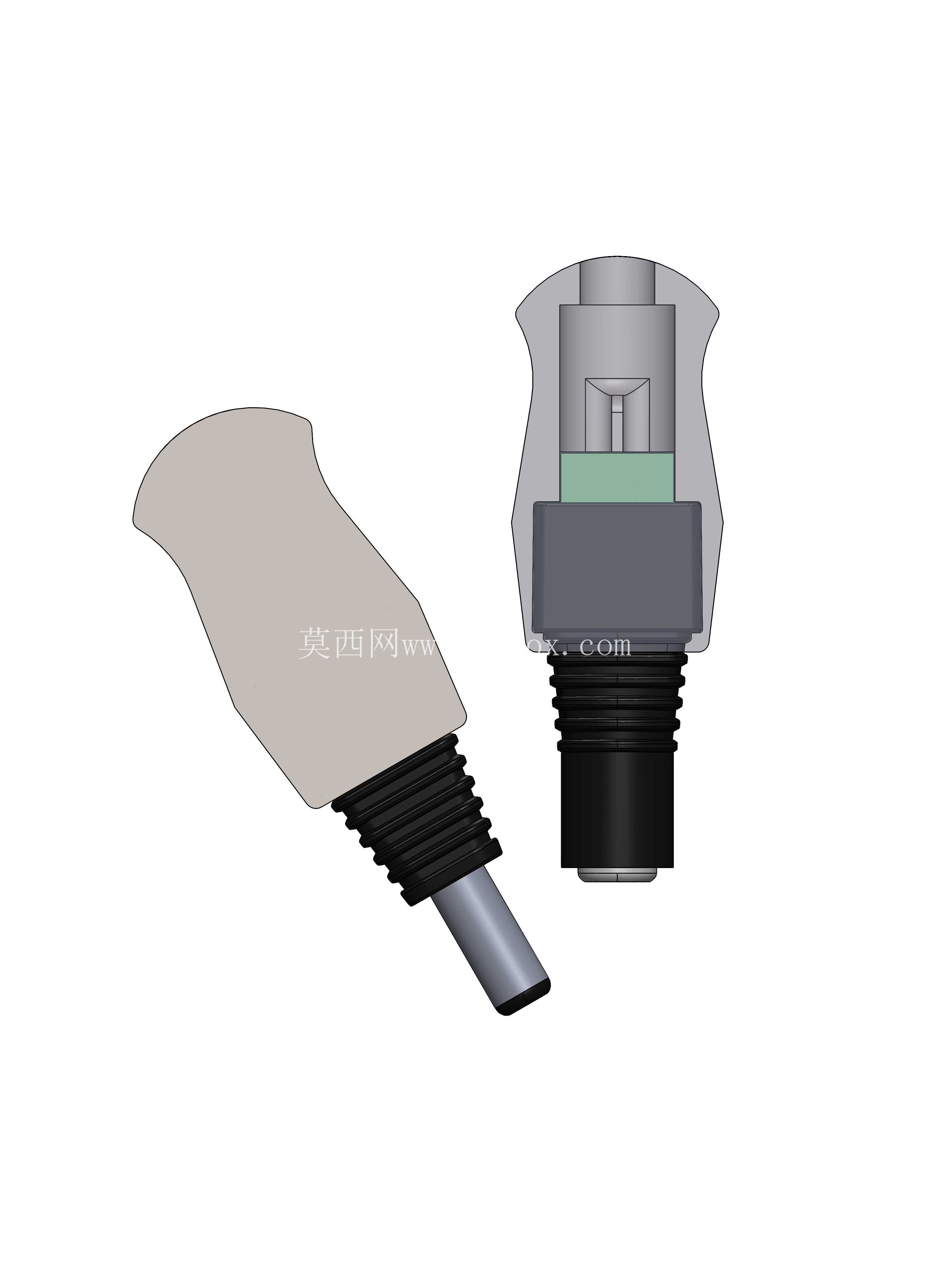

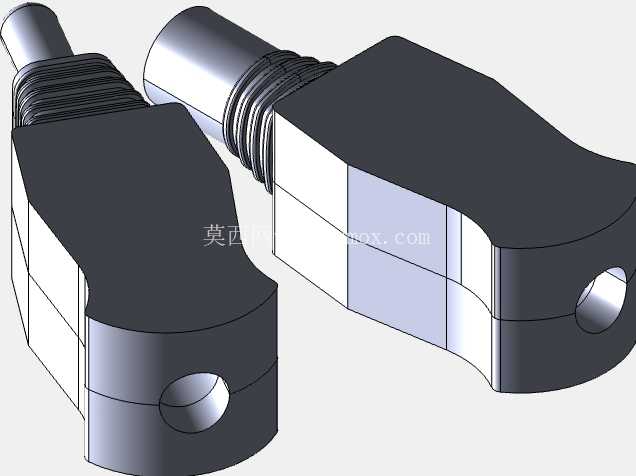

  在线缆穿出的位置,设计了多道环形的波纹缓冲结构,这部分结构的壁厚比主体位置更薄,具备一定的弹性变形能力,当线缆受到弯折力的时候,波纹段可以通过自身的变形吸收弯折的应力,避免刚性的夹持位置对线缆外皮造成切割损伤,同时也能让线缆在一定角度范围内自由弯折,不会因为防护盖的加装导致线缆过硬影响布线。从安装边界来看,这款防护盖的主体轮廓完全贴合连接器尾部的外形,不会超出连接器本身的最大外径,在密集布线的机柜内部或者设备内部的狭小安装空间里,不会和相邻的接头、结构件产生干涉,线缆穿出端的波纹段长度控制在合理范围,既保证了足够的应力释放长度,也不会因为过长导致线缆根部的晃动量过大影响连接稳定性。

  在绝缘性能方面,整个防护盖采用绝缘材质制作,装配完成后可以完全包裹住剥线位置的线芯衔接段,即使在潮湿、多尘的使用环境下,也能避免线芯和周边金属结构接触造成短路,相比传统的绝缘胶带,这种硬质防护盖的绝缘性能更稳定,不会因为温度变化、长期老化出现绝缘性能下降的问题。在实际选型使用时,需要确认所适配的直流连接器尾部外径和线缆外径和防护盖的内型尺寸匹配,装配前需要将连接器尾部和线缆外皮的贴合位置清洁干净,保证两个半壳粘合后可以和连接器、线缆外皮紧密贴合,避免出现缝隙导致防护失效;对于需要经常插拔的直流接头,这款防护盖还可以增加接头尾部的握持摩擦力,插拔时可以直接握持防护盖位置施力,避免直接拉扯线缆导致接头和线缆的衔接位置松脱。从结构强度来看,防护盖的主体位置做了适当的壁厚加强,在受到正常的磕碰、挤压时不会出现开裂,能够为内部的线芯衔接位置提供足够的机械防护,避免外力直接作用在接线位置导致线芯脱焊、断裂。和市面上常见的一体式尾套相比,这种分体粘合的结构不需要在焊接线芯之前就将尾套穿在线缆上,对于已经完成接线、没有预装尾套的存量连接器,也可以直接加装,不需要重新拆焊接线,大幅降低了存量设备的改造难度,尤其适合现场运维过程中对已出现绝缘破损、线芯外露的接头做快速修复,不需要更换整个连接器,减少维修的物料成本和时间成本。
