便携式卫星跟踪简易地面接收站结构

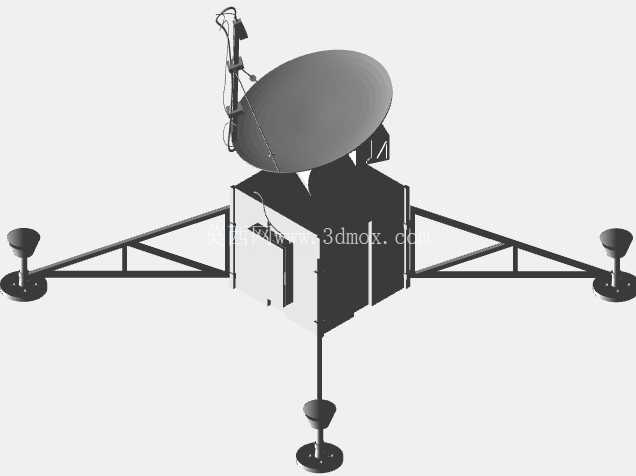

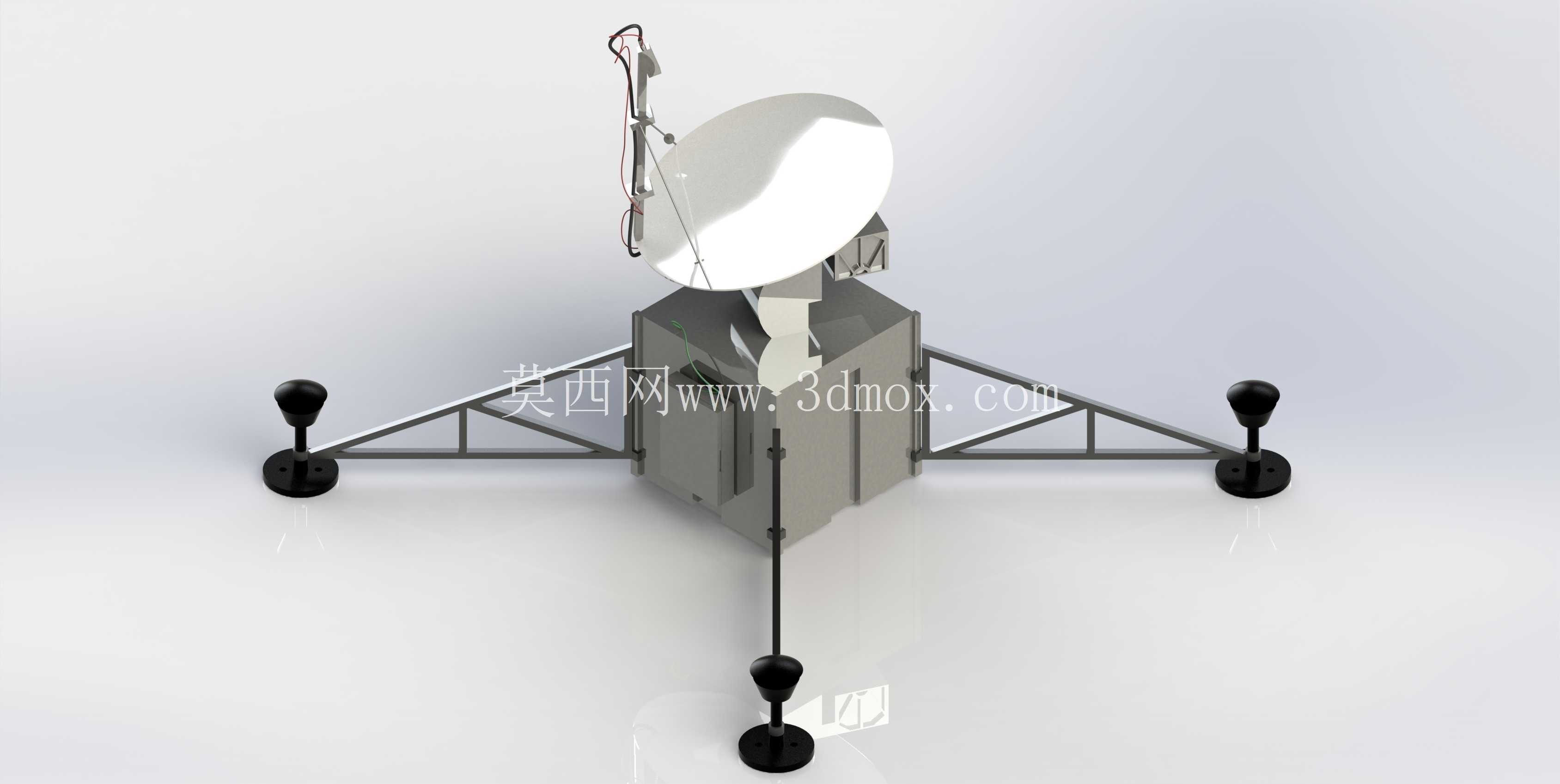

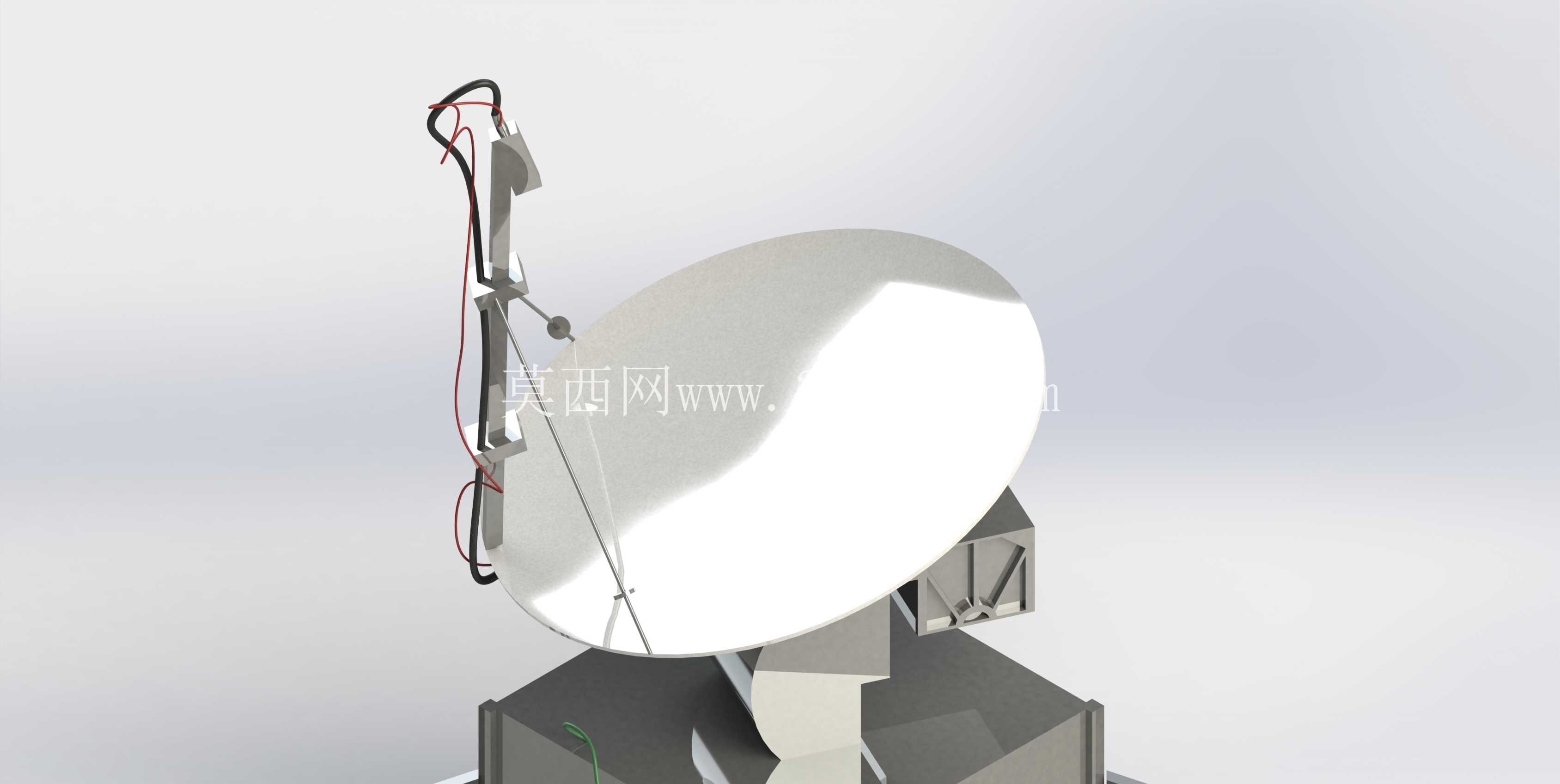

　　这套地面站结构主要面向野外临时通信、应急保障、偏远区域信号中继这类场景设计，区别于固定台站的大尺寸混凝土基座结构，整体采用三角支撑式落地布局，三个支腿呈120度均匀分布，每个支腿末端配置可调式配重脚垫，可在不做硬化处理的砂石、草地、平整硬质地面快速完成架设，单支腿的调节行程可覆盖±15度的地面坡度差，无需额外制作安装基础，架设完成后整体抗风等级可满足六级风下无明显位移，满足野外作业的稳定性要求。核心的信号收发部分采用抛物面反射面结构，反射面采用分瓣拼接设计，单瓣尺寸可装入常规运输箱内，现场无需专用工装即可完成拼装，反射面的型面精度控制在0.3mm以内，可满足Ku及以下频段信号的收发精度要求，避免型面偏差带来的信号增益损耗。反射面背部的俯仰调节机构采用蜗轮蜗杆传动结构，调节过程具备自锁特性，调整到目标俯仰角后无需额外锁止结构即可保持姿态，不会因为风载或者轻微震动出现角度偏移，俯仰调节范围覆盖0到90度，可适配不同轨道位置的卫星跟踪需求。方位转动部分集成在中部的设备舱顶部，采用回转支承结构承载反射面及俯仰机构的整体重量，转动阻尼可通过侧边的调节旋钮调整，既可以手动快速转动对准目标方位，也可以外接驱动模块实现自动跟踪，设备舱内部预留了接收机、电源模块、信号处理单元的安装空间，舱体采用拼接式钣金结构，侧壁预留散热格栅与线缆穿装孔，所有接缝处都设计有翻边防水结构，可满足野外露天使用时的防雨要求。

　　三个支腿采用标准工业铝型材拼接而成，型材截面选用4040规格，兼顾结构强度与整体重量控制，支腿与中部设备舱的连接采用快拆式销轴结构，拆卸时仅需拔出销轴即可将支腿与主体分离，无需额外工具，拆分后所有部件可装入两个标准运输箱，满足车载、人力转运的便携性要求。支腿末端的脚垫采用铸铁材质，底部粘贴防滑橡胶垫，每个脚垫上方配置可增减的配重块安装位，可根据现场风载情况加装配重块，进一步提升整体稳定性，避免强风下设备倾覆。天线侧方的馈源支架采用薄壁不锈钢管弯折成型，支架上预留馈源、高频头的安装孔位，安装位置经过反复校核，确保馈源相位中心与抛物面焦点完全重合，减少信号传输过程中的损耗。

　　整套结构在设计时充分考虑了野外作业的维护便利性，所有连接紧固件都采用标准件，无特殊定制规格，现场出现零件损坏时可快速替换，设备舱门采用快开式搭扣锁，无需钥匙即可开启，方便现场调试时快速调整内部设备参数。从安装边界来看，整套设备架设完成后，整体占地直径约1.8米，高度约2.2米，支腿展开后无需额外拉设风绳即可满足常规使用要求，若在高海拔、强风区域使用，可在支腿预留的拉环位置加装风绳固定到地面锚点，进一步提升抗风能力。反射面的转动过程中，所有运动部件都做了圆角处理，无尖锐突出结构，避免架设调试过程中出现磕碰划伤，所有外露的金属结构表面都做了喷塑处理，可适应沿海高盐雾、西北高沙尘区域的使用环境，减少长期户外使用的锈蚀问题。

　　在实际使用场景中，这类简易地面站可作为应急通信的节点，在地面通信网络中断时快速搭建卫星通信链路，也可用于野外科考、地质勘探、临时户外作业区域的通信保障，相比大型固定地面站，其部署时间可压缩到30分钟以内，仅需2人即可完成全部架设调试工作，转运时无需大型吊装设备，普通越野车即可完成全部设备的运输。结构设计过程中，优先平衡了重量、强度、便携性三者的关系，没有一味追求轻量化而牺牲结构刚性，也没有采用过重的结构导致转运困难，所有受力节点都做了加强筋处理，经过反复的受力仿真校核，确保在极限姿态下结构不会出现塑性变形，转动部件的配合间隙控制在合理范围，既不会因为间隙过大导致指向精度下降，也不会因为间隙过小导致低温环境下转动卡滞。
