适配MAX30102的病人监护设备保护套

在临床床旁监测、居家慢病随访、基层移动巡诊这类场景里，监护类传感设备的外壳防护一直是容易被忽略的细节——尤其是搭载MAX30102光电容积传感器、配套柔性生理传感阵列的便携监测终端，既要保证传感面和人体接触的贴合度，又要扛住日常挪动、轻微磕碰、消毒擦拭带来的损耗，这款保护套的结构设计就是围绕这些实际使用痛点展开的。

从实际使用逻辑倒推结构设计的时候，首先要明确核心边界：MAX30102这类光学传感器对安装间隙极其敏感，保护套和传感器模组的配合公差必须控制在0.1mm以内，一旦出现装配偏移，就会导致光信号漏损，直接影响心率、血氧饱和度的监测精度；而配套的柔性传感器通常是贴附在设备内侧或者延伸出设备接触人体，保护套需要预留柔性排线的走线路径，不能出现锐边割线、走线弯折半径过小的问题，常规柔性FPC排线的最小安全弯折半径是排线厚度的5倍，设计时在排线出口位置做了R2.5的圆角过渡，完全满足长期弯折的疲劳寿命要求。

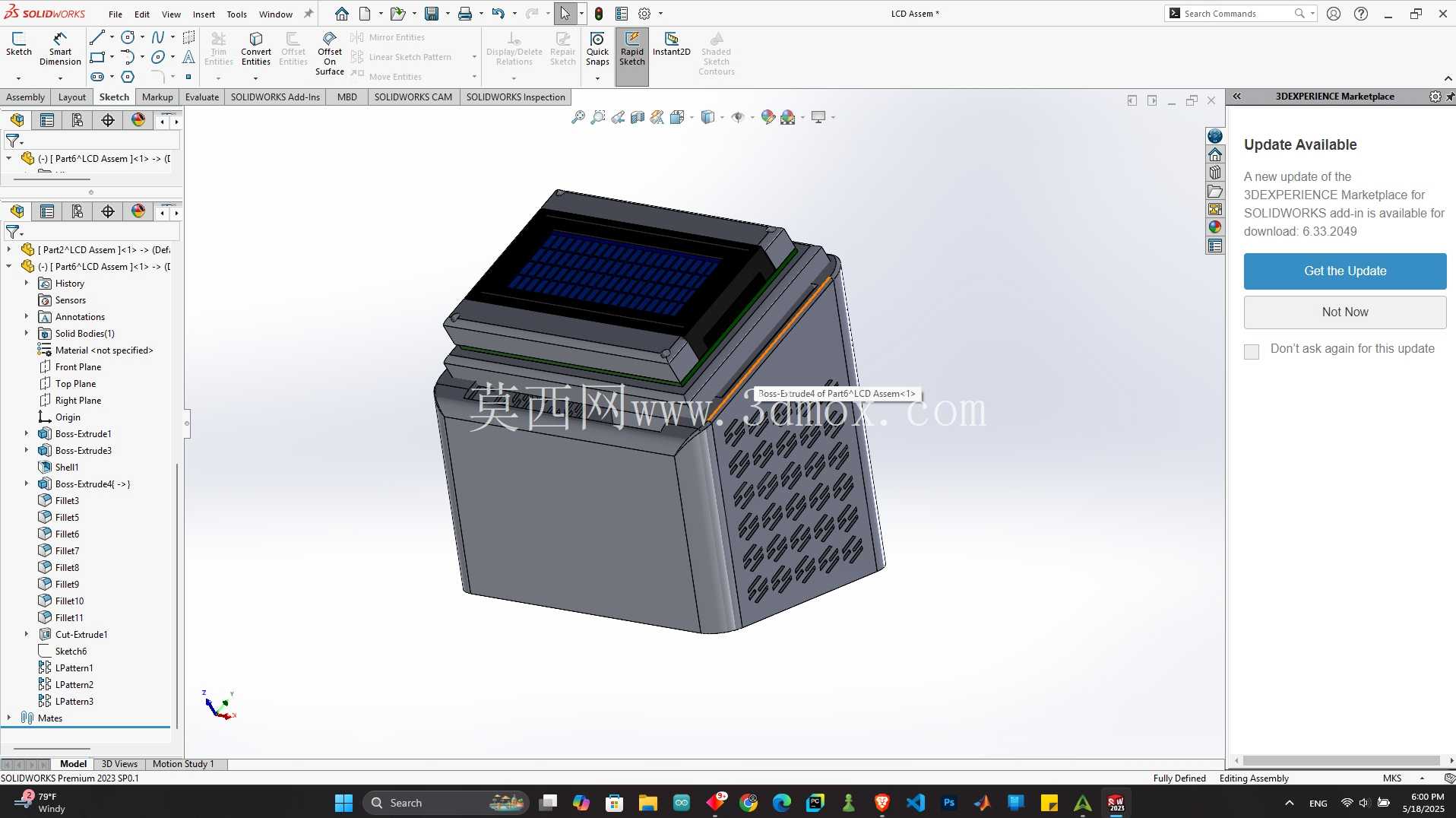

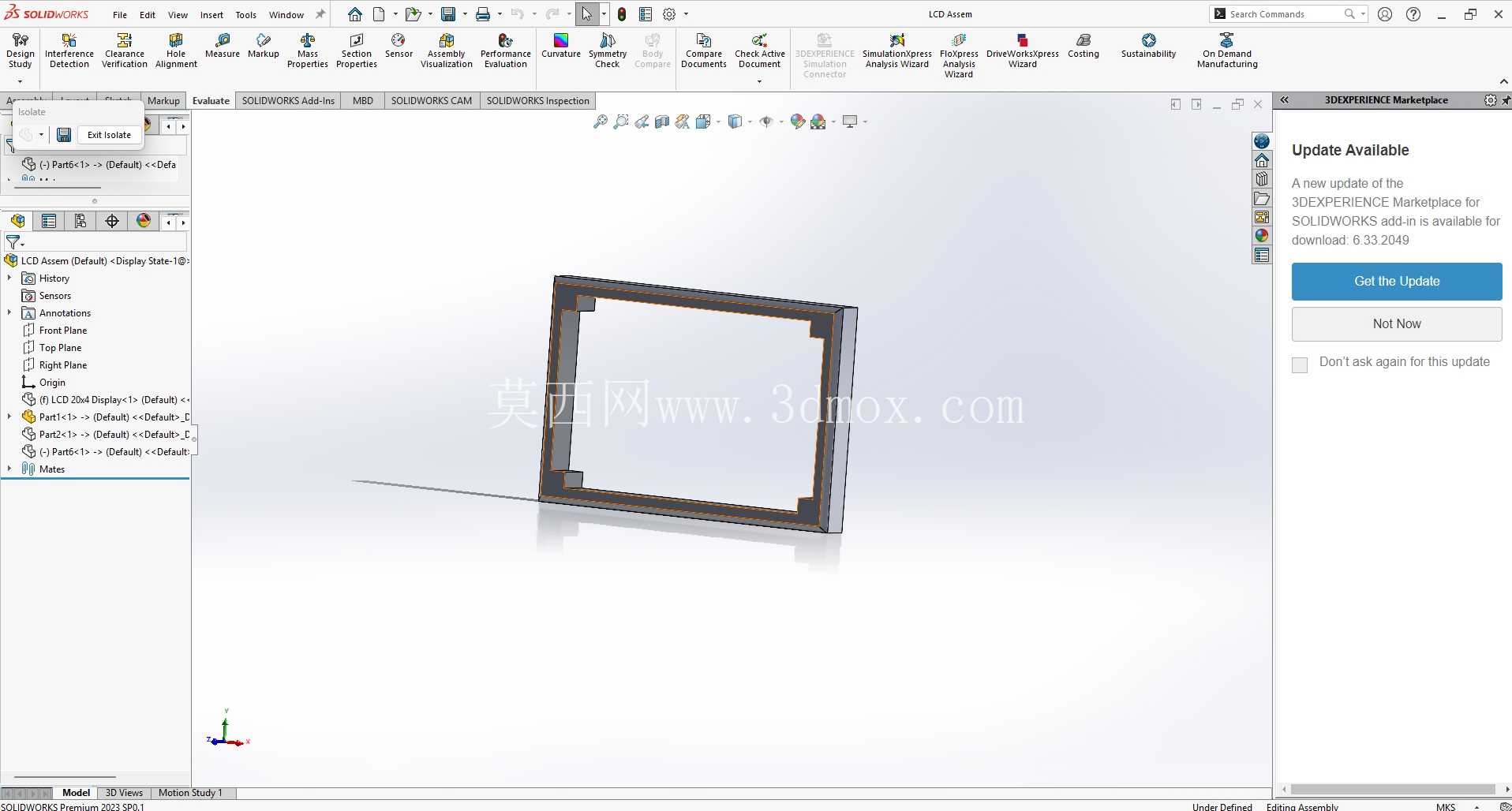

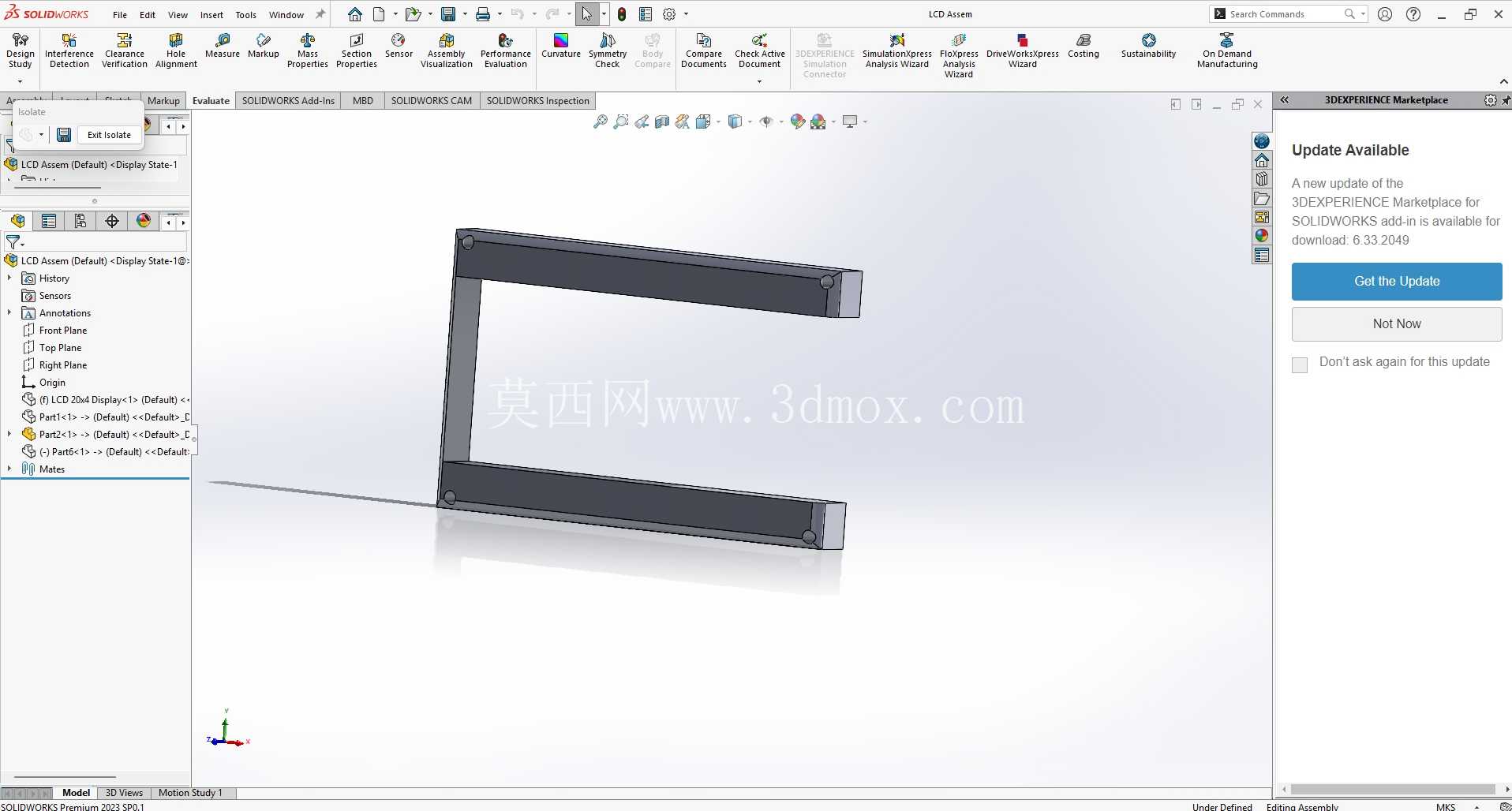

外形上采用近似立方体的立式布局，整体高度控制在120mm左右，底面长宽均为80mm，这个尺寸是经过反复权衡的：如果做的太小，内置的传感模组、信号处理电路板、供电模块没有足够排布空间，散热也会出问题；做的太大，不管是放在病床边的床头柜上，还是装在巡诊包内携带，都会占用过多空间，立式布局的好处是顶部可以直接嵌入显示模组，图中顶部的深色区域就是显示屏安装位，屏幕和保护套顶面做齐平设计，周边留0.2mm的安装台阶，点胶固定后既不会突出壳体容易被刮花，也不会凹陷进去积灰，日常用含氯消毒剂擦拭的时候不会有液体残留的缝隙。

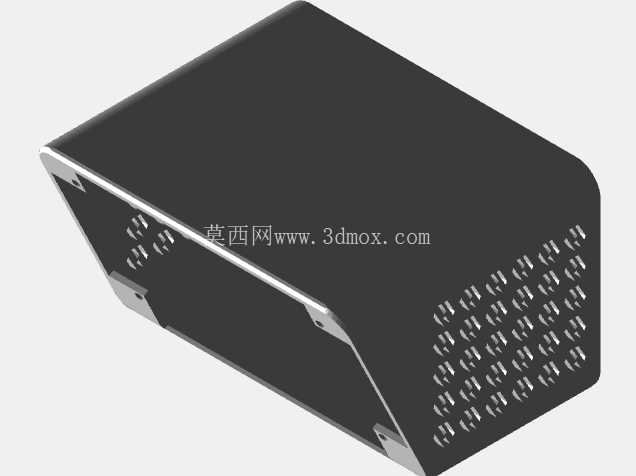

壳体侧面的密集格栅结构不是装饰性设计，是专门的散热通风结构：MAX30102在持续工作的时候，内置的LED发光源会产生一定热量，加上配套的信号处理芯片持续运算，密闭壳体内的温度如果超过45摄氏度，一方面会导致传感器温漂增大，监测数据出现偏差，另一方面如果设备接触患者皮肤，温度过高也会带来不适。格栅的开孔宽度控制在1.5mm，既保证通风散热的效率，又能避免日常使用中棉签、导线头等细小异物掉入壳体内部，格栅的筋条厚度做1.2mm，在保证开孔率的同时，整个侧面的结构强度可以承受1.5米高度自由跌落至水泥地面的冲击，不会出现筋条断裂、壳体开裂的问题。

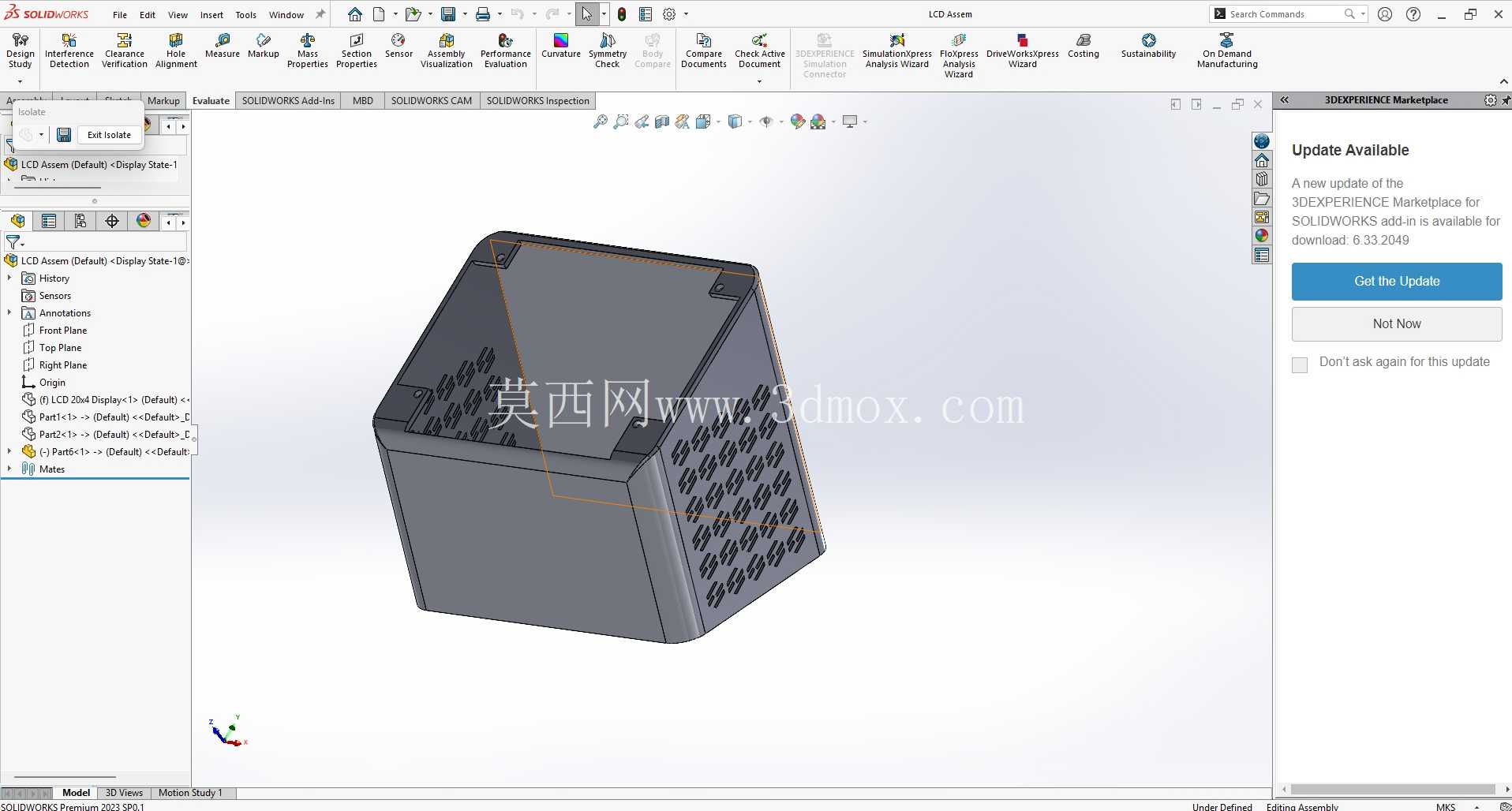

安装边界上，保护套和内部核心组件的配合采用卡扣加定位柱的方式，四个角位置设置内凹定位柱，和电路板上的定位孔一一对应，装配的时候不需要额外打螺丝，只需要顺着定位柱把电路板、传感模组、电池组件依次压入，卡扣到位后就不会出现窜动，后期维护拆解的时候，用薄撬片沿着壳体侧边的拆解缝轻轻撬动就可以打开，不会像超声焊接的壳体那样一拆就坏。考虑到医疗场景经常需要对设备表面进行消毒，壳体材料选用耐化学腐蚀的ABS+PC共混材料，耐受常见的75%酒精、含氯消毒片溶液、季铵盐类消毒剂的反复擦拭，不会出现表面发白、开裂、材质变脆的问题。

在传感窗口的位置，保护套做了局部下沉0.3mm的设计，MAX30102的传感面刚好和下沉后的台阶齐平，当设备接触患者皮肤的时候，传感面可以完全贴合皮肤表面，不会因为保护套的边框硌到皮肤导致接触间隙，同时下沉的台阶可以避免传感面直接和桌面、其他硬物摩擦，防止光学窗口被刮花影响透光率。柔性传感器的引出位置在壳体的侧上方，做了内凹的走线槽，柔性排线从槽内引出后可以顺着壳体侧面贴合固定，不会因为外力拉扯导致排线和焊盘脱落，走线槽的边缘全部做倒圆角处理，没有任何锐边，哪怕排线反复弯折也不会被磨破绝缘层。

实际使用中，这类便携监护设备经常会被医护人员拿在手里挪动，或者被患者不小心碰到，保护套的四个垂直棱边全部做了R3的圆角过渡，一方面握持的时候手感更顺滑，不会硌手，另一方面跌落的时候圆角可以分散冲击力，减少壳体和内部组件受到的冲击载荷。顶部显示屏的周边做了高出屏幕表面0.5mm的防护凸边，哪怕设备正面朝下摔在平面上，凸边会先接触接触面，屏幕不会直接磕碰，降低屏幕碎裂的风险。

从结构设计的合理性来看，这款保护套没有做多余的装饰性结构，所有的结构特征都是围绕实际使用需求设计的：格栅对应散热，定位柱对应装配精度，走线槽对应柔性传感器的走线防护，凸边对应屏幕防护，圆角对应抗跌落和握持手感，材料选择对应医疗场景的消毒需求，公差匹配对应传感器的精度要求，完全是从实际工程应用出发的结构设计，没有为了外观好看牺牲任何实用性能。对于从事医疗监测设备结构设计的工程师来说，这种围绕核心传感器特性、结合实际使用场景做防护结构设计的思路，比单纯追求外观造型的设计更有实际参考价值，尤其是在便携医疗设备的设计中，防护结构的细节直接决定了设备的使用寿命、监测精度和使用体验，每一处结构尺寸的确定都需要结合元器件特性、使用环境、人机交互需求反复权衡，而不是凭感觉画个外壳就可以。
