Atlas MF-30铣床快速换档支架结构设计

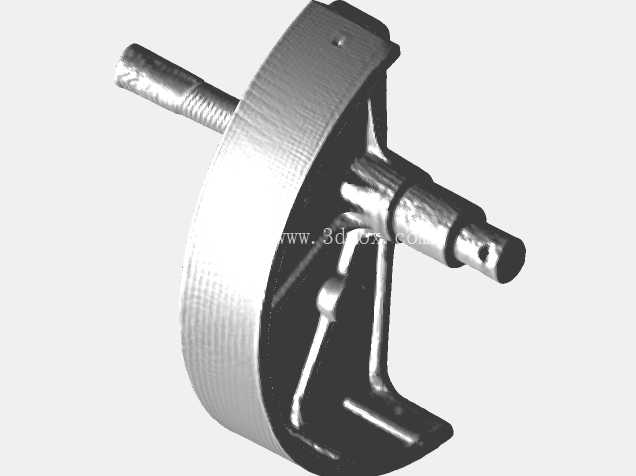

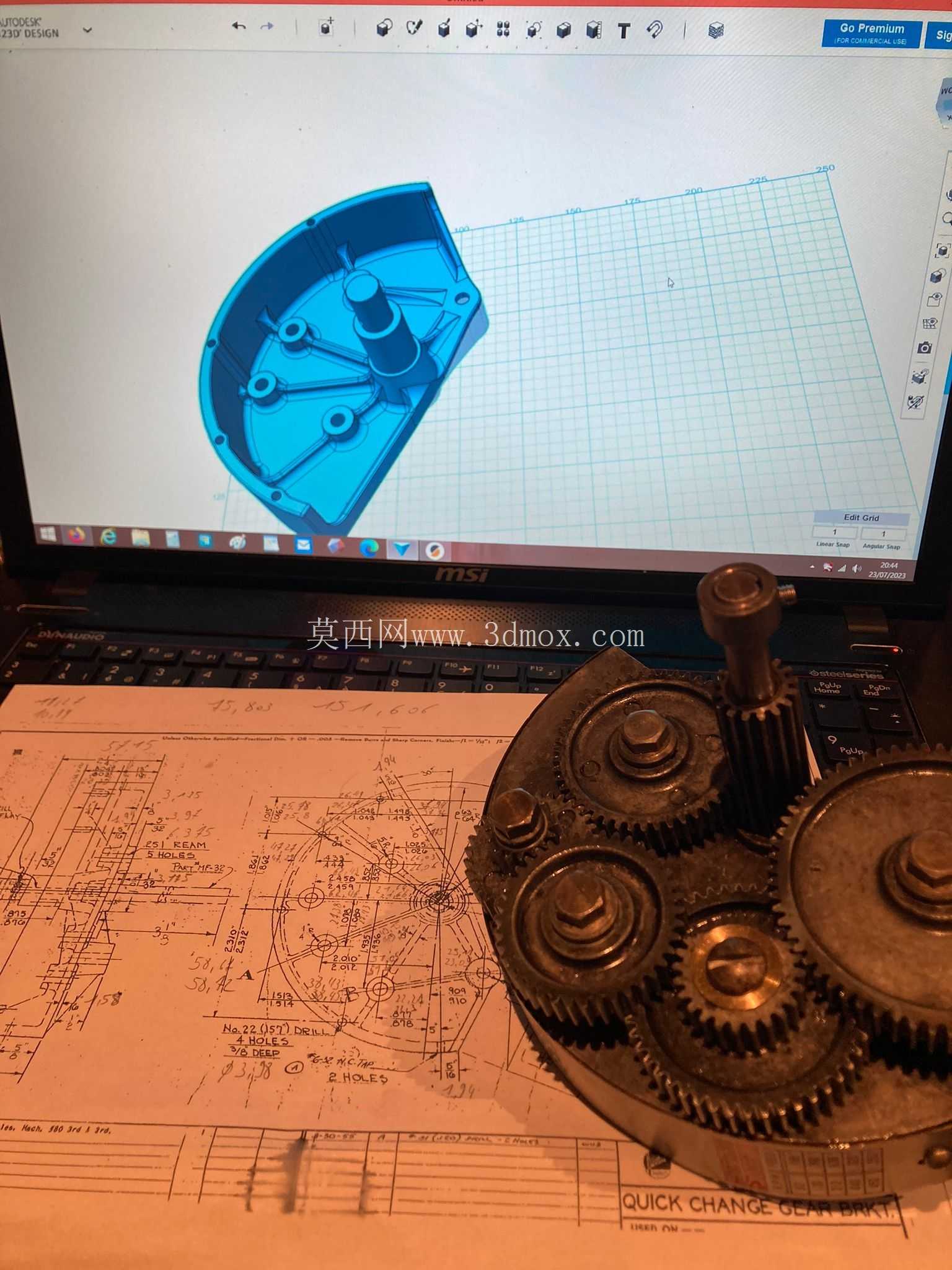

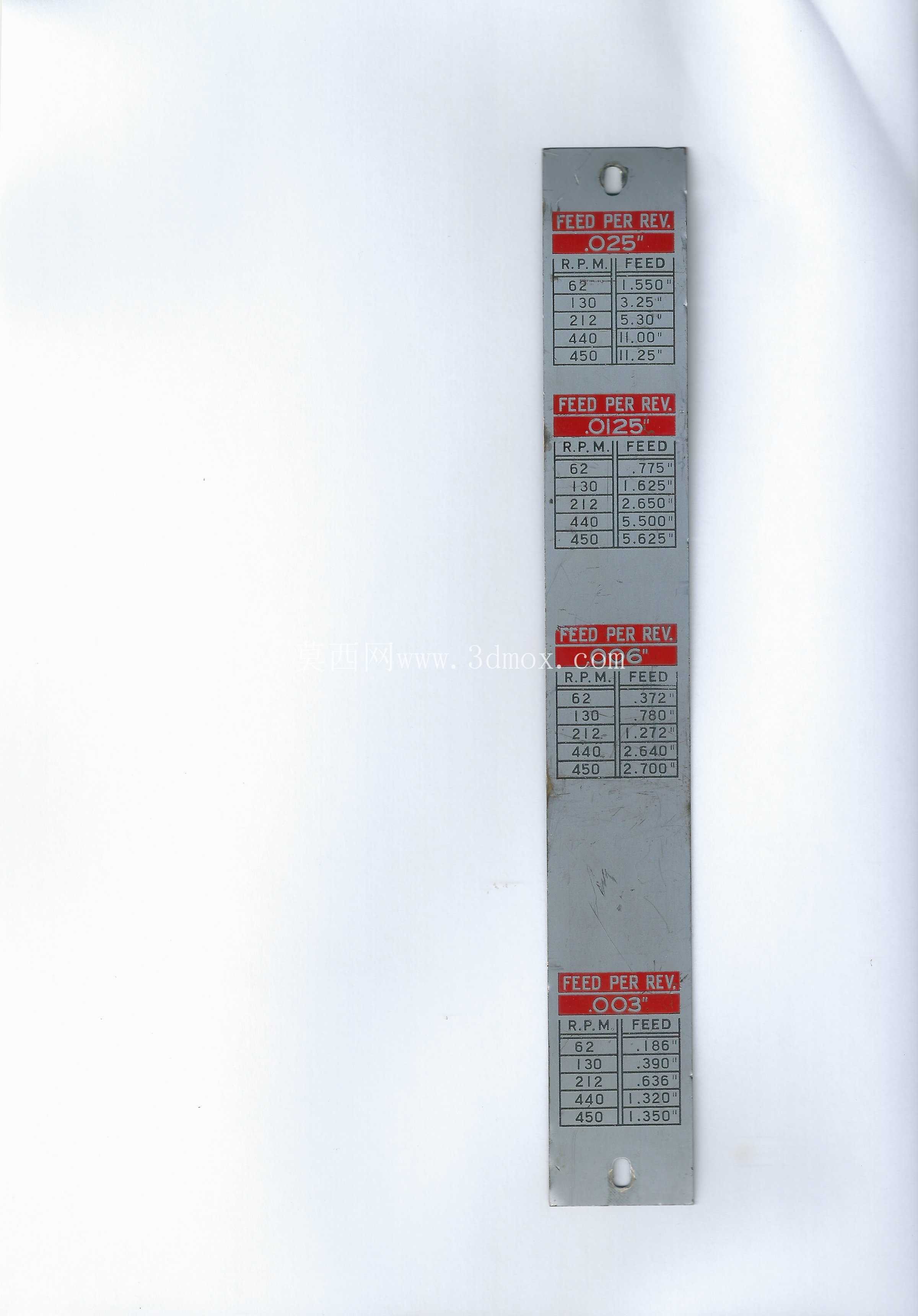

　　从功能特性来看，该支架需要承受换档过程中拨叉传递的操作力，同时要为滑移齿轮的轴向移动提供精准的导向限位，避免齿轮换档时出现打齿、啮合不到位的问题，因此支架上的多个安装孔位分别对应拨叉转轴固定、支架本体与主轴箱连接、换档行程限位的功能，每个孔位的位置精度直接决定换档机构的动作可靠性。设计过程中，首先参考了原厂设备的二维工程图纸，针对部分缺失的尺寸参数，通过对实物零件的逆向测绘补全关键尺寸，同时结合3D扫描获取的支架整体点云数据，修正测绘过程中产生的尺寸偏差，确保模型与实物的安装边界完全匹配。在小型台式铣床的日常操作场景中，换档操作的顺畅度直接影响加工效率与操作手感，Atlas mfb mill MF-30作为经典的小型台式铣床，其快速换档支架是实现主轴转速快速切换的核心承载部件，负责支撑换档拨叉、定位滑移齿轮，同时为换档操作机构提供稳定的安装基准。这款支架的设计完全围绕小型铣床的紧凑布局展开，整体采用扇形轮廓结构，适配铣床主轴箱侧部的安装空间，不会与周边的齿轮传动组件、进给调节机构产生运动干涉。

　　支架的整体外形尺寸控制在235mm×32mm的范围内，厚度方向的尺寸经过反复校核，既保证了支架自身的结构刚性，避免换档受力时出现形变导致换档卡滞，又不会过多占用主轴箱内部的有限空间，预留出齿轮运转、润滑油脂流动的足够间隙。在实际的机床应用场景中，这类换档支架长期处于多油污、金属切削粉尘的工作环境，因此结构上避免了过多的积屑死角，扇形的外缘轮廓贴合主轴箱内壁的弧形结构，安装后贴合紧密，减少切削粉尘进入换档机构内部的概率。支架上的加强筋结构沿着受力方向布置，在拨叉转轴安装位置与支架固定孔位之间设置辐射状的加强筋，在不增加整体壁厚的前提下提升结构强度，避免长期反复换档操作后支架出现疲劳变形。

　　对于三维建模从业者而言，这类机床配件的建模核心不在于复杂的曲面造型，而在于对安装配合关系的精准还原：每个安装孔的孔径、孔距公差需要与实物保持一致，拨叉转轴的安装位同轴度需要满足装配要求，换档行程的限位面位置需要匹配滑移齿轮的啮合行程，否则打印或加工出的实物无法完成装配。在建模过程中，需要先确定支架与主轴箱连接的三个基准孔位作为装配基准，再以此为基础推导拨叉转轴孔、限位凸台的相对位置，确保所有配合面的位置度符合机械装配要求。

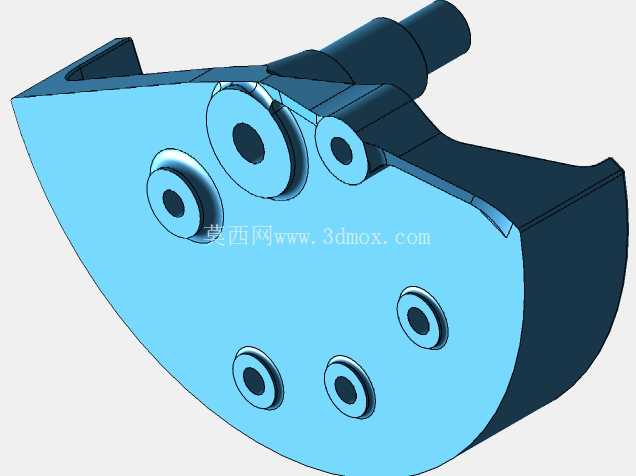

　　针对3D打印制作替换件的需求，模型在设计时特意将壁厚设置为均匀的3mm，避免打印过程中出现壁厚不均导致的翘曲变形，同时所有的安装孔都预留了0.2mm的装配间隙，适配FDM打印的精度误差，打印完成后仅需简单去除支撑即可完成装配，不需要二次进行孔位加工。从设备维修与配件替换的角度来看，这类小型进口铣床的原厂配件采购周期长、成本高，通过逆向建模制作的替换支架可以直接适配原有设备，不需要对原有换档机构进行任何改装，安装后即可恢复设备的快速换档功能，对于小型机加工车间、个人DIY工坊的设备维护具备很高的实用价值。支架的扇形结构并非单纯的外形设计，其弧形外缘正好对应主轴箱内换档齿轮的运动包络线，确保支架安装后不会与旋转的齿轮组件发生刮擦，同时扇形的结构可以在保证支撑强度的前提下减少材料用量，降低配件的制作成本。在细节设计上，支架上的每个固定孔位都设计了沉头结构，安装后螺栓头不会突出支架表面，避免与运动的拨叉组件产生干涉，换档行程的限位面做了小角度的倒角处理，减少拨叉移动到限位位置时的冲击磨损，延长配件的使用寿命。
