Atlas铣床防水型开关控制按钮组件

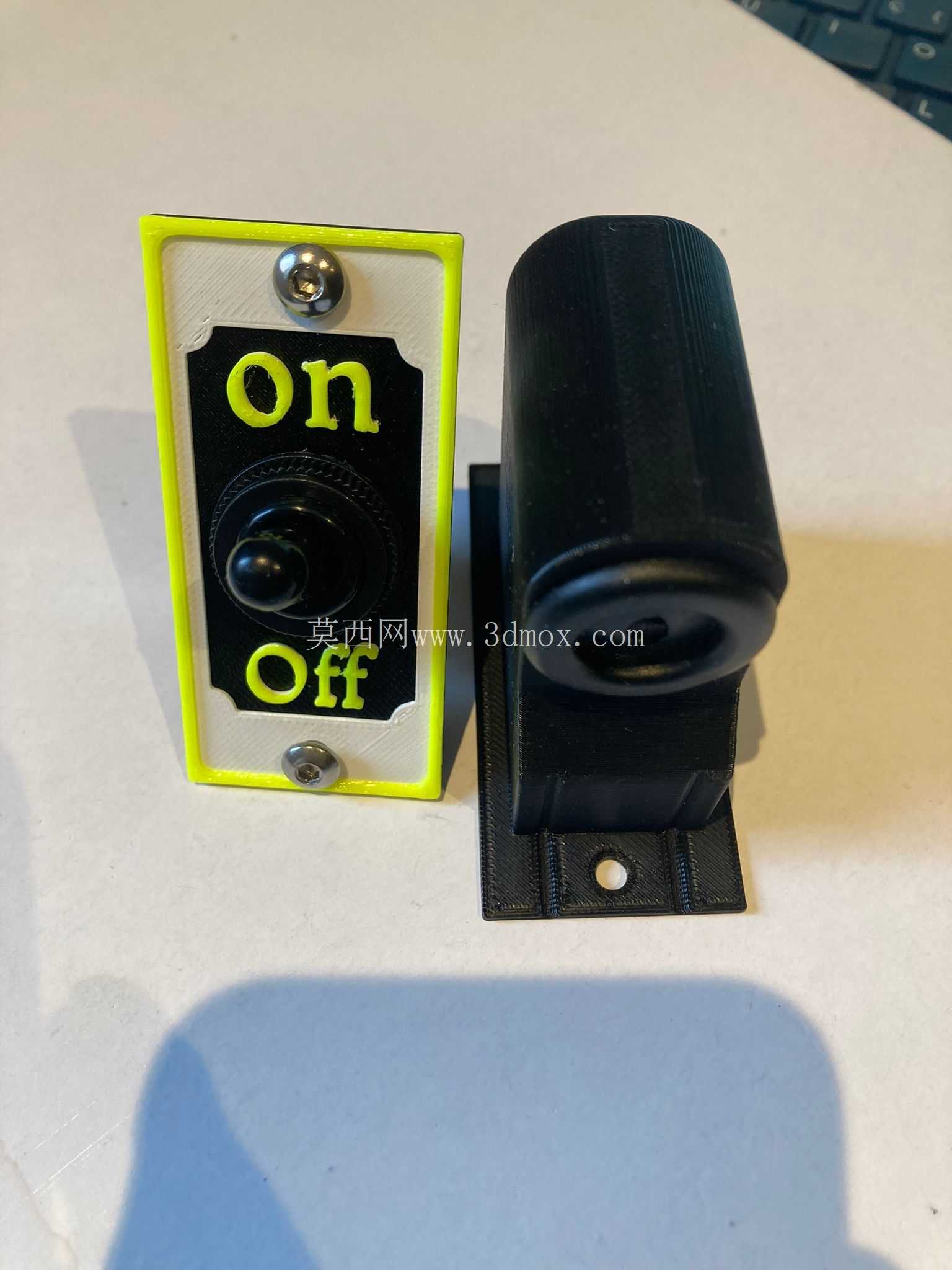

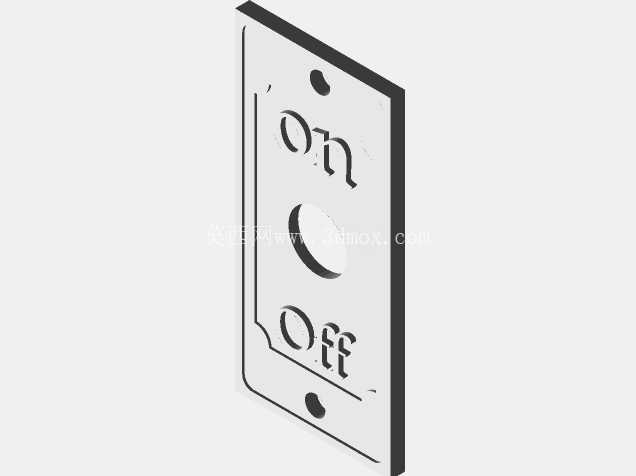

　　在普通立式铣床的日常操作场景里，主轴启停的操作按钮是操作人员接触频率最高的控件之一，尤其是小型台式Atlas铣床，常被放置在机加工实训车间、小型五金加工坊这类多粉尘、偶尔会有切削液飞溅的作业环境，常规的嵌入式按钮长期使用后，容易出现切削液渗入按钮缝隙、金属粉尘卡滞按钮回弹结构的问题，轻则导致按钮操作手感生涩、触发反馈模糊，重则会引发内部触点接触不良，造成主轴启停指令误触发，给加工作业带来安全隐患。这套开关按钮组件的设计，正是针对这类小型铣床的操作位改造需求展开，没有沿用原厂嵌入式的按钮安装结构，而是采用了外置式的模块化安装思路，将按钮的操作触发结构与安装基座做了分体式设计。从结构布局来看，整个组件分为操作面板与安装基座两个核心部分，操作面板采用带亮黄色包边的矩形结构，面板主体做了黑色哑光的标识区域，通过凹凸结构压印出清晰的on与off标识，操作人员即使在车间光线不足、手上沾有切削油污的情况下，也能通过触感快速区分启停按键位置，不需要刻意低头确认按钮标识。旋钮式的触发结构做了加大的外圈防滑纹理，旋钮表面的弧度贴合指腹按压旋转的操作角度，操作时不需要施加过大的按压力度，旋转行程控制在15度左右就能完成触点的通断切换，既避免了行程过短导致的误碰触发，也不会因为行程过长造成操作迟滞。

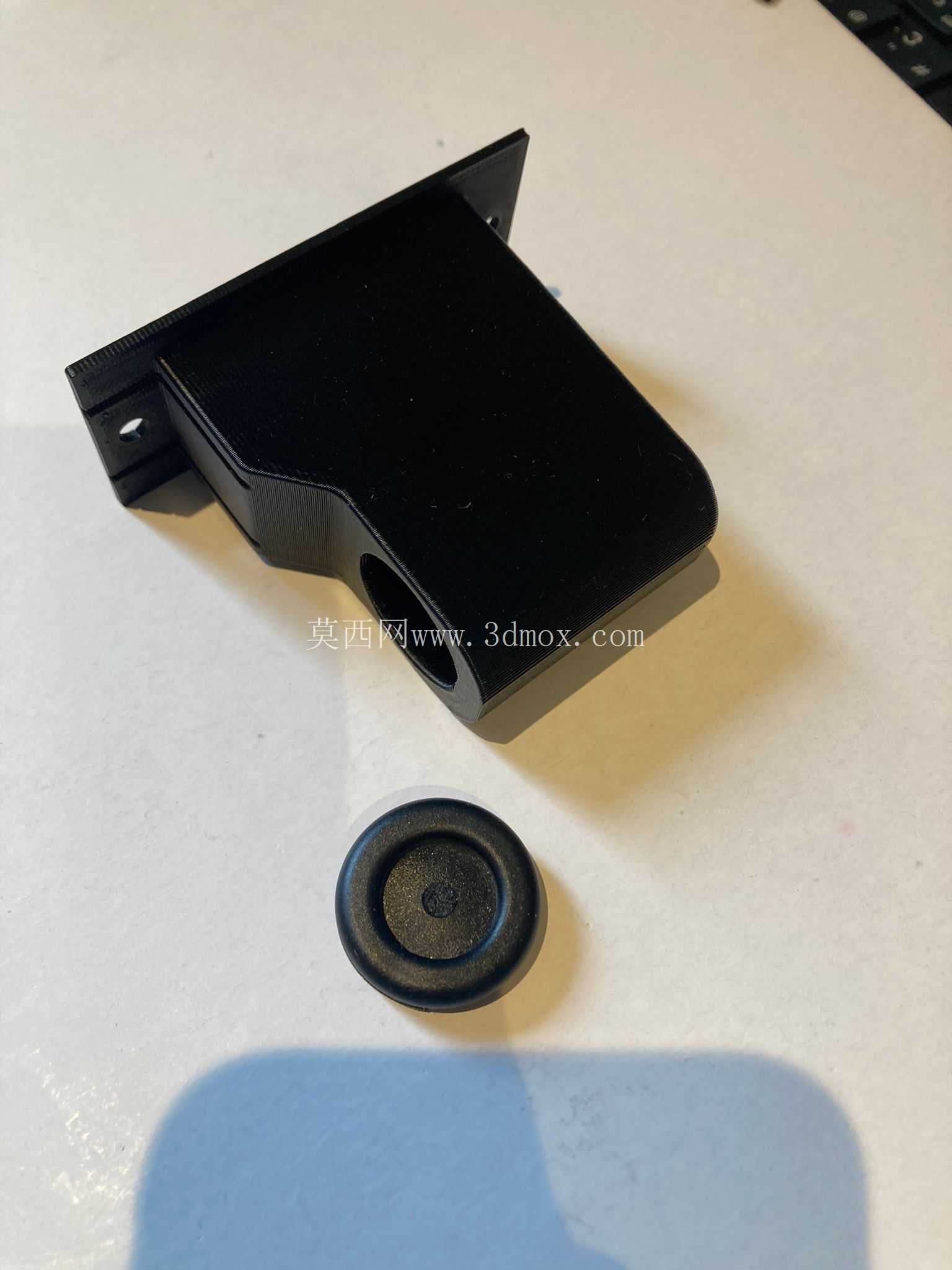

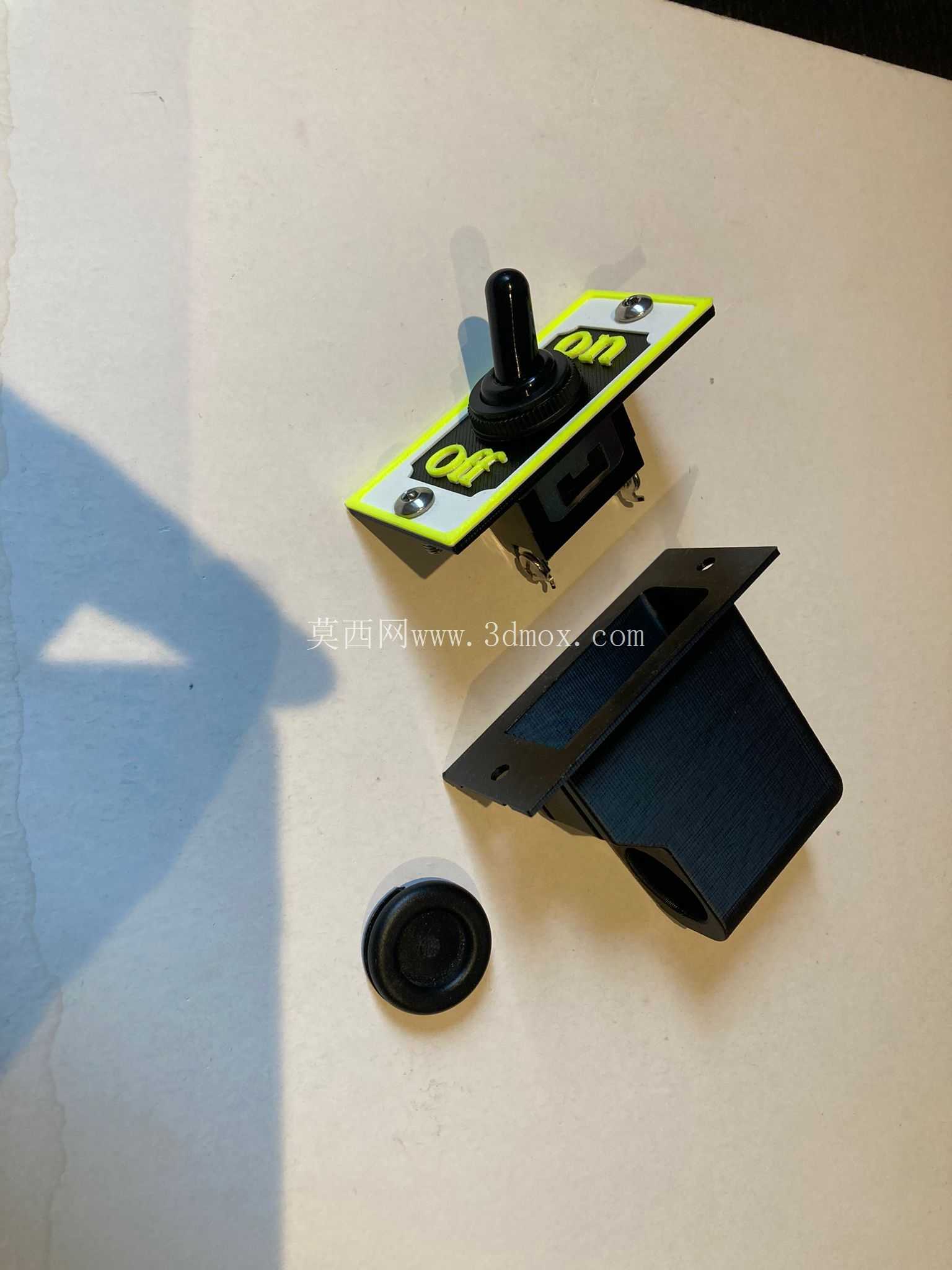

　　安装基座部分采用了带安装孔的L型折边结构，基座的筒状结构内部预留了按钮触点模块的安装空间，侧壁做了一圈内凹的密封槽，用来配套防水橡胶套进行装配，防水橡胶套套在按钮旋钮与基座的衔接位置后，能够完全覆盖结构拼接缝隙，阻挡切削液、金属粉尘从拼接位置进入内部触点腔室，解决了原厂按钮密封性能不足的问题。在安装边界的尺寸设计上，操作面板的整体尺寸控制在60mm*40mm范围内，刚好适配小型铣床操作面板旁的空余安装位置，不需要对原有铣床的钣金壳体做大面积的裁切改造，只需要在安装位置钻两个对应固定螺丝的过孔，就能通过面板上下两端的沉头螺丝完成面板部分的固定；安装基座的固定折边长度为50mm，折边上的安装孔直径为4mm，孔位距离基座侧壁20mm，能够直接固定在铣床操作位旁的台面上，也可以通过角码转接固定在铣床的垂直钣金面上，安装位置的调整自由度很高，操作人员可以根据自己的操作习惯调整按钮的安装角度与高度，不需要改变原有铣床的操作逻辑。

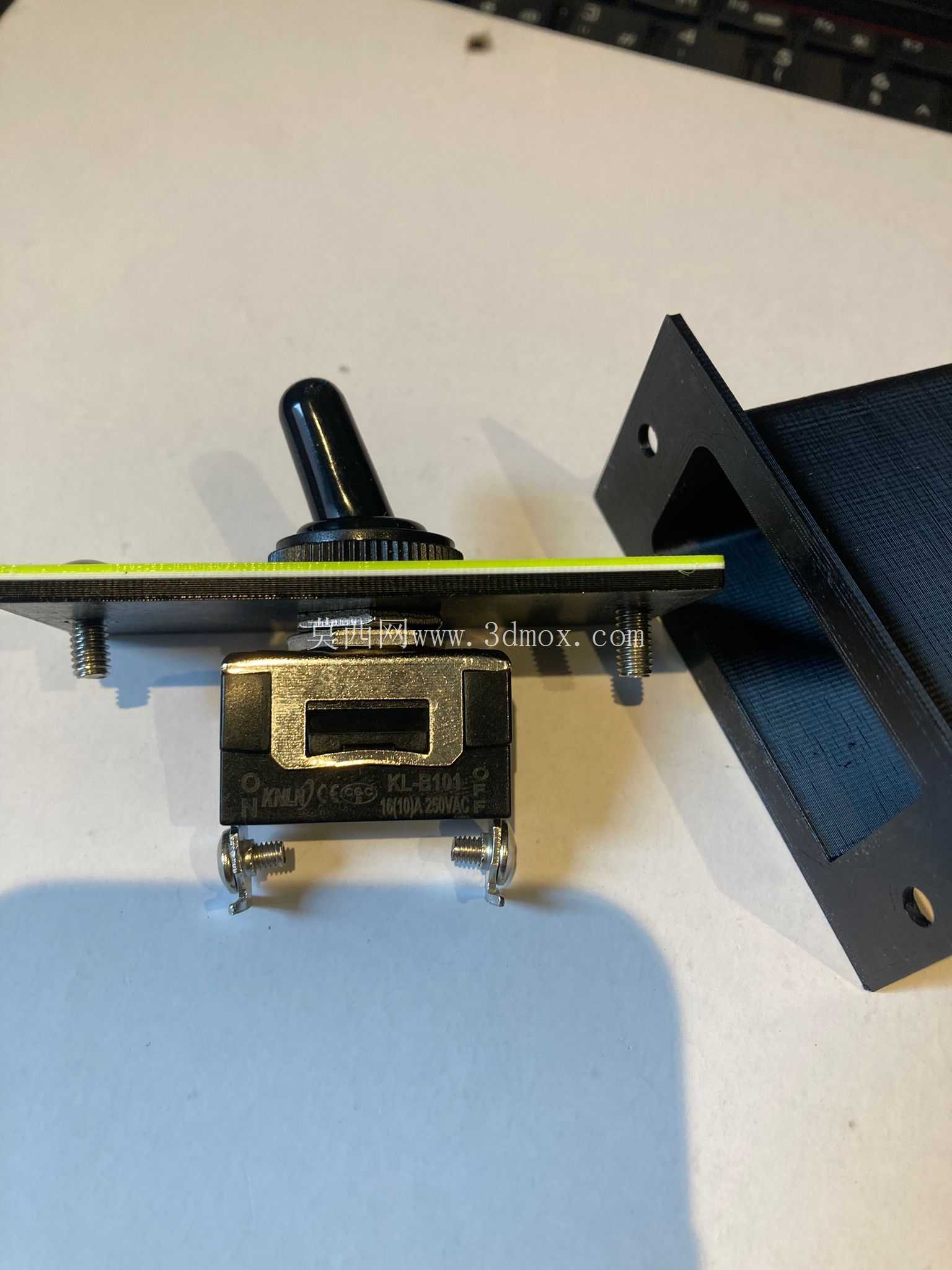

　　从实际使用的适配性来看，这套按钮组件的内部触点采用了通用的机床控制回路通断规格，能够直接对接小型铣床的主轴控制电路，不需要额外加装中间继电器进行信号转接，电路接线端做了内凹的接线腔设计，接线完成后可以通过基座尾部的橡胶护线圈引出控制线，避免线缆在机床振动的长期影响下出现接线端松动脱落的问题。旋钮的回弹结构采用了耐磨的工程塑料材质，没有使用容易锈蚀的金属弹簧结构，在多粉尘、高湿度的车间环境下长期使用，也不会出现弹簧锈蚀导致的按钮卡滞问题，操作手感能够长期保持一致。和原厂的嵌入式按钮相比，这套外置式的按钮组件在维护时也更加便捷，当防水橡胶套出现老化磨损时，只需要拆下旋钮部分就能快速更换橡胶套，不需要拆开整个铣床的操作面板，日常维护的工作量大幅降低。在细节设计上，操作面板的黄色包边做了圆角处理，没有尖锐的棱角，避免操作人员在快速操作时被边角划伤，面板表面的标识采用了凹凸压印的工艺，不会因为长期的手指摩擦出现标识磨损脱落的问题，即使使用多年也能保持清晰的标识辨识度。

　　基座的底部做了防滑的纹理结构，当采用台面放置式安装时，能够增加基座与台面之间的摩擦力，减少机床振动带来的基座移位问题；如果采用螺丝固定安装，底部的纹理也能够填充基座与安装面之间的微小间隙，让安装更加稳固，不会因为长期的机床振动出现固定螺丝松动的情况。整个组件的结构没有复杂的传动部件，所有的拼接位置都做了导向倒角，装配时不需要专用工具，操作人员只需要通过普通的十字螺丝刀就能完成整个组件的安装与拆解，非常适合小型加工坊的设备日常改造与维护使用，能够有效提升铣床操作的安全性与操作手感，降低按钮故障带来的设备停机时间。
