乘用车六辐铝合金轮毂逆向结构设计

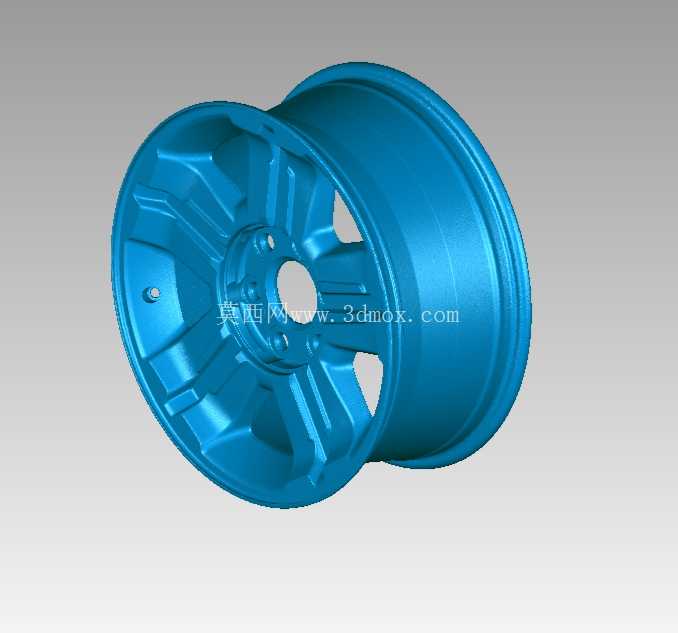

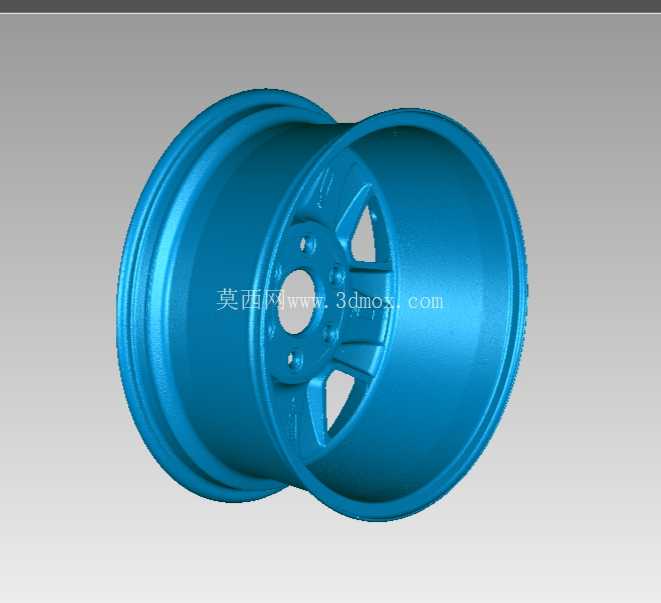

　　在汽车底盘行走系统的零部件开发流程中，轮毂作为连接车桥轴头与轮胎的核心承载构件，其逆向建模的精度直接决定后续改装匹配、性能仿真、样件试制的落地可行性，本次基于三维扫描网格提取的轮毂结构，完整还原了量产乘用车型配套铝合金轮毂的全部几何特征与安装边界。从实际应用场景来看，这类六辐式铝合金轮毂主要适配承载等级在1.6-2.1吨区间的城市SUV与家用轿车，既可以作为售后改装市场的替换配件开发基准，也能为同平台车型的轮毂轻量化改型提供原始几何参照，在日常行驶过程中，轮毂需要同时传递驱动轴输出的扭矩、承受路面颠簸带来的多向冲击载荷，同时还要为制动盘、制动卡钳预留足够的安装避让空间，避免转向或颠簸工况下出现运动干涉。

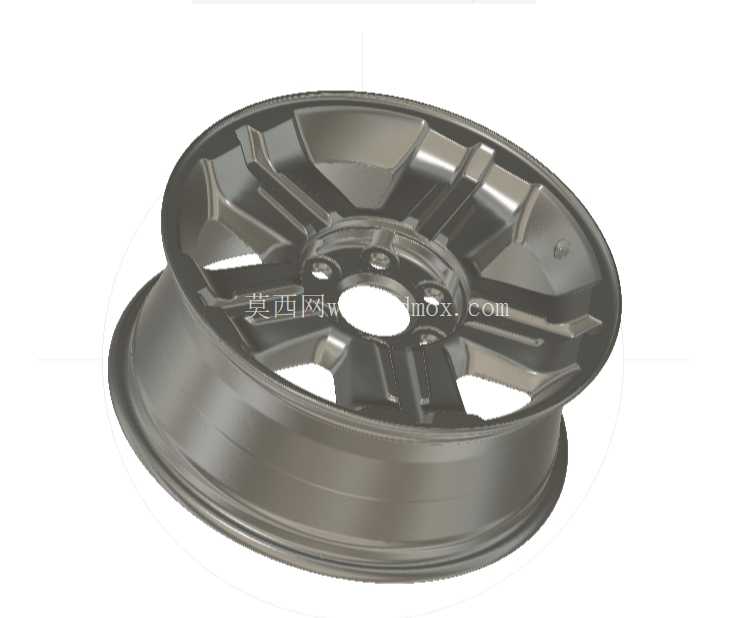

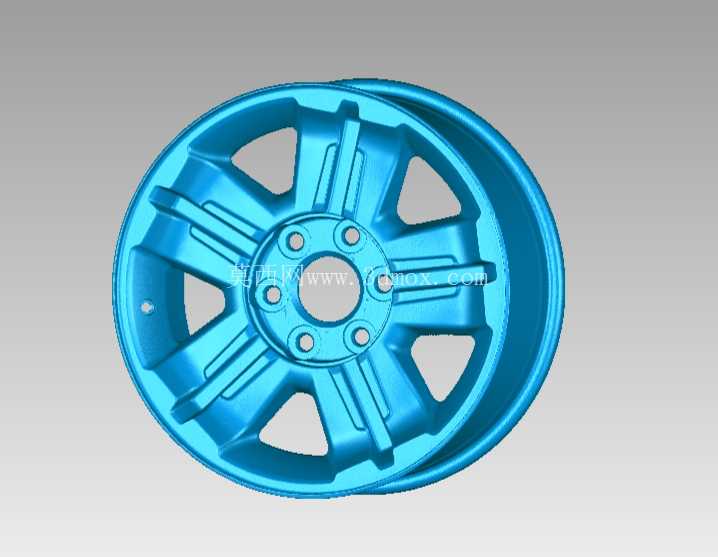

　　从结构设计思路来看，这款轮毂采用了六组双筋条辐条的对称布局，辐条从中心安装座位置向外延伸至轮辋边缘，每组辐条侧面做了内凹的拔模斜度处理，既兼顾了铸造工艺的脱模要求，也能在不额外增加壁厚的前提下提升辐条的抗弯截面模量，降低大载荷下辐条根部出现应力集中的风险；中心安装座位置均匀分布了六个螺栓过孔，孔位的分度圆直径、中心定位孔的公差配合尺寸完全匹配对应车型的轴头参数，安装座背面预留了制动盘的贴合平面，平面度要求控制在0.05mm以内，保证装配后轮毂与轴头的同轴度，避免高速行驶时出现车轮抖动的问题。

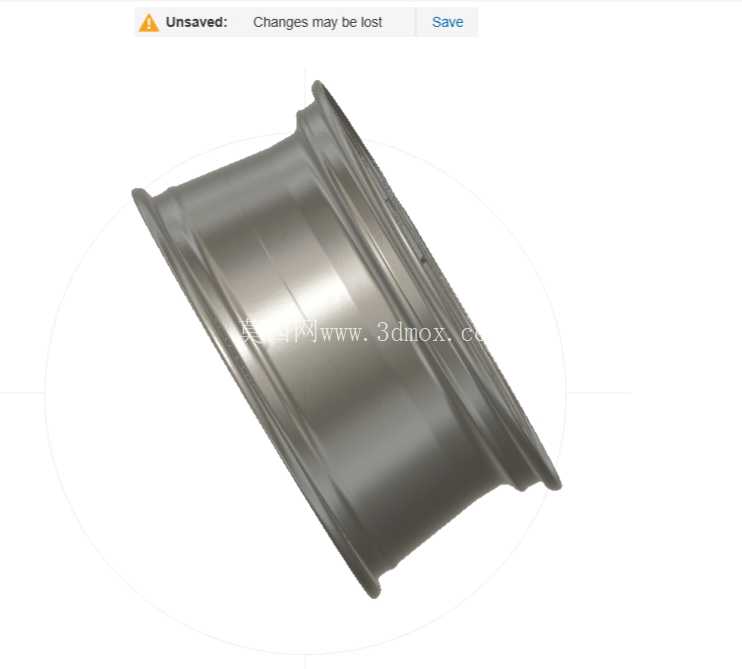

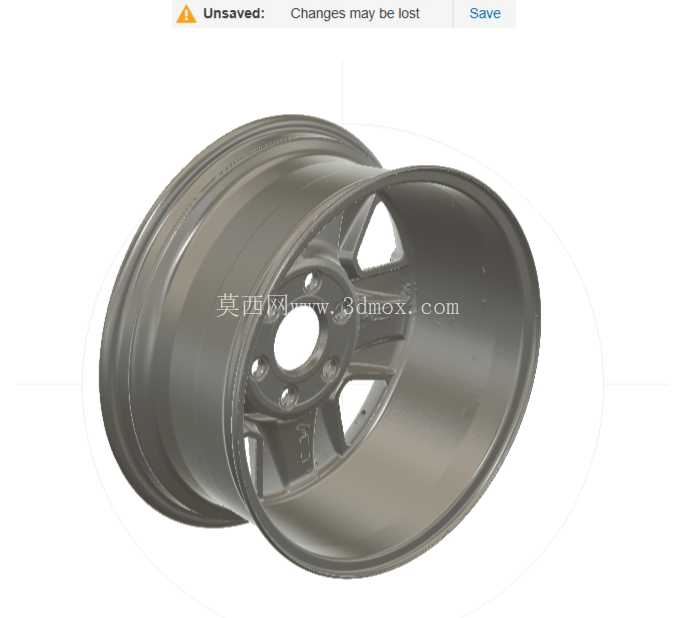

　　轮辋部分的轮廓完全符合乘用车轮胎的匹配标准，轮缘的高度、胎圈座的角度、气门嘴的安装孔位都严格遵循现有量产规格，不需要额外修改轮胎参数就能直接适配对应尺寸的真空轮胎，轮辋内侧的减重槽做了圆弧过渡处理，避免应力集中导致的轮辋开裂问题，同时也能在保证结构强度的前提下降低轮毂整体重量，减少簧下质量，提升车辆的操控响应性。在逆向建模的过程中，需要重点关注几个安装边界的尺寸校验：首先是中心孔与螺栓孔的位置度，这部分尺寸直接影响轮毂的安装适配性，位置度公差需要控制在0.1mm以内，避免装配时螺栓出现别劲的问题；其次是辐条背面与制动卡钳的间隙，需要预留至少3mm的安全距离，防止车辆在重载转向、悬架压缩到极限位置时，辐条与卡钳发生剐蹭；另外轮辋的偏距参数也需要严格还原，偏距的偏差会直接改变车轮的轮距，影响转向系统的阿克曼角特性，甚至会导致轮胎与翼子板内衬发生摩擦。

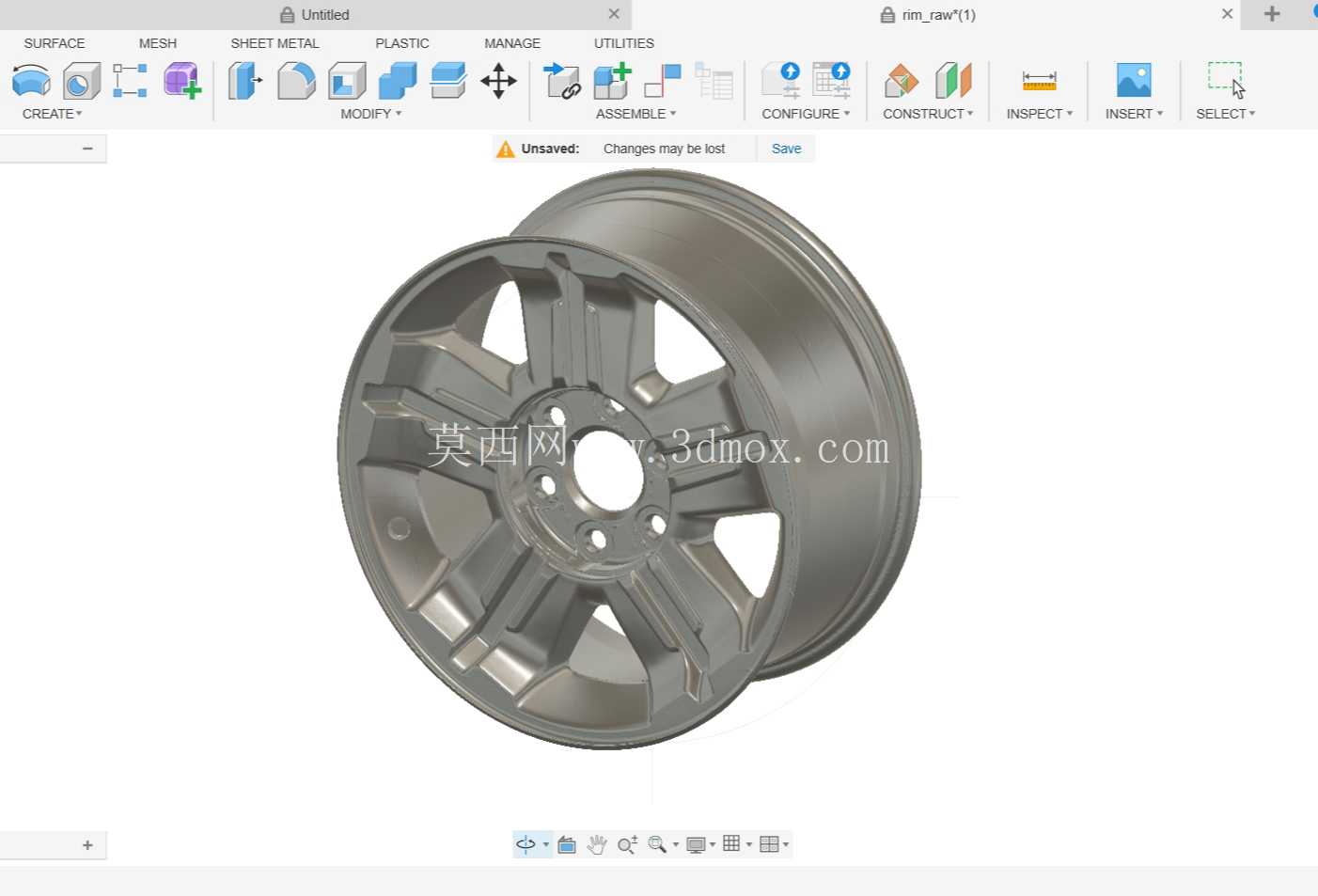

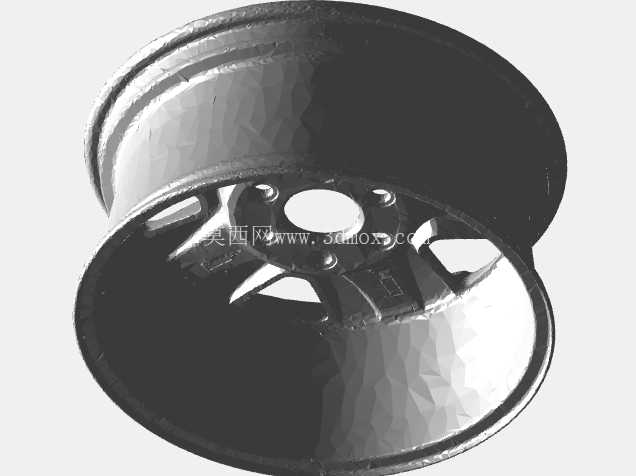

　　从实际使用的功能特性来看，这款铝合金轮毂相比同尺寸的钢制轮毂，重量降低了30%左右，散热性能也更优异，连续制动工况下能够更快带走制动系统产生的热量，降低制动热衰减的风险，表面的亮面处理工艺也能提升整车外观的精致度，满足售后改装市场的外观需求。在结构仿真验证环节，基于这个逆向模型可以直接开展径向疲劳试验、弯曲疲劳试验、13度冲击试验的仿真分析，通过调整辐条的壁厚、过渡圆角的大小来优化应力分布，确保最终的量产件能够满足国家强制标准的性能要求，不需要从零开始绘制轮廓，大幅缩短逆向开发的周期。对于三维建模从业者来说，处理这类扫描得到的轮毂网格模型，需要先对网格进行降噪、补洞处理，提取关键的特征线，再通过旋转、放样、布尔运算等特征操作还原实体模型，重点要保证安装基准面、孔位、配合面的精度，外观曲面的光顺度也要满足后续数控加工或者3D打印的要求，避免出现曲面褶皱、曲率突变的问题，影响最终的表面处理效果。
