游戏手柄上壳体扫描逆向结构设计

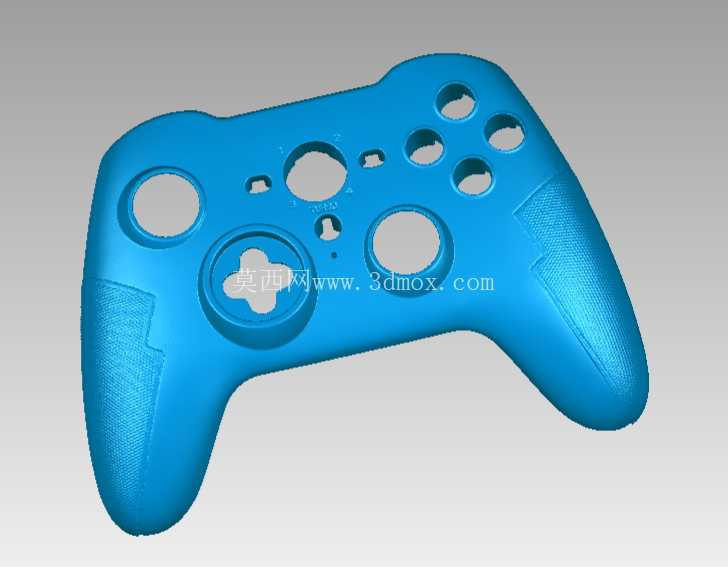

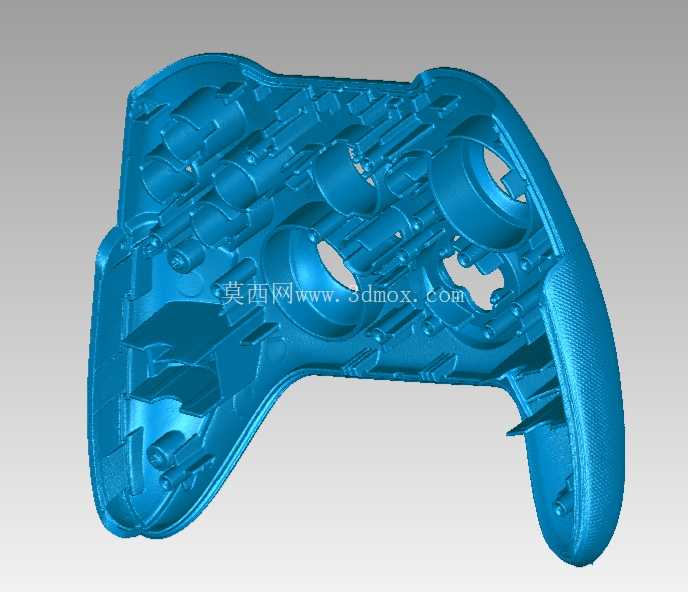

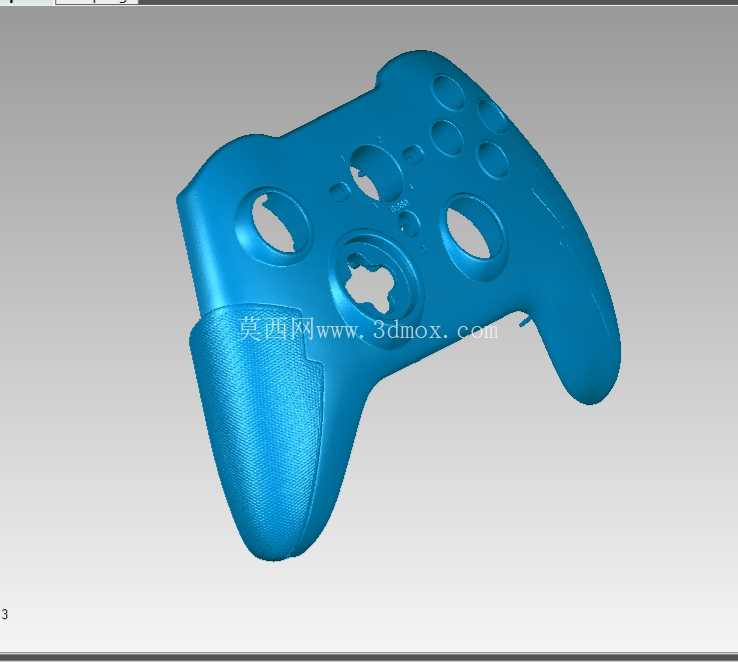

　　手持游戏控制器的上壳体作为用户直接接触的核心结构件，其曲面贴合度、按键开孔精度直接决定长时间握持的使用体验与内部元件的装配可靠性。本次逆向重构的手柄上壳，基于实物三维扫描点云数据完成曲面拟合，完整保留了量产手柄的人体工学曲面特征，可作为手柄改型设计、配件开发、手板制作的基础结构参考。从实际应用场景来看，这类上壳结构不仅适配家用主机游戏手柄，也可经过局部改型用于工业控制手持终端、医疗设备操作手柄、无人机遥控装置的外壳设计，核心的握持曲面逻辑可以直接复用，仅需调整按键开孔位置与内部安装柱布局即可适配不同功能的手持设备。

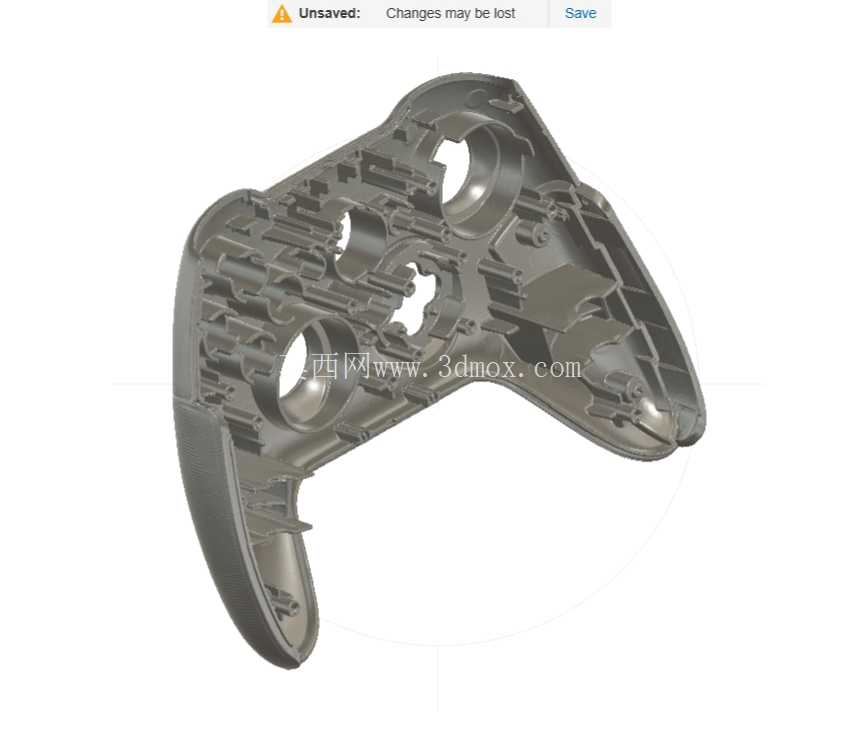

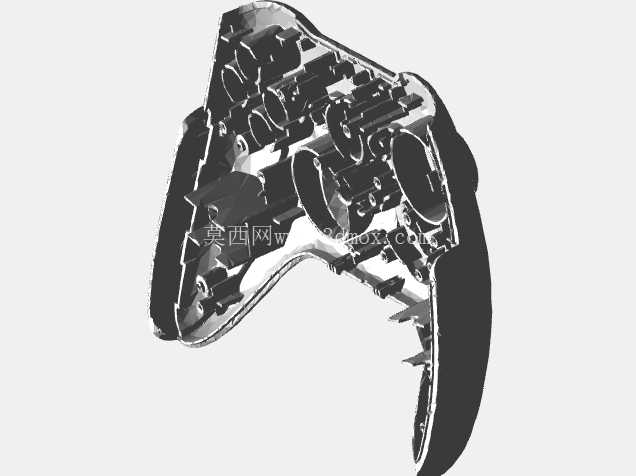

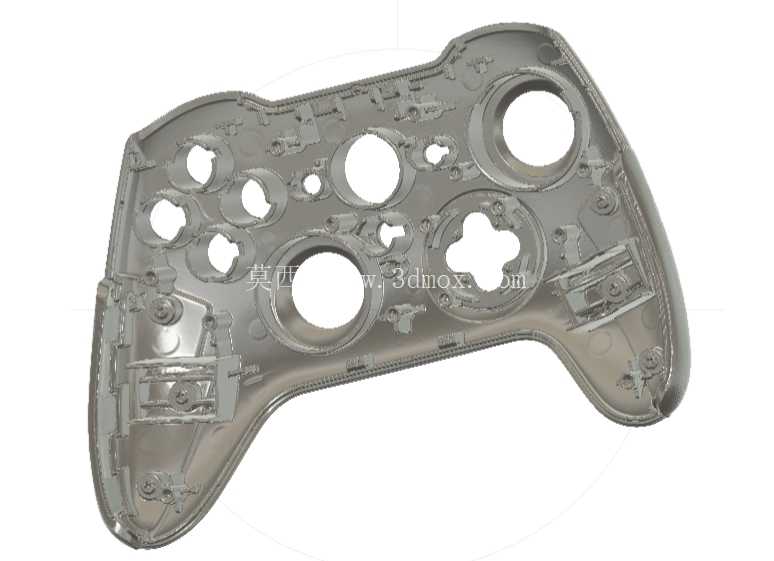

　　从结构设计逻辑来看，上壳的外曲面完全贴合手掌自然握持的弧度，左右握把处的内收曲面匹配手掌大鱼际与小鱼际的贴合角度，握持时手掌无需刻意弯曲即可自然包覆壳体，长时间操作不会产生局部压痕。壳体表面预留的多组开孔分别对应方向按键、功能按键、摇杆、肩键触发位，所有开孔边缘均做了0.3mm的倒角处理，避免按键按压时与壳体边缘产生卡滞，同时开孔的位置公差控制在0.1mm以内，保证按键按压行程顺畅无虚位。握把区域的表面做了细微的防滑纹理结构，纹理深度0.2mm，既不会因为纹理过深积灰，也能在手心出汗时提供足够的摩擦力，避免操作时手柄滑脱。从安装边界来看，上壳的内侧边缘预留了1.2mm宽的止口结构，与下壳装配时可以实现精准定位，止口处的配合间隙控制在0.05mm，装配后上下壳合缝均匀无错位。壳体内侧对应每个按键开孔的位置都预留了按键支撑筋位，筋位厚度1mm，既可以为按键提供导向支撑，也能增强壳体局部的结构强度，避免按压按键时壳体产生形变。上壳与下壳的固定采用螺丝柱配合卡扣的组合方式，握把处设置3处卡扣位，中部设置4处螺丝柱，螺丝柱的内径2.2mm，外径4.5mm，柱高根据内部电路板的安装高度做适配，保证螺丝锁紧后不会顶到壳体外表面。

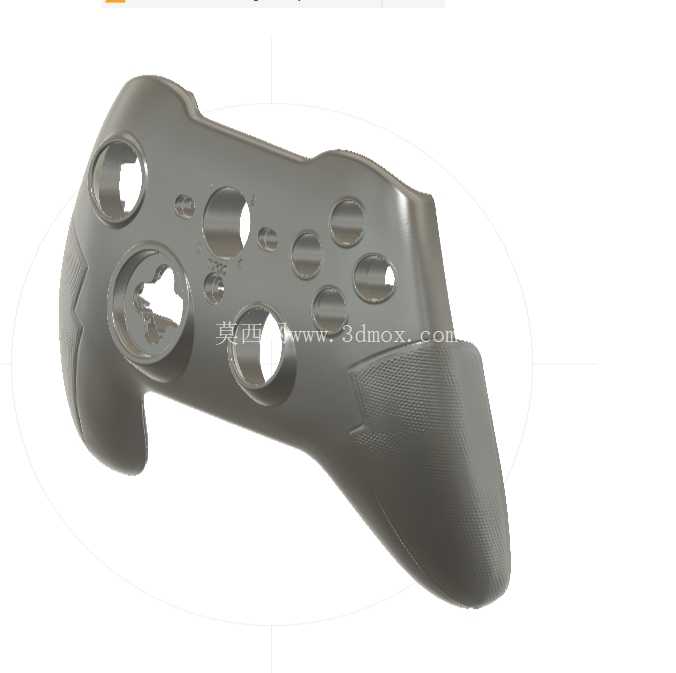

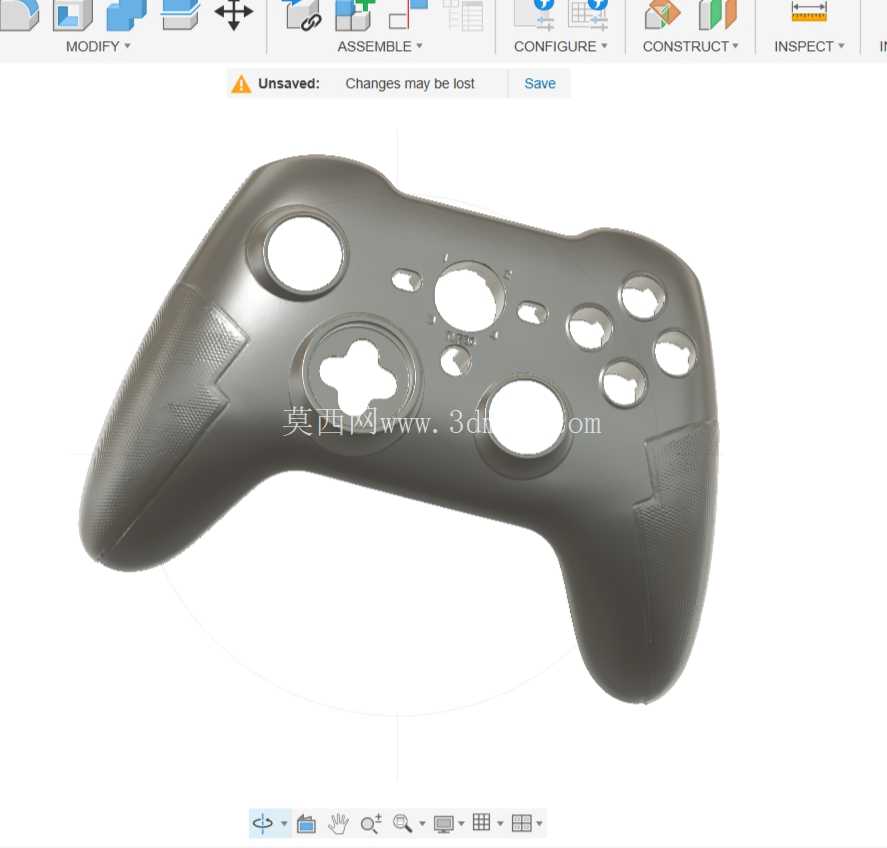

　　从尺寸参数来看，该上壳整体宽度152mm，整体高度108mm，握把处最大厚度38mm，中部壳体厚度2.5mm，整体壁厚均匀，不会出现注塑时的缩痕问题。在逆向建模过程中，首先对扫描点云进行去噪处理，剔除扫描过程中产生的杂点与冗余数据，然后基于点云拟合基础曲面，对曲面的曲率进行连续调整，保证G2连续的曲面过渡，避免曲面出现褶皱不光顺的问题。对于按键开孔的位置，基于扫描点云的圆心位置做规整处理，将所有开孔调整为正圆形或规则的功能键形状，避免扫描误差导致的开孔形状偏差。防滑纹理区域在曲面重构完成后，采用阵列纹理的方式映射到曲面上，保证纹理的深度与间距均匀一致，不会出现局部纹理变形的问题。

　　这类逆向重构的壳体结构，对于手持设备的结构开发来说，可以大幅缩短曲面建模的周期，不需要从零开始调整握持曲面的弧度，只需要在现有成熟曲面的基础上根据功能需求做局部调整，即可快速得到符合人体工学的外壳结构，同时也可以用于手柄替换壳的定制开发，通过调整表面纹理、配色、局部开孔位置，实现个性化的手柄外壳定制。在实际生产中，该壳体采用ABS材质注塑成型，曲面的拔模角度统一设置为1.5度，所有筋位与螺丝柱都做了拔模处理，避免注塑脱模时出现拉伤。壳体的边缘圆角统一做R0.5-R2mm的过渡，避免锐边划伤用户，同时也能提升注塑时的熔体流动性，减少填充不足的问题。对于内部的安装结构，所有筋位的连接处都做了R0.3mm的圆角过渡，避免应力集中导致的筋位断裂，在跌落测试时可以有效分散冲击力，提升壳体的抗摔性能。
