铸造用定位安装底板结构设计

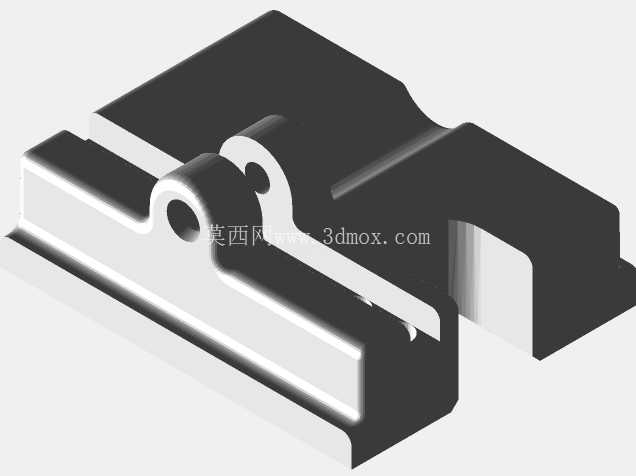

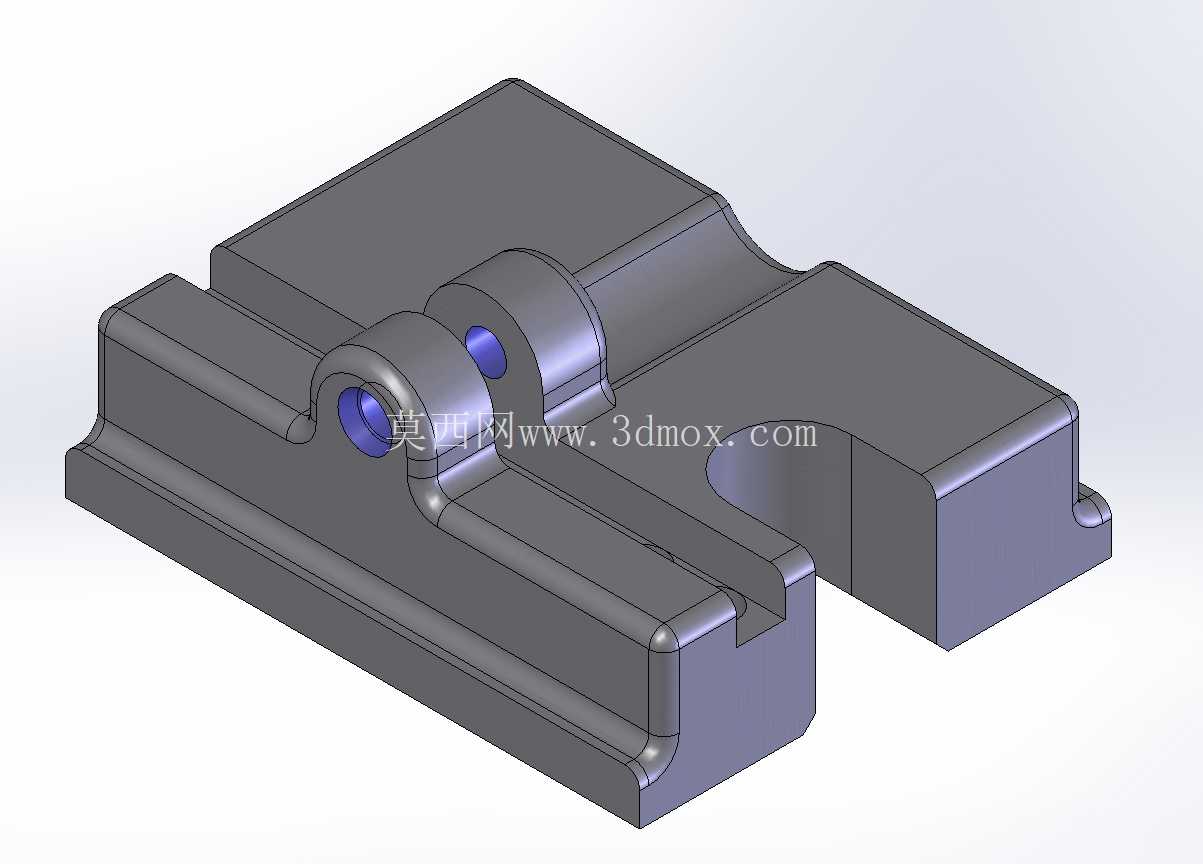

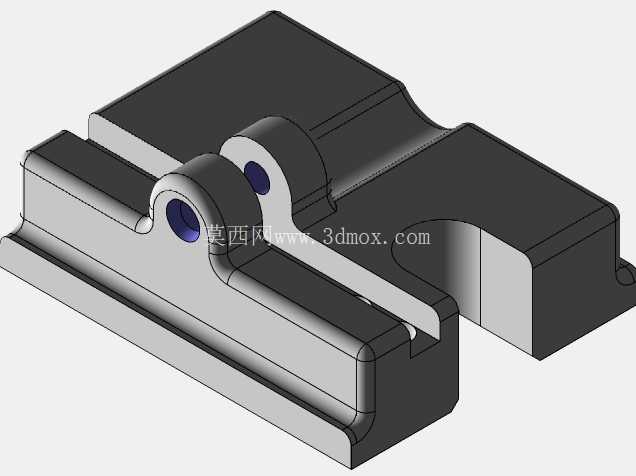

　　在铸造生产的工装配套体系里，这类定位安装底板属于砂型铸造、精密铸造环节里的基础承载构件，主要承担模具定位、工装固定、型砂承托的核心作用，区别于普通设备安装底板，它的结构设计完全围绕铸造作业的工况需求展开，没有多余的装饰性结构，所有几何特征都服务于实际生产的功能需求。从结构细节来看，底板主体采用阶梯式块状布局，底部设置了两处平行的凸台导向结构，这部分结构是为了匹配铸造工装台的T型槽定位需求，安装时可以直接嵌入工作台的导向槽内，不需要额外加工定位键就能实现快速对位，大幅缩短工装换型的调整时间；凸台边缘做了统一的R角过渡处理，这不是单纯的工艺倒角，而是考虑到铸造车间作业时，工装频繁吊装、移位过程中容易发生磕碰，直角结构很容易出现应力集中导致崩边，圆角过渡可以有效分散吊装、压装过程中的应力，延长工装的实际使用寿命。

　　底板中部设置了两组带同轴孔的铰接凸耳，孔内做了光孔精加工处理，这部分结构是用来安装锁紧压杆的，在合模、砂型固定的环节，压杆穿过凸耳孔后可以快速锁紧上下模或者砂箱，相比传统的螺栓锁紧方式，这种铰接式的锁紧结构不需要反复拧动螺母，操作时只需要扳动压杆就能完成锁紧或者松开，适配铸造车间高温、多粉尘的作业环境，不会因为粉尘进入螺纹缝隙导致锁止失效。底板右侧设置了内凹的避让缺口，这个缺口的位置是经过反复校核的，刚好避开铸造模具的浇道凸出结构，安装时不会和浇口套、浇道组件发生干涉，同时缺口的存在也减少了底板和模具的接触面积，降低合模过程中接触面的研配工作量，就算接触面存在少量型砂残留，也不会因为颗粒垫起导致模具安装倾斜。

　　从安装边界来看，底板的整体长宽尺寸适配常规小型铸造工装台的安装间距，底部导向凸台的中心距和行业内通用的200mm槽距工装台完全匹配，不需要二次改造就能直接安装使用；中部铰接孔的孔径适配标准直径的锁紧压杆，用户更换配件时可以直接采购标准件，不需要单独定制销轴。设计过程中特意将底板的壁厚做了差异化处理，承载锁紧力的凸耳位置壁厚比主体基座厚30%，而主要起承托作用的平板区域则在保证刚性的前提下适当减薄，既控制了整体重量，方便车间内人工移位吊装，又保证了核心受力位置的结构强度，不会因为长期受锁紧力出现变形。

　　这类底板除了用在铸造工装领域，也可以作为小型非标设备的安装基座使用，比如小型钻孔工装、检测夹具的底座，只需要在平板区域加工对应的安装螺纹孔，就能快速适配不同的工装需求，结构的通用性较强。和市面上常见的平板式安装底板不同，这款底板的铰接凸耳和主体是一体化设计的，没有采用焊接拼接的结构，避免了焊接变形导致的孔位同轴度偏差，也不会因为长期受交变载荷出现焊缝开裂的问题，整体结构的刚性更好，长期使用的精度保持性更强。在实际生产应用中，这类底板的安装面平面度控制在0.1mm以内，铰接孔的同轴度控制在0.05mm以内，完全满足铸造工装的精度要求，不需要额外的刮研处理就能直接投入使用，降低了用户的二次加工成本。底板的所有外露棱边都做了小倒角处理，避免搬运安装过程中划伤操作人员，也减少了应力集中点，在长期受温度变化影响的车间环境里，不会因为热胀冷缩在棱边位置产生裂纹。
