40x21规格铝型材安装直角角码连接件

　　在工业铝型材框架搭建、小型设备机架组装、电子通讯设备壁挂安装、自动化线边工位辅具固定这类场景里，直角连接角件是出场率极高的基础结构件，这款40x21规格的L型角码，就是专门针对小截面铝型材的垂直拼接需求开发的连接构件。日常做设备改造或者小型工装搭建设计时，经常会遇到两根铝型材需要做90度垂直拼接的情况，要是直接在型材端面攻丝锁螺丝，不仅连接强度受型材壁厚限制，反复拆装还容易滑牙，后期调整位置也很麻烦，用这种一体折弯成型的角码做外部连接，既能保证拼接的垂直度公差，安装时也不需要在型材内部预置螺母，对现场改装、快速组装的场景适配性很强。

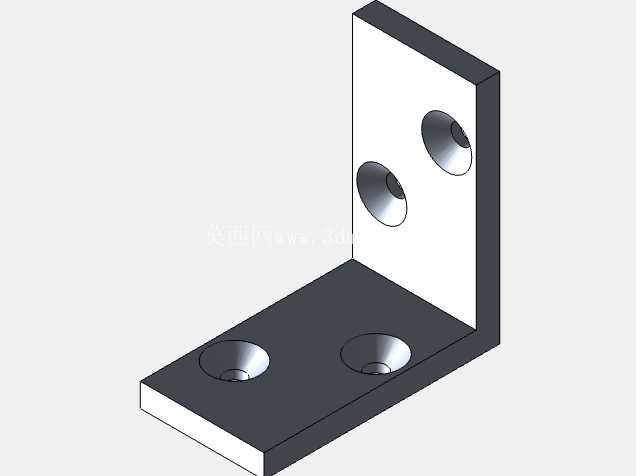

　　从结构设计上看，这款角码采用L型等厚板材一体成型，两个互相垂直的安装面分别设置了两个沉头安装孔，沉头孔的深度刚好可以把常用的内六角圆柱头螺丝完全埋入板面，安装完成后螺丝头不会突出角码表面，避免后续安装其他部件时出现干涉，也能减少现场安装时的磕碰划伤风险。两个安装面的孔位做了对称布局，不管是用在型材内侧连接还是外侧补强，都不需要额外调整孔位方向，现场安装时容错率更高。尺寸边界上，这款角码的两个垂直边长度分别为40mm和21mm，厚度适配常规小规格铝型材的安装槽宽，安装时角码的两个立面可以完全贴紧铝型材的安装基准面，不会出现悬空或者贴合不严的情况，锁付螺丝后能有效限制两根型材之间的相对扭转和位移，保证框架整体的结构刚性。

　　实际应用中，这类角码除了铝型材框架连接，还可以用在小型电气控制箱的壁挂固定、传感器安装支架的直角拼接、设备检修门的合页补强、通讯走线架的转角连接等场景，因为本身结构简单，没有多余的凸起结构，在空间局促的安装位置也能灵活布置。设计这类连接件时，首先要考虑的是安装面的平面度公差，如果两个垂直面的垂直度偏差超过0.1mm，锁付螺丝后就会导致拼接的型材出现错位，长期受震动载荷时连接位置容易松动，所以建模时两个安装面的贴合基准要做严格的公差约束，沉头孔的倒角角度要和标准沉头螺丝的头部角度匹配，避免螺丝锁付后出现偏斜，导致锁紧力不足。

　　另外，角码的折弯内圆角要和板材厚度匹配，折弯处不能出现应力集中的缺口，否则在承受较大侧向载荷时，折弯位置容易出现开裂。和普通的塑料角码相比，这款金属材质的角码耐温范围更广，在设备运行产生的持续高温环境下也不会出现老化变形，连接强度更稳定，适合用在有一定载荷要求的工业场景里。做三维建模时，要注意沉头孔的位置距离折弯边的尺寸不能太小，否则安装时螺丝扳手会被折弯边挡住，没法正常锁紧，这款角码的孔位距离边缘的尺寸刚好预留了标准内六角扳手的操作空间，现场安装时不需要特殊工具，用常规的L型内六角扳手就可以完成锁付。在一些需要经常拆装调整的工装架上，这种外置角码比内置的角槽连接件更方便维护，不需要拆开型材就可以直接调整连接松紧，后期改造时也不用重新加工型材端面，只需要更换对应位置的角码就能完成结构调整。对于通讯设备的安装场景来说，这类角码的金属材质还可以起到一定的接地导通作用，连接设备外壳和安装框架时，不需要额外做跨接线就能保证接地连续性，减少现场施工的工作量。
